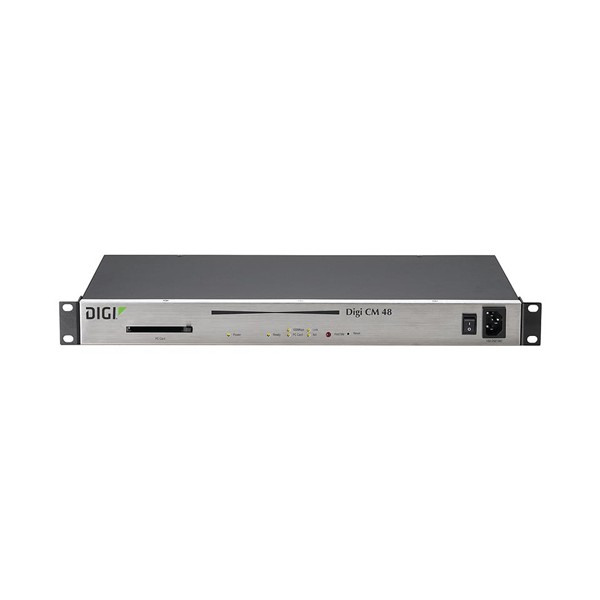

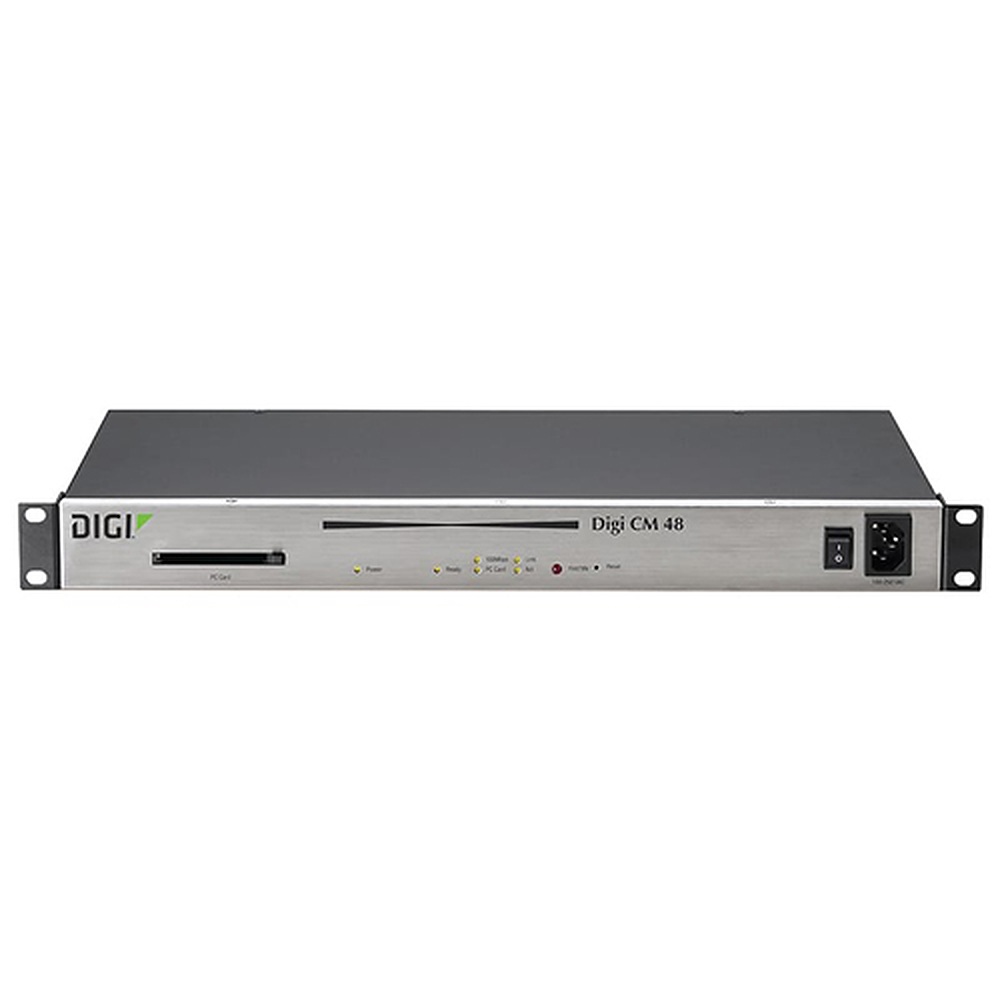

Digi CM 보안 액세스 및 관리용 콘솔 서버

MODEL
Digi CM
브랜드
DIGI

랙 안 장비의 콘솔을⁣ 포트별로 원격 접속

Digi CM 시리얼 콘솔 서버⁣ 콘솔 포트 : 1포트 (RJ-45 RS-232)⁣ 이더넷 : 1포트 (RJ-45 10/100Base-T)⁣ 연결 케이블 : 표준 CAT5 케이블 (RJ-45 시리얼 포트)

견적 받기

Digi 한국 독점 공급 파트너

Digi CM은 서버와 네트워크 장비의 콘솔을 RJ-45 RS-232 시리얼 포트에 연결해 SSH로 접속하는 콘솔 서버(Console Server)입니다. 포트 수에 따라 CM 8, CM 16, CM 32, CM 48 모델이 있으며 이더넷은 10/100Base-T 1포트입니다.

네트워크 경로와 시리얼 경로를 함께 두고 타사 전원 제어 장치와 연동해 연결 장비를 원격으로 재부팅할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

8~48포트

RJ-45 RS-232 시리얼 포트

SSHv2

서버·클라이언트 지원

48대

RemotePorts 추가 원격 장치

5~50 °C

동작 온도

포트 구성

CM 8부터 CM 48까지⁣ 포트 수별 하드웨어 차이

모델시리얼 포트PC 카드 슬롯메모리전원
CM 88포트없음64 MB SDRAM, 8 MB 플래시외장 100–240 VAC, 최대 12 W
CM 16 · CM 3216 또는 32포트16-bit PCMCIA 1개64 MB SDRAM, 8 MB 플래시내장 100–240 VAC, 최대 40 W

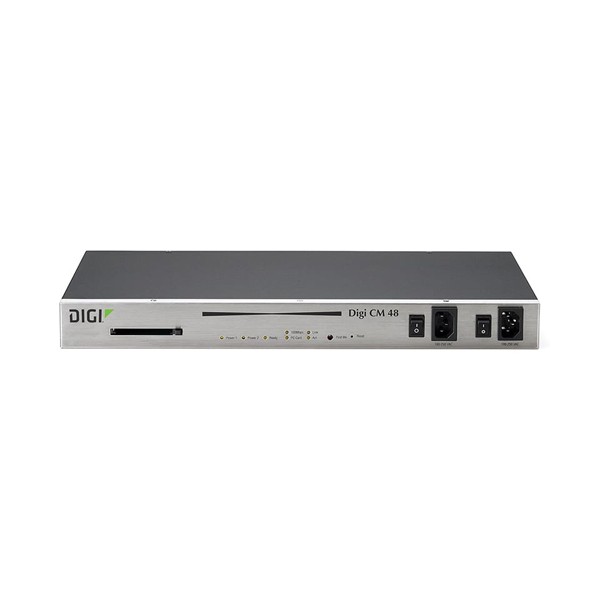

CM 4848포트16-bit PCMCIA 1개256 MB SDRAM, 16 MB 플래시내장 100–240 VAC, 최대 40 W

19인치 랙 장착 키트는 16·32·48포트 모델에 포함되며 CM 8만 옵션(76000705)으로 별도 구성합니다. 모든 모델에 RJ-45 콘솔 포트가 1개 있습니다.

PC 카드 슬롯에 장착하는 부가 장치

CM 16·32·48의 PCMCIA 슬롯에는 CompactFlash 메모리, 무선 LAN 어댑터(802.11b), 이더넷 LAN 어댑터, PSTN 모뎀 카드를 장착할 수 있습니다. CM 8에는 이 슬롯이 없습니다.

사용 방법

Digi CM 최초 IP 설정과⁣ 포트 접속 명령

Digi CM은 콘솔 포트의 Configuration 메뉴에서 IP 주소를 정한 뒤 웹 인터페이스와 명령줄로 관리합니다. 연결한 장비의 콘솔에는 포트마다 정해진 수신 TCP 포트로 Telnet이나 SSH 접속합니다.

순서할 일
1뒷면 콘솔 포트와 PC의 시리얼 포트를 콘솔 케이블과 어댑터로 연결하고, 터미널 프로그램을 9600 bps, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 설정합니다.
2Enter를 눌러 나온 프롬프트에서 admin으로 로그인하세요(초기 비밀번호 admin).
3Configuration 메뉴에서 Network Configuration > IP configuration을 골라 IP 주소를 입력합니다. 재부팅 없이 바로 적용됩니다.
4ADDP(Advanced Device Discovery Protocol) 도구에서 장치를 더블클릭하거나 브라우저에 IP 주소를 입력해 웹 인터페이스를 여세요.
5서버와 네트워크 장비의 콘솔 포트를 RJ-45 시리얼 포트에 연결하고, 포트별 수신 TCP 포트로 Telnet 또는 SSH 접속합니다.
명령하는 일
telnet 192.168.15.7 7000Port Access Menu에 Telnet 접속(장치 IP 주소와 포트 7000)
telnet 192.168.15.7 70033번 시리얼 포트(수신 TCP 포트 7003)에 바로 접속
portaccessmenuroot 사용자가 명령줄에서 Port Access Menu 실행
configmenuroot 사용자가 명령줄에서 Configuration 메뉴 실행

명령 예시의 192.168.15.7은 예시 주소이므로 설치한 장치의 IP 주소로 바꿔 입력하세요. 출하 시 IP 주소는 192.168.161.5이며, 사내망과 대역이 다르면 콘솔 포트의 Configuration 메뉴에서 먼저 바꿔 주세요.

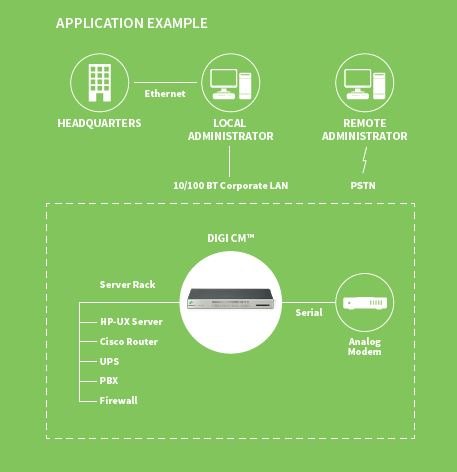

Digi CM - 본사와 원격 관리자가 장비를 관리하는 적용 구성도
본사와 원격 관리자가 장비를 관리하는 적용 구성도

접속·인증

SSH 접속과 계정 연동,⁣ 전원 제어

항목내용
접속SSHv2 서버·클라이언트, SSL, 메뉴 방식 Telnet/SSH, 리버스 Telnet/SSH, HTTP/HTTPS
인증TACACS+, RADIUS, LDAP, Kerberos, 로컬 사용자 DB
포트 접속포트당 다중 사용자, 전 포트 동시 SSH 세션, 포트별 IP 주소
보안 클러스터링IP 주소 하나로 여러 서버 연결
자동 장치 인식연결 장치를 자동 설정하고 끊어진 장치를 감시
전원 제어타사 전원 제어 장치와 연동해 켜기·끄기·재부팅

전원 제어 장치와 시리얼 연결

콘솔 서버와 전원 제어 장치를 시리얼로 연결하면 응답이 없는 서버를 같은 접속 창구에서 재부팅할 수 있습니다.

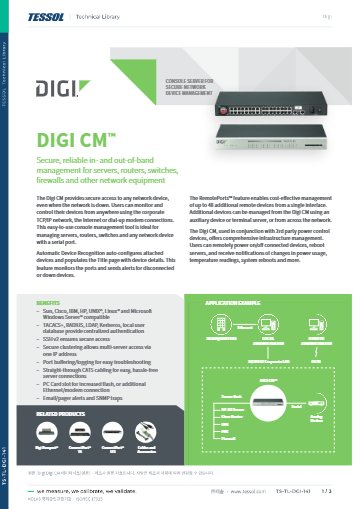

Digi CM 사양

CM 8 · 16/32 · 48⁣ 모델별 사양

항목사양
시리얼 포트CM 8: 8포트 / CM 16·32: 16 또는 32포트 / CM 48: 48포트 (RJ-45 RS-232)
콘솔 포트1포트 (RJ-45 RS-232)
이더넷1포트 (RJ-45 10/100Base-T)
관리명령줄, 웹(HTTP/HTTPS), SNMP, 다단계 메뉴, 포트 트리거·알림
운영체제임베디드 Linux
연결 케이블표준 CAT5 케이블 (RJ-45 시리얼 포트)
크기 (L × W × H)CM 8: 24.10 × 15.90 × 3.20 cm / CM 16·32: 43.20 × 21.60 × 4.50 cm / CM 48: 44.50 × 25.40 × 4.50 cm
무게CM 8: 1.10 kg / CM 16·32: 2.60 kg / CM 48: 2.90 kg
전원CM 8: 외장 100–240 VAC, 50/60 Hz, 최대 12 W (일반 6 W) / CM 16·32·48: 내장 100–240 VAC, 50/60 Hz, 최대 40 W (일반 12 W)
전원 MTBF11년
동작 온도5 ~ 50 °C
보관 온도-30 ~ +60 °C
안전 규격UL 1950, EN60950
전자파 규격CE, FCC Part 15 (Class A), EN55024, EN55022 (Class A)

활용 분야

서버실 콘솔 접속과⁣ 원격 재부팅

  • 데이터센터 — 서버와 네트워크 장비의 시리얼 콘솔을 원격 접속 창구 한 곳으로 모읍니다.
  • 서버 전원 관리 — 타사 전원 제어 장치와 연동해 서버를 원격으로 켜고 끄고 재부팅합니다.
  • 접속 경로 통합 — 보안 클러스터링으로 여러 서버를 IP 하나에 묶어 접속 경로를 줄입니다.

같은 계열

Digi CM과 비교하는⁣ 서비스 프로세서 연동형

  • Digi Passport — 이더넷 2포트, USB 2.0, 서비스 프로세서·KVM 접속을 갖춘 콘솔 서버
