NCD PRacc-30 I2C 커넥터 nodeLynk 인터페이스 4 핀 수 몰 렉스 호환

NCD PRacc-30 I2C 커넥터 nodeLynk 인터페이스 4 핀 수 몰 렉스 호환

MODEL
PRacc-30
브랜드
NCD
제품 자료
제품문의 구매하기

길이와 방향에 맞춰
I2C 장치를 잇는 케이블·어댑터

NCD I2C 케이블 · 어댑터

견적 받기

NCD 국내 정식 공급 파트너

NCD I2C 케이블과 어댑터(I2C_CABLE, PR19-16, PR19-17, PR19-18, PRacc-30)는 nodeLynk 4핀 I2C 포트를 가진 NCD 장치를 서로 잇는 배선 액세서리(I2C 케이블·크로스오버·연장 어댑터)로, 5V I2C 신호와 5V DC 전원을 한 커넥터로 전달합니다.

케이블은 76 mm부터 2 m까지 일곱 가지 길이가 있고, 크로스오버 어댑터는 마스터와 슬레이브의 방향이 반대일 때 포트 연결을 뒤집으며, 연장 어댑터는 케이블 두 가닥을 이어 거리를 늘립니다. 이 제품들은 (주)테솔이 국내에 공식 공급합니다.

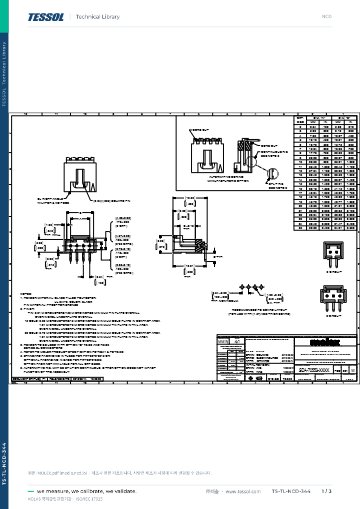

제품 자료

연결 도면과
자료

이 제품의 데이터시트, 연결 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

76 · 152 mm

미니 모듈과 nodeLynk 장치의 기본 길이

5V

I2C 신호와 전원 기준

4핀

nodeLynk I2C 커넥터

1 · 2 m

실험용으로 선택하는 긴 케이블

특징

4핀 커넥터와
방향 반전

핵심 특징현장에서 달라지는 점
Molex 호환 커넥터4핀 Molex 호환 커넥터와 래칭 구조로 체결하므로 진동이 있는 현장에서도 연결이 풀리지 않습니다.
4색 와이어4색 와이어로 배선하므로 전원과 신호선을 구분해 조립 오류를 줄입니다.
신호선주황·노랑 도체가 I2C 신호를 전달하므로 색으로 신호 경로를 확인할 수 있습니다.
크로스오버PR19-16은 I2C 출력을 입력으로 바꾸고 포트 연결을 뒤집어 방향이 맞지 않는 장치를 잇습니다.
패스스루PR19-17은 크로스오버에 I2C 패스스루를 더해 장치를 데이지 체인으로 이어 갑니다.
케이블 연장PR19-18은 I2C 케이블 두 가닥을 이어 길이를 늘리며 4개의 장착 구멍으로 고정합니다.

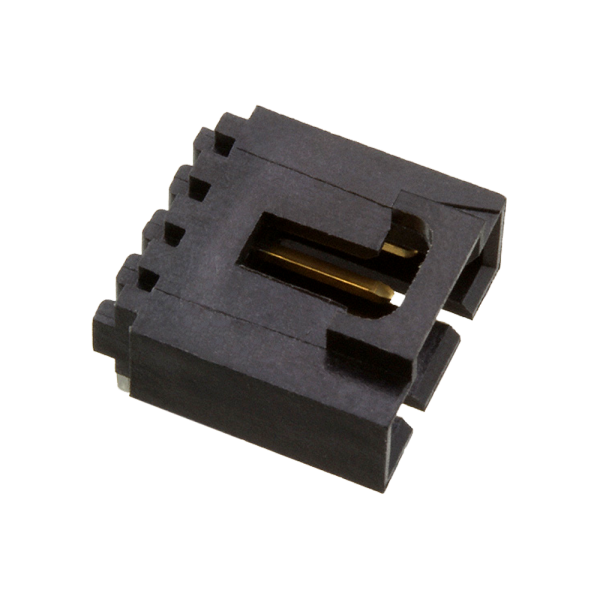

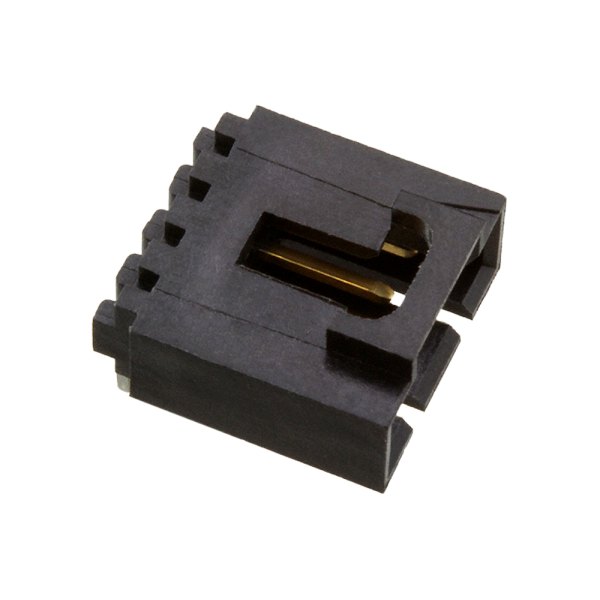

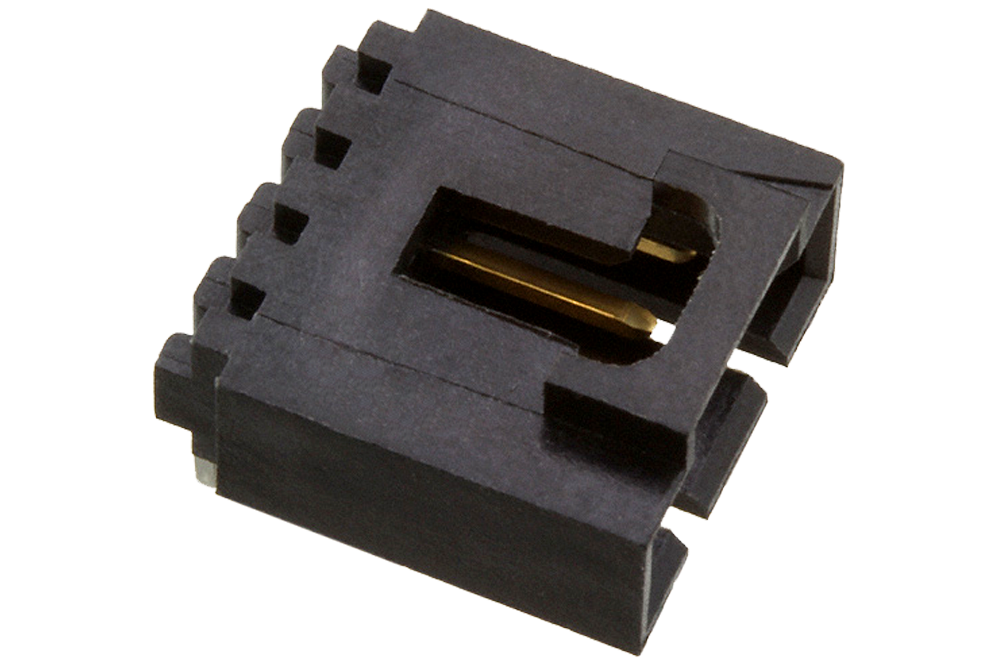

NCD PRacc-30 - 검은색 4핀 I2C 커넥터 하우징 확대 모습
검은색 4핀 I2C 커넥터 하우징 확대 모습

길이와 연장

케이블 길이는
가능한 한 짧게

케이블은 가능한 한 짧게 유지하세요. 길이 한계는 장치마다 전기적 특성이 달라 정해진 값이 없으며, 긴 케이블에서 통신이 되지 않으면 외부 장치의 풀업 저항을 낮추거나 I2C 풀업 점퍼를 설치합니다.

228 mm, 304 mm, 508 mm와 1 m, 2 m 케이블은 실험용이며 모든 IoT 장치와 맞지는 않습니다. I2C 클럭 속도를 낮추려는 용도로도 사용합니다.

긴 케이블 시험 구성

긴 케이블을 사용할 때는 통신 상태를 확인하면서 길이를 단계적으로 늘립니다. 통신이 불안정하면 케이블을 짧게 되돌리거나 풀업 점퍼를 조정하세요.

방향 반전 연결

마스터 장치를 슬레이브처럼 연결해야 할 때 PR19-16을 케이블 사이에 넣어 포트 연결을 뒤집습니다. 데이지 체인이 필요하면 PR19-17을 선택하세요.

사양

액세서리 5종의
전체 사양

항목I2C_CABLEPR19-16PR19-17PR19-18PRacc-30
구분nodeLynk I2C 케이블크로스오버 어댑터크로스오버 + 패스스루연장 어댑터I2C 커넥터
커넥터4핀 Molex 호환4핀 I2C 포트4핀 I2C 포트4핀 I2C 포트4핀 수 Molex 호환 · .100″ 핀 간격
주요 기능길이 7종 선택I2C 출력을 입력으로 변환, 포트 연결 반전포트 반전 + 데이지 체인용 I2C 패스스루케이블 두 가닥을 이어 길이 연장nodeLynk I2C 포트 직접 제작
장착해당 없음해당 없음해당 없음장착 구멍 4개 · 로우 프로파일스루홀 · 직각 측면 입구

시리즈 공통 사양

항목사양
I2C 신호 · 전원5V I2C 신호 · 5V DC 전원 (커넥터로 함께 전달)
케이블 길이 선택76 · 152 · 228 · 304 · 508 mm, 1 m, 2 m
신호선주황 · 노랑 도체
기본 포함 길이76 mm는 모든 미니 모듈에 포함, 152 mm는 다른 nodeLynk 장치에 포함
실험용 길이228 · 304 · 508 mm, 1 m, 2 m (모든 IoT 장치와 맞지는 않음)

활용 분야

배선 길이와 방향을
맞추는 현장

  • 센서 연결 — 센서와 컨트롤러를 케이블로 잇습니다.
  • 릴레이와 FET — 릴레이 컨트롤러와 PWM·FET 드라이버를 함께 연결합니다.
  • Raspberry Pi 연결 — Photon이나 Arduino 마스터 장치를 Raspberry Pi 쪽 장치에 연결할 때 방향을 맞춥니다.
  • 긴 배선 — 케이블을 이어 배선 거리를 늘립니다.
  • 포트 직접 제작 — PRacc-30으로 nodeLynk I2C 포트를 직접 만듭니다.

선택 가이드

상황별로 고르는
액세서리

이럴 때 (현장 조건)권장 모델선택 근거
미니 모듈에 연결76 mm I2C_CABLE미니 모듈에 포함된 기본 길이입니다.
IoT · nodeLynk 장치에 연결152 mm I2C_CABLE다른 nodeLynk 장치에 포함된 기본 길이입니다.
마스터와 슬레이브 방향이 반대PR19-16I2C 출력을 입력으로 바꿔 포트 연결을 뒤집습니다.
방향 반전과 패스스루가 함께 필요PR19-17데이지 체인용 패스스루를 더한 크로스오버입니다.
케이블을 이어 길이 연장PR19-18케이블 두 가닥을 이어 거리를 늘립니다.
커넥터만 직접 부착PRacc-304핀 Molex 호환 수 커넥터입니다.

구성·옵션

길이 · 커넥터 ·
별매 부품

구성내용
길이76 · 152 · 228 · 304 · 508 mm, 1 m, 2 m
커넥터4핀 Molex 호환 (PRacc-30은 .100″ 핀 간격)
별매PRacc-30 커넥터 (직접 포트 제작용)
품번I2C_CABLE · PR19-16 · PR19-17 · PR19-18 · PRacc-30
