NCD PR19-17 I2C 미니 모듈을 역전하는 I2C 케이블 용 패스 스루가있는 I2C 크로스 오버 어댑터

MODEL
PR19-17
브랜드
NCD
제품 자료

방향 반전에 패스스루까지⁣ 한 장에 담은 어댑터

NCD PR19-17 패스스루 I2C 크로스오버 어댑터

견적 받기

NCD 한국 독점 공급 파트너

NCD PR19-17은 I2C 포트 연결을 뒤집고 I2C 패스스루까지 갖춘 크로스오버 어댑터(I2C Cross-Over Adapter with Pass-Through)입니다. 마스터 장치를 슬레이브로 돌리면서 같은 버스에 장치를 더 이어 갈 수 있습니다.

기판에는 I2C 커넥터가 3개 있습니다. (주)테솔이 국내에 공식 공급합니다.

패스스루

데이지 체인용 I2C 출력

포트 반전

입력↔출력 변환

4핀

I2C 포트 커넥터

커넥터 3개

어댑터 기판

제품 자료

연결 도면과⁣ 자료

이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

76 · 152 mm

미니 모듈과 nodeLynk 장치의 기본 길이

5V

I2C 신호와 전원 기준

4핀

nodeLynk I2C 커넥터

1 · 2 m

실험용으로 선택하는 긴 케이블

데이지 체인

PR19-17 패스스루로⁣ 장치를 이어 붙이는 구성

Raspberry Pi, BeagleBone, BRIDGEX5 쪽 호스트에 Photon, Electron, Arduino용 NCD 장치를 붙이는 점은 PR19-16과 같습니다. 여기에 I2C 패스스루가 더해져, 방향을 바꾼 버스에 장치를 데이지 체인으로 더 이어 붙일 수 있습니다.

어댑터를 낀 연결 구성

Raspberry Pi 쪽 장치와 Photon 마스터 사이에 어댑터를 끼워 포트 연결을 뒤집습니다. 데이지 체인이 필요하면 패스스루 포트를 사용합니다.

사양

PR19-17 구성과 특징

항목PR19-17
구분크로스오버 + 패스스루
커넥터4핀 I2C 포트
주요 기능포트 반전 + 데이지 체인용 I2C 패스스루
신호·전원5V I2C 신호 · 5V DC 전원

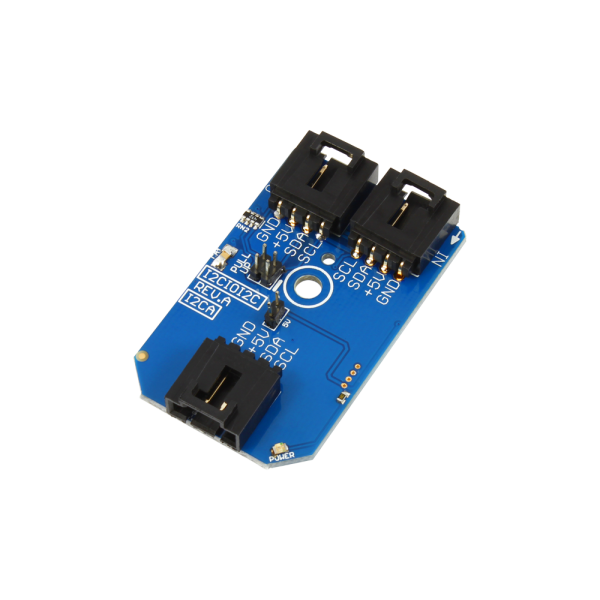

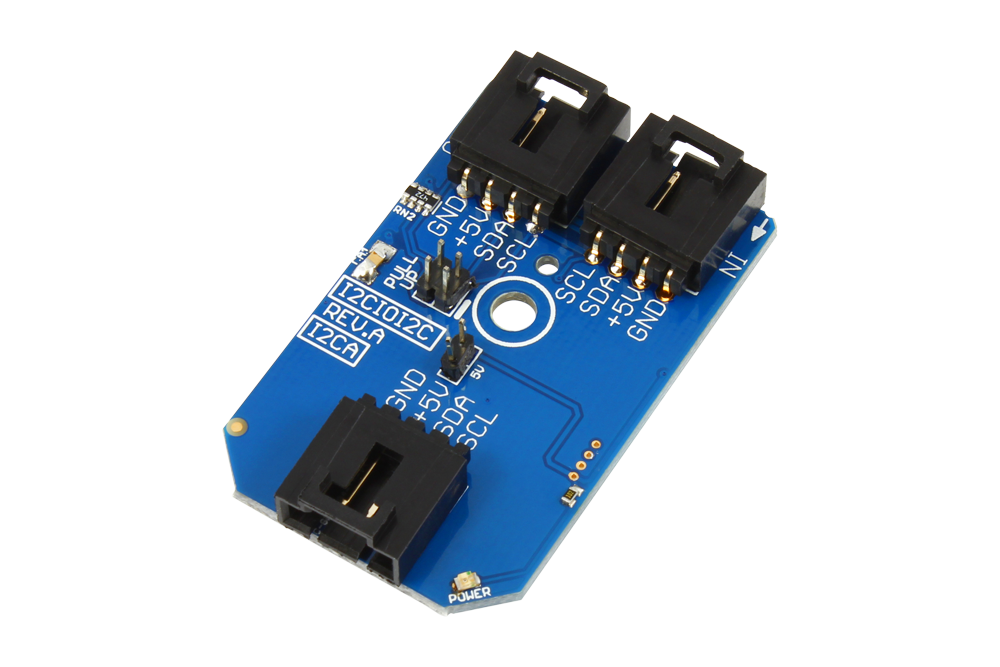

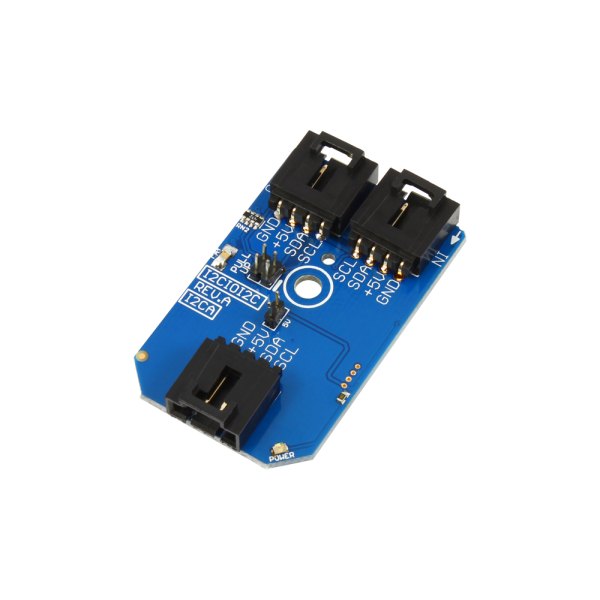

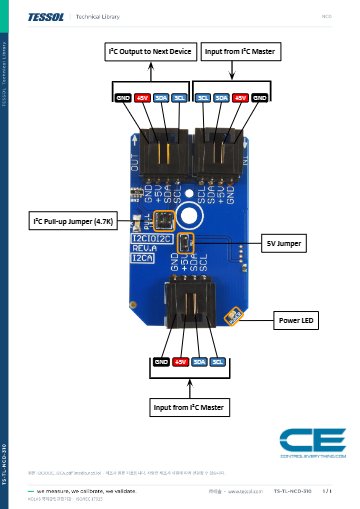

NCD PR19-17 - I2C 커넥터 세 개가 있는 크로스오버 어댑터 기판
I2C 커넥터 세 개가 있는 크로스오버 어댑터 기판

활용 분야

한 버스에 장치를 더 이을 때

  • 다중 장치 체인 — 방향을 바꾼 뒤 같은 버스에 센서나 릴레이를 이어 붙입니다.
  • Raspberry Pi 호스트 — 마스터용 NCD 장치를 슬레이브로 연결하면서 확장 포트를 확보합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR19-17과⁣ 같은 계열 모델

  • PR19-16 — 패스스루 없이 포트 연결만 뒤집는 크로스오버 어댑터
  • PR19-18 — 방향 반전 없이 케이블 두 가닥을 이어 길이를 늘리는 연장 어댑터
  • PRacc-1 — 장치 사이를 잇는 nodeLynk 4색 I2C 케이블
  • PRacc-30 — 자체 기판에 nodeLynk 포트를 만들 때 사용하는 4핀 수 커넥터
