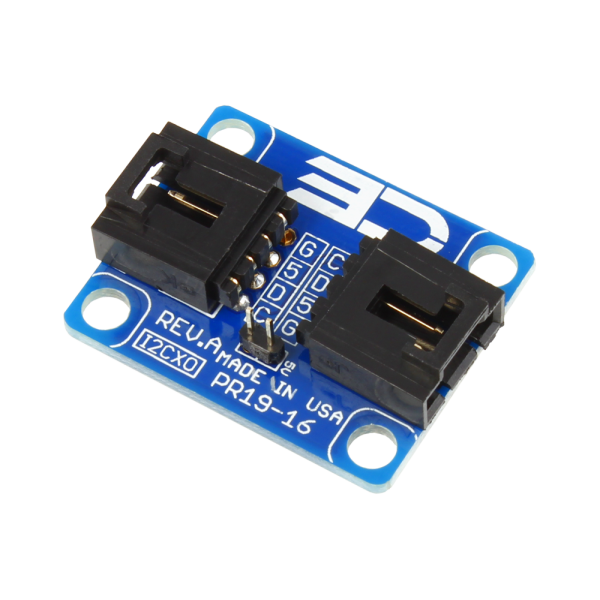

NCD PR19-16 I2C 케이블 리버 싱용 I2C 크로스 오버 어댑터

MODEL
PR19-16
브랜드
NCD

마스터·슬레이브 방향을⁣ 뒤집는 I2C 어댑터

NCD PR19-16 I2C 크로스오버 어댑터

견적 받기

NCD 한국 독점 공급 파트너

NCD PR19-16은 I2C 출력을 입력으로 바꿔 포트 연결을 뒤집는 I2C 크로스오버 어댑터(I2C Cross-Over Adapter)입니다. Particle Photon, Particle Electron, Arduino용으로 만든 I2C 마스터 장치를 Raspberry Pi, BeagleBone, BRIDGEX5 같은 플랫폼에 슬레이브로 붙일 수 있습니다.

NCD 장치를 다른 컴퓨팅 환경에서 다시 사용할 때 별도 배선 없이 케이블 사이에 꽂기만 하면 됩니다. (주)테솔이 국내에 공식 공급합니다.

입력↔출력

I2C 포트 연결 반전

4핀

I2C 포트 커넥터

5V

I2C 신호·DC 전원

커넥터 2개

어댑터 기판

제품 자료

제품 설명서와⁣ 자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

76 · 152 mm

미니 모듈과 nodeLynk 장치의 기본 길이

5V

I2C 신호와 전원 기준

4핀

nodeLynk I2C 커넥터

1 · 2 m

실험용으로 선택하는 긴 케이블

방향 문제

마스터로 만든 NCD 장치를⁣ 슬레이브로 돌려 쓰기

Photon, Electron, Arduino용으로 만든 NCD I2C 마스터 장치를 Raspberry Pi나 BeagleBone 쪽에서 슬레이브로 사용하려면 I2C 연결을 반전시켜야 합니다. 이때 PR19-16을 케이블 사이에 넣으면 별도 배선 없이 연결됩니다.

케이블 사이에 끼우는 위치

호스트 쪽 케이블과 NCD 장치 쪽 케이블 사이에 어댑터를 꽂아 포트 연결을 반전시킵니다.

사양

PR19-16 구성과 연결

항목PR19-16
구분크로스오버 어댑터
커넥터4핀 I2C 포트
주요 기능I2C 출력을 입력으로 변환, 포트 연결 반전
신호·전원5V I2C 신호 · 5V DC 전원
적용 호스트Raspberry Pi, BeagleBone, BRIDGEX5 등

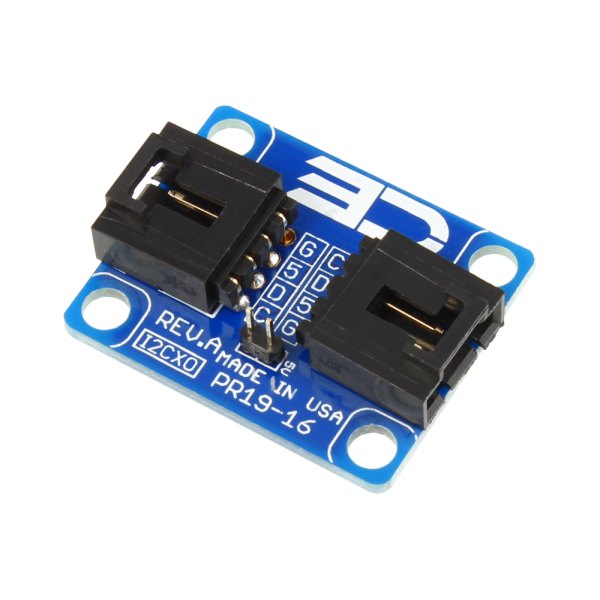

NCD PR19-16 - I2C 커넥터 두 개가 있는 크로스오버 어댑터 기판
I2C 커넥터 두 개가 있는 크로스오버 어댑터 기판

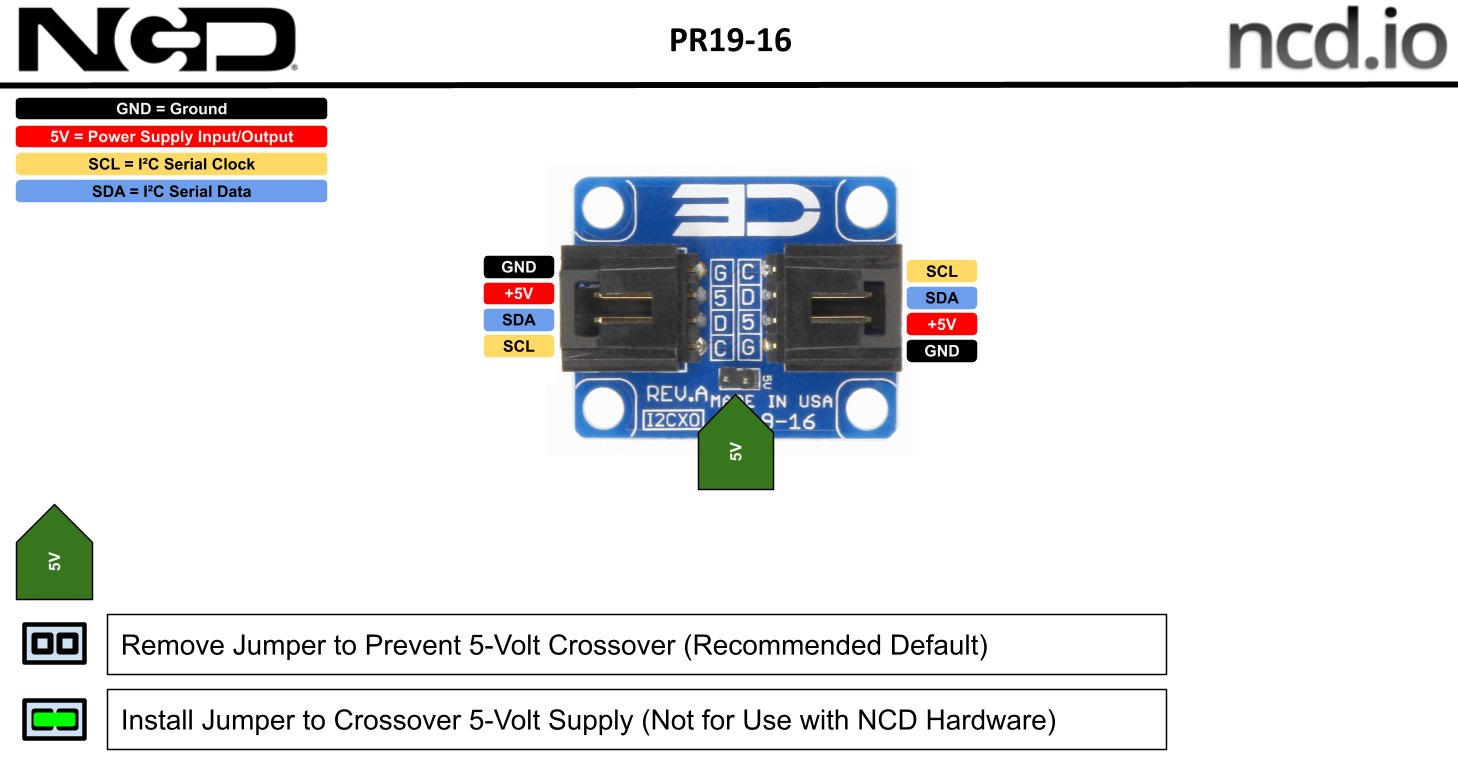

NCD PR19-16 - I2C 크로스오버 어댑터의 연결부와 점퍼 설명도
I2C 크로스오버 어댑터의 연결부와 점퍼 설명도

활용 분야

Raspberry Pi 계열 호스트에⁣ NCD 장치를 붙일 때

  • Raspberry Pi 연결 — Photon이나 Arduino 마스터용 NCD 장치를 Raspberry Pi 쪽에서 슬레이브로 사용합니다.
  • BeagleBone 연결 — 같은 방식으로 포트 방향을 맞춥니다.
  • BRIDGEX5 연결 — USB 브리지 쪽 포트와 NCD 장치의 방향을 맞춥니다.

제품 상세 이미지

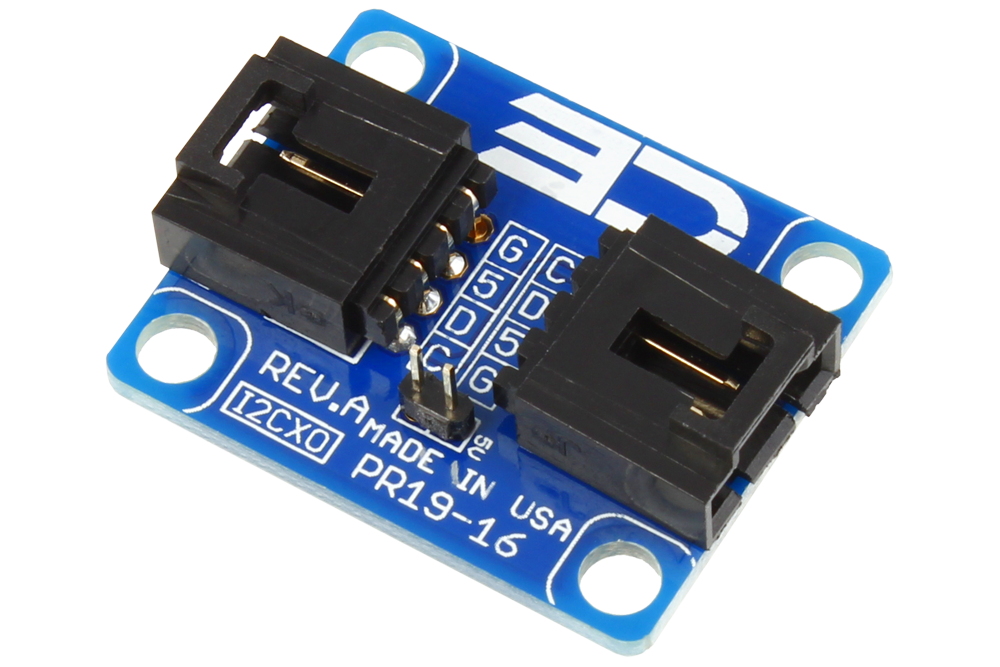

NCD PR19-16 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR19-16과⁣ 같은 계열 모델

  • PR19-17 — 크로스오버에 데이지 체인용 I2C 패스스루를 더한 어댑터
  • PR19-18 — 방향 반전 없이 케이블 두 가닥을 이어 길이를 늘리는 연장 어댑터
  • PRacc-1 — 장치 사이를 잇는 nodeLynk 4색 I2C 케이블
  • PRacc-30 — 자체 기판에 nodeLynk 포트를 만들 때 사용하는 4핀 수 커넥터
