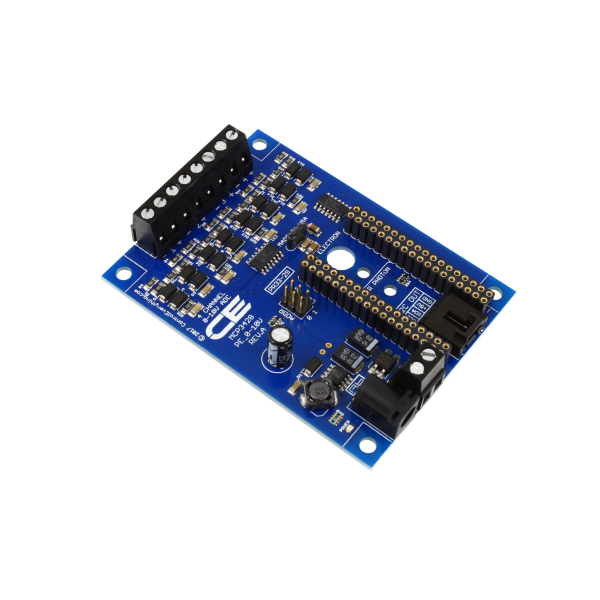

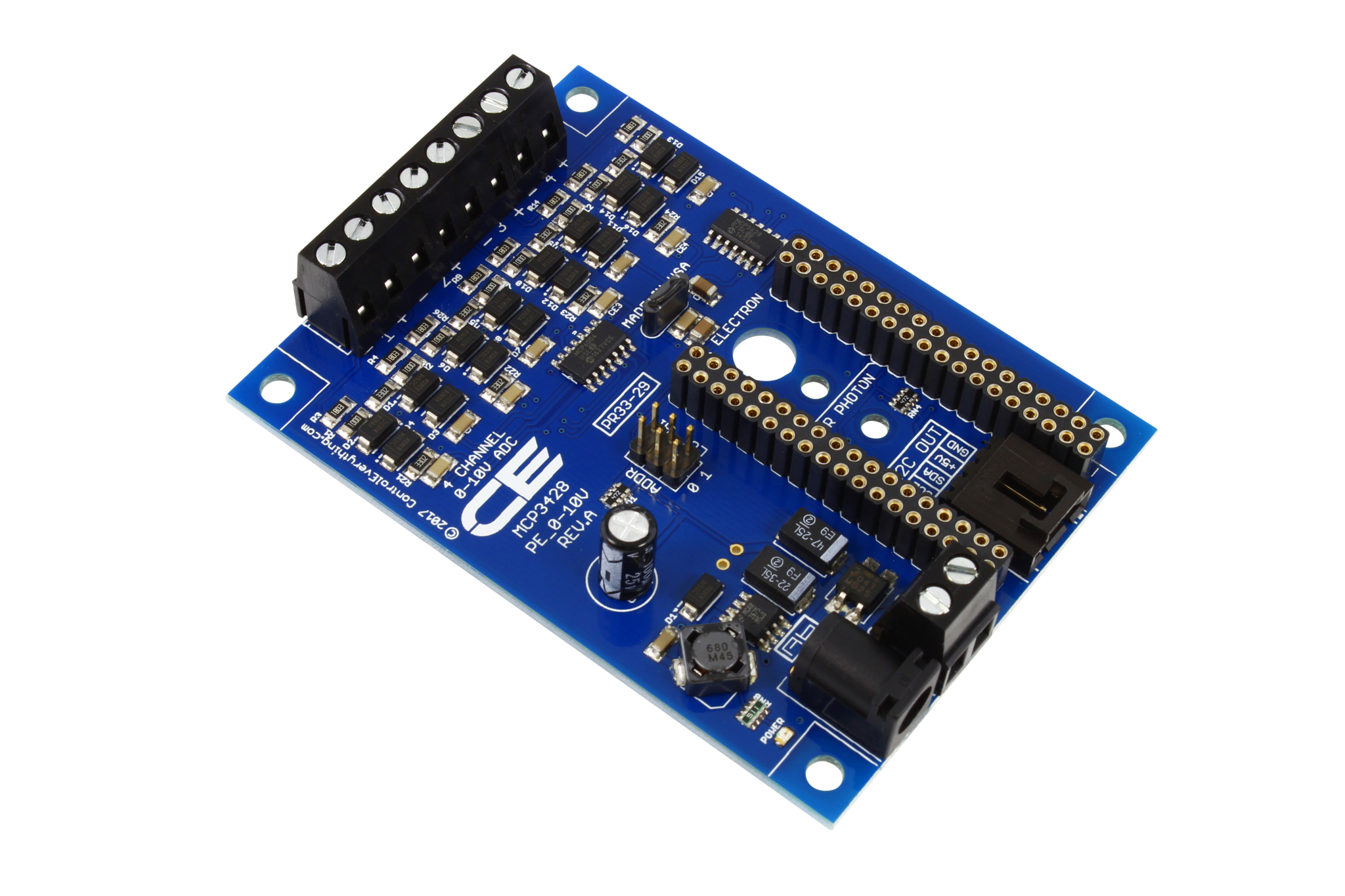

NCD PR33-29 MCP3428 IoT 인터페이스가있는 4 채널 0-10V 아날로그-디지털 컨버터

NCD PR33-29 MCP3428 IoT 인터페이스가있는 4 채널 0-10V 아날로그-디지털 컨버터

MODEL
PR33-29
브랜드
NCD
제품 자료
제품문의 구매하기

산업용 센서 전압을
16비트로 읽는 전압 입력 ADC

NCD 전압 입력 ADC (PR33-43 · PR33-29)

견적 받기

NCD 국내 정식 공급 파트너

NCD 전압 입력 ADC는 온보드 증폭기로 입력을 조절한 뒤 MCP3428로 16비트 변환하는 산업용 전압 측정 보드(아날로그-디지털 변환기, 전압 센서 인터페이스)입니다. 0~24 V 8채널 PR33-43과 0~10 V 4채널 PR33-29 두 모델이 센서 전압을 I2C로 전달합니다.

이득을 x1부터 x8까지 선택할 수 있어 미소 신호와 산업용 고전압을 같은 보드 계열에서 다루며, 최대 3.4 MHz 통신에 대응합니다. 두 모델은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

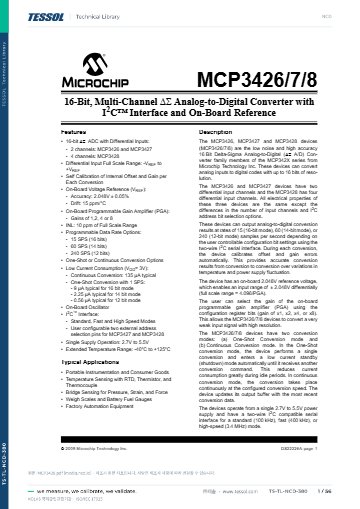

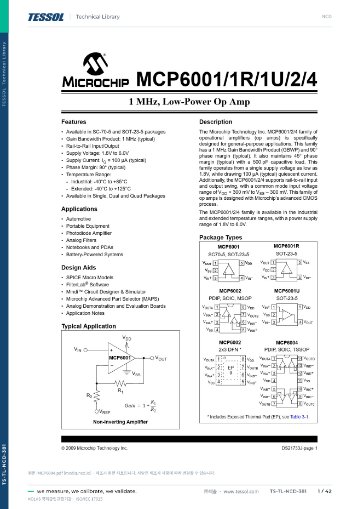

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

16비트

MCP3428 변환 분해능

0 ~ 24 V

PR33-43 8채널 입력 범위

0 ~ 10 V

PR33-29 4채널 입력 범위

x1 ~ x8

프로그래밍 가능한 이득

특징

증폭 후 변환하는
전압 입력 구조

핵심 특징현장에서 달라지는 점
16비트 분해능저속 고해상도 센서 모니터링용 MCP3428이 전압 변화를 세밀하게 읽어 미세한 드리프트도 포착합니다.
프로그래밍 이득 x1~x8입력 크기에 맞춰 이득을 정하므로 낮은 전압 센서와 높은 전압 신호를 모두 읽을 수 있습니다.
온보드 증폭기입력 신호를 변환기 범위에 맞게 조절해 외부 분압 회로를 따로 만들 필요가 없습니다.
주소 점퍼와 I2C 공유점퍼로 칩 주소를 나누므로 한 I2C 포트에 여러 칩을 함께 연결해 채널 수를 늘릴 수 있습니다.
전 채널 동일 범위PR33-43은 8채널 모두 0~24 V를 읽으므로 채널별 범위를 따로 나눌 필요가 없습니다.

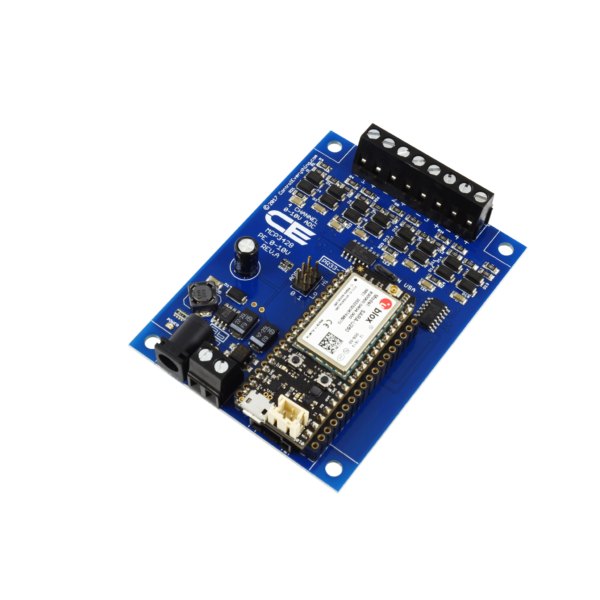

NCD PR33-29 - 무선 모듈이 장착된 4채널 아날로그 변환 기판
무선 모듈이 장착된 4채널 아날로그 변환 기판

변환 계수

원시값에서
전압으로 환산

전압은 Raw_ADC 값에 계수를 곱해 구합니다. PR33-43은 0.0007346, PR33-29는 0.00034를 곱하며, 이는 각각 0~24 V와 0~10 V 입력 범위에서 이득 1일 때의 값입니다. 0~5 V 신호를 읽을 때는 두 모델 모두 이득 2로 설정합니다. 샘플 속도는 16비트에서 초당 15 샘플, 12비트에서 초당 240 샘플이므로 변화가 빠른 신호는 12비트로 낮춰 읽는 방법도 있습니다.

이득 설정과 입력 단자

측정할 전압의 최댓값이 입력 범위를 넘지 않도록 이득을 정하고, 입력 단자의 극성을 확인한 뒤 연결합니다. PR33-43은 플러그형 커넥터 옵션이 있어 센서 교체가 잦은 시험 환경에 편리합니다.

주소 구성

MCP3428 칩과
I2C 주소 나누기

MCP3428은 플로팅 주소 입력 세 개로 한 I2C 포트에 최대 8개까지 연결됩니다. PR33-29는 칩이 하나이므로 포트당 8대까지 연결하지만, PR33-43은 칩이 두 개라 포트당 4대로 줄어듭니다. 시작 주소는 모두 0x68이며, PR33-43의 두 칩에는 온보드 점퍼로 서로 다른 주소를 지정해야 합니다.

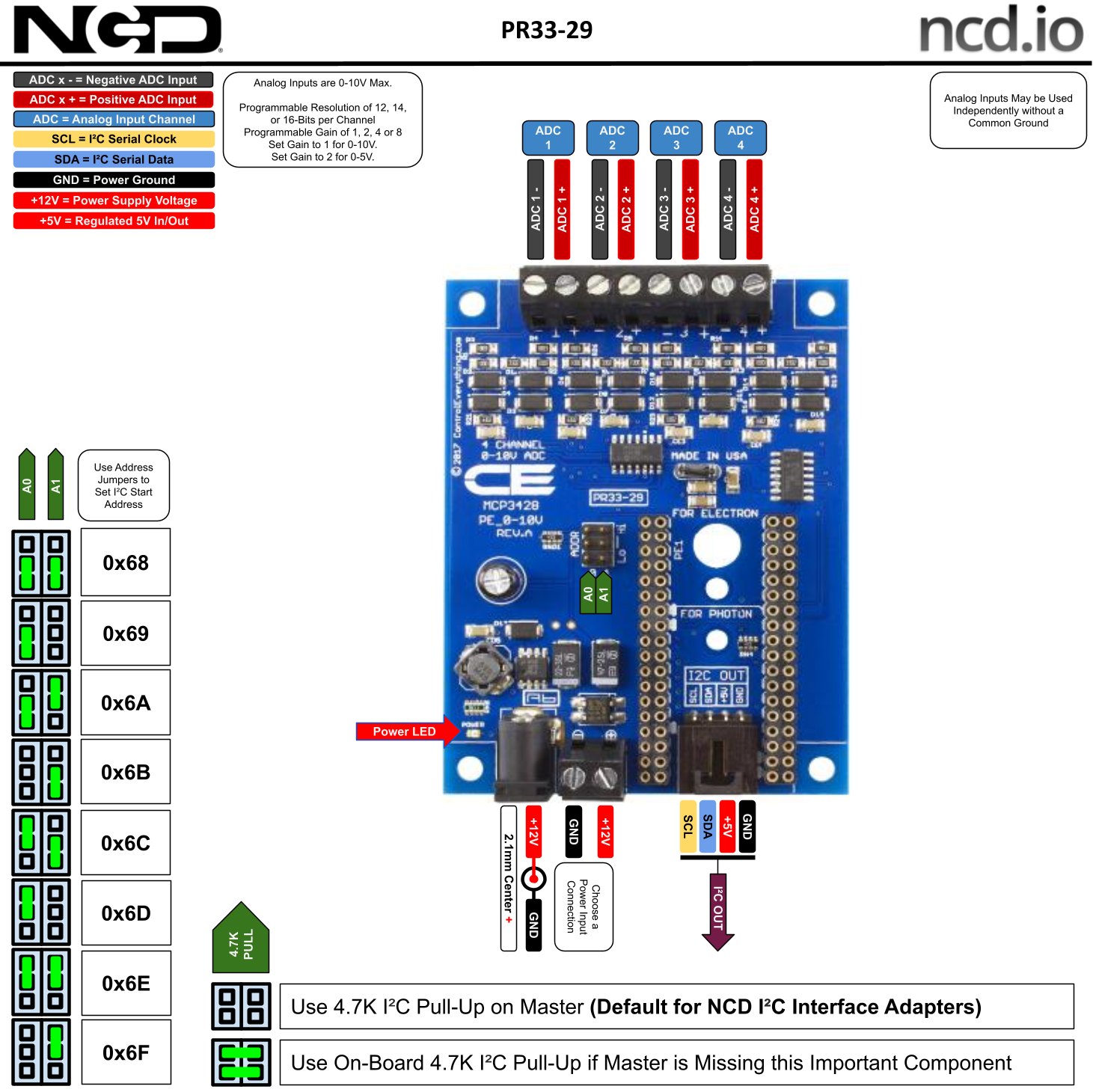

NCD PR33-29 - 4채널 아날로그 입력 모듈의 단자와 주소 구성도
4채널 아날로그 입력 모듈의 단자와 주소 구성도

사양

입력 범위별
모델 비교 사양

항목PR33-43PR33-29
입력 전압0 ~ 24 V DC0 ~ 10 V DC
채널 수8채널 (MCP3428 2개)4채널 (MCP3428 1개)
분해능16비트16비트
이득 증폭기x1-x8 프로그래밍 가능x1-x8 프로그래밍 가능
통신 속도최대 3.4 MHz최대 3.4 MHz
I2C 시작 주소0x680x68
I2C 포트당 장치 수4대8대
인터페이스I2CIoT
변환 계수Raw_ADC × 0.0007346 (0~24 V)Raw_ADC × 0.00034 (0~10 V)
게인 설정0~24 V: 게인 1 · 0~5 V: 게인 20~10 V: 게인 1 · 0~5 V: 게인 2
주소 설정온보드 점퍼 (칩 2개 각각 설정)온보드 점퍼로 주소 선택
I2C 케이블6인치 (152 mm) 4선 포함해당 없음
플러그형 커넥터선택 사양해당 없음

시리즈 공통 사양

항목사양
ADC 칩MCP3428 (4채널 16비트)
샘플 속도16비트 초당 15 샘플 · 12비트 초당 240 샘플
입력 조절온보드 증폭기
전원 관리온보드 전원 관리
호스트 연결nodeLynk 마스터 어댑터 또는 호스트별 어댑터 필요 (4핀 I2C, 5 V 버스와 5 VDC 전원)

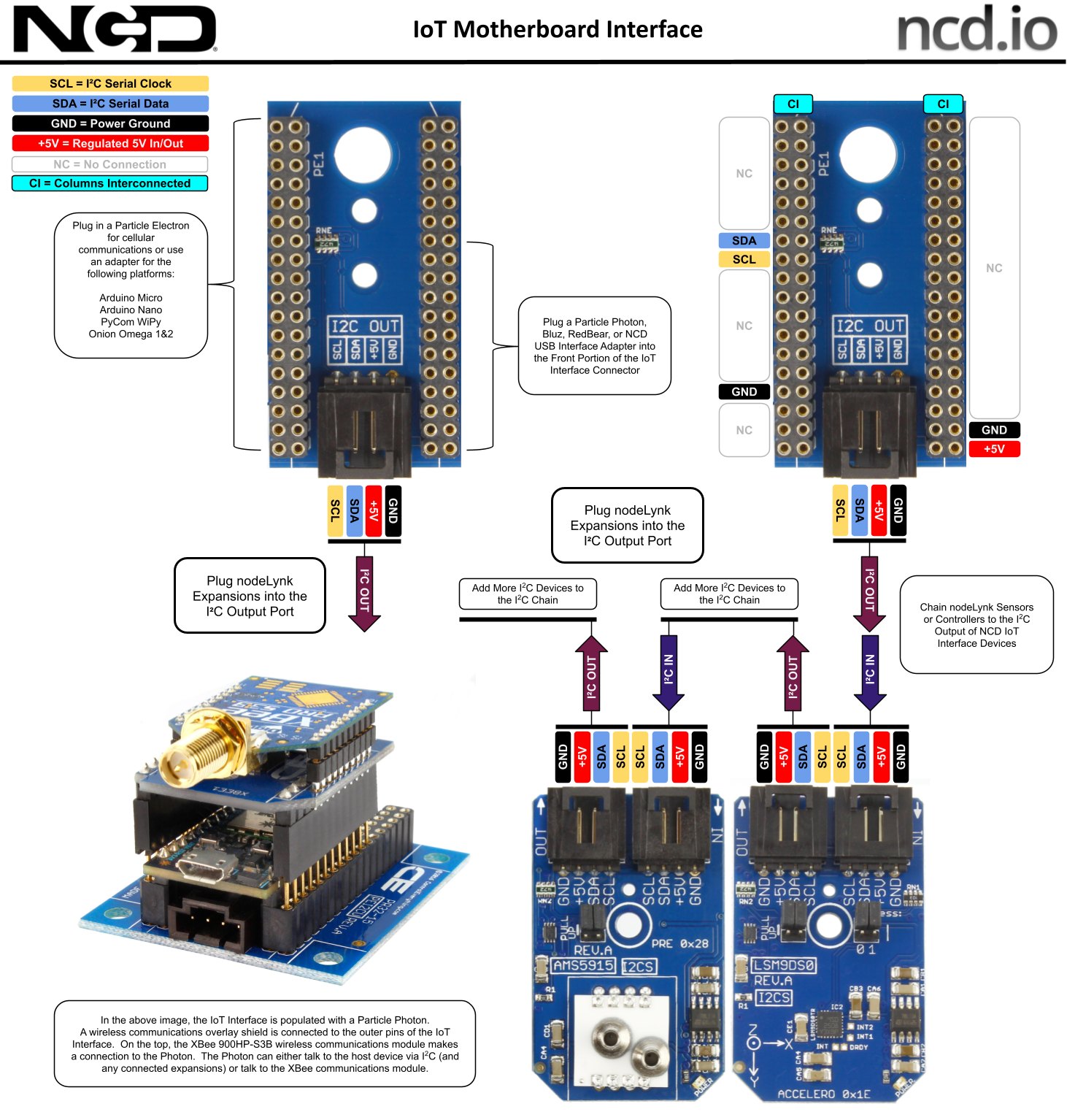

NCD PR33-29 - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도

활용 분야

전압 신호를
읽는 현장

  • 산업 센서 전압 수집 — 0~10 V와 0~24 V 출력 센서의 전압을 디지털 값으로 기록합니다.
  • 전원 전압 감시 — 24 V 계통의 전압 변동을 채널별로 읽습니다.
  • 저전압 센서 모니터링 — 이득을 높여 미소 전압 센서의 변화를 세밀하게 읽습니다.
  • 다채널 데이터 수집 — 한 보드로 여덟 개 전압을 동시에 수집합니다.

선택 가이드

입력 전압과 인터페이스에
맞는 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
0~24 V 신호를 8채널로 읽을 때PR33-43전 채널 0~24 V 입력의 8채널 구성입니다.
0~10 V 신호를 4채널로 읽을 때PR33-290~10 V 입력의 4채널 구성입니다.
I2C 보드에 붙일 때PR33-43I2C 인터페이스형입니다.
IoT 인터페이스 보드에 붙일 때PR33-29IoT 인터페이스형입니다.

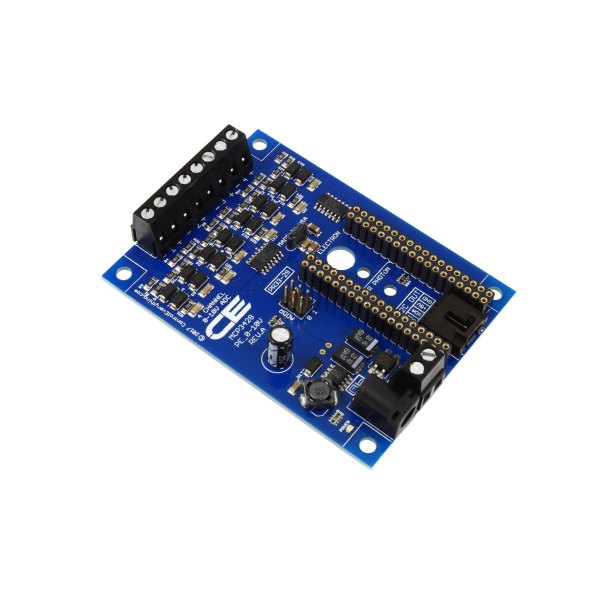

NCD PR33-29 - 입력 단자대와 소켓 헤더가 보이는 변환 기판
입력 단자대와 소켓 헤더가 보이는 변환 기판

구성·옵션

구성품과
별매 어댑터

구성품옵션별매품번
전압 입력 ADC8채널 · 0~24 V · I2CnodeLynk 마스터 어댑터PR33-43
전압 입력 ADC4채널 · 0~10 V · IoT호스트 어댑터 (보드별)PR33-29
I2C 케이블6인치 (152 mm) 4선 · 기본 포함해당 없음PR33-43

제품 상세 이미지

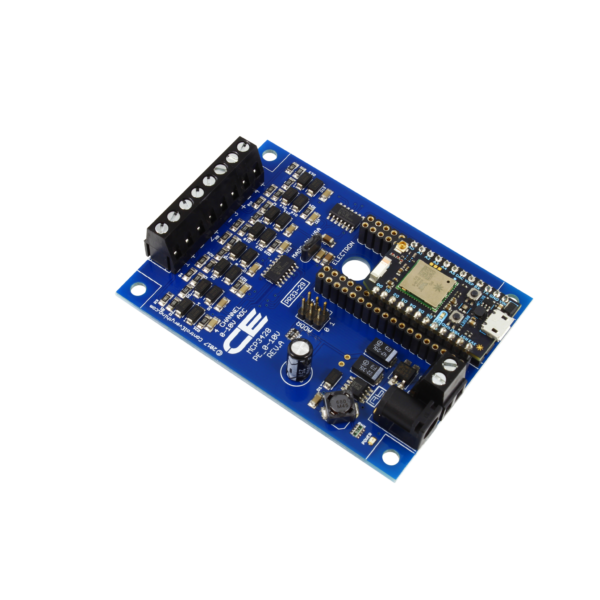

NCD PR33-29 상세 이미지 1

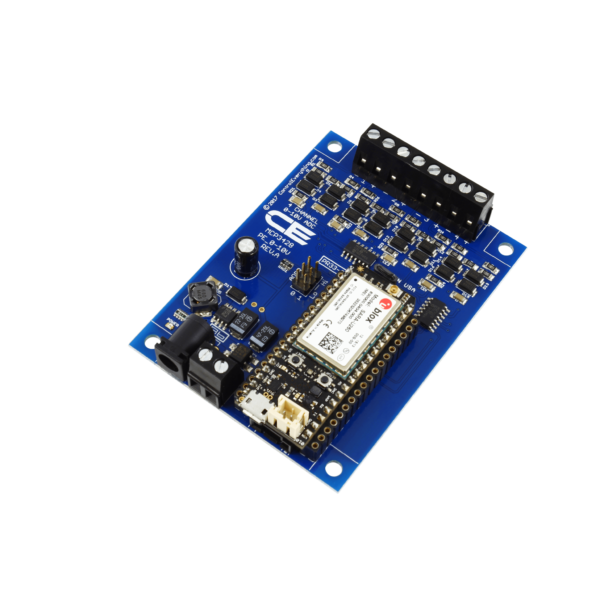

NCD PR33-29 상세 이미지 2

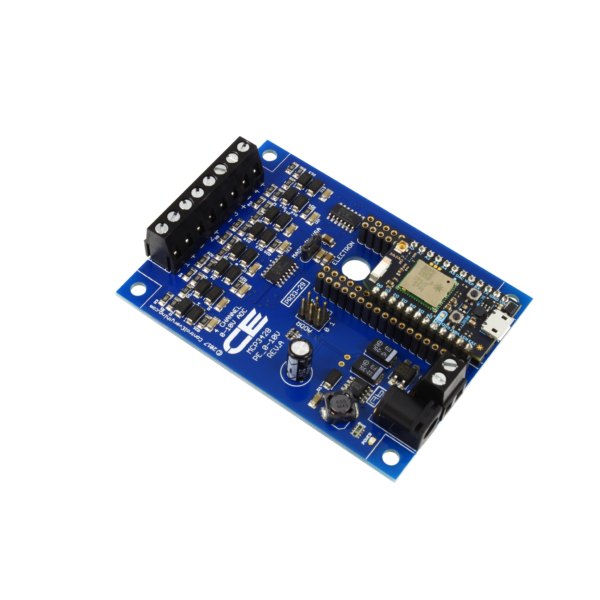

NCD PR33-29 - 파티클 보드가 장착된 변환 기판 모습
