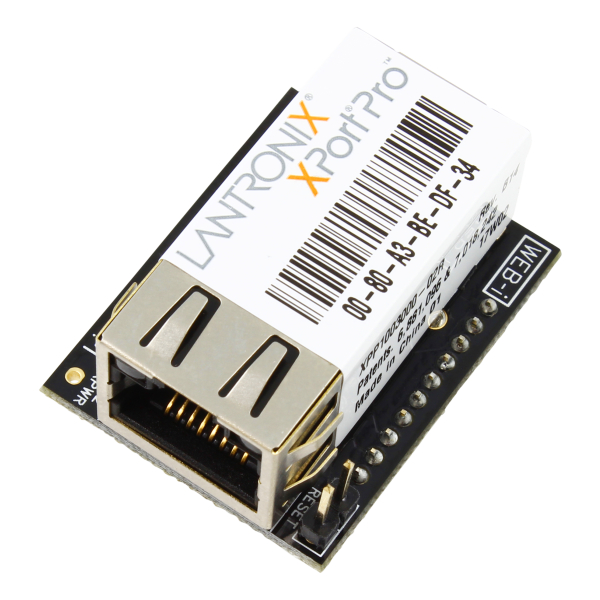

ProXR 릴레이를 브라우저로⁣ 켜고 끄는 이더넷 모듈

NCD WEB-i-ProXR 이더넷 WebRelay 인터페이스 모듈⁣ 전원 : 보드에서 공급 · 12 V⁣ 연결 케이블 : 표준 CAT-5 케이블로 라우터 연결⁣ 호환 컨트롤러 : ProXR 계열

견적 받기

NCD 한국 독점 공급 파트너

NCD WEB-i-ProXR은 ProXR 계열 릴레이 컨트롤러를 웹 페이지에서 제어하는 이더넷 통신 모듈(WebRelay 인터페이스, ProXR 버전)입니다. Web-i 펌웨어가 사전 탑재되어 있고 표준 CAT-5 케이블로 라우터에 연결합니다. (주)테솔이 국내에 공식 공급합니다.

모듈에 임베디드 Linux 웹 서버가 들어 있어 웹 브라우저가 있는 기기라면 인터넷이나 LAN 어디에서든 릴레이를 켜고 끌 수 있습니다. 전원은 보드의 12 V에서 받습니다.

ProXR

호환 컨트롤러 계열

DHCP

기본 활성 · 고정 IP 지정

12 V

보드에서 전원 공급

CAT-5

라우터 연결 케이블

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

8채널

아날로그-디지털 변환 입력

웹 브라우저

제어 화면

12 V

보드 전원 방식

2종

ProXR · Fusion 버전

컨트롤러 호환

WEB-i-ProXR이 맞는⁣ ProXR 계열 컨트롤러

WEB-i-ProXR은 ProXR 계열 컨트롤러에 맞춘 버전이며, Fusion 시리즈 컨트롤러에는 WEB-i-Fusion을 선택합니다. 사용 중인 컨트롤러 품번을 알려 주시면 호환 여부를 확인해 드립니다.

접속 방법

WEB-i-ProXR 원격 접속과⁣ 포트 포워딩

인터넷으로 접속할 때는 모듈에 표기된 MAC 주소를 사용하고 라우터에서 포트 포워딩을 설정합니다. 같은 LAN에서는 라우터에서 확인한 IP 주소로 접속하며, 휴대폰 브라우저에 북마크하면 앱처럼 열립니다.

휴대폰에서 릴레이 제어

Relays 페이지에서 릴레이를 켜고 끄고, A/D 페이지에서 릴레이별 A/D 입력 값을 확인합니다.

사용 방법

WEB-i-ProXR IP 검색과⁣ Base Station 연결 순서

모듈은 NCD Base Station 소프트웨어로 네트워크에서 찾은 뒤 웹 브라우저로 제어합니다. 웹 화면의 Console 페이지에서는 명령을 하나씩 보낼 수 있고, TCP/IP 소켓 연결은 포트 2101로 받습니다.

소프트웨어·도구하는 일
NCD Base StationNetwork 연결 설정에서 Web-i 모듈 검색, MAC 주소별 목록 표시
웹 브라우저 (Firefox, Google Chrome 권장)Relays, A/D, My Page, Console, Network, Configure 페이지로 제어와 설정
FTP 클라이언트 (예: FileZilla)선택 사항. 모듈의 웹 페이지 편집
순서할 일
1모듈을 일반 이더넷 케이블로 라우터에 연결합니다. 이더넷 스위치에는 연결하지 마세요.
212V DC 안정화 전원을 연결하세요.
3Base Station에서 Network 연결 설정을 고르면 Web-i 모듈이 MAC 주소별로 나열됩니다.
4모듈 라벨의 MAC 주소와 같은 항목을 더블클릭하거나 표시된 IP 주소를 브라우저에 입력합니다.
5사용자 이름 webi로 로그인한 뒤 Relays 페이지에서 릴레이 동작을 확인하세요.
6고정 IP가 필요하면 Configure 페이지에서 라우터 범위의 빈 주소를 지정하고 Reboot를 선택합니다.

외부에서 접속하려면 라우터의 외부 포트 8080(기본값)을 Web-i IP의 포트 80으로 포워딩하세요. Base Station에서 모듈이 검색되지 않으면 포트 13000과 13001이 막혀 있지 않은지 확인하고, 통신이 끊겼을 때는 PRG/RUN 점퍼를 PRGM으로 옮기면 DHCP로 돌아갑니다.

사양

WEB-i-ProXR 사양

항목사양
호환 컨트롤러ProXR 계열
아날로그 입력A/D 페이지에서 A/D 입력 값 표시
접속인터넷 또는 LAN · 모듈 MAC 주소로 접속 (라우터 포트 포워딩 필요)
네트워크DHCP(기본 활성) · 고정 IP · 로그인 비밀번호 변경 가능
전원보드에서 공급 · 12 V
연결 케이블표준 CAT-5 케이블로 라우터 연결
펌웨어Web-i 펌웨어 사전 탑재

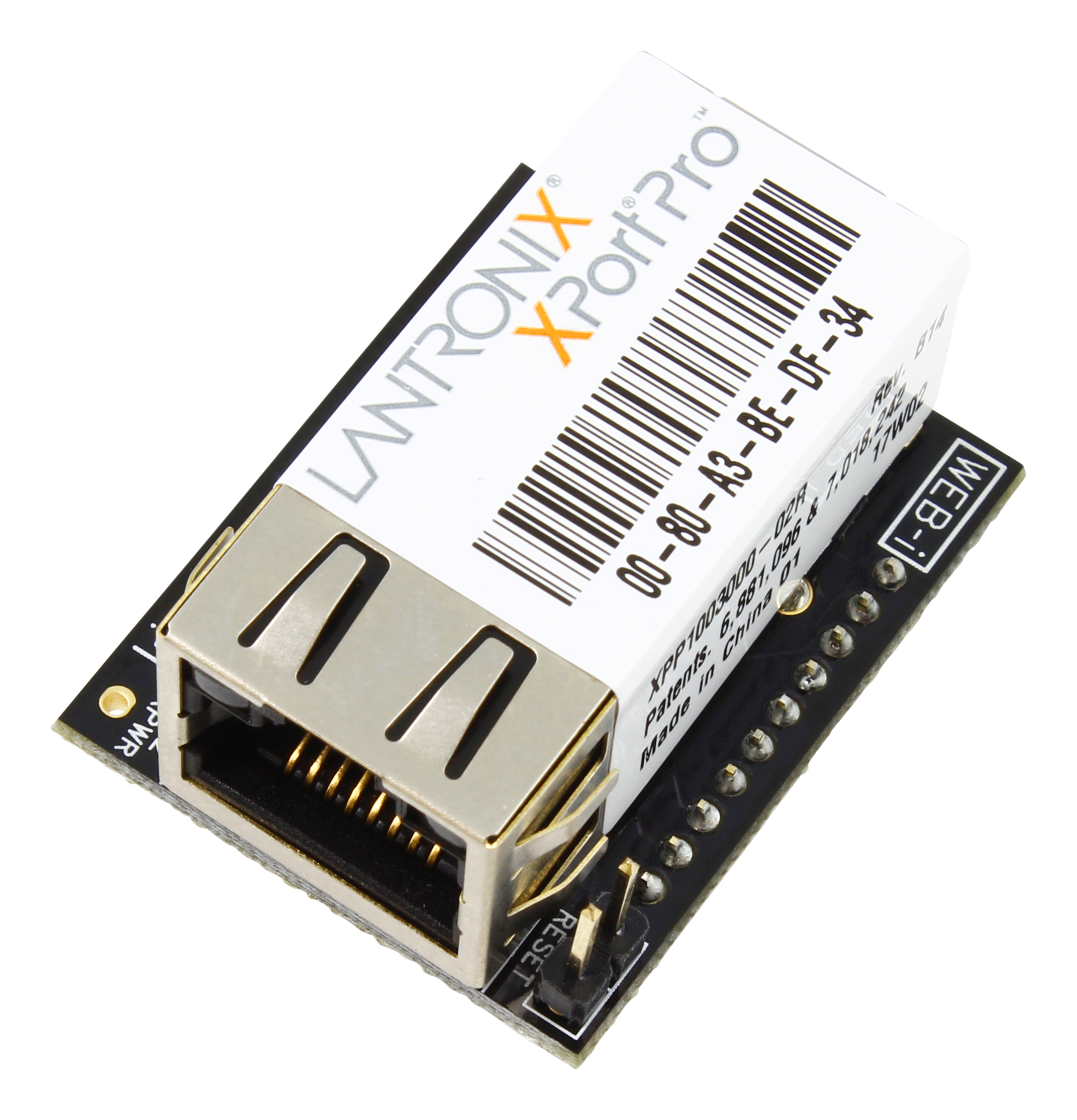

NCD WEB-i-ProXR - 이더넷 포트가 있는 통신 모듈
이더넷 포트가 있는 통신 모듈

활용 분야

WEB-i-ProXR로 원격 제어하는⁣ 장비

  • 외부 릴레이 제어 — 외부에서 장비 전원을 켜고 끕니다.
  • 현장 상태 확인 — 휴대폰 웹 페이지로 릴레이 상태를 확인합니다.
  • A/D 입력 확인 — 웹 화면의 A/D 페이지에서 입력 값을 확인합니다.
