NCD PR5-7 HTU21D 습도 및 온도 센서 ± 2 % RH ± 0.3 ° C I2C 미니 모듈

NCD PR5-7 HTU21D 습도 및 온도 센서 ± 2 % RH ± 0.3 ° C I2C 미니 모듈

MODEL
PR5-7
브랜드
NCD
제품 자료
제품문의 구매하기

정확도 등급이 다른
3종 습도·온도 모듈

NCD SHT25 · HTU21D · HTU20D 습도 · 온도 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD SHT25 · HTU21D · HTU20D는 보정과 선형화를 마친 디지털 값을 I2C로 내보내는 습도·온도 I2C 미니 모듈(상대습도 센서, Humidity & Temperature Sensor) 3종입니다. 습도 ±1.8% RH와 온도 ±0.2 °C의 SHT25를 상위 등급으로 두고 OEM 장비와 IoT 환경 모니터링의 계측 오차를 줄입니다.

세 모델이 시작 주소 0x40과 5 V 전원을 공유하므로 칩만 바꿔 정확도 등급을 조정할 수 있습니다. HTU 두 모델은 명령 하나로 분해능을 8/12비트에서 12/14비트까지 바꾸고 포화 상태에서도 값을 곧바로 회복합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

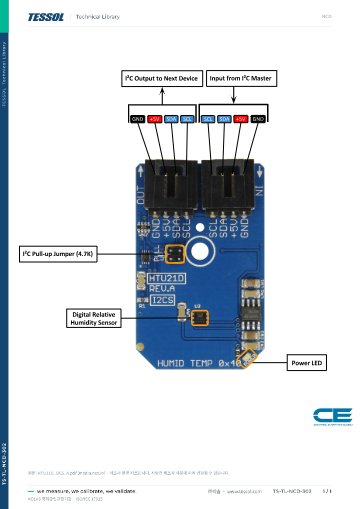

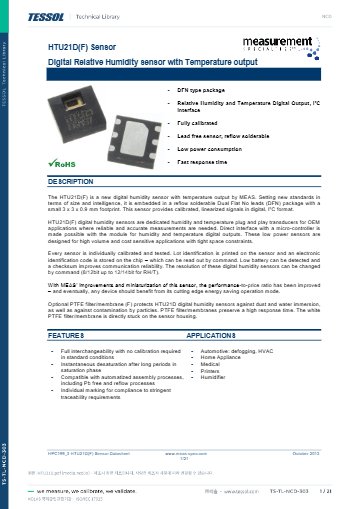

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±1.8% RH

SHT25 습도 정확도

±0.2 °C

SHT25 온도 정확도

0x40

세 모델 공통 I2C 시작 주소

8/12 ~ 12/14비트

HTU 모델의 RH/T 분해능

특징

교정을 마친 값을
그대로 읽는 구성

핵심 특징현장에서 달라지는 점
사전 교정 디지털 출력칩이 보정과 선형화를 끝낸 값을 I2C로 내보내므로 호스트 코드에서 보정 계산을 생략합니다.
SHT25 개별 교정과 시험센서마다 개별로 교정하고 시험을 거쳐 같은 모델끼리 편차가 작은 계측 기준으로 사용합니다.
SHT25 장기 안정성장기 안정성이 우수해 상시 가동하는 장비에서도 장기간의 값 변화를 믿고 비교할 수 있습니다.
HTU 분해능 변경명령으로 RH와 T의 분해능을 바꿔 속도와 해상도 사이의 균형을 현장 조건에 맞게 조정할 수 있습니다.
HTU 즉시 포화 해소습도가 포화된 뒤에도 값이 곧바로 돌아오므로 결로 환경에서 측정 공백이 짧아집니다.
로트 번호와 식별 코드SHT25는 로트 번호가 인쇄되고 칩의 전자 식별 코드를 읽으므로 장비 단위 추적 관리에 활용합니다.

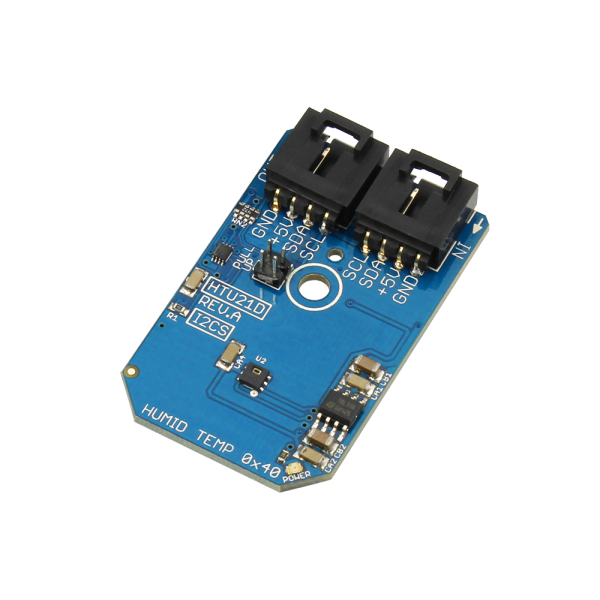

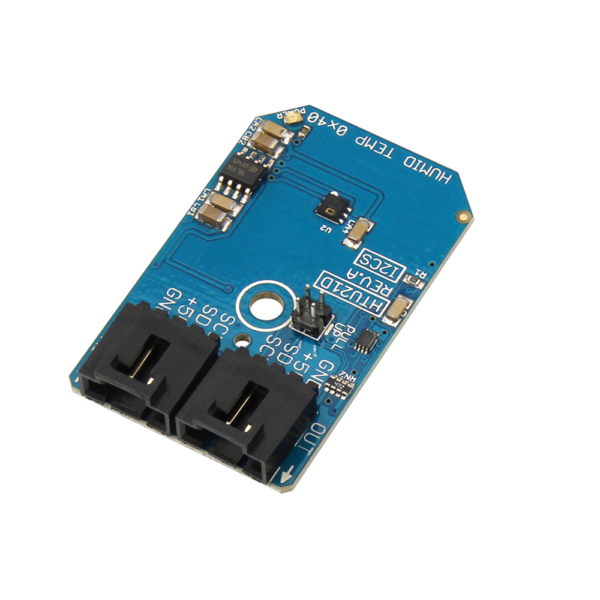

NCD PR5-7 - I2C 커넥터 두 개와 센서 소자가 보이는 습도 모듈

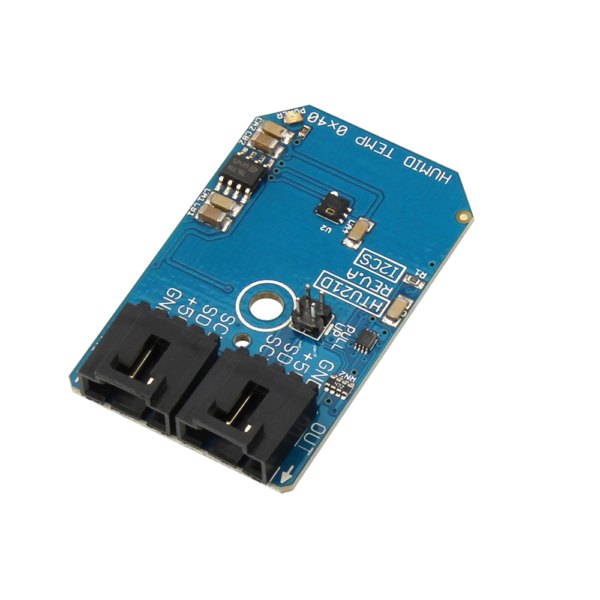

I2C 커넥터 두 개와 센서 소자가 보이는 습도 모듈

분해능 설정

분해능과 식별 정보를
활용하는 방법

HTU21D와 HTU20D는 명령으로 RH와 T 분해능을 8/12비트에서 12/14비트까지 바꿉니다. 샘플링 간격을 짧게 설정하는 감시 장비라면 낮은 분해능을, 기록 정밀도가 우선인 장비라면 높은 분해능을 선택하세요.

SHT25는 칩 단위로 식별

SHT25는 모듈 표면에 로트 번호가 인쇄되어 있고, 칩에 저장된 전자 식별 코드를 명령으로 읽습니다. 장비 출하 기록에 센서 식별 정보를 남기는 품질 관리 절차에 적합하며, HTU 두 모델은 센서마다 개별 표시가 되어 있습니다.

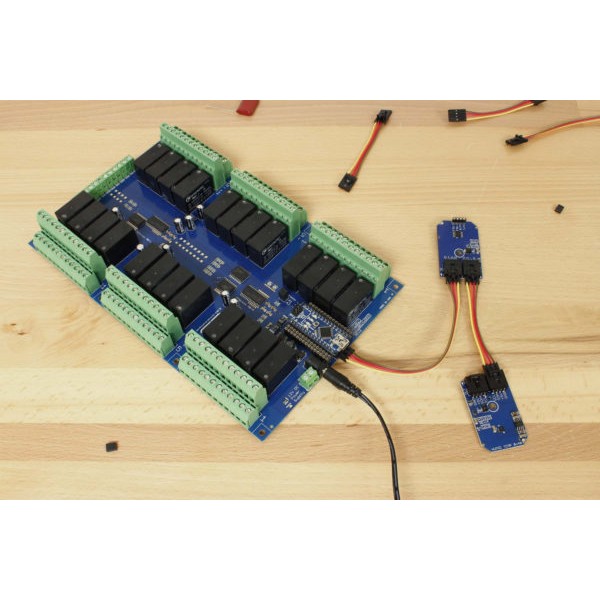

NCD PR5-7 - 다채널 릴레이 보드에 습도 센서 모듈을 연결한 모습

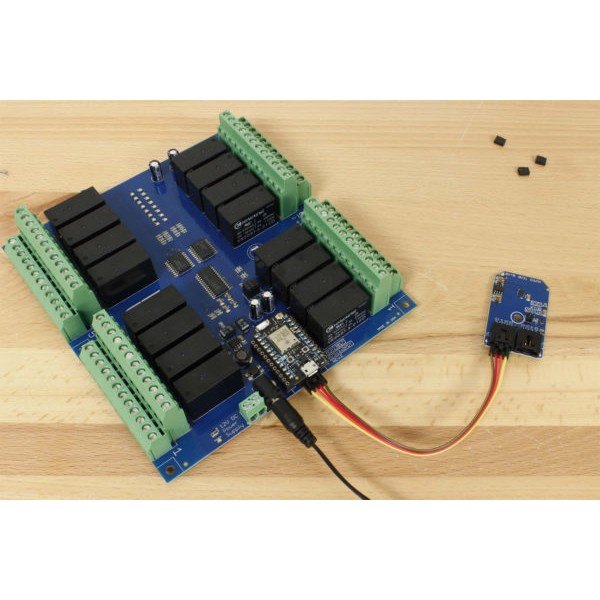

다채널 릴레이 보드에 습도 센서 모듈을 연결한 모습

버스 구성

시작 주소 0x40의
공유와 연결 방법

세 모델이 시작 주소 0x40을 함께 사용하므로 서로 다른 모델을 한 버스에 섞어 연결하는 구성에는 적합하지 않습니다. 여러 지점의 값을 읽어야 한다면 버스 분리 기능이 있는 쉴드나 변환기를 선택하고, 단일 지점이라면 모델을 하나만 골라 연결하세요.

전원은 5 VDC이며 모듈에는 3인치(76 mm) 4선 I2C 케이블이 포함됩니다. 호스트 보드와는 보드별 NCD I2C 쉴드·어댑터로 연결합니다.

사용 방법

SHT25 습도 모듈
예제 코드로 첫 값 읽기

SHT25 모듈은 NCD 공개 GitHub 저장소의 플랫폼별 예제 코드로 바로 시험할 수 있습니다. 호스트 보드에 맞는 NCD I2C 쉴드나 어댑터에 모듈을 연결한 뒤 Python, C, Java, Arduino, Particle 예제 가운데 하나를 실행해 습도와 온도 값을 읽습니다.

소프트웨어·도구하는 일
SHT25 예제 저장소 (ControlEverythingCommunity/SHT25)Arduino, C, ESP8266, Java, Onion Omega Python, Particle, Python 예제 코드
Arduino IDEArduino·ESP8266 예제 컴파일과 업로드, 시리얼 모니터로 값 확인
Particle 온라인 IDEParticle Photon용 예제를 붙여 넣고 플래시
Python smbus 라이브러리Raspberry Pi에서 Python 예제 실행에 필요

처음 연결하는 순서

순서할 일
1호스트 보드에 맞는 NCD I2C 쉴드나 어댑터를 장착하고 SHT25 모듈을 I2C 케이블로 연결하세요.
2GitHub의 ControlEverythingCommunity/SHT25 저장소에서 사용할 플랫폼 폴더의 예제를 내려받습니다.
3Raspberry Pi에서는 smbus 라이브러리를, Java 예제라면 pi4j 라이브러리를 먼저 설치하세요.
4아래 명령으로 예제를 실행하면 습도와 온도 값이 출력됩니다.
5Arduino나 Particle이라면 IDE에서 예제를 컴파일해 업로드한 뒤 시리얼 모니터나 콘솔에서 값을 확인하세요.

SHT25 예제 실행 명령

명령하는 일
$> python SHT25.pyRaspberry Pi에서 Python 예제 실행
$>gcc SHT25.c -o SHT25BeagleBone Black에서 C 예제 컴파일
$>./SHT25컴파일한 C 예제 실행
$> pi4j SHT25.javaRaspberry Pi에서 Java 예제 컴파일(pi4j 필요)
opkg install python-light pyOnionI2COnion Omega에서 Python 실행 패키지 설치(opkg update 후)

명령 형식은 예제 저장소 버전에 따라 다를 수 있으니 내려받은 저장소의 README를 함께 확인하세요.

세 모델의 시작 주소가 모두 0x40이므로 한 버스에는 모델 하나만 연결하세요. 여러 지점을 읽어야 한다면 버스를 나누는 쉴드나 변환기를 함께 구성합니다.

사양

3개 칩 비교와
시리즈 공통 사양

항목PR5-8 SHT25PR5-7 HTU21DPR5-6 HTU20D
습도 정확도±1.8% RH±2% RH±3% RH
온도 정확도±0.2 °C±0.3 °C±0.3 °C
I2C 시작 주소0x400x400x40
교정완전 교정(개별 교정 · 시험)사전 교정사전 교정
개별 표시로트 번호 인쇄 · 전자 식별 코드 읽기개별 표시개별 표시
분해능 변경(명령)해당 없음8/12비트 ~ 12/14비트(RH/T)8/12비트 ~ 12/14비트(RH/T)
즉시 포화 해소해당 없음지원지원
장기 안정성우수해당 없음해당 없음
저전력 설계해당 없음지원해당 없음

시리즈 공통 사양

항목사양
형태I2C 미니 모듈
출력사전 교정 · 선형화된 디지털 출력(I2C)
전원5 VDC
커넥터 / 케이블nodeLynk 4핀 I2C 커넥터 / 3인치(76 mm) 4선 I2C 케이블 포함
호환 호스트(NCD I2C 쉴드 · 어댑터 별매)Arduino Micro · Nano · Uno · Due, Banana Pi, BeagleBone, Bluz(전원 포함형), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon · Electron, Onion Omega, PyCom WiPy · WiPy2 · LoPy, Raspberry Pi 1 · 2/3 · Zero(I2C 인터페이스 어댑터), USB to I2C 변환기, BridgeX5 시리즈 컨트롤러

활용 분야

정밀 습도 계측이
필요한 장비

  • 의료 장비 — 정확한 습도와 온도 측정이 필요한 장비 내부에 사용합니다.
  • 프린터 — 내부 환경의 습도와 온도를 측정해 동작 조건을 점검합니다.
  • 스마트폰·모바일 기기 — 휴대 기기 주변의 습도와 온도 환경을 감지합니다.
  • OEM 제품 — 안정적이고 정확한 측정이 필요한 완제품에 내장합니다.
  • IoT 환경 모니터링 — 실내 습도와 온도를 주기적으로 기록합니다.

선택 가이드

요구 정확도에 맞는
칩 선택

이럴 때 (현장 조건)권장 모델선택 이유
습도와 온도 오차를 가장 작게 잡아야 할 때SHT25습도 ±1.8% RH와 온도 ±0.2 °C로 세 모델 중 정확도가 가장 높습니다.
습도 ±2% RH면 충분하고 저전력이 필요할 때HTU21D저전력으로 설계되었고 분해능을 명령으로 바꿉니다.
습도 ±3% RH까지 허용되는 OEM 제품일 때HTU20D분해능 변경과 즉시 포화 해소를 갖춘 보급형 구성입니다.

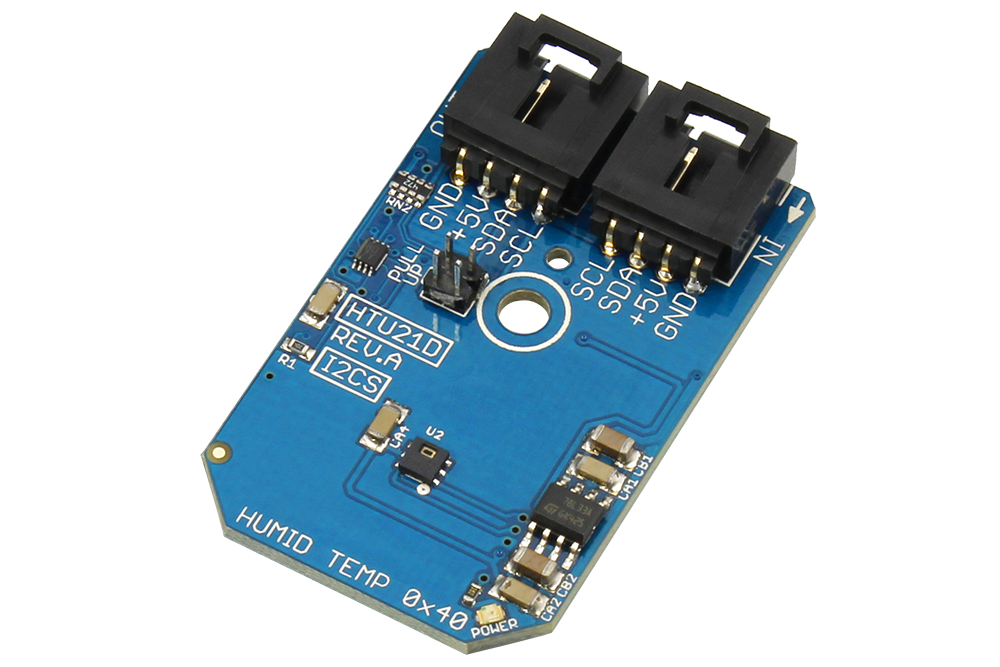

NCD PR5-7 - I2C 커넥터와 센서 소자가 보이는 습도 온도 모듈

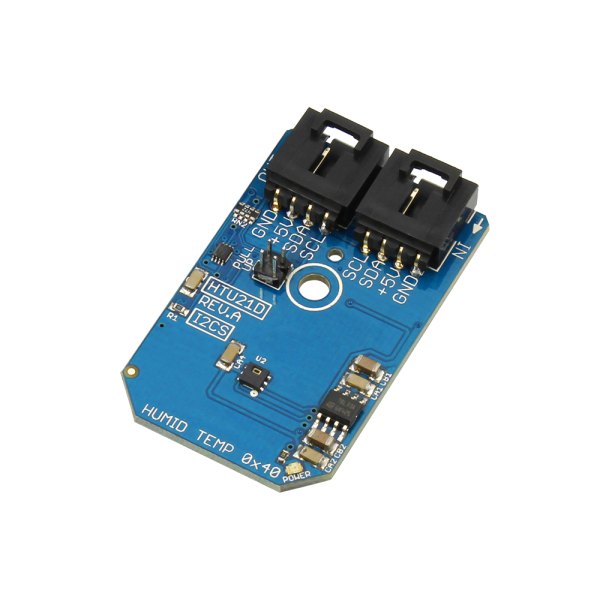

I2C 커넥터와 센서 소자가 보이는 습도 온도 모듈

구성·옵션

SHT25·HTU 구성과
별매 부품

항목내용
기본 구성미니 모듈 1개, 3인치(76 mm) 4선 I2C 케이블
품번PR5-8(SHT25) · PR5-7(HTU21D) · PR5-6(HTU20D)
별매호스트 보드에 맞는 NCD I2C 쉴드 · 어댑터

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

함께 보는
NCD 온습도 모듈
