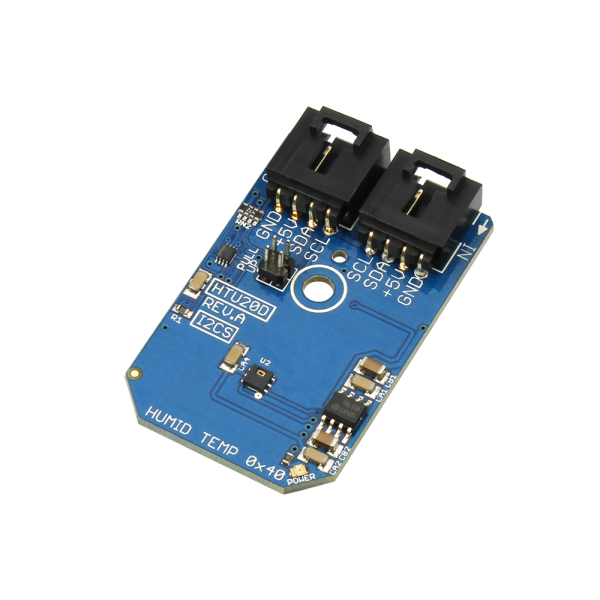

NCD PR5-6 HTU20D 습도 및 온도 센서 ± 3 % RH ± 0.3 ° C I2C 미니 모듈

NCD PR5-6 HTU20D 습도 및 온도 센서 ± 3 % RH ± 0.3 ° C I2C 미니 모듈

MODEL
PR5-6
브랜드
NCD
제품 자료
제품문의 구매하기

보급형 구성의⁣ 습도 ±3% RH 모듈

NCD PR5-6 습도 및 온도 센서 모듈⁣ 품번 : PR5-6⁣ 칩 : HTU20D⁣ 상대습도 정확도 : ±3% RH

견적 받기

NCD 한국 독점 공급 파트너

PR5-6은 습도 ±3% RH, 온도 ±0.3 °C 정확도의 HTU20D 습도 및 온도 센서(Humidity and Temperature Sensor) I2C 미니 모듈입니다. I2C 디지털 출력이며, 세 모델 가운데 습도 오차 범위가 가장 넓은 보급형 구성입니다. (주)테솔이 국내에 공식 공급합니다.

HTU 계열 중 습도 ±3% RH 등급이며 I2C 주소와 케이블 구성은 HTU21D와 같습니다.

±3% RH

습도 정확도

±0.3 °C

온도 정확도

명령으로 변경

분해능

0x40

I2C 주소

제품 자료

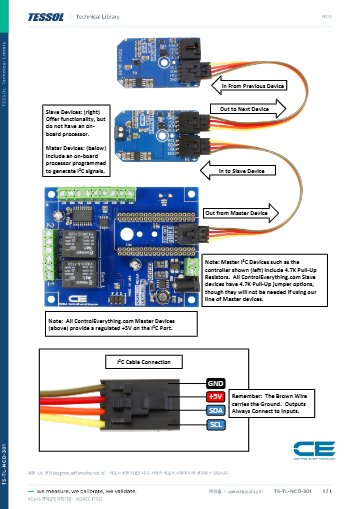

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

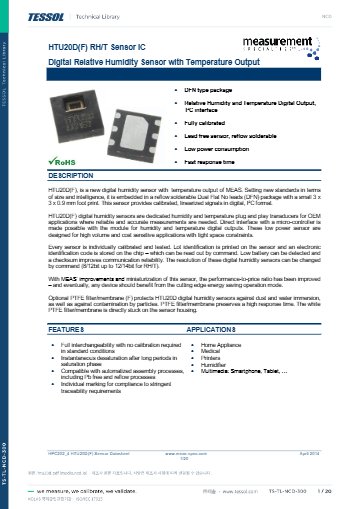

데이터시트와 도면

소프트웨어와 코드

±1.8% RH

SHT25 습도 정확도

±0.2 °C

SHT25 온도 정확도

0x40

세 모델 공통 I2C 시작 주소

8/12 ~ 12/14비트

HTU 모델의 RH/T 분해능

분해능·포화 회복

HTU20D 분해능 설정과⁣ 포화 후 회복

명령으로 RH/T 분해능을 바꾸고, 오랜 시간 포화 상태에 있다가도 곧바로 정상 값으로 돌아옵니다. 칩의 RH 히스테리시스는 ±1% RH, 장기 드리프트는 연 0.5% RH입니다.

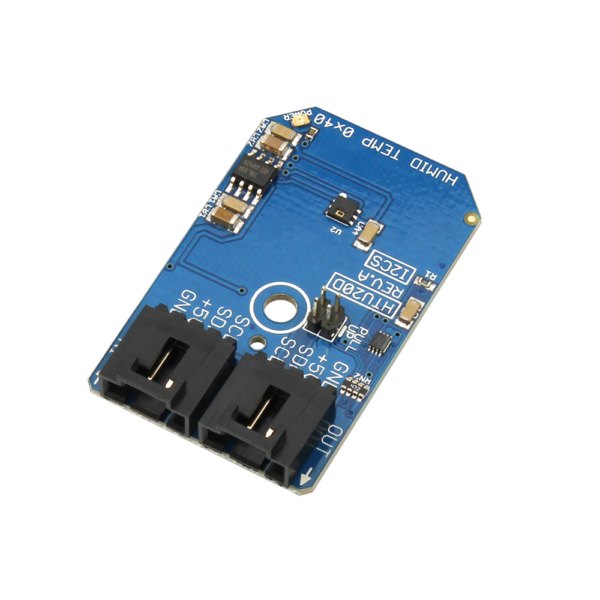

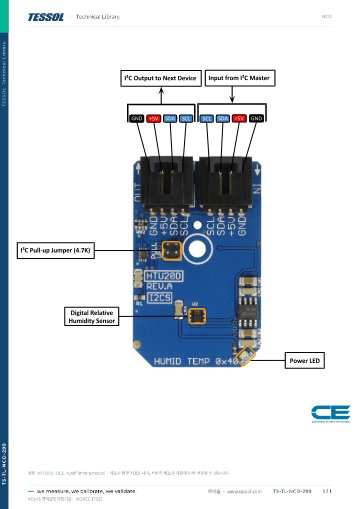

NCD PR5-6 - I2C 커넥터 두 개가 아래쪽에 있는 습도 센서 모듈
I2C 커넥터 두 개가 아래쪽에 있는 습도 센서 모듈

사양

PR5-6 사양

항목사양
품번PR5-6
칩HTU20D
상대습도 정확도±3% RH
온도 정확도±0.3 °C
분해능 범위8/12비트에서 12/14비트까지(RH/T), 명령 설정
신호사전 교정된 선형 디지털 출력
포화 후 회복즉시
히스테리시스 · 장기 드리프트±1% RH · 연 0.5% RH
I2C 주소0x40
동작 전원5 VDC
커넥터4핀 I2C 미니 모듈 플러그
풀업온보드 4.7K, 점퍼로 선택
별매호스트에 맞는 쉴드·어댑터

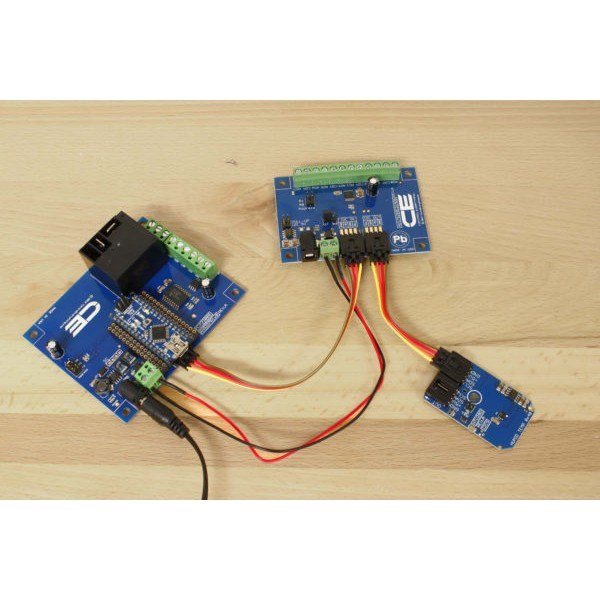

NCD PR5-6 - 컨트롤러 보드에 센서 모듈을 케이블로 연결한 모습
컨트롤러 보드에 센서 모듈을 케이블로 연결한 모습

활용 분야

HTU20D 습도 모듈의⁣ 적용 장비

  • 의료 기기
  • 프린터
  • 휴대 단말(스마트폰·태블릿)
  • 모바일 센싱 응용 제품

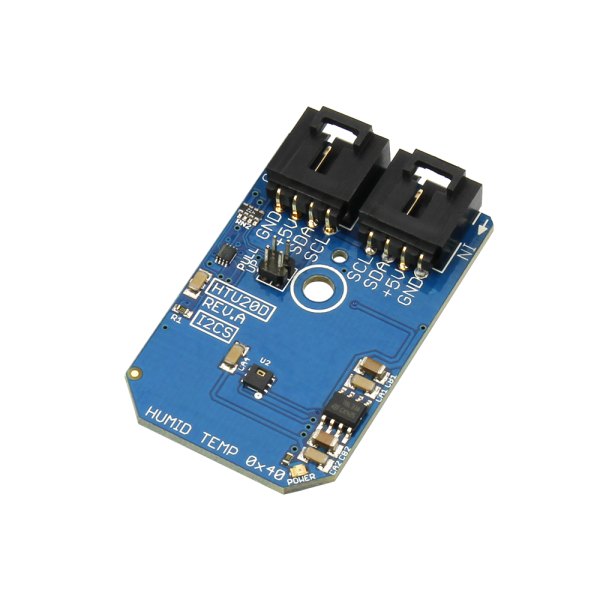

NCD PR5-6 - 커넥터가 위쪽에 있는 습도 온도 센서 미니 모듈
커넥터가 위쪽에 있는 습도 온도 센서 미니 모듈

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR5-6과⁣ 같은 계열 모델

  • PR5-8 — SHT25, 습도 ±1.8% RH·온도 ±0.2 °C의 개별 교정형
  • PR5-7 — HTU21D, 습도 ±2% RH·온도 ±0.3 °C의 저전력 설계
