14 bar까지 읽는⁣ 수심 측정 모듈

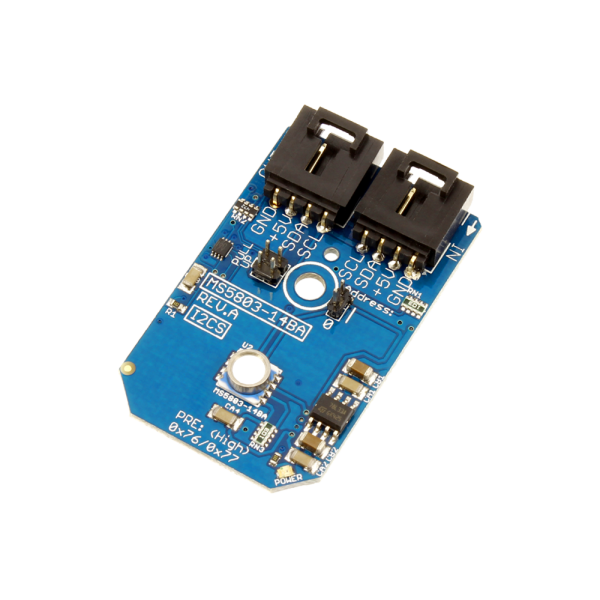

NCD PR6-42 압력·온도 센서 I2C 미니 모듈⁣ 센서 칩 : MS5803-14BA⁣ 압력 범위 : 0~14 bar⁣ 압력 분해능 : 0.2 mbar (최고 설정)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-42는 0~14 bar 압력을 24비트로 읽는 수심 측정용 압력·온도 센서 I2C 미니 모듈(Pressure & Temperature Sensor I2C Mini Module)입니다. MS5803-14BA 칩을 실장해 압력 분해능 0.2 mbar, 수심 분해능 1 cm 이하를 갖췄습니다. (주)테솔이 국내에 공식 공급합니다.

MS5803-14BA는 수심 측정 시스템에 맞춰 설계된 14 bar 모듈입니다. 보정 계수가 공장에서 기록되어 있어 호스트는 보정 값을 읽어 압력과 온도를 계산합니다.

0~14 bar

압력 범위

0.2 mbar

압력 분해능

1 cm 이하

수심 분해능

24비트

ADC

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

5종

압력 범위 구성

24비트

ADC 분해능

1 ms

최소 변환 시간

0x77

I2C 시작 주소

사양

MS5803-14BA 기반⁣ PR6-42 사양

항목사양
센서 칩MS5803-14BA
압력 범위0~14 bar
압력 분해능0.2 mbar (최고 설정), 설정별 1~0.2 mbar
수심 분해능1 cm 이하
온도 범위-40~85 °C
ADC24비트 ΔΣ
변환 시간최소 1 ms 이하
I2C 기본 주소0x77
모듈 전원5 VDC
연결4핀 I2C 미니 모듈 커넥터
구성품센서 모듈 1개, I2C 케이블 1개

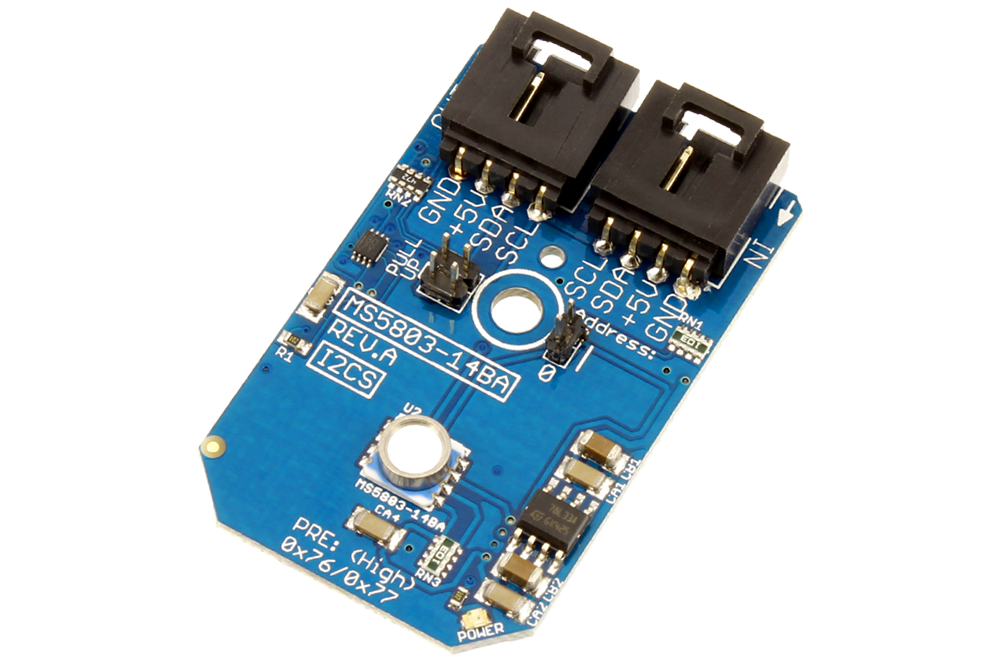

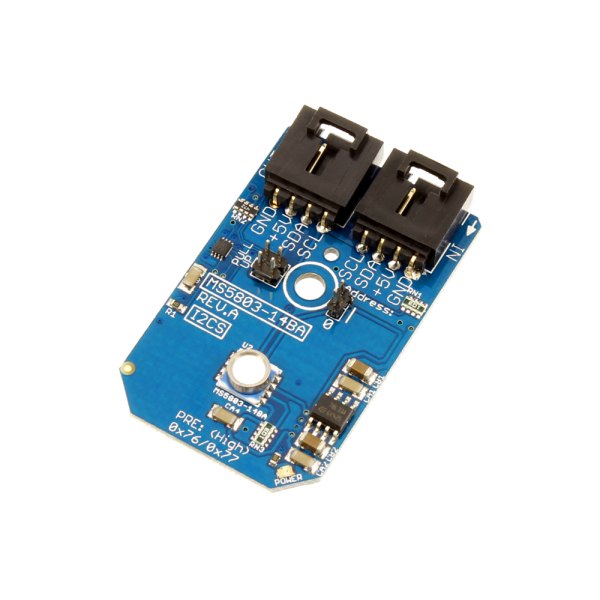

NCD PR6-42 - 압력 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
압력 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

수심 장치 연결

PR6-42를⁣ 호스트에 연결하는 방법

수심 측정 장치 안에서는 호스트 보드와 PR6-42를 동봉된 I2C 케이블 한 가닥으로 연결합니다. 호스트 포트에 풀업이 없다면 모듈 쪽 4.7K 점퍼를 켜 두세요.

호스트에 맞는 NCD I2C 쉴드나 어댑터는 별도로 필요합니다. I2C 케이블 1개는 기본으로 들어 있습니다.

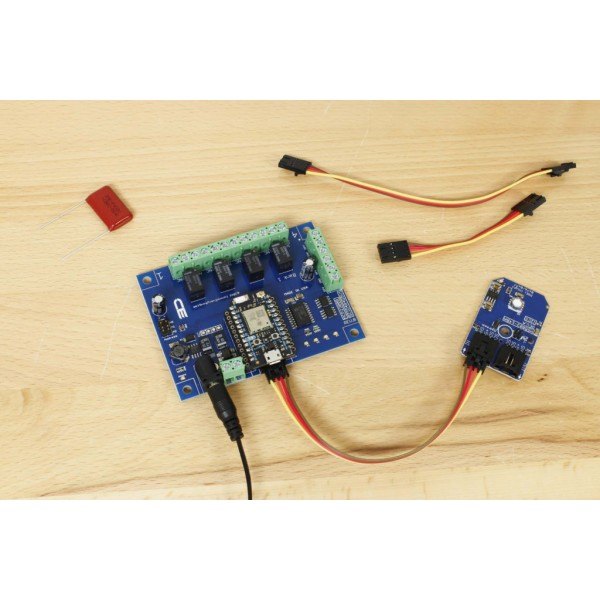

NCD PR6-42 - 컨트롤러 보드에 센서 모듈과 케이블을 연결한 모습
컨트롤러 보드에 센서 모듈과 케이블을 연결한 모습

활용 분야

수심 기록과⁣ 잠수 장비

  • 수심 측정 시스템
  • 다이빙 컴퓨터

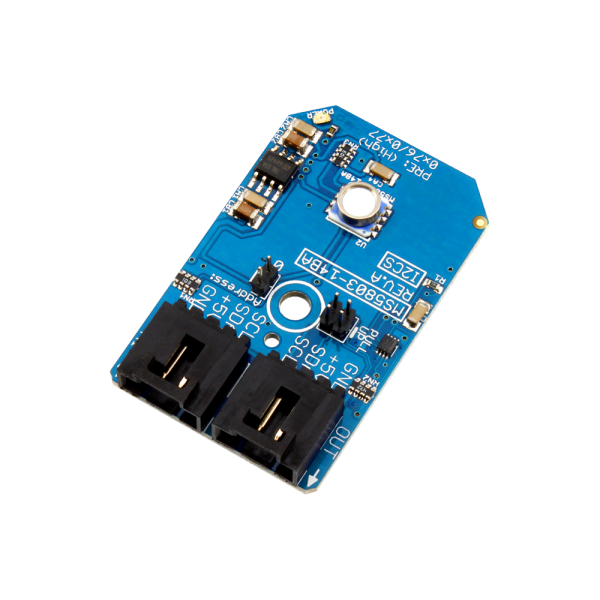

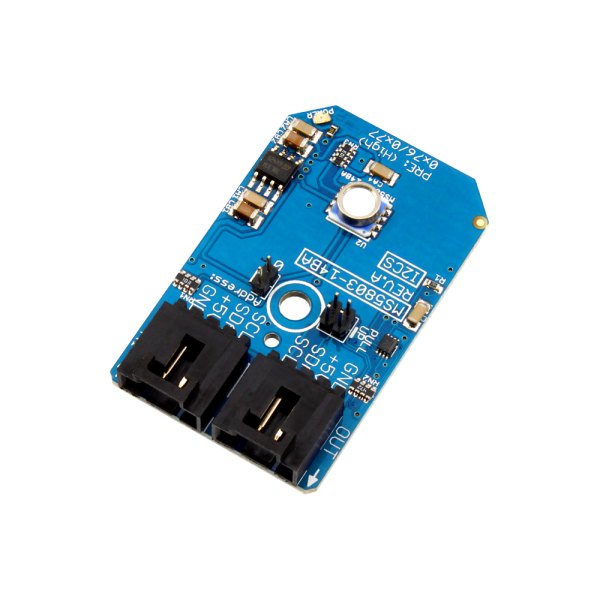

NCD PR6-42 - 기판 뒷면의 커넥터와 압력 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 압력 센서 칩이 보이는 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-42와 범위가⁣ 다른 형제 모델

  • PR6-38 — MS5803-01BA, 10~1300 mbar 저압형, 고도 분해능 10 cm
  • PR6-40 — MS5803-05BA, 0~5 bar, 온도 정확도 ±2.5 °C(0~85 °C)
  • PR6-41 — MS5803-07BA, 0~7 bar, 분해능 공기 중 0.4 m·수중 1 mm
  • PR6-43 — MS5803-30BA, 0~30 bar, 수심 분해능 2.5 cm 이하
