NCD MS5803은 1~130 kPa(01BA)부터 1~3000 kPa(30BA)까지 5개 압력 범위 중에서 고르는 24비트 압력·온도 I2C 미니 모듈(고도계·수심 센서)입니다. 듀얼 모바일 고도계, 수심 측정 시스템, 다이빙 컴퓨터의 압력 측정점을 5 VDC I2C 버스에 연결합니다.

24비트 ADC가 압력과 온도를 함께 읽고 변환 시간은 최소 1 ms입니다. 고도 분해능은 모델에 따라 10 cm부터 50 cm까지이며, 압력 범위가 넓을수록 값이 커집니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

5종

압력 범위 구성

24비트

ADC 분해능

1 ms

최소 변환 시간

0x77

I2C 시작 주소

특징

범위별로 고르는
고분해능 압력 모듈

핵심 특징현장에서 달라지는 점
24비트 ADC압력과 온도를 24비트로 읽어 고도·수심의 미세 변화를 구분합니다.
최소 1 ms 변환빠른 변환으로 이동 중인 장치에서도 압력 변화를 촘촘하게 샘플링합니다.
5종 압력 범위측정 대상에 맞는 범위를 골라 불필요하게 넓은 범위에서 분해능을 잃지 않습니다.
압력·온도 동시 출력압력과 함께 온도를 디지털로 받아 온도 보상 계산을 호스트에서 바로 처리합니다.
우수한 장기 안정성장기 설치 장치에서 보정 주기를 늘려 유지보수 부담을 줄입니다.
단일 I2C 주소5종 모두 0x77 주소를 사용하므로 모델이 달라도 소프트웨어 구성이 같습니다.

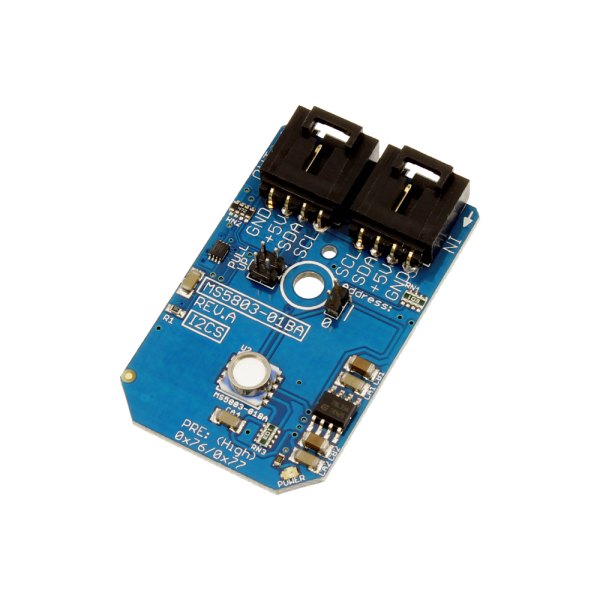

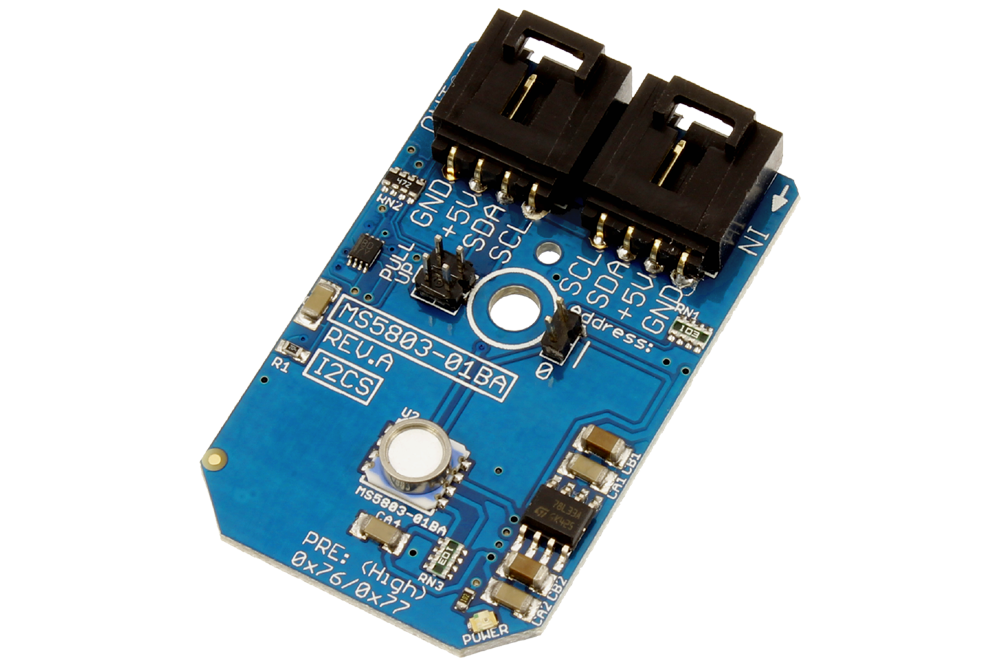

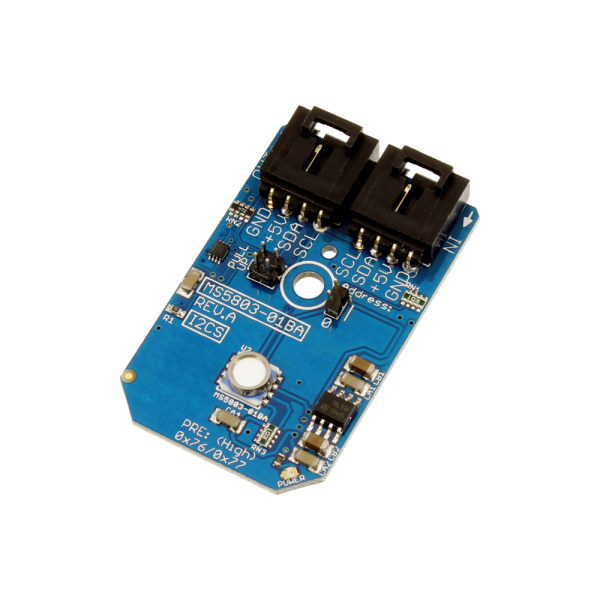

NCD PR6-38 - 압력 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
압력 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

범위 선택

최대 압력에 맞춘
범위 선택

최대 압력을 포함하는 가장 좁은 범위 선택

측정할 최대 압력을 포함하는 가장 작은 범위를 고릅니다. 범위가 좁을수록 고도 분해능이 세밀해지며 01BA는 10 cm, 30BA는 50 cm입니다. 고도나 낮은 압력은 01BA·05BA, 중간 압력은 07BA, 깊은 수심이나 높은 압력은 14BA·30BA가 맞습니다.

5종 모두 I2C 시작 주소가 0x77이므로 한 버스에 여러 모델을 동시에 연결할 수 없습니다. 서로 다른 범위를 함께 사용해야 하면 호스트에서 I2C 버스를 분리하세요.

사양

5종 모델 비교와
공통 사양

모델부품압력 범위분해능온도 정확도
PR6-38MS5803-01BA1~130 kPa고분해능 (10 cm)해당 없음
PR6-40MS5803-05BA1~500 kPa고분해능 (30 cm)±2.5 °C
PR6-41MS5803-07BA1~700 kPa고분해능 (40 cm)±0.8 °C
PR6-42MS5803-14BA1~1400 kPa고분해능 (40 cm)해당 없음
PR6-43MS5803-30BA1~3000 kPa고분해능 (50 cm)해당 없음

시리즈 공통 사양

항목사양
ADC24비트
변환 시간최소 1 ms
장기 안정성우수
I2C 시작 주소0x77
규정RoHS 준수
동작 전원5 VDC
연결4핀 I2C 미니 모듈 커넥터
구성품센서 모듈 (모델별 1종), 4선 I2C 케이블 1개

활용 분야

고도와 수심을
읽는 장치

  • 듀얼 모바일 고도계 — 두 센서의 값을 비교해 고도 오차를 줄입니다.
  • 깊이 측정 시스템 — 수심에 맞는 압력 범위를 골라 깊이를 기록합니다.
  • 다이빙 컴퓨터 같은 수중 장비 — 압력과 온도를 함께 읽어 잠수 정보를 계산합니다.
  • 고도·압력 복합 장비 — 두 값을 함께 보는 장비에 적용합니다.

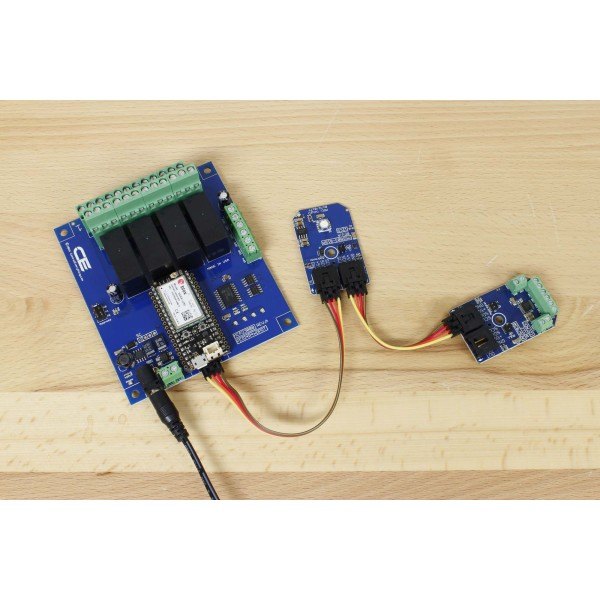

NCD PR6-38 - 무선 컨트롤러 보드에 센서 모듈 두 개를 연결한 모습
무선 컨트롤러 보드에 센서 모듈 두 개를 연결한 모습

선택 가이드

최대 압력에 맞는
모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
고도나 낮은 압력을 읽을 때PR6-38 (01BA), PR6-40 (05BA)10~30 cm의 세밀한 고도 분해능을 얻습니다.
중간 압력을 읽을 때PR6-41 (07BA)1~700 kPa 범위를 40 cm 분해능으로 읽습니다.
깊은 수심이나 높은 압력을 읽을 때PR6-42 (14BA), PR6-43 (30BA)1400 kPa 또는 3000 kPa까지 측정합니다.

구성·옵션

MS5803 구성품과
호스트 연결

  • 구성품 — MS5803 모듈 1개(모델별 1종)와 4선 I2C 케이블 1개.
  • 별매 — 호스트용 NCD I2C 쉴드 또는 어댑터.
  • 품번 — PR6-38, PR6-40, PR6-41, PR6-42, PR6-43.

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

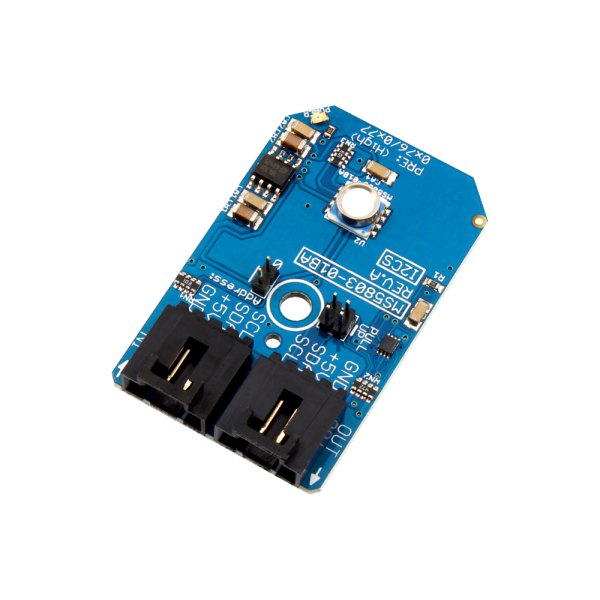

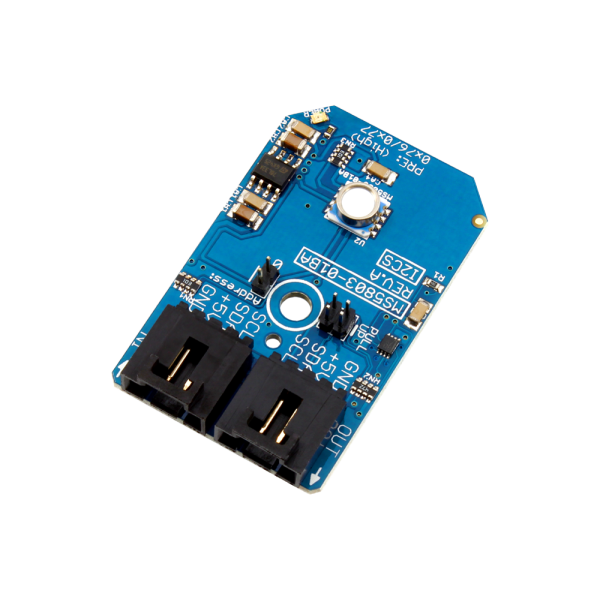

NCD PR6-38 - 기판 뒷면의 커넥터와 압력 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 압력 센서 칩이 보이는 모습

관련 제품

MS5803과 함께 보는
압력 센서
