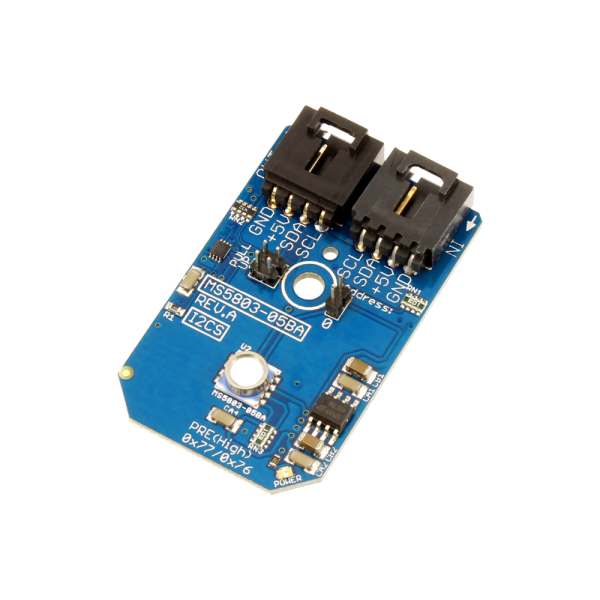

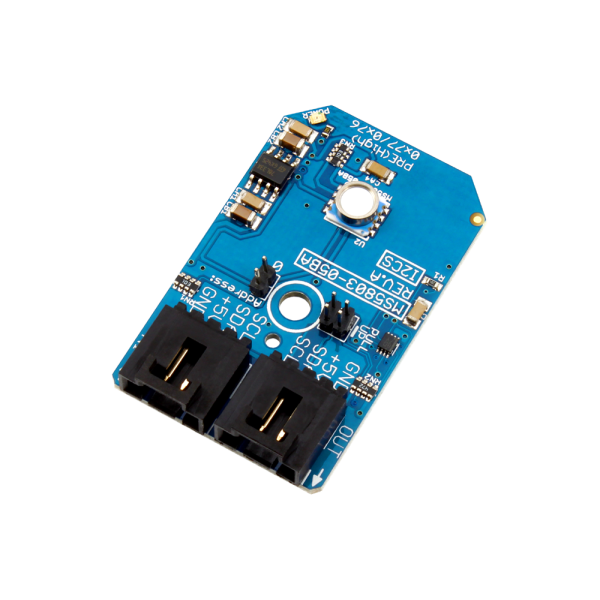

NCD PR6-40 MS5803-05BA 고해상도 24 비트 고도계 및 온도 센서 ± 2.5 ° C I2C 미니 모듈

NCD PR6-40 MS5803-05BA 고해상도 24 비트 고도계 및 온도 센서 ± 2.5 ° C I2C 미니 모듈

MODEL
PR6-40
브랜드
NCD
제품문의 구매하기

5 bar까지 읽는⁣ 고도·다이빙 모듈

NCD PR6-40 압력·온도 센서 I2C 미니 모듈⁣ 센서 칩 : MS5803-05BA⁣ 압력 범위 : 0~5 bar⁣ 고도 분해능 : 30 cm

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-40은 0~5 bar 압력과 온도를 24비트로 읽는 압력·온도 센서 I2C 미니 모듈(Pressure & Temperature Sensor I2C Mini Module)입니다. 고도계·다이빙 모듈인 MS5803-05BA를 실장했고 고도 분해능은 30 cm입니다. (주)테솔이 국내에 공식 공급합니다.

대기압보다 높은 수압까지 다루면서도 온도 정확도가 0~85 °C에서 ±2.5 °C로 규정되어 있습니다. 보정 계수는 공장에서 칩에 기록됩니다.

0~5 bar

압력 범위

30 cm

고도 분해능

±2.5 °C

온도 정확도(0~85 °C)

5 VDC

모듈 전원

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

5종

압력 범위 구성

24비트

ADC 분해능

1 ms

최소 변환 시간

0x77

I2C 시작 주소

사양

PR6-40 MS5803-05BA⁣ 상세 사양

항목사양
센서 칩MS5803-05BA
압력 범위0~5 bar
압력 분해능0.195~0.036 mbar (오버샘플링 설정별)
고도 분해능30 cm
온도 범위-40~85 °C
온도 정확도±2.5 °C (0~85 °C), ±5.0 °C (-40~85 °C)
ADC24비트 ΔΣ
변환 시간최소 1 ms 이하
I2C 기본 주소0x77
모듈 전원5 VDC
연결4핀 I2C 미니 모듈 커넥터
구성품센서 모듈 1개, I2C 케이블 1개

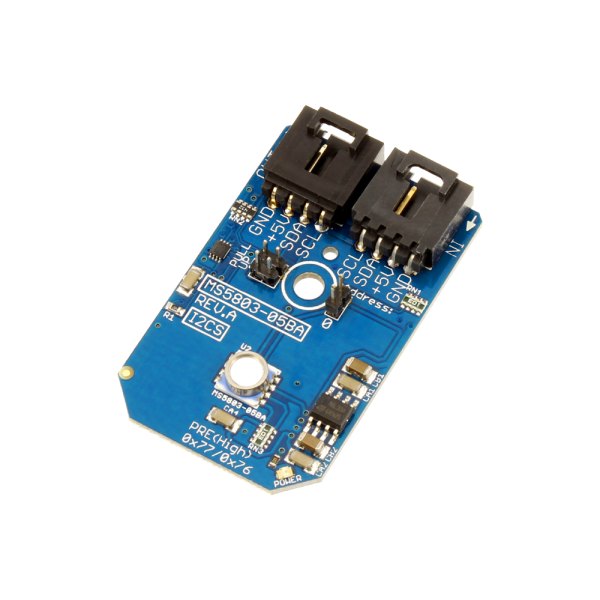

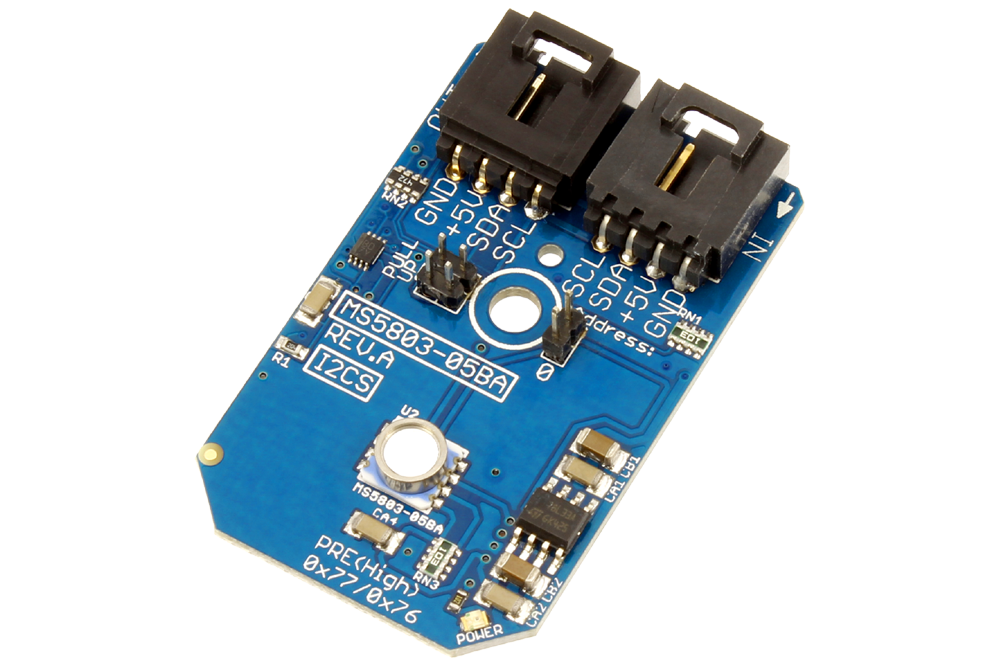

NCD PR6-40 - 압력 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
압력 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

연결

PR6-40을⁣ I2C 버스에 연결

PR6-40은 4핀 플러그 방식이라 기존 I2C 체인 끝에 꽂기만 하면 됩니다. 풀업이 없는 포트에 연결할 때는 기판 점퍼로 4.7K 저항을 연결합니다.

호스트용 NCD I2C 쉴드나 어댑터는 별도로 준비하세요. I2C 케이블 1개는 기본으로 들어 있습니다.

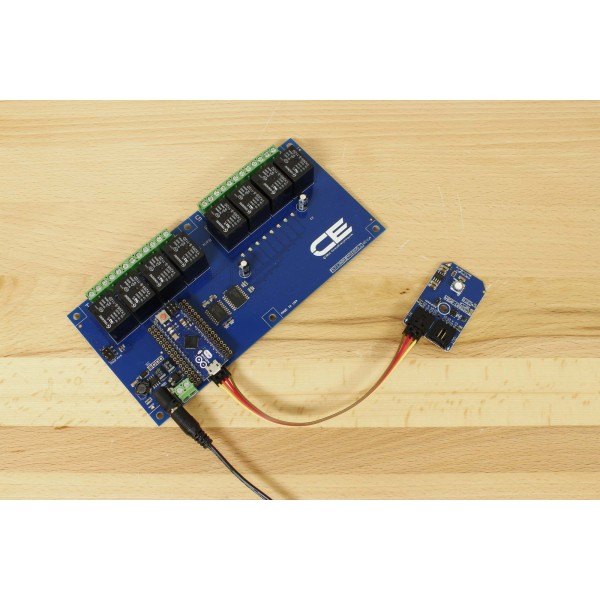

NCD PR6-40 - 릴레이 보드에 센서 모듈 한 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 한 개를 케이블로 연결한 모습

활용 분야

5 bar 범위의⁣ 고도·수심 장비

  • 모바일 고도계·수심계 겸용 장치
  • 다이빙 컴퓨터

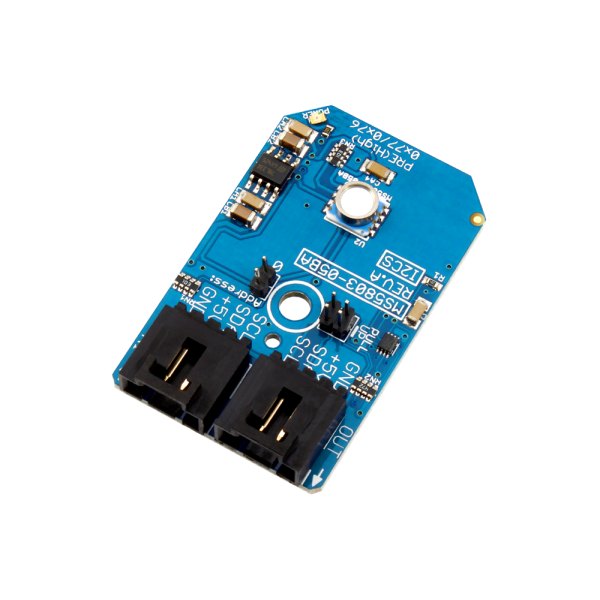

NCD PR6-40 - 기판 뒷면의 커넥터와 압력 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 압력 센서 칩이 보이는 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-40보다 범위가⁣ 좁거나 넓은 모델

  • PR6-38 — MS5803-01BA, 10~1300 mbar 저압형, 고도 분해능 10 cm
  • PR6-41 — MS5803-07BA, 0~7 bar, 분해능 공기 중 0.4 m·수중 1 mm
  • PR6-42 — MS5803-14BA, 0~14 bar, 수심 분해능 1 cm 이하
  • PR6-43 — MS5803-30BA, 0~30 bar, 수심 분해능 2.5 cm 이하
