NCD PR6-41 압력·온도 센서 I2C 미니 모듈⁣ 센서 칩 : MS5803-07BA⁣ 압력 범위 : 0~7 bar⁣ 분해능 : 공기 중 0.4 m, 수중 1 mm

견적 받기

NCD 한국 독점 공급 파트너

NCD PR6-41은 0~7 bar 압력을 24비트 ADC로 읽는 압력·온도 센서 I2C 미니 모듈(Pressure & Temperature Sensor I2C Mini Module)입니다. MS5803-07BA 고도계·다이빙용 칩을 실장해 분해능이 공기 중 0.4 m, 수중 1 mm입니다. (주)테솔이 국내에 공식 공급합니다.

한 칩으로 고도와 얕은 수심을 함께 다루려는 장치에 맞는 범위입니다. 동작 온도는 -20~85 °C로 다른 형제 모델보다 하한이 좁습니다.

0~7 bar

압력 범위

0.4 m / 1 mm

공기 중 / 수중 분해능

±1 °C

온도 정확도(0~40 °C)

5 VDC

모듈 전원

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

5종

압력 범위 구성

24비트

ADC 분해능

1 ms

최소 변환 시간

0x77

I2C 시작 주소

온도 출력

PR6-41 07BA 칩의⁣ 온도 정확도 조건

온도 정확도는 압력 400~1100 mbar 조건에서 0~40 °C ±1 °C, -20~85 °C ±2 °C입니다. 압력이 7000 mbar까지 올라가는 구간에서는 ±3 °C로 규정됩니다.

변환 시간은 가장 빠른 설정에서 1 ms 이하이고, 가장 높은 오버샘플링(OSR 4096)에서는 8.22 ms(대표값)입니다.

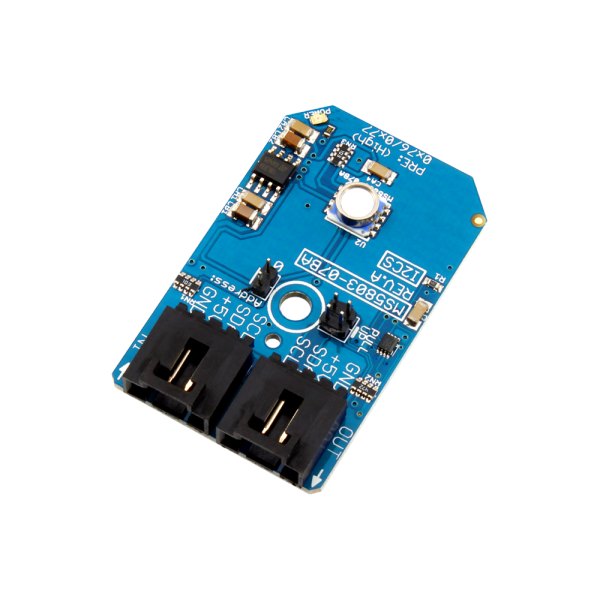

NCD PR6-41 - 기판 뒷면의 커넥터와 압력 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 압력 센서 칩이 보이는 모습

사양

PR6-41⁣ MS5803-07BA 사양표

항목사양
센서 칩MS5803-07BA
압력 범위0~7 bar
분해능공기 중 0.4 m, 수중 1 mm
동작 온도-20~85 °C
온도 정확도±1 °C (0~40 °C, 400~1100 mbar)
ADC24비트 ΔΣ
변환 시간최소 1 ms 이하
I2C 기본 주소0x77
모듈 전원5 VDC
구성품센서 모듈 1개, I2C 케이블 1개

설치

PR6-41 커넥터와⁣ 풀업 선택

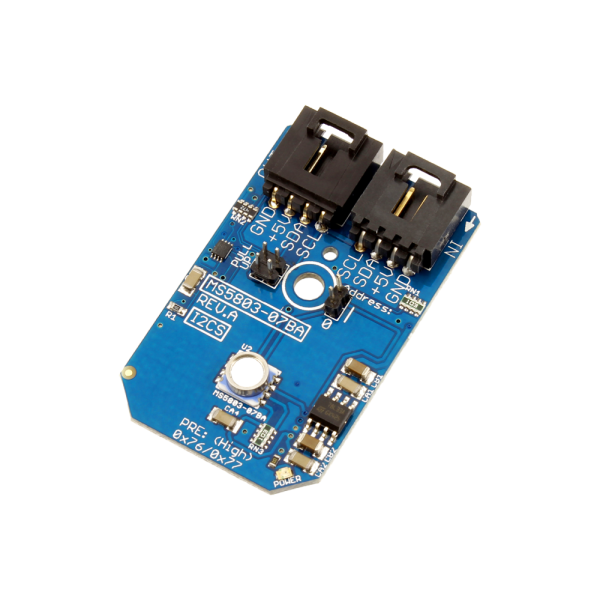

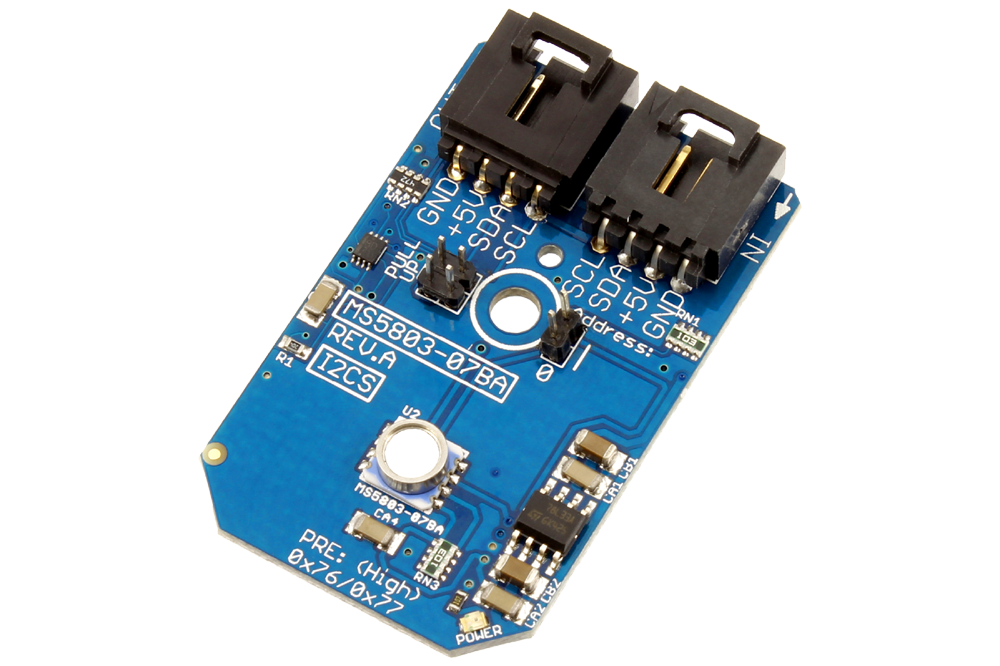

NCD PR6-41 MS5803-07BA 고해상도 24 비트 고도계 및 온도 센서 ± 0.8 ° C I2C 미니 모듈 제품 사진

4핀 플러그 데이지 체인

커넥터 두 개 중 하나는 호스트 쪽, 다른 하나는 다음 모듈 쪽으로 연결해 데이지 체인을 구성합니다. 4.7K 풀업 저항은 점퍼로 켜고 끌 수 있습니다.

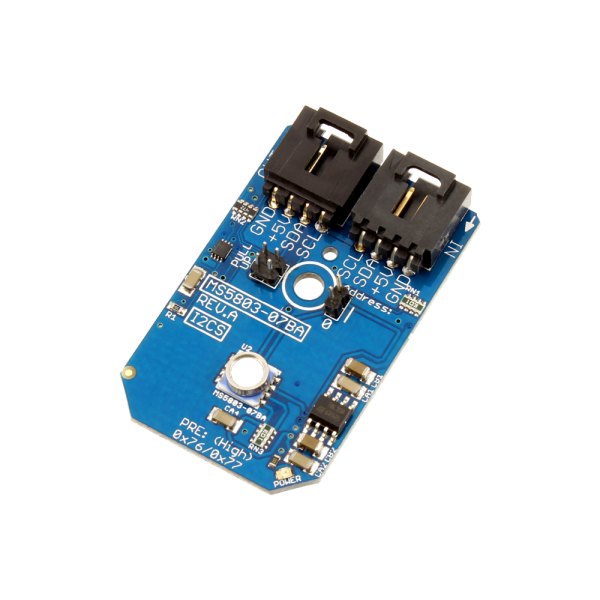

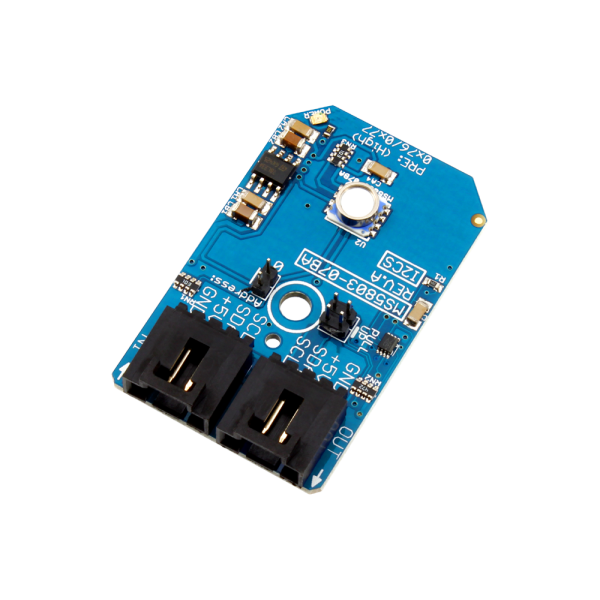

NCD PR6-41 - 압력 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
압력 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

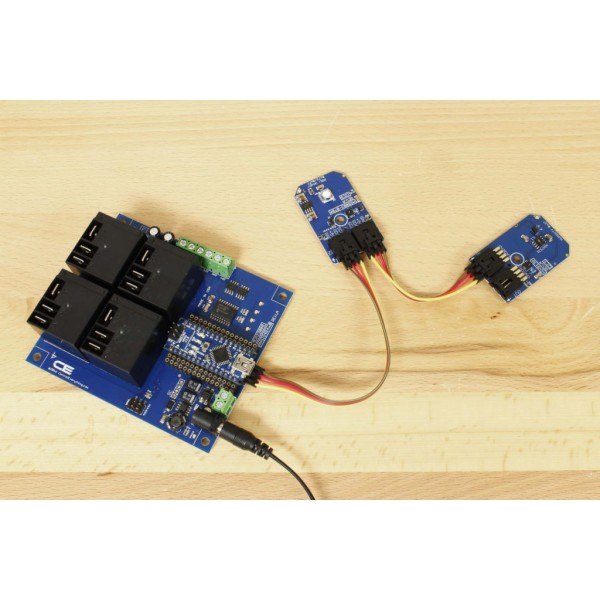

NCD PR6-41 - 릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습

활용 분야

PR6-41을⁣ 적용하는 장비

  • 다이빙 컴퓨터
  • 모바일 고도계·수심계 겸용 장치

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR6-41과 범위·분해능이⁣ 다른 모델

  • PR6-38 — MS5803-01BA, 10~1300 mbar 저압형, 고도 분해능 10 cm
  • PR6-40 — MS5803-05BA, 0~5 bar, 온도 정확도 ±2.5 °C(0~85 °C)
  • PR6-42 — MS5803-14BA, 0~14 bar, 수심 분해능 1 cm 이하
  • PR6-43 — MS5803-30BA, 0~30 bar, 수심 분해능 2.5 cm 이하

관련 제품

PR6-41과 함께⁣ 비교하는 센서
