NCD CKN6004 자석이있는 도어 및 창 자기 감지 스위치 SPST

NCD CKN6004 자석이있는 도어 및 창 자기 감지 스위치 SPST

MODEL
CKN6004
브랜드
NCD
제품문의 구매하기

문 열림·물체·온도를 감지해
NCD 컨트롤러에 알리는 센서

NCD 접점 · 광 · 온도 입력 센서

견적 받기

NCD 국내 정식 공급 파트너

NCD 접점·광·온도 입력 센서는 NCD 릴레이 컨트롤러의 입력에 연결하는 문·창 자기 감지 스위치 CKN6004, 나사산 자기 센서 374-1007, 광 반사 센서 365-1399, 10K Ω 서미스터 프로브 495-2172와 495-2171의 5종입니다.

센서 신호는 Fusion, Reactor, ProXR 같은 NCD 컨트롤러 입력으로 들어가고, 온도는 10K 서미스터 프로브로 측정합니다. 문·창 감지, 차고 문 감지, 광 반사, 온도 측정으로 용도가 나뉘는 이 센서군은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

5종

접점·광·온도 입력 센서

SPST

상시 열림 접점 자기 센서

10K Ω

서미스터 프로브 2종

±2 %

495-2171 서미스터 오차

특징

문 열림부터 온도까지
입력 신호

핵심 특징현장에서 달라지는 점
자석 포함CKN6004에는 자석과 자석 감지기가 함께 들어 있어 별도 부품 없이 문·창 감지를 구성할 수 있습니다.
6 in 리드선CKN6004는 두 가닥 리드선이 있어 컨트롤러 입력까지 바로 배선합니다.
나사산 장착374-1007은 너트 2개로 위치를 고정하므로 설치 현장에서 감지 거리를 조정할 수 있습니다.
자기장 민감374-1007은 자기장에 가장 민감한 자기 감지 스위치여서 차고 문과 산업용 감지에 맞습니다.
광 반사 감지적외선 LED와 광 센서가 흰 표면 근처의 물체를 감지하므로 접촉 없이 회전 휠의 움직임을 읽습니다.
온도 범위와 오차495-2172는 −55 ~ 155 °C에 ±3 %, 495-2171은 0 ~ 100 °C에 ±2 %입니다.
컨트롤러 호환CKN6004와 374-1007은 Mir 시리즈, Fusion, Reactor, ProXR과 호환됩니다.

접점 센서

문·창과 차고 문
자기 감지

CKN6004는 SPST 상시 열림 접점의 문·창 감지 스위치로 6 in 리드선과 자석, 나사 4개, 접착 테이프가 포함됩니다. 자석을 아주 가까이 두어야 하므로 차고 문에는 권하지 않습니다.

차고 문과 산업용 감지에는 나사산 자기 센서 374-1007을 선택합니다. 너트 2개로 위치를 조정하며 자석은 별도로 준비합니다.

자석과 센서 설치

센서와 자석은 문틀과 문짝에 마주 보게 설치해 문이 닫히면 접점이 붙도록 합니다. 두 부품의 간격을 먼저 확인한 뒤 고정하세요.

광·온도 센서

반사광 감지와
서미스터 측정

365-1399는 적외선 LED와 포토트랜지스터로 구성한 광 반사 센서이며 18 in 케이블과 플라스틱 장착 브래킷이 있습니다. LED 선 2가닥과 광 센서 선 2가닥을 Fusion 또는 Reactor 컨트롤러에 연결합니다.

서미스터는 컨트롤러에 직접 연결하지 않고 NCD 아날로그-디지털 변환기를 거칩니다. 495-2172는 에폭시 캡슐형으로 넓은 온도 범위를, 495-2171은 구리 캡슐형으로 상온 위주의 범위를 측정합니다.

사양

5개 센서 비교와
공통 사양

모델명종류출력 · 오차특징
CKN6004문 · 창 자기 감지 스위치SPST 상시 열림 접점6 in 리드선 2가닥, 자석 포함, 나사 4개와 접착 테이프
374-1007나사산 자기 감지 센서SPST 상시 열림 접점너트 2개로 위치 조정, 가장 민감한 자기 감지 스위치, 자석 별도
365-1399광 반사 센서적외선 LED + 포토트랜지스터18 in 케이블, 플라스틱 장착 브래킷
495-2172서미스터 10K Ω 프로브오차 ±3 %−55 ~ 155 °C, 에폭시 캡슐
495-2171서미스터 10K Ω 프로브오차 ±2 %0 ~ 100 °C, 구리 캡슐, NCD 아날로그-디지털 변환기와 사용

시리즈 공통 사양

항목사양
연결 대상NCD 릴레이 컨트롤러 입력 (Mir 시리즈, Fusion, Reactor, ProXR)
자석CKN6004 포함 · 374-1007 별도
장착 부품CKN6004 나사 4개와 접착 테이프 · 374-1007 너트 2개
케이블CKN6004 6 in 리드선 · 365-1399 18 in 케이블
서미스터 저항10K Ω

활용 분야

보안·산업·환경
입력 감지

  • 보안 알람 — 문과 창의 열림을 감지합니다.
  • 산업 설비 — 자석의 근접을 감지합니다.
  • 물체 감지 — 흰 표면 근처의 물체나 회전 휠을 읽습니다.
  • 온도 측정 — 공기 온도를 서미스터로 측정합니다.

선택 가이드

감지 대상별
권장 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
문 · 창 열림을 감지할 때CKN6004자석이 포함된 SPST 상시 열림 스위치입니다.
차고 문이나 산업용 자기 감지374-1007너트로 위치를 조정하는 가장 민감한 자기 센서입니다.
흰 표면 근처 물체나 회전 휠 감지365-1399적외선 LED와 포토트랜지스터의 반사광 방식입니다.
영하부터 고온까지 측정할 때495-2172에폭시 캡슐, 오차 ±3 %입니다.
상온 위주로 측정할 때495-2171구리 캡슐, 오차 ±2 %입니다.

구성·옵션

5종 센서의 구성

구분내용
모델CKN6004, 374-1007, 365-1399, 495-2172, 495-2171
자석CKN6004 포함 · 374-1007 별도
장착 부품CKN6004 나사 4개와 접착 테이프 · 374-1007 너트 2개
케이블CKN6004 6 in 리드선 · 365-1399 18 in 케이블

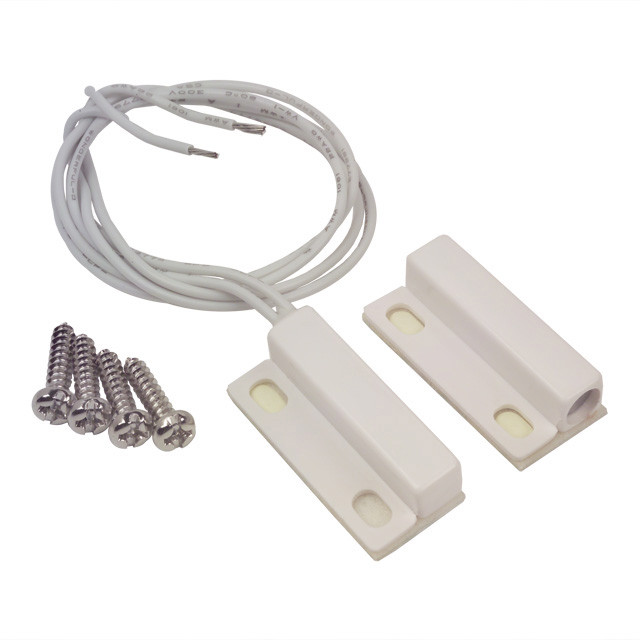

NCD CKN6004 - 리드선이 달린 도어용 자석 감지 스위치와 고정 나사
리드선이 달린 도어용 자석 감지 스위치와 고정 나사
