NCD ProXR Lite 장거리 무선 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR Lite 장거리 무선 릴레이(S3B 장거리 무선 릴레이 컨트롤러)는 컴퓨터에 꽂은 USB 모뎀과 무선으로 통신하며, 모뎀에서 최대 3.2 km 떨어진 곳에 설치한 릴레이 1·2·4·8개를 켜고 끄며 아날로그 입력 8채널을 읽습니다.

선택 안테나(미포함)를 가시거리에 설치하면 28마일까지 닿습니다. 모듈을 중계 노드로 이어 메시 네트워크를 구성하면 약 16마일 영역까지 통신 범위가 넓어지며, 통신 거리는 현장 조건에 따라 달라집니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

최대 3.2 km

USB 모뎀 기준 통신 거리

최대 28마일

가시거리·선택 안테나 사용

메시 네트워크

약 16마일 영역 구성

가상 COM

컴퓨터에서 시리얼로 제어

특징

무선 도달 거리와
메시 구성

핵심 특징현장에서 달라지는 점
USB 모뎀 방식컴퓨터에는 모뎀만 꽂고 컨트롤러는 멀리 설치하므로 배선 공사가 줄어듭니다.
고이득 안테나 선택선택 안테나(미포함)를 더하면 가시거리에서 도달 거리가 크게 늘어납니다.
메시 구성모듈 사이 약 2마일, 최대 8홉까지 중계해 한 번에 닿지 않는 구간을 잇습니다.
가상 COM 포트컴퓨터에서 가상 COM 포트로 통신해 시리얼 제어 프로그램을 그대로 사용합니다.
무선 아날로그 입력8채널 8·10비트 ADC로 0~5 VDC 입력을 읽어 원격 센서를 무선으로 모니터링합니다.
무료 베이스 스테이션소프트웨어로 명령을 학습하고 입력마다 최대 8가지 기능을 지정합니다.

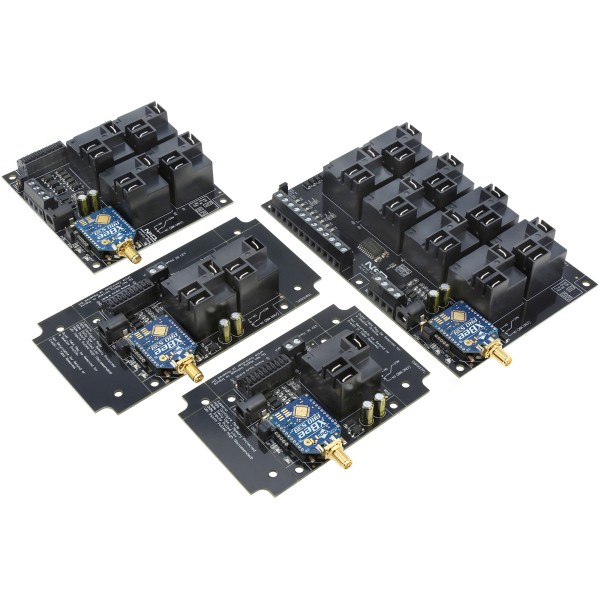

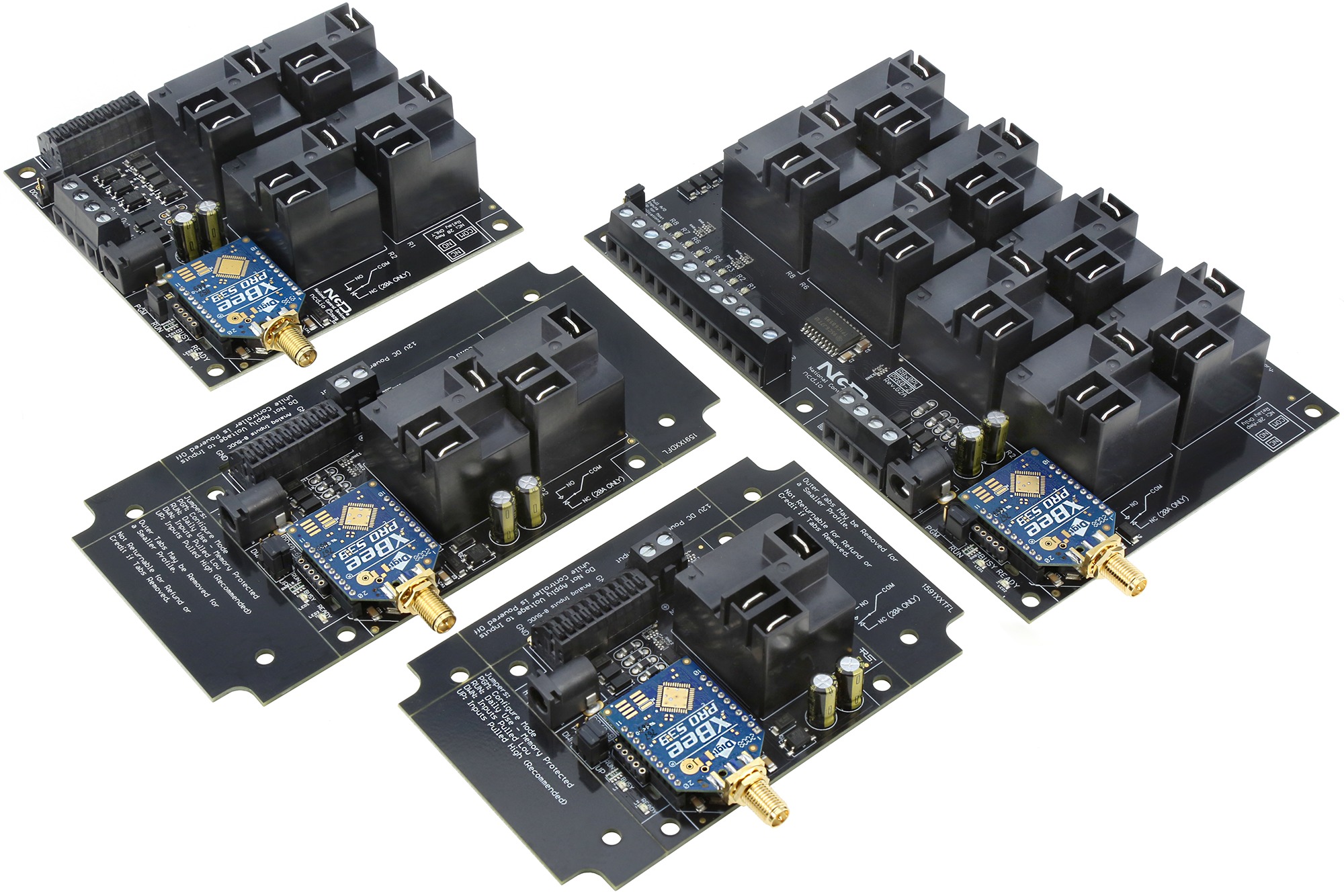

NCD PL_S3B_2030 - 무선 모듈이 장착된 대형 릴레이 컨트롤러 기판 4종 모음
무선 모듈이 장착된 대형 릴레이 컨트롤러 기판 4종 모음

통신 설계

통신 거리와
메시 구성 조건

모뎀에서 최대 3.2 km는 기준 거리입니다. 실내나 도시 설치에서는 정격 범위에 못 미칠 수 있으므로 설치 전에 현장 테스트를 진행하세요. 가시거리 28마일은 선택 안테나를 사용할 때의 값이며, 메시 구성에서는 중계 장치가 켜져 있어야 홉이 이어집니다.

원격 입력 연결 주의

아날로그 입력은 8채널, 0~5 VDC를 8비트(0~255) 또는 10비트(0~1023)로 읽습니다. 입력이 5 V를 넘으면 CPU가 손상될 수 있으므로 입력마다 220 Ohm 전류 제한 저항을 두고, 센서 출력 범위를 먼저 확인하세요.

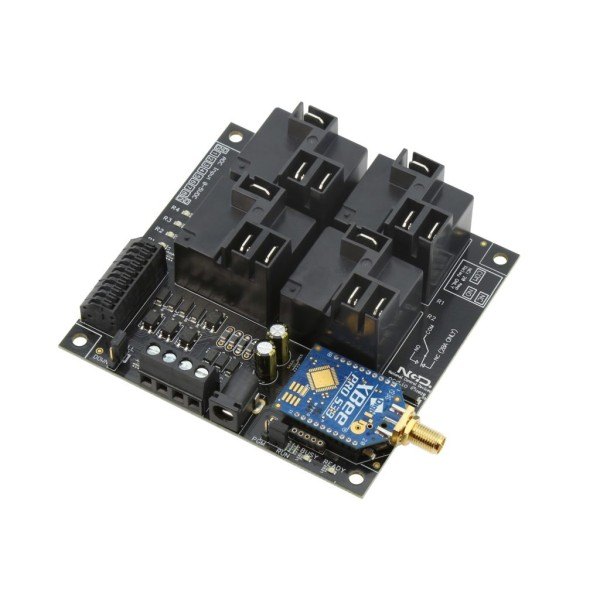

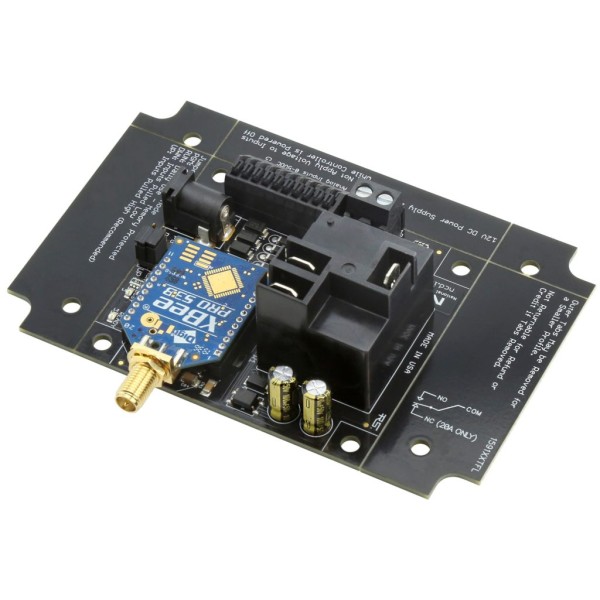

NCD PL_S3B_2030 - 무선 모듈과 안테나가 장착된 대형 릴레이 기판
무선 모듈과 안테나가 장착된 대형 릴레이 기판

전원 설계

장거리 무선 릴레이의
소비 전류와 전원

원격지 설비는 전원 여유가 부족하기 쉬우므로 최악의 소비 전류를 먼저 계산합니다. 릴레이 8개 모델은 대기 200 mA, 릴레이 480 mA, 장거리 무선 모듈 50 mA를 합쳐 730 mA이고, 모듈 단독 범위는 13~50 mA입니다. 이 값에 맞춰 12 VDC 공급장치 용량을 정합니다.

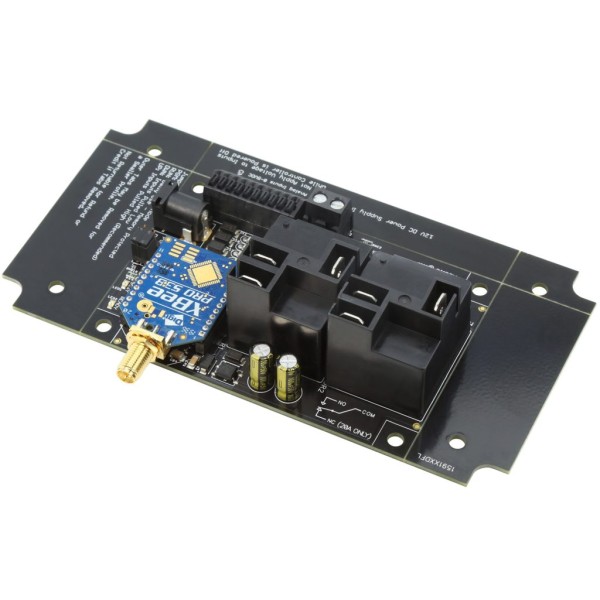

NCD PL_S3B_2030 - 무선 모듈과 릴레이 2개가 있는 케이스용 기판
무선 모듈과 릴레이 2개가 있는 케이스용 기판

사용 방법

ProXR Lite 장거리 무선 릴레이
USB 모뎀 연결과 명령

장거리 무선 릴레이는 PC에 꽂은 USB 모뎀이 가상 COM 포트로 잡히고, 이 포트로 보낸 ProXR 명령이 무선으로 컨트롤러에 전달됩니다. 명령 확인과 입력 기능 설정은 Windows용 Base Station 소프트웨어에서 진행합니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 COM 포트 연결, 명령 학습, 입력별 기능 지정
USB 모뎀 (가상 COM 포트)PC 쪽 무선 통신, 자체 프로그램의 명령 송수신
LabVIEW, Visual Studio 프로그램원격 릴레이 제어와 아날로그 입력 읽기 프로그램 작성

처음 연결하는 순서

순서할 일
1컨트롤러를 설치 위치에 두고 12 VDC 정전압 전원을 연결합니다.
2USB 모뎀을 PC에 꽂고 장치 관리자에서 가상 COM 포트 번호를 확인하세요. 포트가 보이지 않으면 FTDI VCP 드라이버를 설치합니다.
3Base Station을 실행해 그 COM 포트를 선택하고 컨트롤러가 응답하는지 확인하세요.
4릴레이 켜기·끄기를 시험한 뒤 자체 프로그램에서 같은 포트로 원시 바이트 명령을 보냅니다.
5실내나 도시 환경에서는 정격 거리에 못 미칠 수 있으므로 실제 설치 위치에서 통신을 시험하세요.

장거리 무선 ProXR Lite 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기 (응답 AA 01 55 00)
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기

API 형식은 AA, 바이트 수, 명령 바이트, 체크섬(앞 바이트 합의 하위 8비트) 순서입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장치의 안내서를 함께 확인하세요.

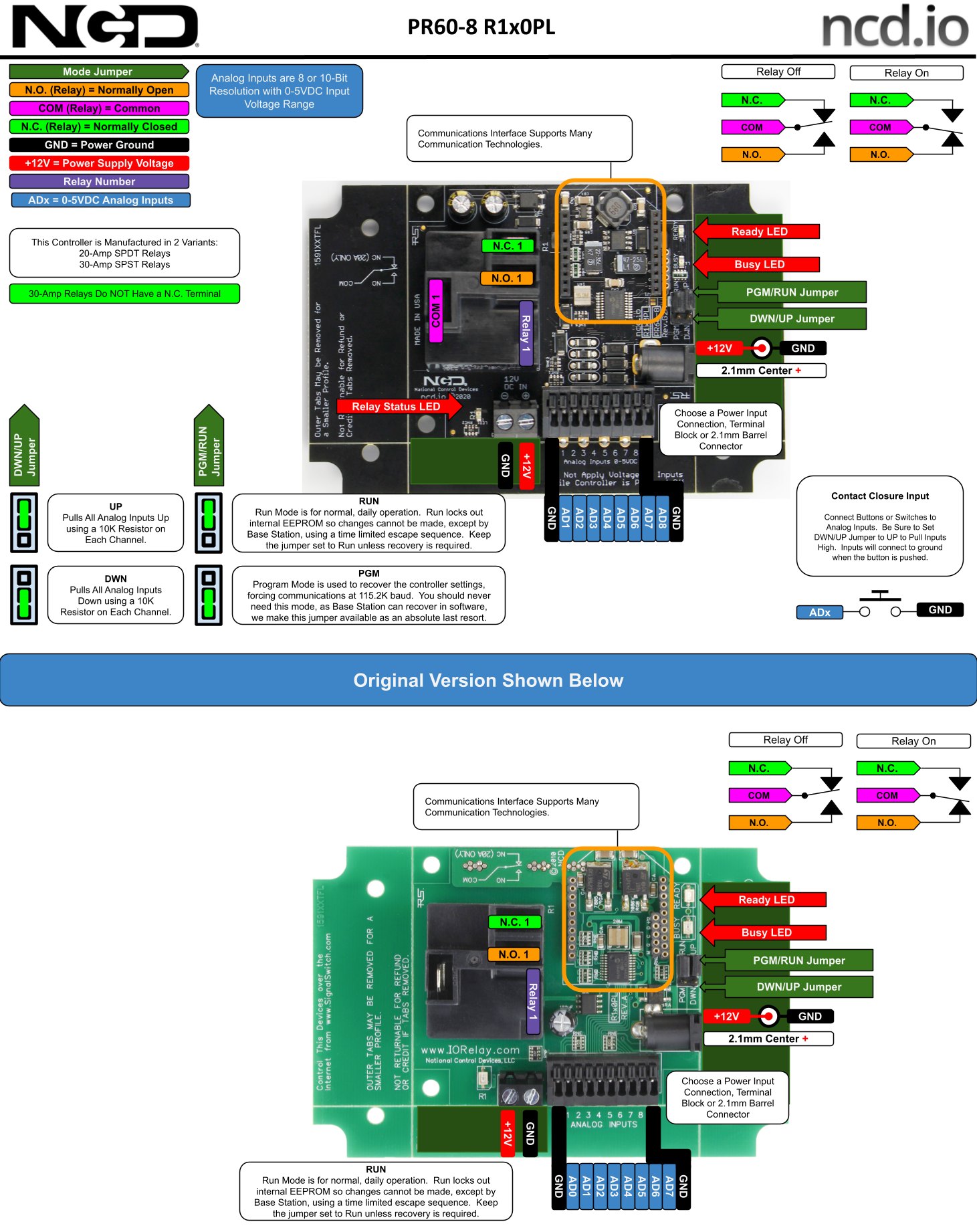

NCD PL_S3B_2030 - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사양

장거리 무선 3개 모델
구성과 공통 사양

모델명릴레이 수릴레이
PL_S3B_20301 · 2 · 4 · 8 중 선택20 A SPDT 또는 30 A SPST
PL_S3B_5101 · 2 · 4 · 8 중 선택5 A 또는 10 A SPDT
PL_S3B_SS1 · 2 · 4 · 8 중 선택솔리드스테이트 (SSR 별도 선택)

시리즈 공통 사양

항목사양
릴레이 수1 · 2 · 4 · 8개 중 선택
통신장거리 무선 (컴퓨터 쪽 USB 모뎀)
통신 거리모뎀에서 최대 3.2 km · 가시거리 고이득 안테나(미포함) 28 마일
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
작동 전압10 / 12 / 15 VDC (최소 / 표준 / 최대)
대기 전력 소비35 / 100 / 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비28 / 35 / 60 mA (작동 릴레이 1개당)
장거리 무선 모듈 전력 소비13 / 30 / 50 mA
메시 구성모듈 사이 약 2마일, 최대 8홉 (약 16마일 영역)
작동 온도 범위-40 ~ 85 °C
보관 온도 범위-55 ~ 85 °C
작동 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
기계적 수명10,000,000회 (구성 요소 등급)
전기적 수명100,000회 (최대 부하 시)
아날로그 입력8채널, 0~5 VDC, 8비트(0~255) 또는 10비트(0~1023)
기준 조건12 VDC 동작, 21 °C 기준

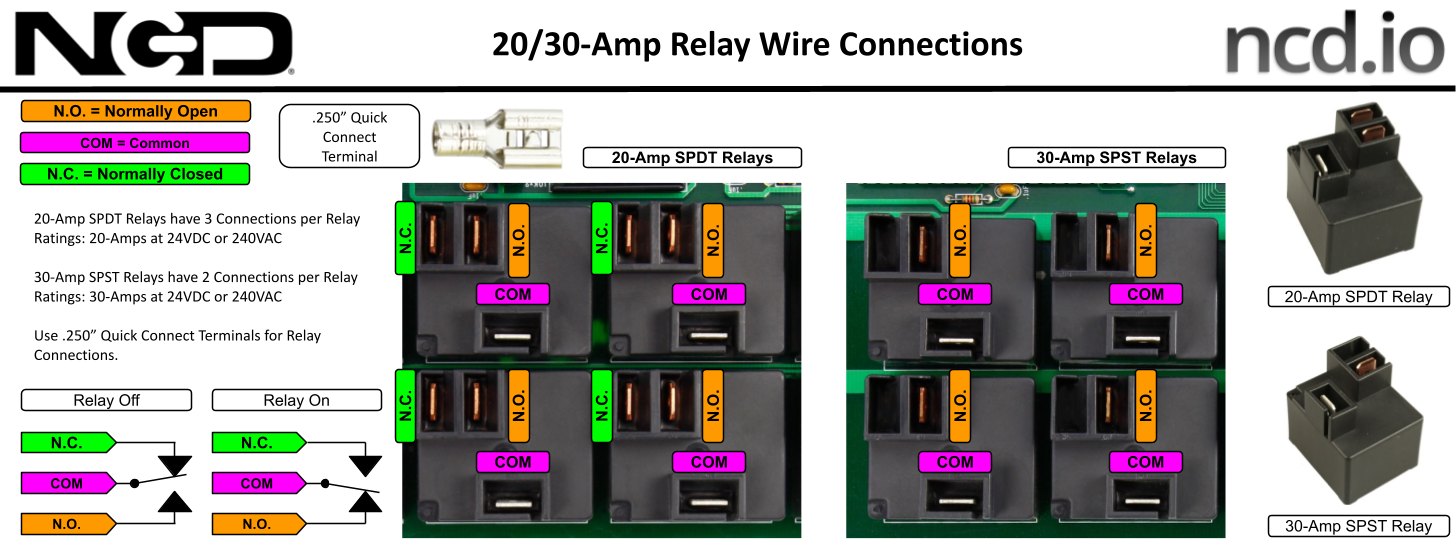

NCD PL_S3B_2030 - 20/30A 릴레이의 배선 연결 구성도
20/30A 릴레이의 배선 연결 구성도

활용 분야

장거리 무선이
적합한 현장

  • 원거리 설비 — 창고나 야외 설비처럼 멀리 떨어진 곳의 릴레이를 원격으로 켜고 끕니다.
  • 무선 부하 제어 — 컴퓨터에서 조명이나 펌프를 무선으로 개폐합니다.
  • 원격 센서 모니터링 — 멀리 있는 센서 입력을 무선으로 읽습니다.
  • 제어 프로그램 — LabVIEW나 Visual Studio로 제어 프로그램을 만듭니다.

선택 가이드

부하·거리별
선택 기준

이럴 때 (현장 조건)권장 구성선택 이유
중저 전력 부하를 개폐할 때PL_S3B_5105 A 또는 10 A SPDT 릴레이를 탑재합니다.
고전력 부하를 개폐할 때PL_S3B_203020 A SPDT 또는 30 A SPST 릴레이를 탑재합니다.
반도체 방식 스위칭이 필요할 때PL_S3B_SSSSR은 주문 때 유형을 지정합니다.
가까운 거리나 LAN 제어가 필요할 때이더넷·블루투스·USB ProXR Lite거리가 짧으면 유선이나 블루투스가 단순합니다.

구성·옵션

구성품과
별매 항목

항목내용
구성품장거리 무선 릴레이 컨트롤러 (구매 때 고른 릴레이 포함)
컴퓨터 쪽USB 모뎀 필요
안테나고이득 안테나는 선택 사양
릴레이 수1·2·4·8개 중 주문 때 지정
SSR솔리드스테이트 모델은 SSR 별도 선택
품번PL_S3B_510 · PL_S3B_2030 · PL_S3B_SS
