Digi ConnectCore 8M Mini

MODEL
Digi ConnectCore 8M Mini
브랜드
DIGI

1080p 영상 코덱과⁣ PCIe를 얹은 모듈

Digi ConnectCore 8M Mini 시스템 온 모듈⁣ 프로세서 : NXP i.MX 8M Mini⁣ 애플리케이션 코어 : Cortex-A53 4개, 1.6 GHz⁣ 실시간 코어 : Cortex-M4 400 MHz

견적 받기

Digi 한국 독점 공급 파트너

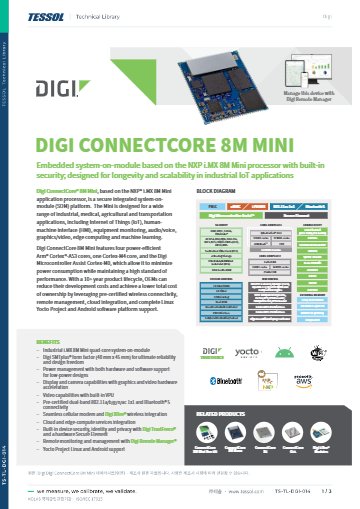

Digi ConnectCore 8M Mini는 NXP i.MX 8M Mini를 탑재한 40 × 45 mm SMTplus 시스템 온 모듈(SOM, System-on-Module)입니다. Cortex-A53 4개(1.6 GHz)에 Cortex-M4 400 MHz 코어, VPU를 갖췄고 1080p60 HEVC(H.265) 디코드를 처리합니다.

PCIe 2.0 1개와 USB 2.0 OTG 2개, LPDDR4 최대 2 GB(32비트)를 갖춰 카메라·디스플레이 입출력이 들어가는 장비에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

1.6 GHz

Cortex-A53 4코어

1080p60

HEVC(H.265) 디코드

2 GB

LPDDR4 최대 용량

PCIe 2.0

1개

VPU·그래픽

8M Mini의 영상 처리와⁣ 디스플레이 출력

항목내용
VPU1080p60 HEVC(H.265) 디코드, VP9·H.264·VP8 인코드/디코드
GPUGCNanoUltra(3D) + GC320(2D)
디스플레이LCDIF 1080p60, MIPI DSI 4레인
카메라MIPI CSI 4레인

8M Mini 파트 넘버

8M Mini SOM 3종과⁣ 개발 키트 품번

파트 넘버구성
CC-MX-ET7D-ZN쿼드 코어, eMMC 8 GB, LPDDR4 1 GB, 이더넷
CC-MX-ET8D-ZN쿼드 코어, eMMC 8 GB, LPDDR4 2 GB, 이더넷
CC-WMX-ET8D-NN쿼드 코어, eMMC 8 GB, LPDDR4 2 GB, 무선
CC-WMX8MM-KIT8M Mini 개발 키트
CC-ACC-LCDH-1010인치 WXGA LCD 응용 키트

무선 SKU(CC-WMX)에는 듀얼밴드 Wi-Fi(802.11a/b/g/n/ac)와 Bluetooth 5가 들어 있습니다. 무선 SKU의 국내 사용 가능 여부는 문의해 주세요.

개발 키트

CC-WMX8MM-KIT에⁣ Yocto 펌웨어 설치하기

CC-WMX8MM-KIT에서는 Digi Embedded Yocto 펌웨어를 개발 PC의 UUU 스크립트나 microSD 카드로 eMMC에 설치합니다. 시리얼 콘솔은 115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 엽니다.

순서할 일
1시리얼 터미널을 위 설정으로 엽니다. PuTTY는 USB 시리얼 드라이버와 맞지 않아 권장하지 않습니다.
2개발 PC와 보드의 USB recovery 커넥터를 micro USB 케이블로 연결합니다.
3보드를 리셋한 직후 터미널에서 아무 키나 눌러 자동 부팅을 멈추고 U-Boot 프롬프트(=>)를 띄우세요.
4U-Boot에서 fastboot 0을 실행하고, 개발 PC에서 펌웨어 압축을 푼 폴더로 이동해 install_linux_fw_uuu.sh를 실행합니다.
5설치가 끝나면 보드가 자동으로 부팅됩니다. recovery 커넥터의 micro USB 케이블을 뽑고 사용자 root, 비밀번호 없이 로그인합니다.
명령하는 일
=> fastboot 08M Mini 개발 키트를 UUU 설치 대기 상태로 전환
$ ./install_linux_fw_uuu.sh개발 PC에서 기본 이미지(dey-image-qt) 설치, -h로 옵션 확인

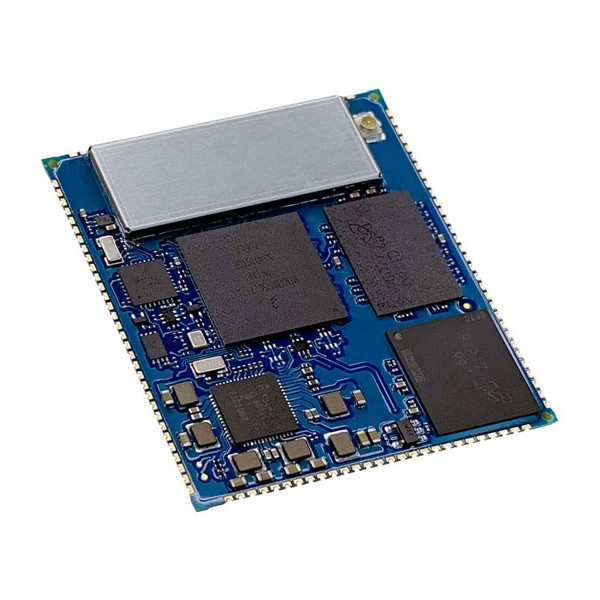

Digi ConnectCore 8M Mini - 방열판이 부착된 소형 임베디드 모듈 외형
방열판이 부착된 소형 임베디드 모듈 외형

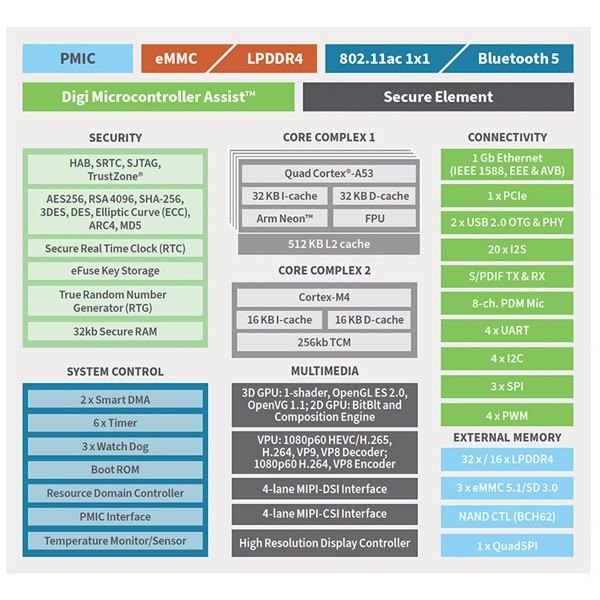

Digi ConnectCore 8M Mini - SoC 내부 기능 블록 구성도
SoC 내부 기능 블록 구성도

8M Mini 사양

i.MX 8M Mini 구성 사양

항목사양
프로세서NXP i.MX 8M Mini
애플리케이션 코어Cortex-A53 4개, 1.6 GHz
실시간 코어Cortex-M4 400 MHz
eMMC최대 8 GB
LPDDR4최대 2 GB (32비트)
USBUSB 2.0 OTG 2개
PCIePCIe 2.0 1개
SD/MMCuSDHC 3개
UART / I2C / SPI5개 / 4개 / 3개 + Quad SPI 1개
이더넷1포트 10/100/1000 Mbps + AVB
크기 (L × W × H)40 × 45 × 3.5 mm
운영체제Digi Embedded Yocto Linux, Android
동작 온도-40 ~ 85 °C, 외함 설계에 따라 달라짐
보관 온도-50 ~ 125 °C

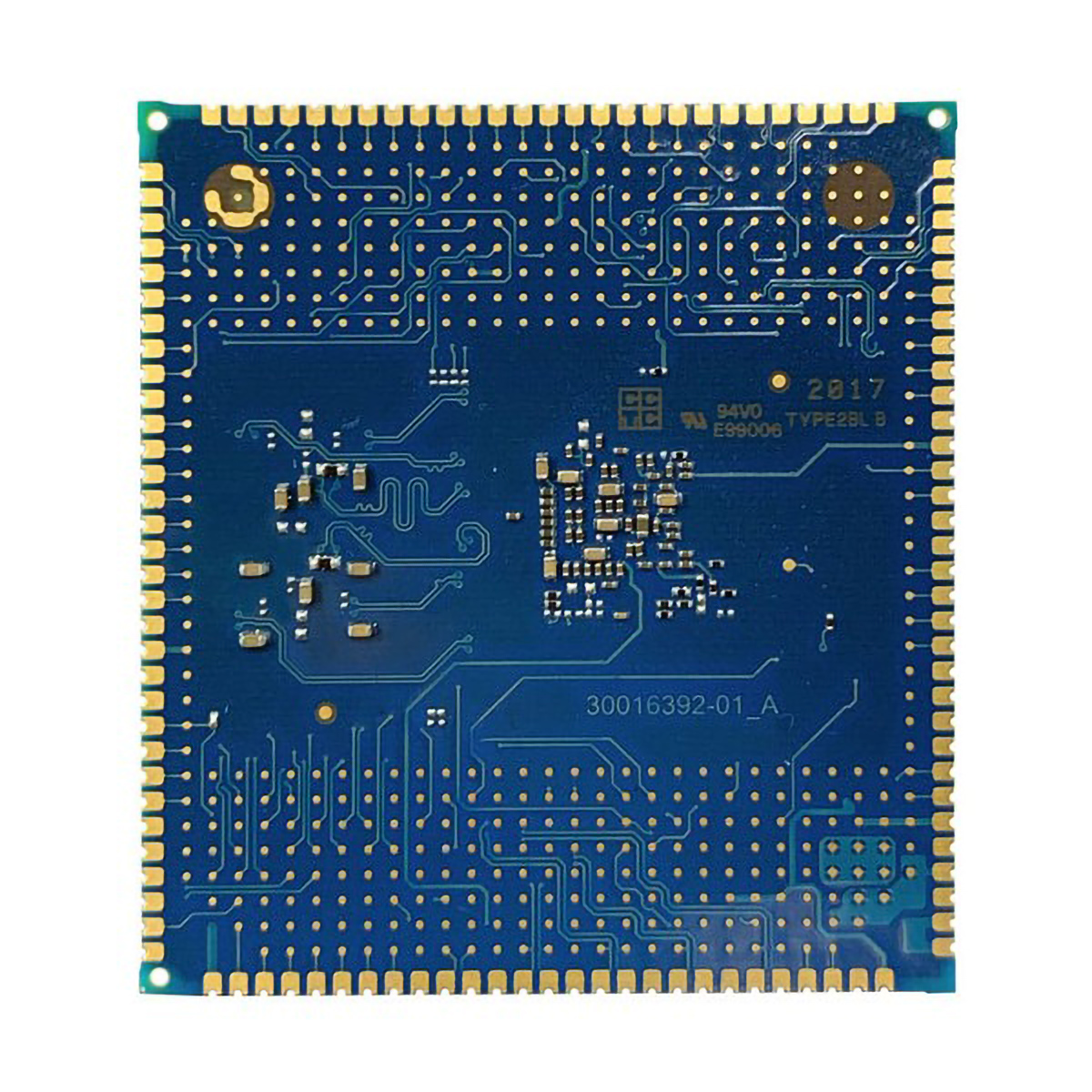

Digi ConnectCore 8M Mini - 모듈 하단의 접점 핀 배열 모습
모듈 하단의 접점 핀 배열 모습

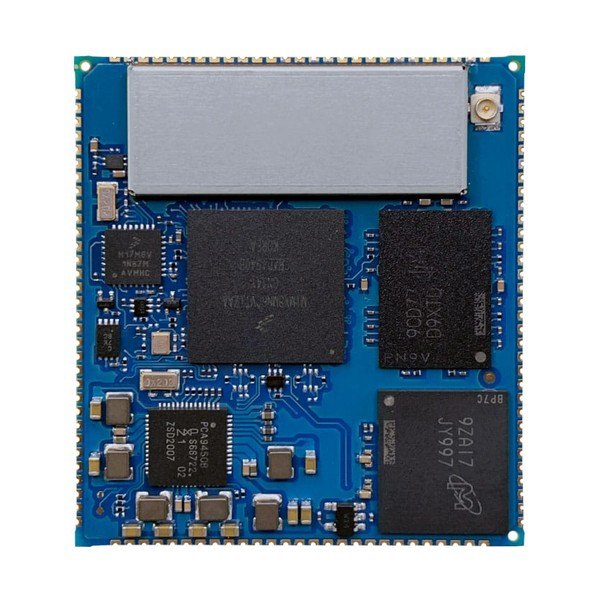

Digi ConnectCore 8M Mini - 방열판과 칩이 보이는 모듈 상단
방열판과 칩이 보이는 모듈 상단

활용 분야

영상·HMI 장비의 메인 모듈

  • 영상 처리 장비 — VPU로 카메라 영상을 인코드·디코드합니다.
  • HMI 패널 — MIPI DSI 디스플레이를 구동하는 조작 장비에 탑재합니다.
