VPU 내장 SOM으로 영상 장비를 평가
CC-WMX8MM-KIT ConnectCore 8M Mini 개발 키트 메모리 : eMMC 최대 8 GB 네트워크 : 기가비트 이더넷 1포트(RJ-45) 인터페이스 : USB 호스트 Type-A 2개
견적 받기Digi 한국 독점 공급 파트너
CC-WMX8MM-KIT는 산업용 i.MX 8M Mini 쿼드 코어 SOM이 올라간 개발 보드 키트(Development Kit)입니다. SOM에 내장된 VPU로 영상 기능을 시험하며 Digi Embedded Yocto(Linux)와 Digi Embedded Android를 모두 지원합니다.

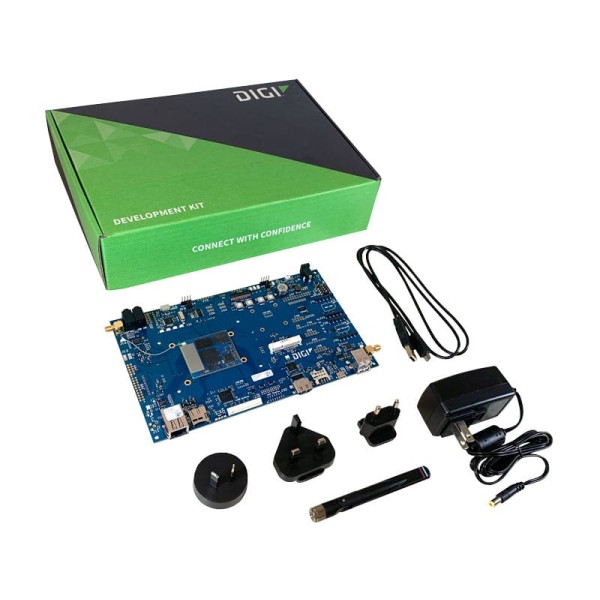

개발 보드에 콘솔 포트 케이블, 듀얼밴드 안테나, 전원 공급 장치가 함께 들어 있고 LVDS·HDMI·CAN-FD 레퍼런스 설계가 담겨 있습니다. (주)테솔이 국내에 공식 공급합니다.
보드 사양

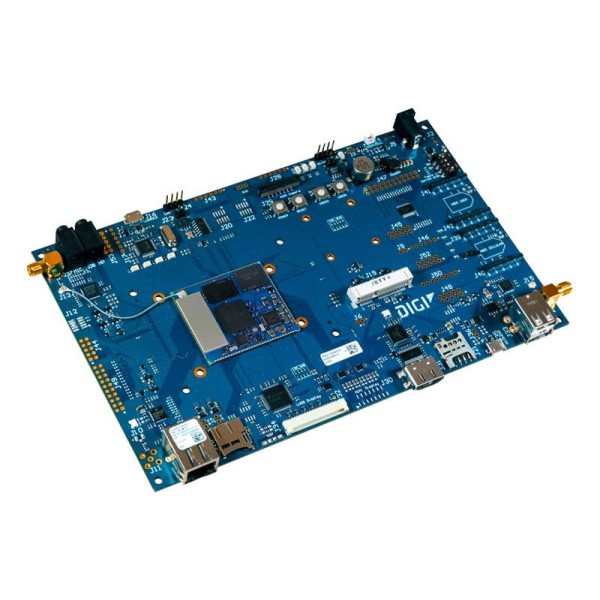

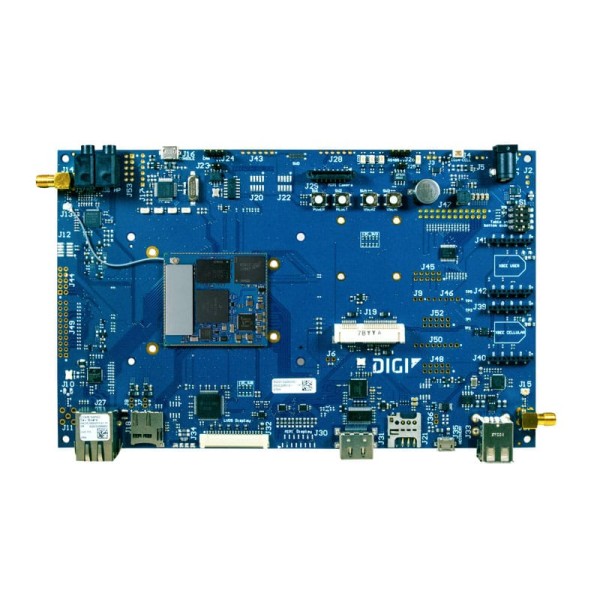

8M Mini 개발 보드의 프로세서와 인터페이스
| 항목 | 사양 |
|---|---|
| 프로세서 | NXP i.MX 8M Mini Quad(산업용): Cortex-A53 4개 최대 1.6 GHz + Cortex-M4 400 MHz, 내장 VPU |
| 메모리 | eMMC 최대 8 GB · LPDDR4 최대 2 GB |
| 네트워크 | 기가비트 이더넷 1포트(RJ-45) · 802.11a/b/g/n/ac · Bluetooth 5 · SMA 안테나 커넥터 |
| 디스플레이 · 카메라 | HDMI / LVDS / MIPI-DSI(동시에 하나만 활성), MIPI-CSI 2레인(확장 커넥터 J28에 2레인 추가) |
| 인터페이스 | USB 호스트 Type-A 2개 · GPIO 5개 · CAN-FD 1개 · RS-485(반이중) 1개 · XBee 소켓 2개(1개는 XBee Cellular 지원) · PCIe 미니 카드(하프·풀 사이즈, micro SIM 소켓) · microSD |
| 소프트웨어 | Digi Embedded Yocto, Digi Embedded Android |
| 환경 | SOM 동작 -40 ~ 85 °C · 보관 -50 ~ 125 °C · 상대습도 5 ~ 90 %(비응축) |
| 전원 | 5 V, DC 전원 잭 또는 2핀 헤더 · 배터리·코인셀 커넥터, RTC용 슈퍼캡 |
| 크기 | 210 × 130 mm |
키트에 포함된 무선 SOM의 국내 사용 가능 여부는 문의해 주세요.

설치 절차
8M Mini 키트의 recovery 커넥터와 fastboot 0 설치
시리얼 터미널은 115200 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트, 흐름 제어 없음으로 엽니다. PuTTY는 USB 시리얼 드라이버와 맞지 않아 권장하지 않습니다.
- 개발 PC와 보드의 USB recovery 커넥터를 micro USB 케이블로 연결합니다.
- 보드를 리셋한 직후 터미널에서 아무 키나 눌러 자동 부팅을 멈추고 U-Boot 프롬프트(=>)를 띄웁니다.
- U-Boot에서 fastboot 0을 실행하고, 개발 PC에서 펌웨어 압축을 푼 폴더로 이동해 ./install_linux_fw_uuu.sh를 실행합니다.
- 설치가 끝나 보드가 자동으로 부팅되면 micro USB 케이블을 뽑고 사용자 root, 비밀번호 없이 로그인합니다.


활용 분야
영상·디스플레이 단말
- 영상 처리 장비 — 내장 VPU로 카메라 영상을 인코드·디코드하는 장비를 시험합니다.
- Android 기반 단말 — Digi Embedded Android로 화면이 있는 제품을 평가합니다.

같은 계열
CC-WMX8MM-KIT와 다른 SOM 개발 키트
- CC-WMX6UL-KIT — Pico-ITX SBC Pro 보드에 이더넷 2포트와 NFC, XBee 소켓을 갖춘 6UL 키트
- CC-WMX6P-KIT — i.MX6QPlus 1 GHz 모듈이 올라간 SBC와 Yocto 개발 소프트웨어를 담은 6+ 키트
- CC-WMX8-KIT — i.MX 8X 쿼드 코어 SBC Pro에 듀얼 이더넷과 안테나 2개를 담은 8X 키트
- CC-WMX8MN-KIT — i.MX 8M Nano 개발 보드에 HDMI·LVDS 출력과 CAN-FD를 갖춘 8M Nano 키트
- CC-WMP157-KIT — STM32MP157C 기반 SOM 장착 보드와 Cloud Services 1년 라이선스를 담은 MP157 키트
- CC-WMX93-KIT — i.MX 93 NPU와 Wi-Fi 6, Cloud Services 1년 라이선스를 담은 93 키트
관련 제품
8M Mini 키트와 함께 검토할 ConnectCore SOM
- Digi ConnectCore 6UL 시스템 온 모듈 (i.MX6UL)
- Digi ConnectCore 6 (6N) 시스템 온 모듈 (i.MX6)
- Digi ConnectCore 6+ 시스템 온 모듈 (i.MX6Plus)
CC-WMX8MM-KIT는 Android를 지원합니까?
Digi Embedded Android를 지원하며 Digi Embedded Yocto(Linux)도 함께 지원합니다.
CC-WMX8MM-KIT에 들어 있는 SOM은 무엇입니까?

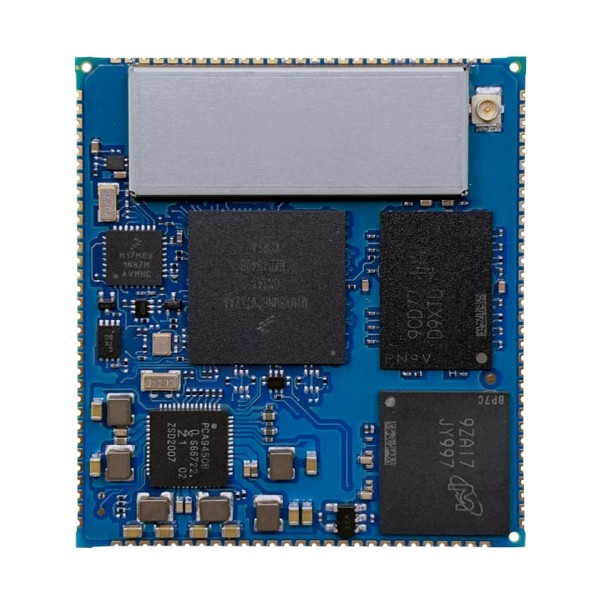

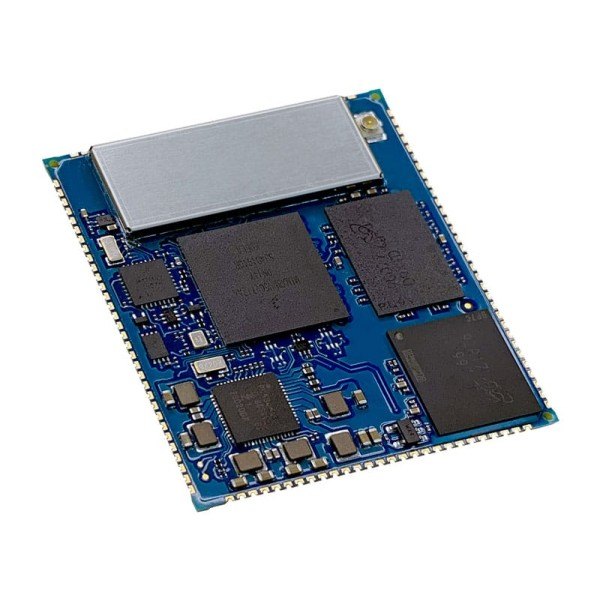

산업용 i.MX 8M Mini 쿼드 코어 SOM이며 VPU를 내장합니다.
CC-WMX8MM-KIT의 구성품은 무엇입니까?
개발 보드, 콘솔 포트 케이블, 듀얼밴드 안테나, 전원 공급 장치와 액세서리, LVDS·HDMI·CAN-FD 레퍼런스 설계입니다.
CC-WMX8MM-KIT는 Wi-Fi를 지원합니까?
802.11a/b/g/n/ac와 Bluetooth 5를 지원합니다. 국내 사용 가능 여부는 문의해 주세요.

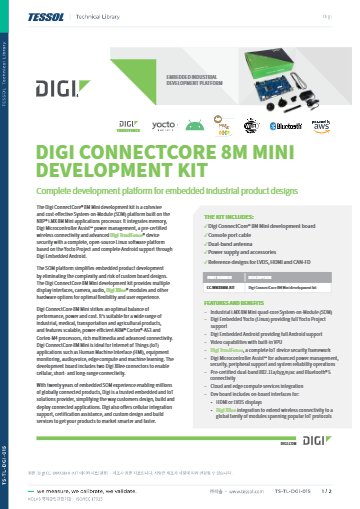

제품 자료
FAQ 자주묻는 질문
-
CC-WMX8MM-KIT는 Android를 지원합니까?
Digi Embedded Android를 지원하며 Digi Embedded Yocto(Linux)도 함께 지원합니다.
-
CC-WMX8MM-KIT에 들어 있는 SOM은 무엇입니까?
산업용 i.MX 8M Mini 쿼드 코어 SOM이며 VPU를 내장합니다.
-
CC-WMX8MM-KIT의 구성품은 무엇입니까?
개발 보드, 콘솔 포트 케이블, 듀얼밴드 안테나, 전원 공급 장치와 액세서리, LVDS·HDMI·CAN-FD 레퍼런스 설계입니다.
-
CC-WMX8MM-KIT는 Wi-Fi를 지원합니까?
802.11a/b/g/n/ac와 Bluetooth 5를 지원합니다. 국내 사용 가능 여부는 문의해 주세요.
