DENT R36 Flexible CTs (36인치)

DENT R36 Flexible CTs (36인치)

MODEL
R36
브랜드
DENT INSTRUMENTS
제품문의 구매하기

부스바 묶음까지 감기는
90 cm 로고스키 CT

DENT RōCoil R36 로고스키 플렉시블 CT

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT RōCoil R36은 길이 90 cm의 철심 없는 로고스키 플렉시블 CT입니다. 창 27.5 cm 안에 들어가는 부스바 묶음과 굵은 케이블을 감아, 60 Hz에서 1000 A당 131 mV 신호를 출력합니다.

계측기에 따라 5–5000 A AC를 측정하고 UL 정격은 100 kA입니다. 도체를 코일 가운데에 둔 조건에서 정확도는 0.6 % 미만(typical)이며, 코일 내전압 7400 VAC와 최대 작업 전압 1000 Vrms를 갖췄습니다. 이 코일은 (주)테솔이 국내에 공식 공급합니다.

90 cm

코일 길이 (35 in)

27.5 cm

코일 창 (10.8 in)

5–5000 A

계측기별 측정 범위

100 kA

UL 정격

특징

묶음 도체까지 감는
R36 90 cm 로고스키 코일

핵심 특징현장에서 달라지는 점
창 27.5 cm부스바 묶음처럼 굵은 도체도 코일 한 바퀴로 감쌀 수 있습니다.
적분기 연결적분기가 내장된 DENT ELITEpro XC나 PowerScout에 연결하면 별도 적분기 없이 전류를 읽습니다.
철심 없는 코일철심이 없어 큰 전류에서도 포화되지 않습니다.
UL 정격 100 kA대전류 설비에서도 코일 자체의 정격에 여유가 있습니다.
0.6 % 미만 정확도도체를 코일 가운데에 둔 조건의 typical 값이므로, 설치할 때 도체 위치를 가운데로 맞추세요.
리드 길이 선택2 m 표준 리드 외에 7 m와 15 m 버전을 선택할 수 있습니다.

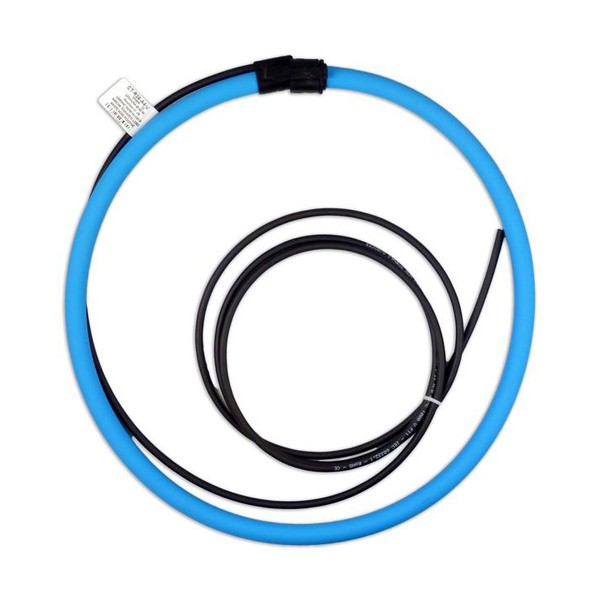

DENT INSTRUMENTS R36 - 큰 루프 형태의 플렉시블 전류 센서 전체 모습
큰 루프 형태의 플렉시블 전류 센서 전체 모습

굵은 도체

로고스키 코일로
묶음 도체를 측정하는 방법

R36은 코일 길이가 90 cm여서 부스바 여러 장을 묶은 도체나 굵은 케이블 여러 가닥을 한 번에 감을 수 있습니다. 철심 CT는 창보다 굵은 도체를 통과시키지 못하지만, 로고스키 코일은 도체 주위를 두르기만 하면 되므로 크기 제약이 적습니다. 다만 출력 신호가 전류의 변화율에 비례하므로, 적분기가 있는 계측기에 연결해야 전류값으로 읽힙니다.

  • 묶음 도체: 가닥 전체가 코일 안에 들어오도록 한 바퀴를 둘러 닫습니다.
  • 코일 위치: 도체가 창의 가운데에 오도록 간격을 맞춥니다.
  • 계측기 확인: ELITEpro XC나 PowerScout처럼 적분기가 있는 기종과 연결합니다.

대형 설비 설치 요령

대형 설비는 도체 주변 공간이 좁은 경우가 많으므로, 코일을 두르기 전에 연결부 위치와 리드 방향을 정해 두면 작업이 빨라집니다. 설치한 뒤에는 코일이 꺾이지 않고 원형을 유지하는지 확인하세요. 코일 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 드는지 먼저 확인해 안내해 드립니다.

사양

R36 로고스키 코일
상세 사양

항목사양
길이 · 창길이 90 cm (35 in) · 창 27.5 cm (10.8 in) · 코일 외경 29.9 cm (11.8 in) · 코일 Ø 1.2 cm
출력 (di/dt)131 mVAC / 1000 A @ 60 Hz · 109.2 mV / 1000 A @ 50 Hz, 적분기 · 증폭기 필요 (DENT ELITEpro XC · PowerScout 내장)
전류 범위계측기에 따라 5–5000 A AC (PowerScout 18: 50–3500 A) · UL 정격 100 kA
정확도< 0.6 % typical (20 ± 2 °C, 중앙) · IEEE C57.13-2008 Class 1.2 전수 확인 · 20 A 미만은 DENT 계측기와 1.5 % ± 0.5 A
직선성 · 위상±0.2 % · 50/60 Hz에서 위상 < 0.2° · 온도 계수 0.07 %/°C
주파수20 Hz – 5 kHz (계측기에 따라)
안전최대 작업 전압 1000 Vrms · 코일 내전압 7400 VAC · cURus (UL 61010-1)
리드 · 온도2 m (80 in) 차폐 리드 (7 m · 15 m 버전 있음) · -20…70 °C
부품 번호CT-R36-A4-U (DENT 숍 CTR36A4U, -7M · -15M)

활용 분야

대형 도체를
감아 측정하는 현장

  • 부스바 묶음 — 여러 장을 묶은 굵은 도체를 한 번에 감아 측정합니다.
  • 대형 케이블 다발 — 굵은 케이블 여러 가닥을 감아 전류를 측정합니다.
  • 전력 기록 — DENT 계측기와 연결해 회로별 전류를 수집하고 보관합니다.
  • 대형 설비 점검 — 굵은 전원선에 감아 전류를 계측기로 확인합니다.

선택 가이드

도체 크기에 맞는
RōCoil 코일 길이 선택

이럴 때 (적용 조건)권장 모델선택 이유
창 27.5 cm 안에 드는 부스바 묶음일 때RoCoil R36길이 90 cm라 묶음 도체를 한 바퀴에 감쌀 수 있습니다.
더 짧은 코일로 충분할 때RoCoil R16 · R24길이 40 cm와 60 cm로 공간이 좁은 자리에 맞습니다.
가장 큰 도체일 때RoCoil R47길이 120 cm, 창 37 cm로 시리즈에서 가장 긴 코일입니다.
플렉시블 프로브로 멀티미터를 쓸 때Fluke i430 Flex적분기를 갖춘 플렉시블 전류 프로브라 멀티미터와 함께 사용할 수 있습니다.
모델형태측정 범위출력정확도 (조건)창
CT-HSC-020 · 050-U (Mini)힌지 분할형0.25–40 A · 0.25–80 A333 mV (정격)비오차 < 0.5 % (typical)10 mm
CT-HMC-100 · 200-U (Midi)힌지 분할형1–200 A · 1–300 A333 mV (정격)비오차 < 0.3 % · < 1.0 % (typical)25 mm
CT-CON-0150EZ-U원핸드 클램프0.5–300 A333 mV @ 150 A< 1 % (0.5–300 A)25 mm
CT-RGT12-0005-U관통형 토로이드0.05–10 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.212.8 mm
CT-SRS-005 · 050-U힌지 분할형 (소)0.05–10 A · 0.5–100 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.210.17 mm
CT-SRL-100 · 200 · 400-U힌지 분할형 (대)1.0–200 A · 2.0–400 A · 4.0–500 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.231.75 mm
CT-SCM-0600-U슬라이드 분할형12–720 A333 mV (정격)typical ±1 % (정격의 10–130 %)1.25 in
RoCoil R16 · R24 · R36 · R47로고스키 플렉시블계측기에 따라 5–5000 A131 mV / 1000 A @ 60 Hz (적분기 필요)< 0.6 % typical (20 ± 2 °C, 중앙)11.5 · 17.9 · 27.5 · 37 cm

구성·옵션

R36 구성품과
별도 준비 품목

구분내용
구성품로고스키 코일 1개 · 2 m 차폐 리드
옵션리드 7 m · 15 m 버전
별도 준비적분기 · 증폭기가 필요합니다. DENT ELITEpro XC · PowerScout에는 내장되어 있습니다.
품번CT-R36-A4-U · (주)테솔 품목 1725
