DENT RōCoil R47 로고스키 플렉시블 CT

견적 받기

Dent Instruments 국내 정식 공급 파트너

DENT RōCoil R47은 길이 120 cm의 철심 없는 로고스키 플렉시블 CT입니다. 창 37 cm 안에 들어가는 가장 큰 도체와 부스바 묶음을 감아 60 Hz에서 1000 A당 131 mV 신호를 출력합니다.

PowerScout 18과 조합하면 50–3500 A를 측정하며, UL 정격은 100 kA입니다. 도체를 가운데에 둔 조건에서 정확도는 0.6 % 미만(typical)이고 최대 작업 전압은 1000 Vrms입니다. 이 로고스키 코일은 (주)테솔이 국내에 공식 공급합니다.

120 cm

코일 길이 (47 in)

37 cm

코일 창 (14.6 in)

50–3500 A

PowerScout 18 사용 범위

1000 Vrms

최대 작업 전압

특징

가장 큰 도체를 감싸는
R47 최장 코일

핵심 특징현장에서 달라지는 점
창 37 cm가장 큰 도체나 부스바 묶음도 감아서 측정할 수 있습니다.
적분기 연결DENT ELITEpro XC나 PowerScout처럼 적분기가 내장된 계측기에 그대로 연결합니다.
철심 없는 코일공심 구조라 큰 전류가 흘러도 출력이 포화되지 않습니다.
0.6 % 미만 정확도typical 값으로, 도체를 코일 가운데에 두었을 때를 기준으로 합니다.
UL 정격 100 kAUL 정격 100 kA에 최대 작업 전압 1000 Vrms로 대전류 설비에서도 코일 정격에 여유가 있습니다.
리드 길이 선택2 m 표준 리드 외에 7 m, 15 m 버전을 고를 수 있습니다.

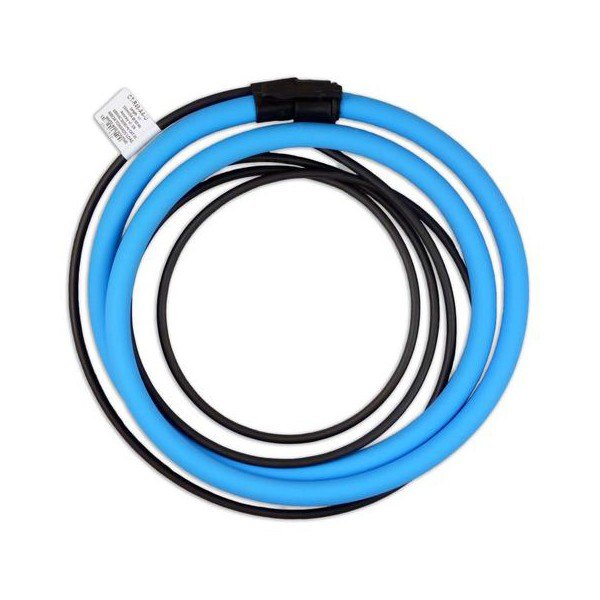

DENT INSTRUMENTS R47 - 파란 루프와 검은 케이블로 된 플렉시블 전류 센서
파란 루프와 검은 케이블로 된 플렉시블 전류 센서

비포화 특성

로고스키 코일이
포화되지 않는 이유

철심 CT는 큰 전류가 흐르면 코어가 자기 포화에 이르러 출력이 일그러질 수 있습니다. 로고스키 코일은 철심 없이 공심 코일만 사용하므로 포화가 일어나지 않고, 대형 인입 도체처럼 큰 전류에도 적합합니다. R47은 시리즈에서 가장 긴 120 cm 코일이라 가장 굵은 도체까지 감을 수 있습니다. 출력이 변화율에 비례하므로 적분기가 있는 계측기와 함께 사용하세요.

  • 대형 인입선: 창 37 cm 안에 들어오는지 외경을 먼저 확인합니다.
  • 대전류 설비: UL 정격 100 kA까지 코일 자체의 여유가 있습니다.
  • 계측기 선택: 적분기가 내장된 DENT 계측기와 조합합니다.

120 cm 코일 설치 요령

코일이 길어 설치 중에 바닥이나 다른 도체에 끌리기 쉽습니다. 연결부를 먼저 잠그고 코일을 원형으로 정리한 다음 리드를 계측기 쪽으로 빼면 작업이 수월합니다. 정기 교정이 필요하다면 (주)테솔이 KOLAS 인정 범위 안에서 가능한지 확인해 안내해 드립니다.

사양

R47 120 cm 코일
상세 사양

항목사양
길이 · 창길이 120 cm (47 in) · 창 37 cm (14.6 in) · 코일 외경 39.4 cm (15.5 in) · 코일 Ø 1.2 cm
출력 (di/dt)131 mVAC / 1000 A @ 60 Hz · 109.2 mV / 1000 A @ 50 Hz, 적분기 · 증폭기 필요 (DENT ELITEpro XC · PowerScout 내장)
전류 범위계측기에 따라 5–5000 A AC (PowerScout 18: 50–3500 A) · UL 정격 100 kA
정확도< 0.6 % typical (20 ± 2 °C, 중앙) · IEEE C57.13-2008 Class 1.2 전수 확인 · 20 A 미만은 DENT 계측기와 1.5 % ± 0.5 A
직선성 · 위상±0.2 % · 50/60 Hz에서 위상 < 0.2° · 온도 계수 0.07 %/°C
주파수20 Hz – 5 kHz (계측기에 따라)
안전최대 작업 전압 1000 Vrms · 코일 내전압 7400 VAC · cURus (UL 61010-1)
리드 · 온도2 m (80 in) 차폐 리드 (7 m · 15 m 버전 있음) · -20…70 °C
부품 번호CT-R47-A4-U (DENT 숍 CTR47A4U, -7M · -15M)

활용 분야

R47로 측정하는
대형 도체 현장

  • 대형 부스바 — 굵은 부스바 묶음을 한 번에 감아 측정합니다.
  • 수전 설비 — 큰 인입 도체의 전류를 계측기로 측정합니다.
  • 회로별 전류 수집 — DENT 계측기와 조합해 회로 전류를 수집합니다.
  • 굵은 전원 케이블 — 큰 부하 회로의 케이블에 감아 전류를 확인합니다.

선택 가이드

도체 크기와 출력 방식별
DENT 전류 센서 선택

이럴 때 (적용 조건)권장 모델선택 이유
창 37 cm 안에 드는 가장 큰 도체일 때RoCoil R47길이 120 cm로 시리즈에서 가장 긴 코일이라 큰 도체도 감쌉니다.
도체가 작거나 중간일 때RoCoil R16 · R24 · R36길이 40 cm, 60 cm, 90 cm 가운데 도체 크기에 맞는 코일을 고르세요.
4–20 mA 출력이 필요할 때NK ATCR 시리즈로고스키 방식으로 측정한 전류를 4–20 mA 신호로 변환해 출력합니다.
333 mV 출력의 철심 CT가 필요할 때CT-SCM-0600-U12–720 A 범위의 슬라이드 분할형입니다.
모델형태측정 범위출력정확도 (조건)창
CT-HSC-020 · 050-U (Mini)힌지 분할형0.25–40 A · 0.25–80 A333 mV (정격)비오차 < 0.5 % (typical)10 mm
CT-HMC-100 · 200-U (Midi)힌지 분할형1–200 A · 1–300 A333 mV (정격)비오차 < 0.3 % · < 1.0 % (typical)25 mm
CT-CON-0150EZ-U원핸드 클램프0.5–300 A333 mV @ 150 A< 1 % (0.5–300 A)25 mm
CT-RGT12-0005-U관통형 토로이드0.05–10 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.212.8 mm
CT-SRS-005 · 050-U힌지 분할형 (소)0.05–10 A · 0.5–100 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.210.17 mm
CT-SRL-100 · 200 · 400-U힌지 분할형 (대)1.0–200 A · 2.0–400 A · 4.0–500 A333.3 mV (정격)비오차 ±0.2 % (정격, typical) · Class 0.231.75 mm
CT-SCM-0600-U슬라이드 분할형12–720 A333 mV (정격)typical ±1 % (정격의 10–130 %)1.25 in
RoCoil R16 · R24 · R36 · R47로고스키 플렉시블계측기에 따라 5–5000 A131 mV / 1000 A @ 60 Hz (적분기 필요)< 0.6 % typical (20 ± 2 °C, 중앙)11.5 · 17.9 · 27.5 · 37 cm

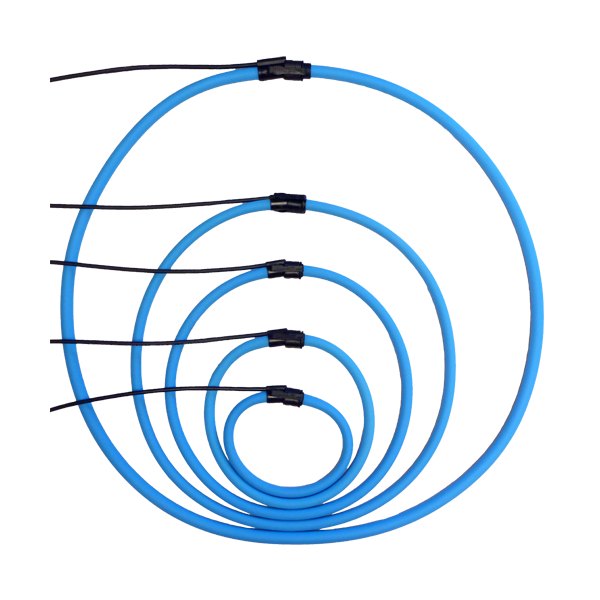

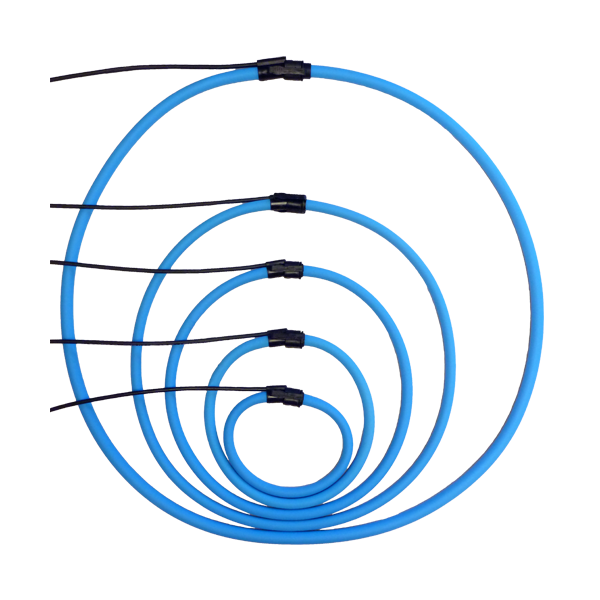

DENT INSTRUMENTS R47 - 크기별로 겹쳐 놓은 파란 플렉시블 전류 센서
크기별로 겹쳐 놓은 파란 플렉시블 전류 센서

구성·옵션

R47 기본 구성과
함께 준비할 품목

구분내용
구성품로고스키 코일 1개 · 2 m 차폐 리드
옵션리드 7 m · 15 m 버전
별도 준비적분기 · 증폭기가 필요합니다. DENT ELITEpro XC · PowerScout에는 내장되어 있습니다.
품번CT-R47-A4-U · (주)테솔 품목 1726
