로터리 스위치로 트립 전류를
정하는 1200 A급 전류 스위치

NK Technologies ATS 시리즈 로터리 전류 스위치 + 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ATS 로터리는 SPDT 릴레이 접점과 4~20 mA 출력을 갖춘 1200 A급 AC 전류 스위치 겸 트랜스듀서입니다. 로터리 스위치로 정한 트립 전류에서 릴레이가 전환되고 0~1200 A에 비례하는 아날로그 신호를 출력해, 대형 모터와 피더의 과부하 경보를 센서 한 대로 구성합니다.

트립 설정은 10 A 단위이고 지연 시간은 0.5~12 s에서 조정할 수 있어 모터 기동 전류로 인한 오동작을 피할 수 있습니다. 센서 전원이 끊기면 릴레이가 전환되는 페일세이프 동작이어서 전원 이상도 경보로 알 수 있습니다. 이 제품은 (주)테솔이 국내에 공식 공급합니다.

10 A

로터리 스위치 트립 설정 단위

0 ~ 1200 A

아날로그 출력 범위

0.5 ~ 12 s

트립 지연 시간 범위

46 mm

관통 창 지름

특징

로터리 설정과
페일세이프 릴레이

핵심 특징현장에서 달라지는 점

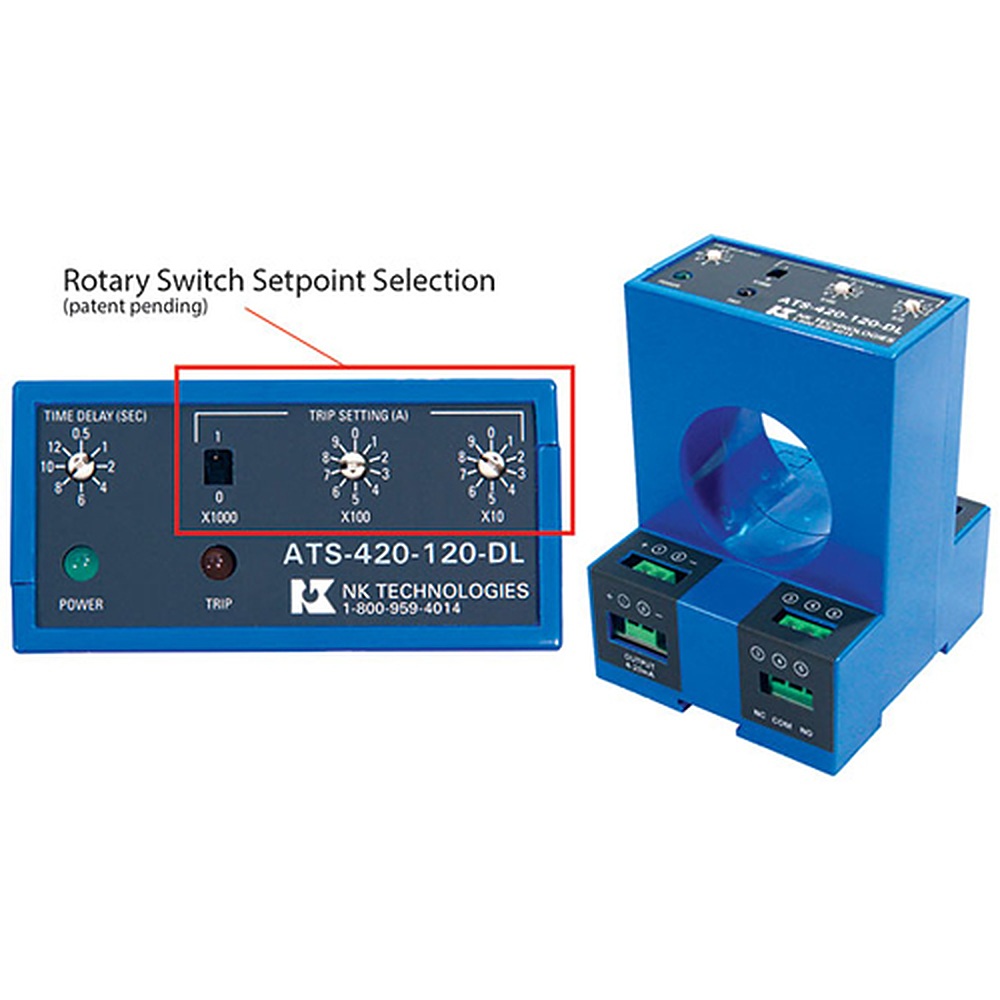

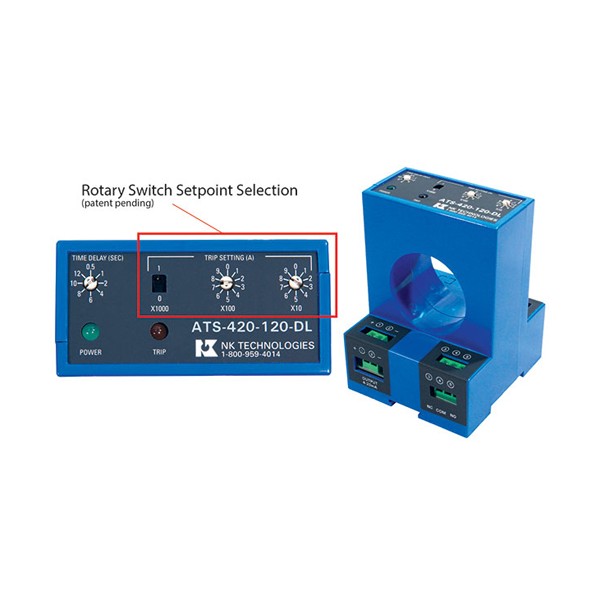

특허 로터리 스위치트립 전류를 10 A 단위로 돌려 맞추므로 설정 도구 없이 현장에서 트립 값을 바꿀 수 있습니다.
페일세이프 SPDT 릴레이센서 전원이 끊기면 릴레이 상태가 바뀌어 센서 이상도 경보 접점으로 전달됩니다.
LED 표시센서 전원이 끊기거나 전류가 트립 값을 넘으면 켜져 제어반 앞에서 상태를 확인합니다.
0.5~12 s 지연 설정기동 전류가 짧게 치솟는 모터에서 불필요한 트립을 막습니다.
루프 전원 불필요4~20 mA를 센서가 직접 공급하므로 루프 전원 공급기를 따로 두지 않아도 됩니다.
DIN 레일 일체형스프링 클립으로 레일에 바로 걸어 고정해 제어반 설치가 빠릅니다.

아날로그 출력 한계

트립 설정에 따른
4~20 mA 상한

아날로그 출력은 트립 설정에 따라 상한이 걸립니다. 트립을 150 A 미만으로 두면 6 mA, 300 A 미만이면 8 mA에서 출력이 더 오르지 않고, 310 A 이상이면 23 mA까지 올라갑니다.

전류 추이를 아날로그로 기록할 때는 트립을 310 A 이상으로 두거나 상한을 감안해 기록 장치를 구성하세요.

릴레이 접점

접점 정격과
지연 시간 설정

모터 기동 전류는 지연 시간으로 대응합니다

대형 모터는 기동 순간 정격의 여러 배 전류가 흘러 트립 값을 잠깐 넘습니다. 지연 시간을 0.5~12 s로 두면 기동이 끝난 뒤에도 과전류가 계속될 때만 릴레이가 전환됩니다.

사양

1200 A급 로터리
스위치 사양

항목사양
아날로그 범위 / 트립 설정아날로그 0~1200 A / 릴레이 트립 10~1200 A (10 A 단위, 로터리 스위치)
릴레이기계식 SPDT, 페일세이프 (센서 전원에 따라 전환)
접점 정격1.0 A @ 125 VAC, 2 A @ 30 VDC
히스테리시스 / 지연5 % / 0.5~12 s 조정
아날로그 출력4~20 mA 센서 공급, 부하 600 Ω 이하, 출력 제한 23 mA
출력 임피던스650 Ω 이하
트립별 출력 상한트립 150 A 미만 6 mA / 300 A 미만 8 mA / 310 A 이상 23 mA
전원120 VAC (108~132 V) 또는 24 V (주문 코드 24D는 24 VDC), 2 VA 미만
정확도1.0 % FS
응답아날로그 600 ms / 릴레이 200 ms (90 % 계단)
주파수10~100 Hz
관통 창지름 1.81 in (46 mm)
절연UL listed 1270 VAC, 5 kV 시험 (입력-출력)
LED / 트립 표시센서 전원 상실 또는 트립 초과 시 점등 / 라벨에 트립 값 표시
케이스 / 설치DL 관통형, DIN 레일 일체형 (스프링 클립), UL94 V-0 난연
단자데드프런트 캡티브 나사 단자, 12~22 AWG (단선·연선)
동작 환경 / 승인-20 ~ 50 °C, 0~95 % RH (결로 없음) / UL/cUL

활용 분야

대형 모터와
피더의 과부하 감시

  • 대형 모터와 펌프 — 과부하 경보를 릴레이 접점으로 구성합니다.
  • 피더 전류 전송 — 4~20 mA로 제어반에 전송합니다.
  • 기동 전류 대응 — 트립 지연으로 일시적 과전류에 의한 오동작을 막습니다.
  • 센서 일체화 — 릴레이와 아날로그를 한 대에 묶어 제어반 공간을 줄입니다.

선택 가이드

릴레이·아날로그 조건별
ATS 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
200 A 이하에서 디지털 설정이 필요할 때ATS 디지털LED 설정 표시와 240 VAC 반도체 릴레이를 갖춥니다.
릴레이 없이 800~1600 A를 측정할 때AT/ATR-LS4~20 mA 출력의 분할형 트랜스듀서입니다.
큰 창에서 아날로그만 필요할 때AT/ATR-FL100~2000 A를 점퍼로 고르는 관통형입니다.
1200 A급에 릴레이와 아날로그가 모두 필요할 때ATS 로터리SPDT 릴레이와 4~20 mA를 한 대에 갖춥니다.

구성·옵션

주문 코드 순서와
액세서리

모델전원
ATS-420-SDT-24D-DL24 VDC 전원
ATS-420-SDT-120-DL120 VAC 전원
  • 주문 코드 구조 — ATS, 출력(420), 접점(SDT), 전원(24D·120), 케이스(DL) 순서입니다.
  • DIN 레일 액세서리는 NK 액세서리 키트로 별도 구성합니다.
