전류 스위치와 트랜스듀서를
한 몸체에 담은 관통형 센서

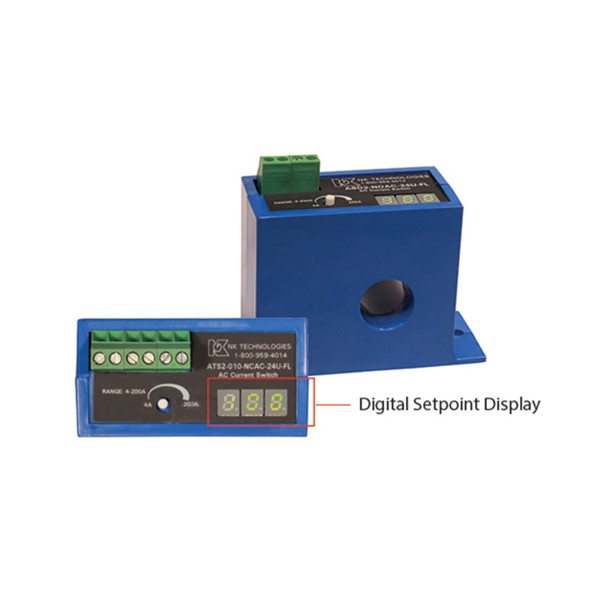

NK Technologies ATS 시리즈 디지털 전류 스위치 + 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ATS 디지털은 AC 전류 스위치와 트랜스듀서를 한 몸체에 담은 관통형 센서입니다. 전류가 설정값을 넘으면 반도체 릴레이 접점이 바뀌고, 동시에 4~20 mA, 0~5 VDC 또는 0~10 VDC 아날로그 신호를 출력해 펌프와 팬의 운전 상태와 부하 추이를 함께 감시합니다.

설정 전류가 LED에 숫자로 표시되어 설정값을 빠르게 확인할 수 있습니다. 정확도는 ±1.0 % FS, 아날로그 응답은 250 ms입니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 50 A

ATS1 아날로그 범위

0 ~ 200 A

ATS2 아날로그 범위

LED

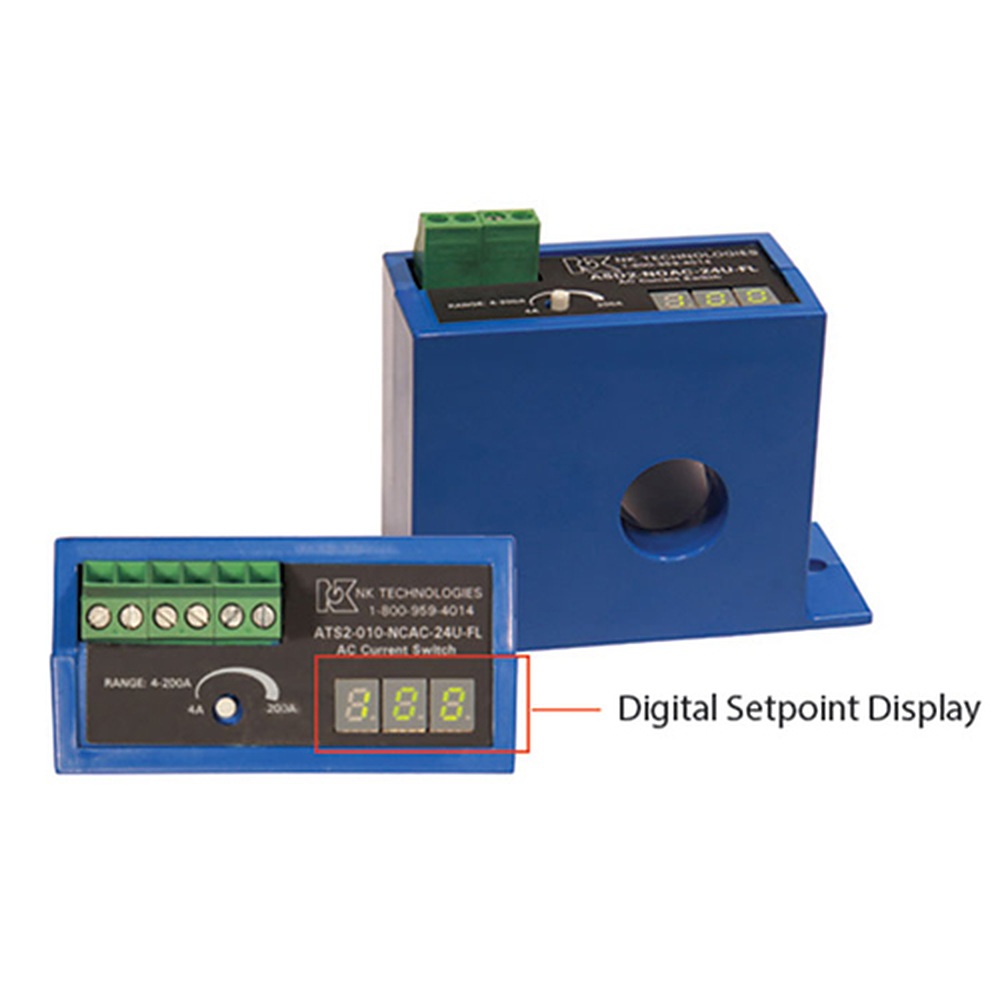

설정 전류를 숫자로 표시

1.0 A

240 VAC 접점 정격 전류

특징

접점·신호·표시를
한 몸체에

핵심 특징현장에서 달라지는 점
AC 제어용 반도체 릴레이N.O. 또는 N.C. 반도체 릴레이로 240 VAC 제어 회로를 직접 개폐해 중간 릴레이를 줄입니다.
LED 설정 표시설정 전류를 숫자로 보여 주고 전류가 설정값을 넘으면 점멸하므로 현장에서 상태를 즉시 확인할 수 있습니다.
간단한 설정 방식범위 안에서 설정값만 조정하면 되므로 시운전 시간을 줄입니다.
아날로그 상시 출력운전 중 전류를 4~20 mA 또는 0~10 VDC로 항상 출력해 접점 신호와 추이 기록을 동시에 얻습니다.
24 V 외부 전원외부 전원 24 V로 구동하며 소비 전류는 40~70 mA로 작습니다.
패널 나사 고정 또는 레일 브래킷일체형 고정 다리를 나사 두 개로 패널에 고정하거나 옵션 DIN 레일 브래킷으로 설치할 수 있습니다.

설정과 접점

접점 응답과
설정 범위 이해

ATS1은 1~50 A, ATS2는 4~200 A 범위에서 설정값을 맞추며 히스테리시스는 5 %입니다. 스위치 응답은 설정값을 5 % 초과할 때 500 ms 미만, 50 % 초과할 때 200 ms 미만, 100 % 초과할 때 150 ms 미만으로 빨라지므로 과전류가 클수록 접점이 신속하게 바뀝니다.

반도체 릴레이는 AC 제어 회로 전용이므로 DC 부하 개폐에는 사용하지 않습니다.

아날로그 출력

신호 종류와
연결 부하 조건

운전 상태는 접점으로, 추이는 아날로그로

기동 코일 제어용 접점은 펌프와 팬의 가동 여부를 알리고, 아날로그 신호는 부하 추이를 원격 제어기로 전송합니다. 4~20 mA는 센서가 전류를 공급하며 부하 500 Ω 이하, 전압 출력은 5 kΩ 이하 부하에서 사용합니다.

사양

50 A·200 A 모델
스위치 사양

항목사양
아날로그 범위 / 설정 범위ATS1: 0~50 A, 설정 1~50 A / ATS2: 0~200 A, 설정 4~200 A
스위치 출력절연 반도체 릴레이, N.O. 또는 N.C. (AC 제어 전용)
접점 정격1.0 A @ 240 VAC
히스테리시스5 %
스위치 응답설정 5 % 초과 500 ms 미만 / 50 % 초과 200 ms 미만 / 100 % 초과 150 ms 미만
아날로그 출력4~20 mA (센서 공급, 500 Ω 이하) / 0~5 VDC · 0~10 VDC (5 kΩ 이하)
출력 제한5/10 VDC, 20 mA
전원24 V, 40~70 mA
정확도±1.0 % FS (평균 응답)
아날로그 응답250 ms (90 % 계단)
주파수40~400 Hz
절연UL listed 1270 VAC, 5 kV 시험 (입력-출력)
케이스 / 관통 창FL 관통형, 지름 19.0 mm, UL94 V-0 난연
설치패널 나사 고정 2개 또는 옵션 DIN 레일 브래킷
동작 환경-20 ~ 50 °C, 0~95 % RH (결로 없음)
승인 문구Designed for UL/cUL and CE approval

활용 분야

펌프·팬 감시와
원격 신호 전송

  • 펌프와 팬 가동 감시 — 전류가 설정값을 넘거나 떨어지면 접점으로 운전 상태를 알립니다.
  • 기동 코일 직접 제어 — 240 VAC 이하 제어 회로를 접점으로 개폐합니다.
  • 부하 추이 전송 — 아날로그 신호를 원격 제어기에 전송합니다.

선택 가이드

전류 범위·출력별
ATS 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
0~50 A 부하의 접점과 신호가 모두 필요할 때ATS1설정 1~50 A와 아날로그 0~50 A를 한 대로 구성합니다.
0~200 A 부하일 때ATS2설정 4~200 A와 아날로그 0~200 A를 구성합니다.
접점 없이 아날로그만 필요할 때AT · ATR4~20 mA 또는 전압 출력의 트랜스듀서 전용입니다.
1200 A급 대형 부하일 때ATS 로터리SPDT 릴레이와 4~20 mA를 갖춘 0~1200 A 모델입니다.

구성·옵션

주문 코드와
모델 구성

모델범위
ATS1-[420|005|010]-[NOAC|NCAC]-24U-FL아날로그 0~50 A, 설정 1~50 A
ATS2-[420|005|010]-[NOAC|NCAC]-24U-FL아날로그 0~200 A, 설정 4~200 A
  • 아날로그 코드 — 420은 4~20 mA(센서 공급), 005는 0~5 VDC, 010은 0~10 VDC입니다.
  • 접점 코드 — NOAC는 상시 열림(전류 상승 시 닫힘), NCAC는 상시 닫힘(전류 상승 시 열림)이며 둘 다 AC 제어 전용입니다.
  • DIN 레일 브래킷은 옵션 액세서리입니다.

관련 제품

ATS 디지털과 함께 보는
NK 전류 센서
