GW Instek CATV 키트 세트 GKT-002

GW Instek CATV 키트 세트 GKT-002

MODEL
GKT-002
브랜드
GWINSTEK
제품 자료
제품문의 구매하기

75 Ω 케이블 TV 신호를⁣ 분석기에 연결하는 CATV 키트

GW Instek GKT-002 CATV 키트

견적 받기

GW Instek 한국 공식 대리점

GW Instek GKT-002는 BNC·N형 커넥터 어댑터 4개, N형 RF 케이블 2개, 키트 케이스로 구성된 CATV 점검용 키트(CATV Kit)입니다. 75 Ω 케이블 TV 신호를 GSP 시리즈 분석기의 50 Ω 입력에 연결합니다.

ADP-101 어댑터 2개가 BNC 75 Ω과 BNC 50 Ω 사이의 임피던스를 변환하고, ADP-001 어댑터 2개가 BNC와 N형 커넥터를 연결합니다. 구성품을 GSC-003 케이스에 함께 넣어 현장으로 운반하며, 이 키트는 (주)테솔이 국내에 공식 공급합니다.

4개

어댑터(ADP-001 2개 · ADP-101 2개)

2개

N형 RF 케이블 GTL-304

1개

구성품 보관 케이스 GSC-003

75 Ω → 50 Ω

ADP-101 임피던스 변환

특징

BNC·N형 커넥터와⁣ 75 Ω 임피던스 변환

핵심 특징현장에서 달라지는 점
BNC–N형 커넥터 변환(ADP-001)BNC 단자와 N형 단자를 이어 주므로 커넥터 규격이 다른 장비와 케이블도 어댑터만 바꿔 연결할 수 있습니다.
75 Ω–50 Ω 임피던스 변환(ADP-101)케이블 TV 계통의 75 Ω 신호를 50 Ω 입력 장비에 맞춰 연결하는 어댑터가 들어 있어 별도 변환 부품을 찾지 않아도 됩니다.
N형 RF 케이블 2개(GTL-304)양단이 N형인 RF 케이블 두 가닥이 들어 있어 측정 지점과 분석기를 바로 연결합니다.
전용 키트 케이스(GSC-003)구성품마다 케이스 안에 자리가 정해져 있어 현장 이동 중 어댑터 분실을 막습니다.
GSP 시리즈 적용GSP 시리즈 분석기에 맞춰 구성되어 연결 부품을 따로 고르는 시간이 줄어듭니다.

연결 구성

어댑터와 케이블의⁣ 연결 순서

GW Instek CATV 키트 세트 GKT-002 제품 사진

분석기 입력까지의 연결 경로

케이블 TV 단자에서 나온 신호는 N형 RF 케이블과 ADP-001을 거쳐 BNC 규격으로 바뀐 뒤, ADP-101에서 75 Ω이 50 Ω으로 변환되어 분석기 입력에 들어갑니다. 커넥터 방향은 현장 단자의 암수 구분에 따라 달라지므로 구성품 표의 괄호 표기(J/F, P/M)를 먼저 확인하세요.

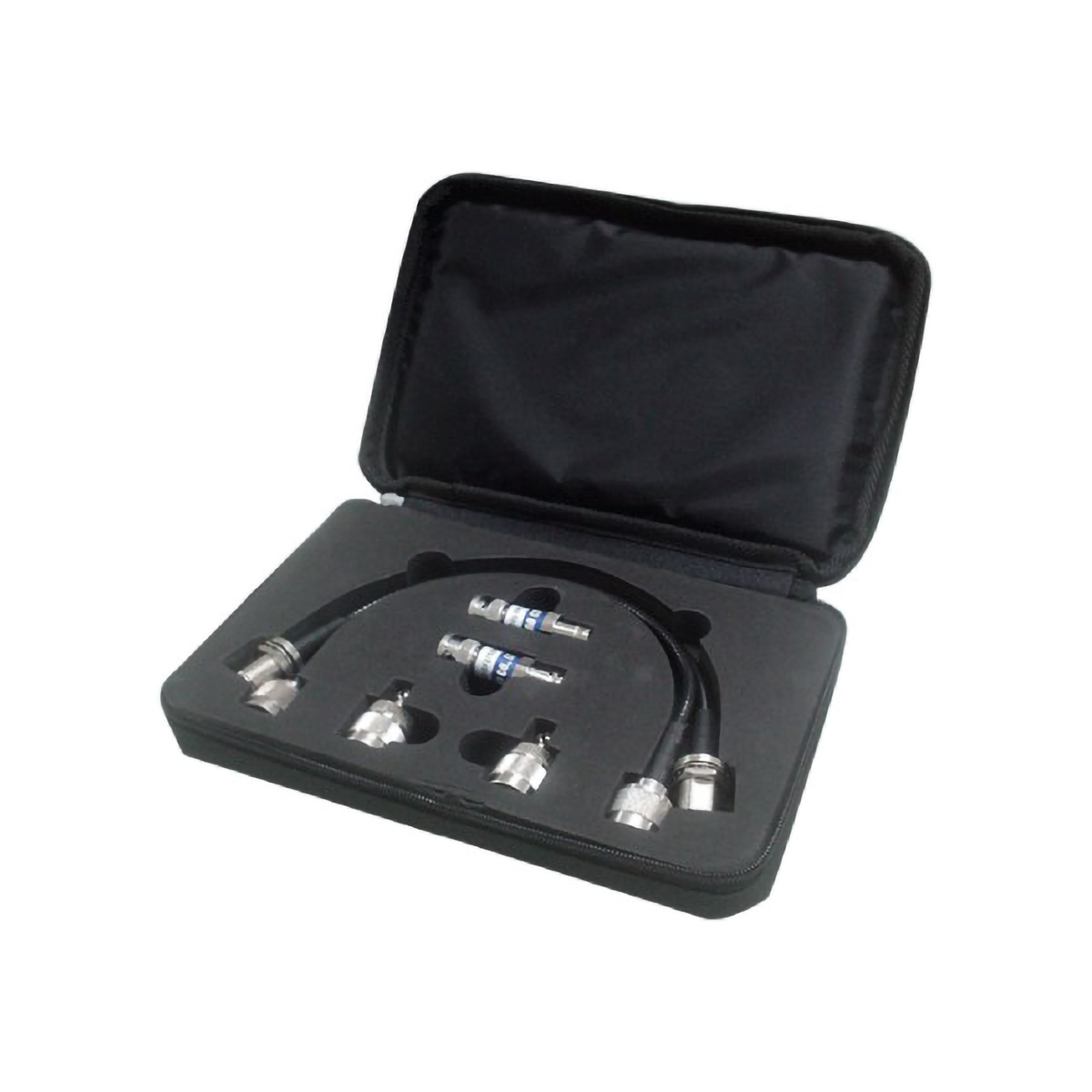

GWINSTEK GKT-002 - 케이스에 담긴 케이블과 커넥터 키트 구성품
케이스에 담긴 케이블과 커넥터 키트 구성품

사양

GKT-002⁣ 구성품 사양

항목사양
모델GKT-002
용도CATV 점검용 키트
적용 모델GSP 시리즈
어댑터 ADP-001 (2개)BNC(J/F)–N(P/M) 어댑터
어댑터 ADP-101 (2개)BNC(J/F) 75 Ω–BNC(P/M) 50 Ω 어댑터
RF 케이블 GTL-304 (2개)N(P/M)–N(J/F) RF 케이블
키트 케이스 GSC-003 (1개)구성품 보관 케이스

활용 분야

CATV 점검⁣ 적용 현장

  • CATV 신호 점검 — 케이블 TV 계통의 신호를 분석기에 연결해 점검합니다.
  • 커넥터 규격 대응 — BNC 장비와 N형 장비를 어댑터로 연결합니다.
  • 임피던스 변환 — 75 Ω 신호를 50 Ω 입력 장비에 맞춰 연결합니다.
  • 현장 이동 점검 — 구성품을 케이스에 담아 점검 지점마다 운반합니다.

선택 가이드

GKT-002가 맞는⁣ 분석기와 연결 조건

이럴 때 (현장 조건)권장 구성선택 이유
GSP 시리즈 분석기로 CATV 신호를 점검할 때GKT-002어댑터와 RF 케이블이 한 세트로 구성되어 있습니다.
다른 분석기를 사용할 때커넥터 종류 대조 후 선정분석기 입력 커넥터가 BNC와 N형 중 무엇인지 먼저 확인하세요.

구성·옵션

구성품⁣ 수량과 품번

구성품수량품번
BNC(J/F)–N(P/M) 어댑터2개ADP-001
BNC(J/F) 75 Ω–BNC(P/M) 50 Ω 어댑터2개ADP-101
N(P/M)–N(J/F) RF 케이블2개GTL-304
키트 케이스1개GSC-003
