Electro-PJP BNC 패널·분기·연장 부품은 BNC 암 섀시 마운트 7035, 절연 연장 커넥터 7039, 절연 T 분기 7041, 사용자 조립식 커넥터 7149와 조립용 펜치 PINC/BNC로 이루어진 BNC 커넥터 부품 5종입니다. 계측 패널과 BNC 케이블 배선을 사용자가 직접 구성할 때 사용합니다.

7035·7039·7041은 ≤30VAC ≤60VDC, 3A 정격이며, 접지 쪽은 황동 니켈 도금, 중심 도체는 황동 금도금입니다. 7149는 600 V CAT II 정격의 조립식 커넥터이고, 커넥터 4종은 10개 단위로 포장됩니다. 이 부품들은 (주)테솔이 국내에 공식 공급합니다.

5종

패널 마운트부터 조립 공구까지

3A

7035·7039·7041·7149 정격 전류

600 V CAT II

7149 조립식 커넥터 정격

10개

4종의 모델별 포장 단위

특징

장착·분기·연장·조립을
한 계열로 맞추는 BNC 부품

핵심 특징현장에서 달라지는 점
섀시 마운트와 납땜 러그(7035)BNC 암 단자를 패널에 고정하고 러그로 배선하므로, 자체 장비 케이스에도 외부 입력 단자를 마련할 수 있습니다.
절연 연장 커넥터(7039)암 · 암 구성으로 BNC 케이블 두 개를 이어 길이를 늘리면서도, 외피가 다른 금속에 닿을 위험은 줄어듭니다.
절연 T 분기(7041)수 1개와 암 2개를 갖춰 한 연결점의 신호를 두 장비로 나눠 보낼 수 있습니다.
사용자 조립식 커넥터(7149)필요한 길이로 자른 케이블 끝에 커넥터를 직접 달 수 있어, 원하는 길이의 완제품을 따로 찾지 않아도 됩니다.

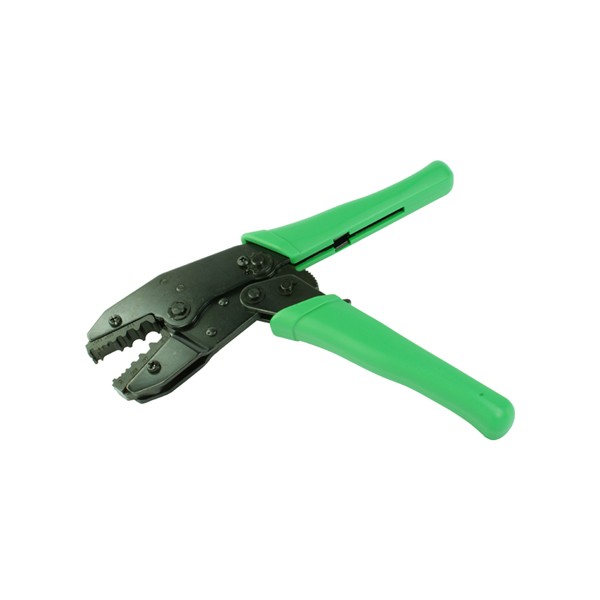

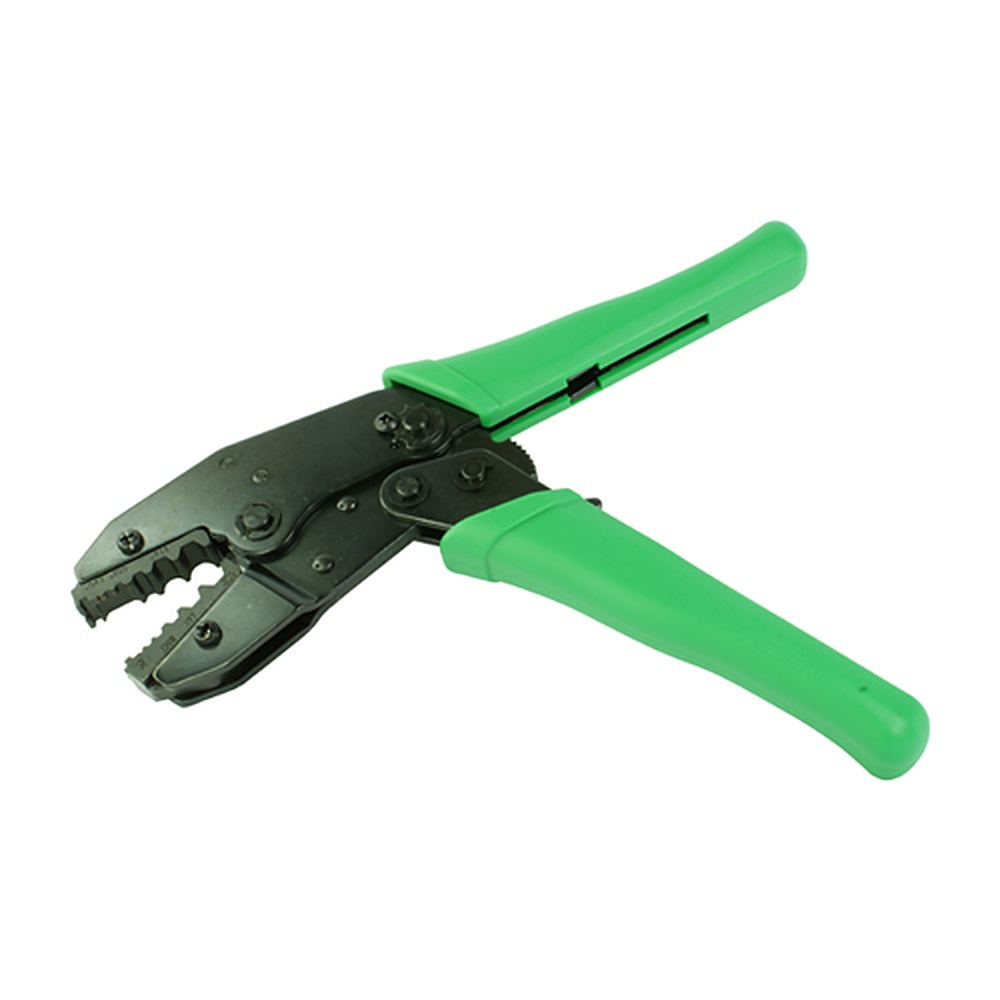

조립용 펜치(PINC/BNC)BNC 커넥터를 케이블에 조립하는 전용 공구라 여러 개를 조립해도 품질이 고르게 유지됩니다.
각인 없이 출하(7149)각인 없이 출하되므로 조립 후 현장 규칙에 맞는 표시를 직접 달아 관리할 수 있습니다.

패널·분기·연장

BNC 패널 장착과
분기·연장 부품 선택

장비 케이스에 BNC 단자를 새로 달려면 7035를, 케이블을 이어 길이를 늘리려면 7039를, 한 신호를 두 장비로 보내려면 7041을 고르세요. 세 부품은 정격 전압 ≤30VAC ≤60VDC, 정격 전류 3A여서 저전압 계측 신호선과 시험 배선에 적합합니다.

패널의 BNC 입력 단자 장착

7035는 섀시 구멍에 고정하고 납땜 러그로 내부 배선을 마감합니다. 외부 케이블은 패널 면의 암 단자에 꽂으면 되고, 바깥쪽에 7039나 7041을 이으면 신호 경로를 넓힐 수 있습니다.

조립

7149 커넥터를
직접 조립할 때 알아둘 점

7149는 사용자가 케이블에 직접 조립하는 커넥터로, 각인 없이 출하됩니다. 조립 품질과 케이블 선택에 따라 결과가 달라지므로 케이블 종류는 사용자가 정해야 합니다. PINC/BNC 같은 전용 공구를 쓰면 조립 상태를 고르게 유지할 수 있습니다.

사양

용도로 고르는
BNC 부품 5종 사양

모델품목정격 전압정격 전류부품번호포장 단위
7035BNC 암 섀시 마운트 + 납땜 러그≤30VAC ≤60VDC3A703510
7039BNC 연장 커넥터 (절연), 암 / 암≤30VAC ≤60VDC3A7039-MI10
7041BNC T 분기 (절연), 수 / 암 2개≤30VAC ≤60VDC3A7041-MI10
7149사용자 조립식 BNC 커넥터600 V CAT II3A7149DIY-#10
PINC/BNCBNC 커넥터 조립용 펜치해당 없음해당 없음PINC/BNC1

시리즈 공통 사양

항목사양
접지 쪽 금속황동, 니켈 도금 (커넥터 4종)
중심 도체 금속황동, 금도금 (커넥터 4종)
7149 절연 소재PP
7149 출하 상태각인 없이 출하, 조립 품질과 케이블 선택은 사용자 몫
포장 단위커넥터 4종 10개, 조립용 펜치 1개

활용 분야

BNC 배선을
직접 만드는 현장

  • 섀시 패널의 BNC 단자 고정 — 자체 제작 장비 케이스에 BNC 입력 단자를 달고 내부 배선을 마감합니다.
  • BNC 케이블 분기 — 한 신호를 측정기와 기록 장치 두 곳으로 나눠 보냅니다.
  • 케이블 길이 연장 — 짧은 케이블 두 개를 이어 배선 거리를 늘립니다.
  • 자체 제작 BNC 케이블 — 케이블을 필요한 길이로 잘라 끝단 커넥터를 직접 조립합니다.

부품 조립 후 점검

패널 부품과 연결 부품을 조립했다면 가볍게 흔들어 체결 상태를 확인하세요. 너트는 패널 재질에 맞춰 과하지 않게 조여야 합니다.

선택 가이드

작업 목적으로 고르는
BNC 패널·연결 부품

이럴 때 (작업 목적)권장 모델선택 이유
장비 패널에 BNC 단자를 새로 달 때7035섀시 마운트와 납땜 러그를 갖춰 패널에 고정한 뒤 내부 배선까지 마칠 수 있습니다.
케이블 두 개를 이어 길이를 늘릴 때7039절연형 암 / 암 구성이라 양쪽 케이블의 수 커넥터를 그대로 받아 이어 줍니다.
한 연결점의 신호를 두 곳으로 나눌 때7041수 1개 · 암 2개의 절연 T 분기라 측정기와 기록 장치에 같은 신호를 동시에 보낼 수 있습니다.
케이블 끝에 커넥터를 직접 달 때7149 · PINC/BNC600 V CAT II 정격 커넥터와 전용 조립 펜치를 함께 갖추면 원하는 길이의 케이블을 직접 만들 수 있습니다.

구성·옵션

BNC 부품 단품 구성과
포장 단위

  • 커넥터 4종(7035, 7039, 7041, 7149) — 모델마다 10개 단위로 포장됩니다.
  • PINC/BNC 조립용 펜치 — 1개 단위로 공급됩니다.
  • 함께 사용하는 코드 — BNC 암 코드는 7091 ~ 7099, BNC 수 코드는 7145 ~ 7189 계열에서 고릅니다.
