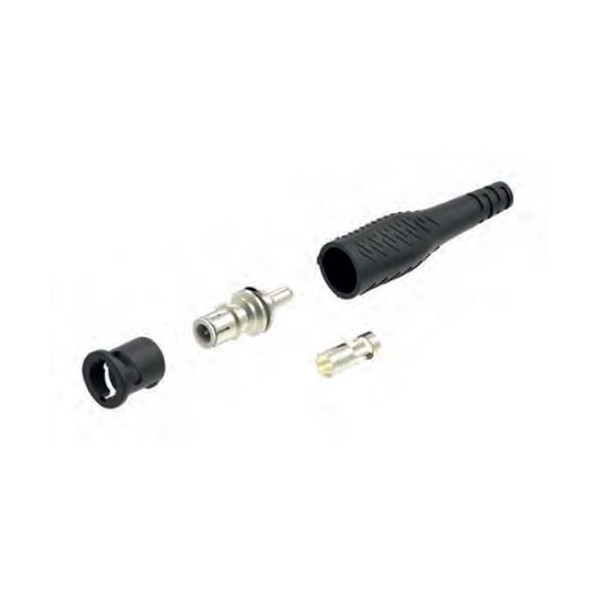

Electro-PJP 7149 BNC 컨넥터 DIY

Electro-PJP 7149 BNC 컨넥터 DIY

MODEL
7149
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

600 V CAT II 정격의⁣ 사용자 조립식 BNC

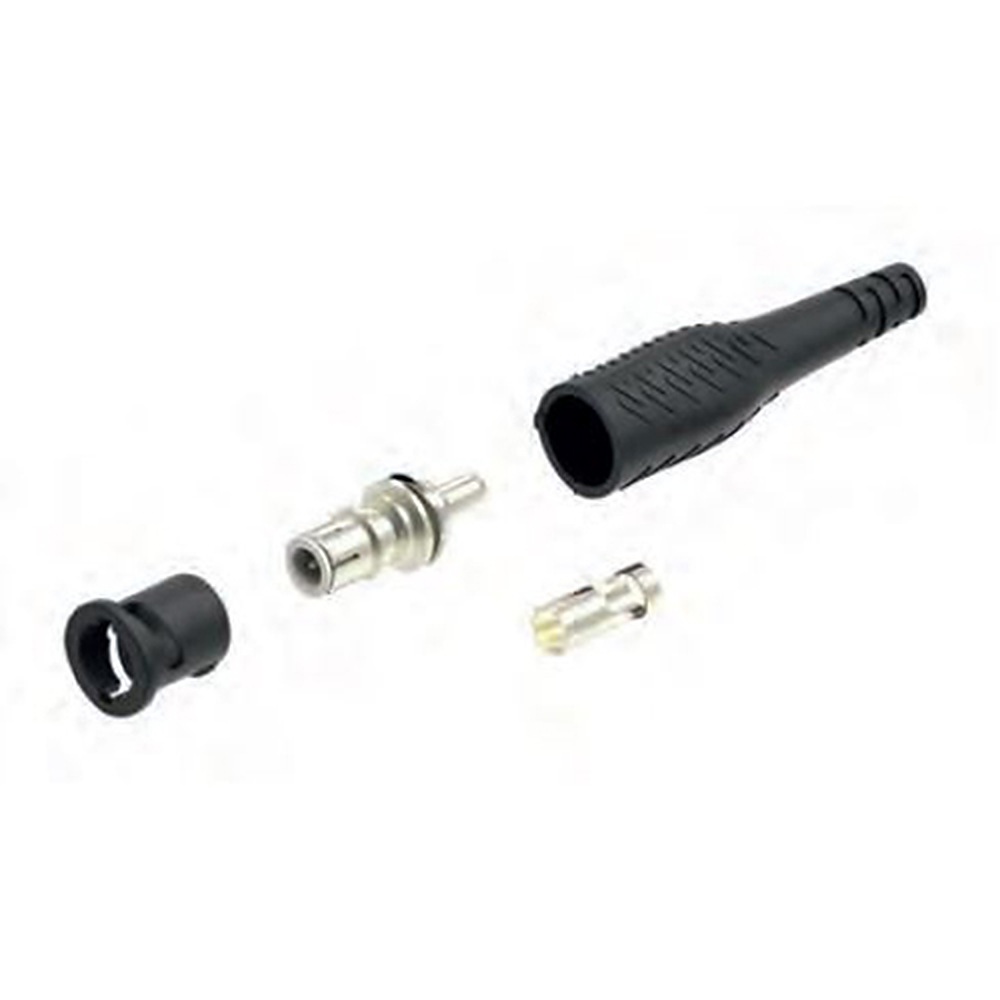

Electro-PJP 7149 BNC 커넥터

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 7149는 사용자가 케이블에 직접 조립하는 BNC 커넥터(BNC Connector, user-assembled)입니다. 정격은 600 V CAT II, 3 A입니다. (주)테솔이 국내에 공식 공급합니다.

절연부는 PP이고 금속부는 접지 쪽 황동(니켈 도금), 중심 도체 황동(금도금)입니다. 10개 단위로 포장되며 각인 없이 공급됩니다.

600 V CAT II

정격 전압

3 A

정격 전류

PP

절연부 소재

10개

1포장 수량

사양

7149 정격과 소재

항목사양
품번7149
구성사용자 조립식 BNC 커넥터
정격 전압600 V CAT II
정격 전류3 A
절연부 소재PP
금속부 소재접지 쪽 황동(Ni 도금), 중심 도체 황동(Au 도금)
포장 수량10개
표시각인 없이 공급

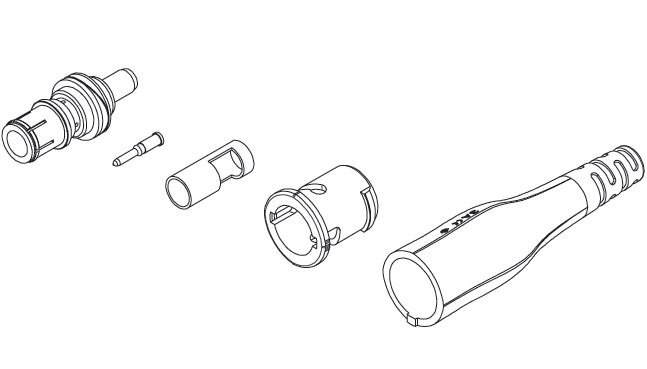

ELECTRO-PJP 7149.0 - 조립식 BNC 커넥터의 분해 부품 구성도
조립식 BNC 커넥터의 분해 부품 구성도

조립 제품

7149를 조립할 때⁣ 사용자가 정하는 부분

7149는 표시(marking) 요건을 뺀 현행 규격을 충족하는 커넥터입니다. 조립 품질과 케이블 선택이 사용자에게 달려 있어 각인 없이 출하됩니다.

같은 계열

7149을 중심으로 본⁣ 같은 계열 부품 4종

  • 7035 — BNC 암 섀시 마운트에 러그 단자, ≤30VAC ≤60VDC
  • 7039 — 절연형 BNC 연장 커넥터, 암 / 암
  • 7041 — 절연형 T자 분기 커넥터, 수 1개 / 암 2개
  • PINC/BNC — BNC 커넥터 조립용 펜치, 1개 포장
