높은 전압 신호를 낮춰
오실로스코프에 넣는 감쇠기

Electro-PJP BNC4X10 · BNC4X20 · BNC4X100 BNC-바나나 감쇠기

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP BNC4X10·BNC4X20·BNC4X100은 오실로스코프의 BNC 입력에 꽂고 4 mm 바나나 잭에 측정 리드를 연결하는 ×10·×20·×100 BNC-바나나 감쇠기(Attenuator)입니다. 대역폭 5 MHz와 1000 V AC/DC CAT II 정격을 갖춰, 전압이 높은 신호를 낮춘 뒤 스코프에 입력합니다.

입력 최대 전압은 차동 1400 V DC+AC peak, 공통 500 V DC+AC peak입니다. 외형 63 × 19 × 35 mm에 무게가 약 30 g이라 장비 옆에 두기 쉽습니다. 적색 잭만 감쇠 회로를 거치고 흑색 잭은 BNC 접지에 바로 이어지므로 연결 방향이 정해져 있습니다. 이 감쇠기는 (주)테솔이 국내에 공식 공급합니다.

5 MHz

감쇠기의 신호 대역폭

1000 V

AC/DC CAT II 정격 전압

×10 · ×20 · ×100

선택 가능한 감쇠비 3종

63 × 19 × 35 mm

감쇠기 본체 외형

특징

프로브 팁 대신 BNC에 꽂는
BNC-바나나 감쇠기

핵심 특징	현장에서 달라지는 점
BNC 커넥터 직결	오실로스코프 BNC 입력에 바로 꽂으므로 프로브 팁이 헐거워 접촉이 흔들리는 일 없이 연결이 유지됩니다.
4 mm 바나나 잭 2개	실험실에서 쓰던 4 mm 안전 리드를 그대로 꽂아 측정 지점까지 선을 늘릴 수 있습니다.
강화 절연, 오염도 2	절연 구조와 오염도 기준이 정해져 있어, 정격 범위 안의 측정 환경인지 설계 단계에서 판단할 수 있습니다.
CAT II · CAT III 정격	1000 V CAT II와 600 V CAT III로 등급이 나뉘어 있어 측정 위치에 맞는 정격을 확인하고 쓸 수 있습니다.
접지·플로팅 접지 사용	접지 상태와 플로팅 접지 상태 모두에서 쓰도록 설계되어 측정 대상의 접지 조건에 덜 구애받습니다.
소형·경량 본체	작고 가벼워 BNC 단자에 매달아도 입력 단자에 걸리는 하중이 작아 접촉이 안정적입니다.

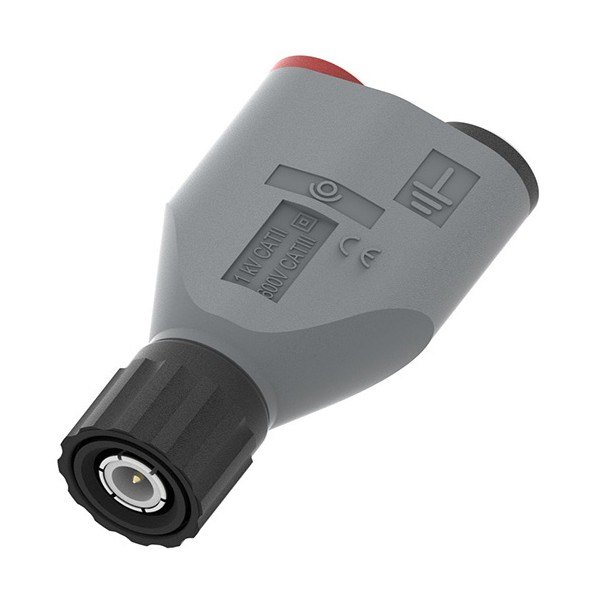

BNC 커넥터 쪽에서 본 회색 감쇠기 외형

감쇠비

×10·×20·×100 감쇠비와
전압 계수 비교

감쇠비는 스코프 입력에 도달하는 전압을 얼마나 낮출지 정합니다. 최대 입력 차동 1400 V를 ×100으로 낮추면 스코프에는 14 V가, ×10이면 140 V, ×20이면 70 V가 도달합니다. 전압 계수는 ×10이 ±5 %, ×20과 ×100이 ±6 %입니다. 작은 신호를 정확히 재현하려면 ×10을, 큰 전압을 크게 낮춰야 한다면 ×100을 먼저 검토하세요.

적색 잭과 흑색 잭의 역할

적색 잭은 감쇠 전자회로를 거쳐 BNC 중심 도체로 이어지고, 흑색 잭은 BNC 접지에 직결됩니다. 두 잭의 간격이 19 mm이므로 표준 간격의 이중 바나나 플러그를 쓰는 측정선과 맞습니다.

사용 환경

감쇠기의 동작·보관 환경과
사용 고도

동작 온도는 0 ~ +50 °C, 보관 온도는 -30 ~ +70 °C이며, 습도는 +35 °C에서 최대 85 %RH까지 허용됩니다. 사용 고도는 최대 3,000 m이므로 고지대 설비라면 정격 범위 안인지 확인하세요. 옥외에서 오래 계측할 때는 이 범위를 벗어나지 않도록 케이스 안에 보관하는 것이 좋습니다.

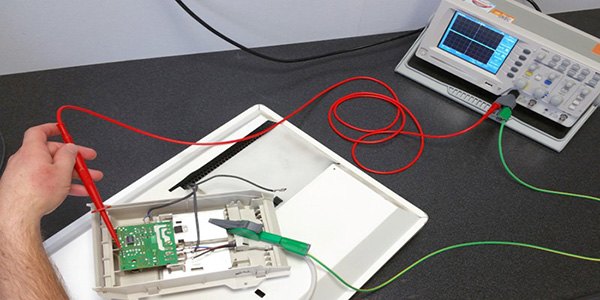

회로 기판 측정에 오실로스코프와 테스트 리드를 연결한 모습

사양

감쇠비 3종
BNC-바나나 감쇠기 상세 사양

항목	BNC4X10	BNC4X20	BNC4X100
감쇠비	×10	×20	×100
전압 계수	±5 %	±6 %	±6 %
부품번호	BNC4X10	BNC4X20	BNC4X100

시리즈 공통 사양

항목	사양
형태	BNC - 4 mm 바나나 잭 감쇠기 (오실로스코프용)
입출력	BNC 커넥터 1개, 4 mm 바나나 잭 2개
잭 구조	적색 잭은 감쇠 회로 경유, 흑색 잭은 BNC 접지에 직결
잭 간격	19 mm
대역폭	5 MHz
정격 전압	1000 V AC/DC CAT II · 600 V AC/DC CAT III
최대 입력 전압	차동 1400 V DC+AC peak · 공통 500 V DC+AC peak
절연	강화 절연, 오염도 2
접지 방식	접지 또는 플로팅 접지
안전 규격	EN/IEC 61010-031
외형 치수	63 × 19 × 35 mm
무게	약 0.030 kg
동작 온도	0 ~ +50 °C
보관 온도	-30 ~ +70 °C
허용 습도	최대 85 %RH (+35 °C)
최대 사용 고도	3,000 m

활용 분야

BNC-바나나 감쇠기가
쓰이는 측정

오실로스코프 측정 — BNC 입력에 감쇠기를 꽂고 바나나 잭에 측정 리드를 연결합니다.
고전압 신호 측정 — 감쇠비만큼 스코프 입력 전압을 낮춰 정격 범위 안에서 파형을 관측합니다.
프로브 대체 연결 — 프로브 팁 대신 BNC 커넥터로 연결해 접촉이 흔들리지 않게 합니다.
실험실 측정선 연결 — BNC 장비를 기존 바나나 측정선 체계에 그대로 연결합니다.

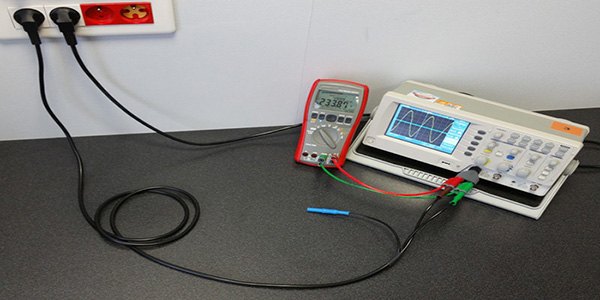

멀티미터와 오실로스코프에 바나나 잭 케이블을 연결한 측정 장면

선택 가이드

신호 크기로 고르는
오실로스코프 감쇠비

이럴 때 (측정 조건)	권장 모델	선택 이유
작은 신호를 정확하게 재현해야 할 때	BNC4X10	감쇠비가 가장 낮고 전압 계수가 ±5 %로 세 모델 가운데 가장 작아 신호를 정확하게 재현합니다.
중간 크기 신호를 적당히 낮춰 볼 때	BNC4X20	×20 감쇠로 스코프 입력을 알맞게 낮추며, 전압 계수는 ±6 %입니다.
큰 전압을 크게 낮춰야 할 때	BNC4X100	×100 감쇠로 스코프 입력 전압을 가장 많이 낮춰 높은 전압의 파형도 정격 안에서 관측할 수 있습니다.

구성·옵션

BNC4X10 · BNC4X20 · BNC4X100
모델과 커넥터 구성

항목	내용
모델	BNC4X10 · BNC4X20 · BNC4X100
감쇠비	×10 · ×20 · ×100
커넥터	BNC 한쪽, 바나나 잭 두 개

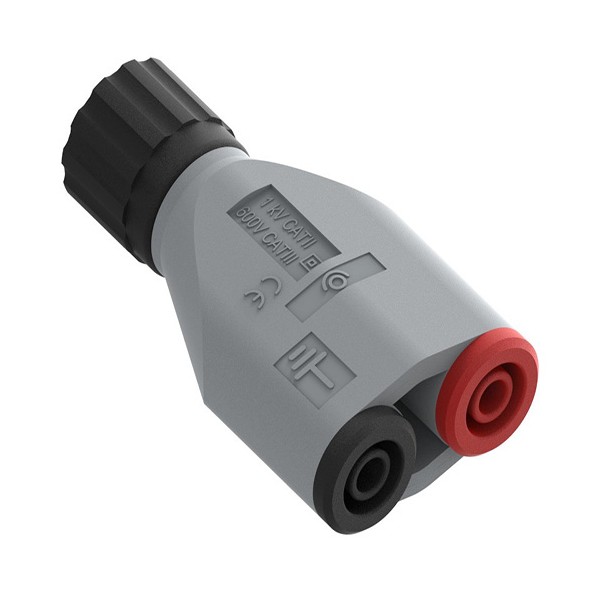

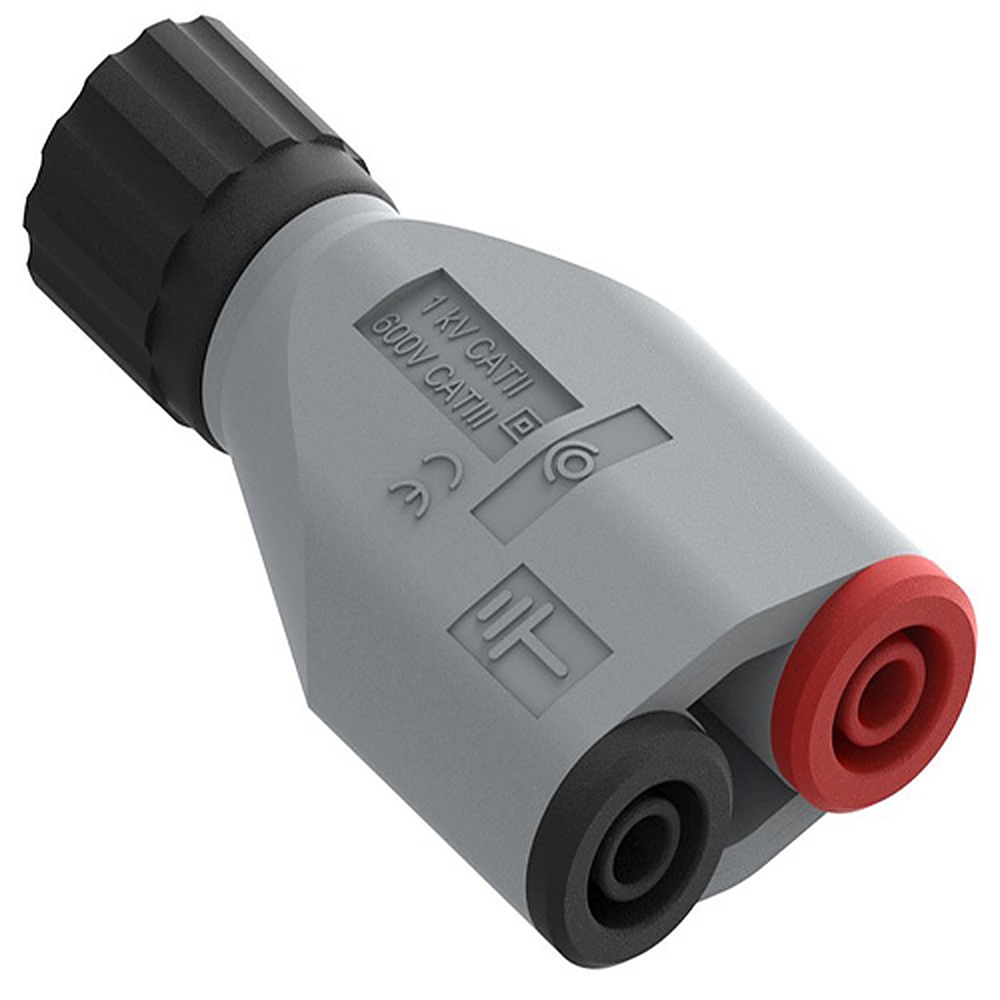

4mm 바나나 잭 쪽에서 본 회색 감쇠기 외형

감쇠기와 함께 보는
BNC 연결 제품

BNC4X10·BNC4X20·BNC4X100 감쇠기는 어떤 오실로스코프에 연결할 수 있습니까?
BNC 입력 단자가 있는 오실로스코프라면 연결할 수 있습니다. 장비의 입력 임피던스와 허용 입력 전압을 감쇠비와 함께 비교하세요.
BNC4X10, BNC4X20, BNC4X100 가운데 감쇠비는 어떻게 고릅니까?
측정할 신호의 최대 전압을 스코프 허용 입력 이하로 낮추는 감쇠비를 고르면 됩니다. 작은 신호에는 ×10이, 큰 전압에는 ×100이 적합합니다.
BNC4X10·BNC4X20·BNC4X100의 최대 입력 전압은 얼마입니까?
차동 1400 V DC+AC peak, 공통 500 V DC+AC peak입니다. 정격 전압은 1000 V AC/DC CAT II와 600 V AC/DC CAT III로 나뉩니다.
접지가 떠 있는 회로에도 사용할 수 있습니까?
네, 플로팅 접지 환경에서도 쓰도록 설계되었습니다. 다만 흑색 잭이 BNC 접지에 직결되므로 스코프 접지와 측정 대상 접지의 관계를 먼저 점검하세요.
