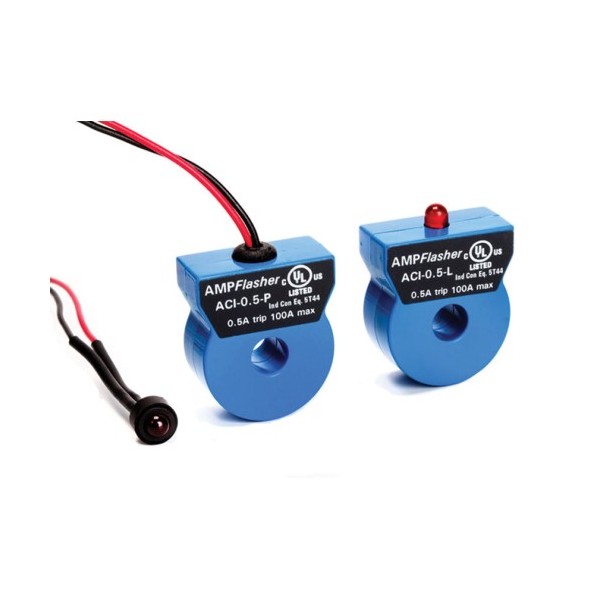

NK Technologies 전류 표시기

MODEL
ACI 시리즈
브랜드
NK TECHNOLOGIES

전류가 흐르는 회로를⁣ LED 깜박임으로 알리는 표시기

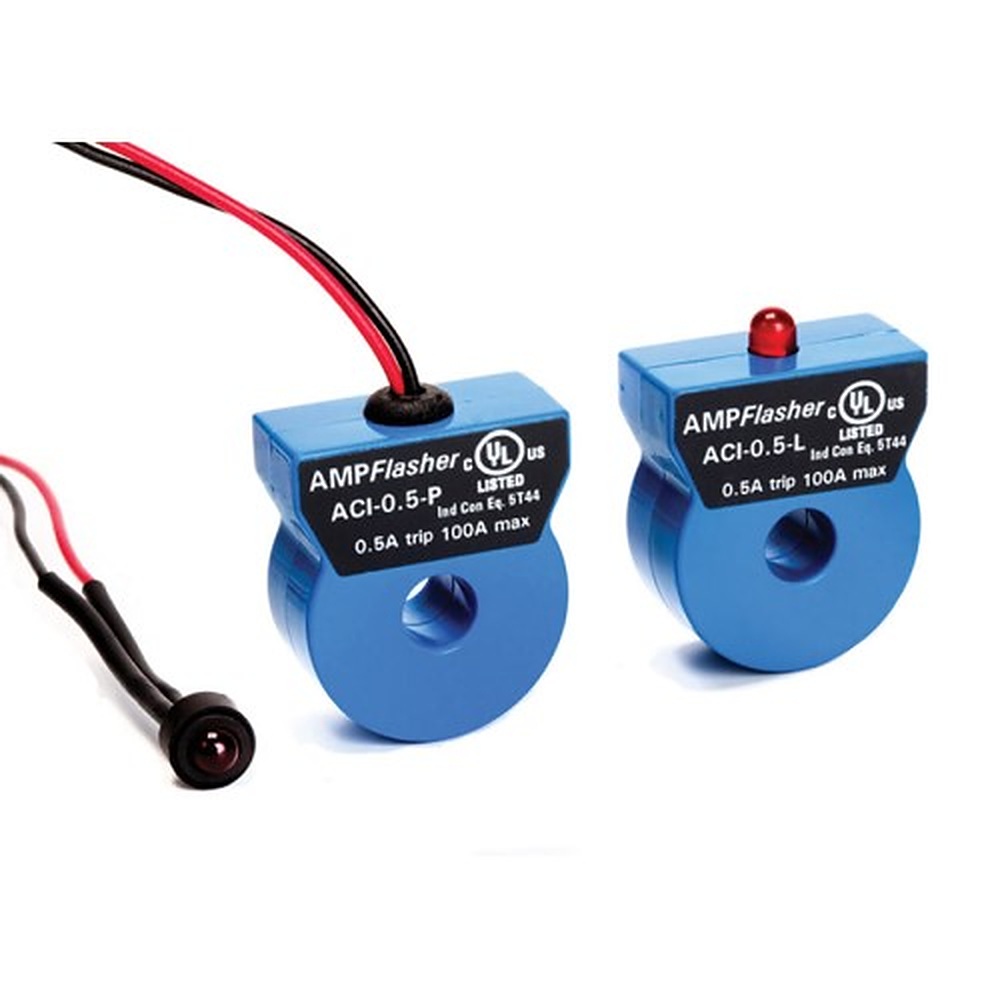

NK ACI 시리즈 전류 표시기 (AMP Flasher)⁣ 표시 방식 (옵션) : 피그테일 길이 609.6 mm의 원격 LED⁣ 표시 범위 : 0.5 ~ 100 A⁣ LED 점등 기준 : 500 mA 미만 (공장 설정)

견적 받기

NK Technologies 한국 독점 공급 파트너

NK ACI 시리즈는 분할형 링을 도체에 끼우면 0.5 A 이상의 전류 흐름을 빨간 LED 깜박임으로 알리는 전류 표시기(AMP Flasher, 전류 감지 LED)입니다. 제어반에서 팬·히터·펌프·조명으로 가는 전류의 유무를 도체를 감지 않고 한 번 통과시켜 확인합니다.

깜박이는 LED는 항상 켜진 LED보다 밝은 곳과 여러 각도에서 눈에 잘 띄어 점검자가 멀리서도 통전 상태를 구분합니다. 전류 값을 읽지 않고 흐름 여부만 판정하므로 여러 회로에 낮은 비용으로 설치합니다. 이 표시기는 (주)테솔이 국내에 공식 공급합니다.

0.5 A

단일 통과 감지 전류

0.5 ~ 100 A

표시 범위

24 in

원격 LED 피그테일 길이

29.2 × 14.0 × 33.0 mm

소형 케이스 치수

특징

끼우기만 하면⁣ 통전을 확인

핵심 특징현장에서 달라지는 점
0.5 A 단일 통과 감지도체를 링에 한 번만 통과시켜도 반응하므로 전선을 여러 번 감을 필요가 없습니다.
깜박이는 빨간 LED주변광이 밝거나 보는 각도가 달라도 통전 중인 회로를 구분해 점검 시간을 줄입니다.
원격 LED 옵션24인치 피그테일 LED를 패널 표면으로 빼내 제어반 문을 열지 않고 통전을 확인할 수 있습니다.
분할형 링 구조전선을 분리하지 않고 도체에 슬라이드해 장착하므로 운전 중인 설비도 정지 없이 설치할 수 있습니다.
UL94 V-0 케이스난연 등급 케이스가 제어반 내부의 발열과 화재 위험을 낮춥니다.

모델 선택

출력 방식별⁣ 모델 코드

모델 코드는 ACI-0.5-L처럼 감도와 표시 방식을 조합합니다. 감도는 0.5(500 mA) 한 가지이며, 표시 방식은 본체 LED(L)와 24인치 피그테일 원격 LED(P) 중에서 고릅니다.

모델 코드감도표시 방식이럴 때
ACI-0.5-L500 mA본체에 빨간 LED 깜박임제어반 내부에서 직접 확인할 때
ACI-0.5-P500 mA24인치 피그테일로 원격 LED 연결패널 표면이나 떨어진 위치에서 확인할 때

설치와 판독

장착 방법과⁣ 적용 조건

교류 50-400 Hz 회로의 통전 확인

링을 모니터링할 도체에 직접 밀어 끼우면 설치가 끝납니다. 주파수 응답은 50~400 Hz, 최대 1차 회로 전압은 300 VAC이므로 상용 교류 회로의 팬·히터·펌프 회로에 적용하고, 직류 회로나 전류 값 판독이 필요한 곳에는 전류 트랜스듀서를 선택하세요.

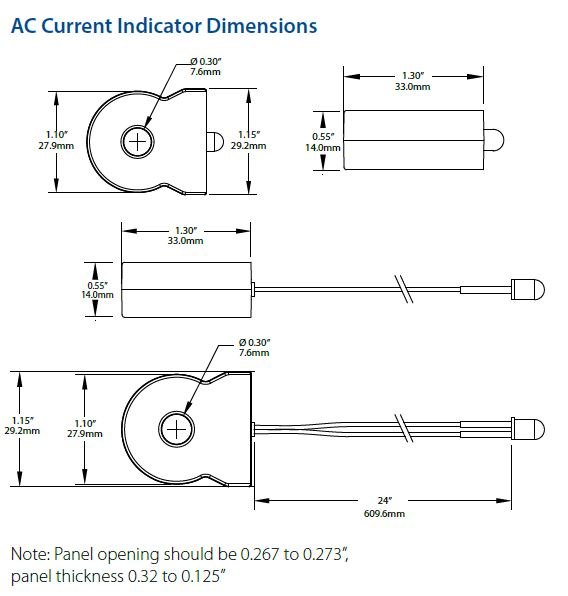

NK TECHNOLOGIES ACI 시리즈 - 전류 표시기 외형 치수와 설치 도면
전류 표시기 외형 치수와 설치 도면

사양

0.5 A 표시기⁣ 전체 사양

항목사양
표시 방식 (기본)빨간 LED 깜박임
표시 방식 (옵션)피그테일 길이 609.6 mm의 원격 LED
표시 범위0.5 ~ 100 A
LED 점등 기준500 mA 미만 (공장 설정)
최대 1차 회로 전압300 VAC
주파수 응답50 ~ 400 Hz
도체 개구부내경 7.6 mm
외형 치수29.2(W) × 14.0(D) × 33.0(H) mm
케이스UL94 V-0 난연 등급
장착모니터링 도체에 직접 슬라이드
동작 온도-20 ~ 50 °C
동작 습도0 ~ 95 %RH (비응축)

활용 분야

통전 여부만⁣ 확인하는 현장

  • 제어반 점검 — 팬·히터·펌프·조명 회로에 전류가 흐르는지 패널 문을 열고 바로 확인합니다.
  • 통전 도체 식별 — 전선 다발 중 전류가 흐르는 도체를 LED 깜박임으로 찾습니다.
  • 저비용 상태 표시 — 전류 값이 필요 없는 회로에 소형 표시기를 달아 가동 상태를 표시합니다.

선택 가이드

표시 목적별⁣ 권장 제품

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
통전 여부만 눈으로 확인할 때NK ACI 시리즈LED 깜박임으로 0.5 A 이상 흐름을 표시합니다.
전류 값을 PLC로 보내야 할 때NK CTC 시리즈전류 트랜스포머 신호를 4-20 mA 출력으로 변환합니다.
변류 신호를 CT로 받아 설치할 때NK CTRC · ProteCT 시리즈분할형 또는 DIN 레일형 전류 트랜스포머로 측정 신호를 만듭니다.

구성·옵션

출력 방식과⁣ 원격 표시

구분내용
기본 출력본체 빨간 LED (ACI-0.5-L)
원격 표시 옵션609.6 mm 피그테일 LED (ACI-0.5-P)
케이스29.2 × 14.0 × 33.0 mm · UL94 V-0
