GW Instek AC/DC 전원공급기 ASR-2000 시리즈

GW Instek AC/DC 전원공급기 ASR-2000 시리즈

MODEL
ASR-2000
브랜드
GWINSTEK

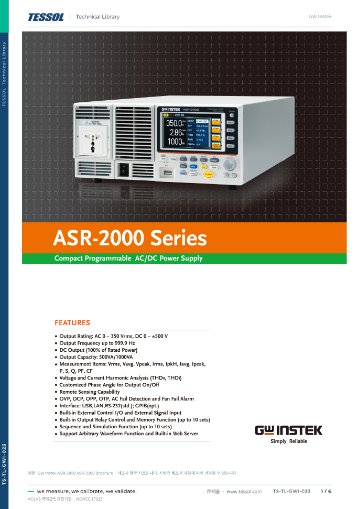

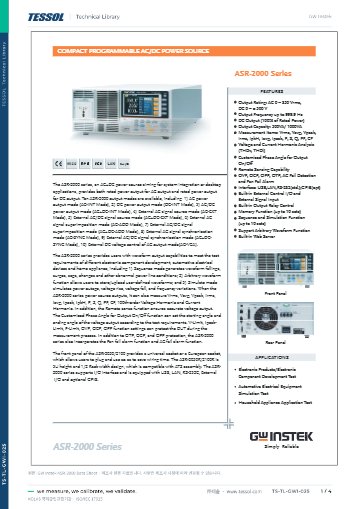

제품 자료
제품문의 구매하기

정전과 전압 변동을 재현하는
프로그래머블 AC/DC 전원

GW Instek ASR-2000 시리즈 프로그래머블 AC/DC 전원

견적 받기

GW Instek ASR-2000 시리즈는 AC 0~350 Vrms와 DC 0~±500 V를 출력하는 500·1000 VA급 프로그래머블 AC/DC 전원(Programmable AC+DC Power Source)입니다. DC 출력도 정격 전력의 100 %까지 출력하며, 전력전자와 가전의 전원 품질 시험에 사용합니다.

AC에 DC를 더한 출력이나 외부 신호를 증폭하는 출력까지 10가지 모드로 구성합니다. 전압·전류 고조파를 100차까지 측정하므로 별도 전력 분석기 없이 DUT의 입력 특성을 확인할 수 있습니다. 이 전원은 (주)테솔이 국내에 공식 공급합니다.

10가지

AC·DC·외부 신호·동기 출력 모드

100차

전압·전류 고조파 측정 차수

500 · 1000 VA

ASR-2050 · 2100 AC 출력 용량

3U 1/2 랙

ASR-2050R · 2100R 폼팩터

특징

AC와 DC를
한 대에서 구성

핵심 특징현장에서 달라지는 점
AC+DC 출력과 DC 100 % 전력AC에 DC 오프셋을 더하거나 DC만 출력하므로 DUT의 전원 조건을 장비 교체 없이 재현합니다.
출력 모드 10가지내부·외부·가산·동기 모드를 AC와 AC+DC로 나눠 선택해 외부 신호 증폭이나 전원 동기 시험을 구성합니다.
임의 파형과 시퀀스사용자 파형을 저장해 출력하고, 파형 강하·서지·처짐·변동을 시퀀스로 구성해 전력선 이상을 재현합니다.
정전·전압 변동 시뮬레이션정전, 전압 상승·강하, 주파수 변동을 시뮬레이션해 제품 내성 시험을 자동화합니다.
고조파·전력 측정Vrms, Irms, 유효전력, 역률과 THDv·THDi를 측정해 DUT 입력 특성을 한 화면에서 확인합니다.
보호 기능OVP, OCP, OPP, OTP와 AC 입력 이상, 팬 고장을 경보로 알려 DUT와 전원을 함께 보호합니다.

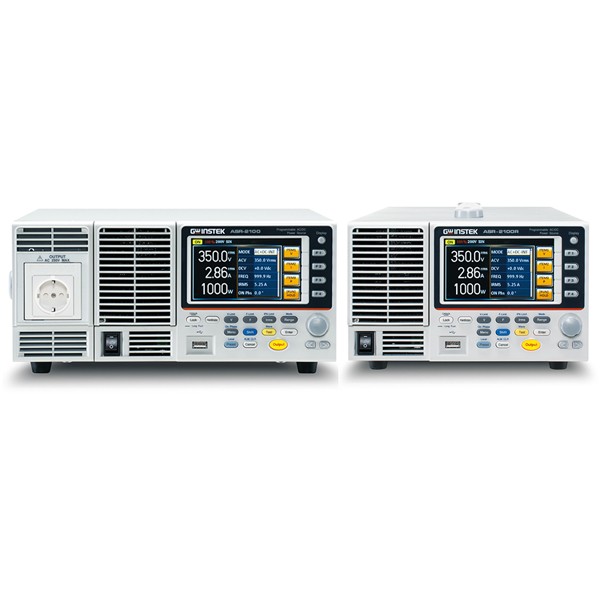

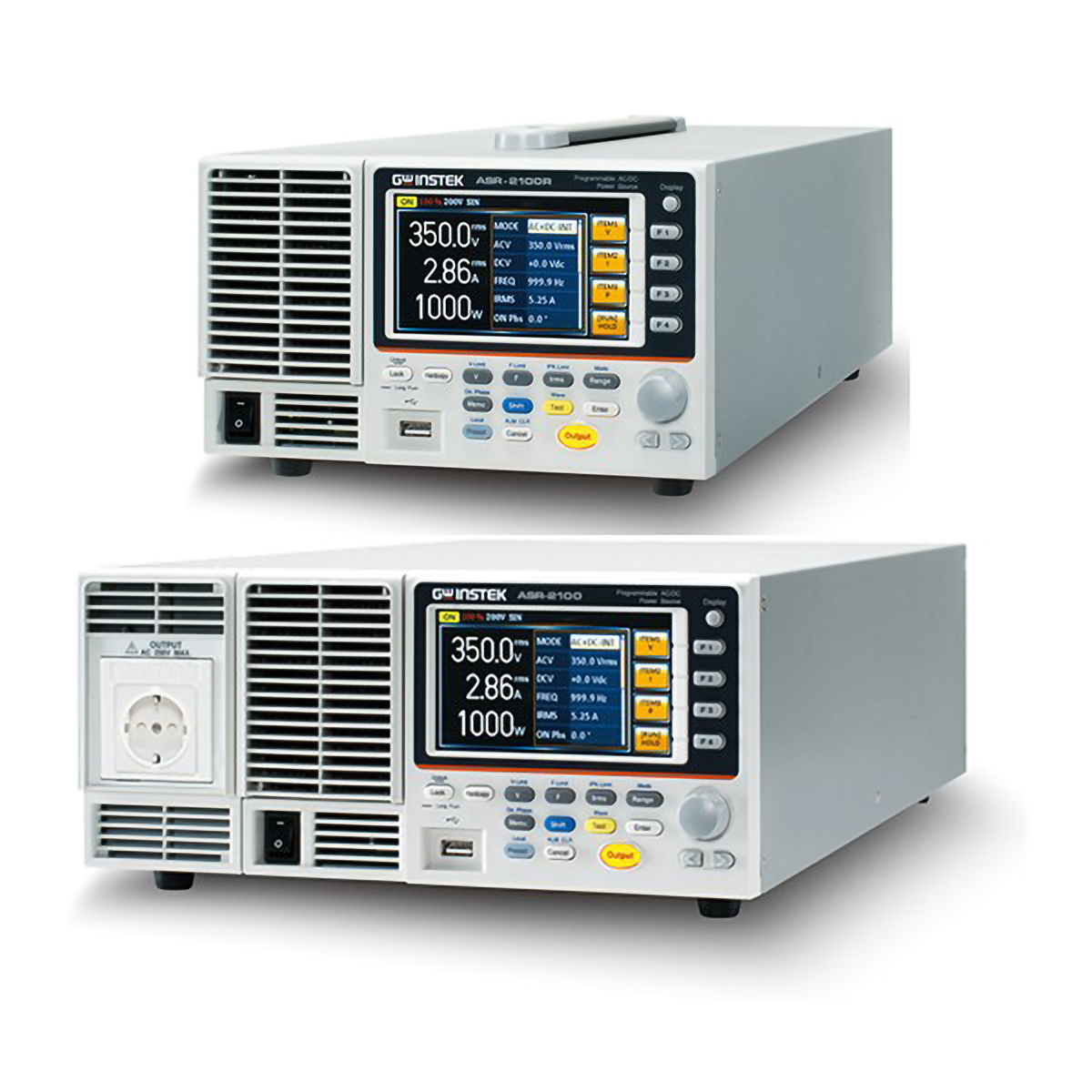

GWINSTEK ASR-2000 - 표시창과 키패드가 보이는 전원공급기 두 대
표시창과 키패드가 보이는 전원공급기 두 대

출력 모드

10가지 출력 모드의
구분과 용도

AC-INT·DC-INT·AC+DC-INT는 내부 신호로 출력하는 기본 모드이고, AC-EXT·AC+DC-EXT는 외부 신호를 증폭합니다. AC-ADD·AC+DC-ADD는 외부 신호를 내부 신호에 더하며, AC-SYNC·AC+DC-SYNC는 외부 기준에 동기하고 AC-VCA는 외부 신호로 진폭을 제어합니다.

AC 모드의 주파수는 40.00~999.9 Hz, AC+DC 모드는 1.00~999.9 Hz 범위이므로 가전용 50/60 Hz뿐 아니라 항공·군용 400 Hz 대역 시험도 같은 장비로 구성할 수 있습니다.

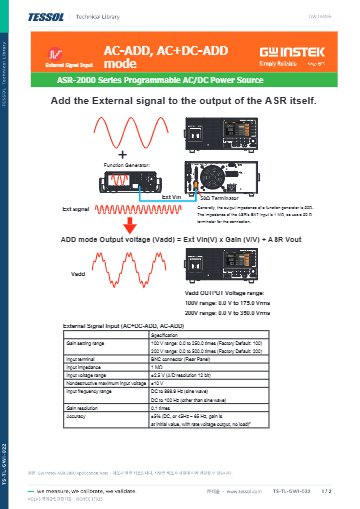

외부 신호를 증폭하는 EXT·ADD 모드

함수 발생기의 신호를 외부 입력에 연결하면 EXT 모드는 그 파형을 정격 전력으로 증폭하고 ADD 모드는 내부 정현파에 더해 출력합니다. 외부 제어 I/O와 출력 릴레이 제어도 함께 사용하세요.

분석·측정

고조파와 전력
측정 항목

측정 항목은 Vrms, Vavg, Vpeak, Irms, Ipk, Iavg, 유효전력 P, 피상전력 S, 무효전력 Q, 역률 PF, 파고율 CF이고, 고조파는 기본파 기준 100차까지 분석합니다. 20차까지와 20~100차의 정확도 규격이 다르므로 고차 고조파 평가에서는 20차 이후 규격을 따로 확인하세요.

사용 방법

GW Instek ASR-2000
USB·LAN 원격 설정과 명령 예시

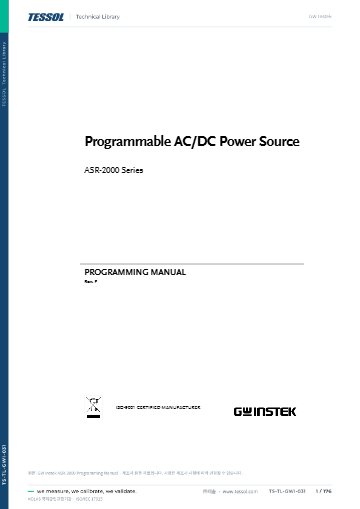

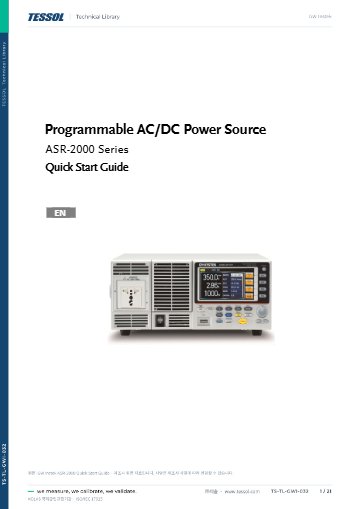

ASR-2000은 USB, LAN, RS-232를 기본으로 갖추고 GPIB는 ASR-GPIB-2K 옵션으로 추가하며, LAN 인터페이스는 웹 서버로 기본 원격 제어와 모니터링에도 쓸 수 있습니다. PC Software와 LabVIEW Driver, ARB tool for Excel이 제공되고, Programming Manual의 명령으로 출력과 측정을 제어합니다.

소프트웨어·도구하는 일
PC SoftwarePC에서 ASR-2000 원격 제어(FW V1.05 이상, NI-VISA와 .NET 먼저 설치)
USB DriverUSB로 연결한 전원을 PC가 인식하게 하는 드라이버
LabVIEW DriverLabVIEW 2009용 원격 제어 드라이버
ARB tool for ExcelExcel의 파형 데이터(최대 4096행)를 USB로 전송
웹 서버 (LAN)브라우저에서 기본 원격 제어와 모니터링

처음 연결하는 순서

순서할 일
1PC Software를 쓰려면 NI-VISA와 .NET을 먼저 설치한 뒤 USB Driver와 PC Software를 설치하세요.
2USB 케이블(GTL-246)로 PC와 후면 USB B 포트를 연결합니다.
3Menu를 누르고 스크롤 휠로 4번 USB Device를 선택해 Connection Status가 Online으로 바뀌는지 확인한 뒤 Exit [F4]로 나옵니다.
4LAN을 쓸 때는 Menu의 3번 LAN에서 DHCP를 켜거나 IP 주소를 직접 입력하세요. 소켓 포트는 2268로 고정되어 있습니다.
5Realterm 같은 터미널에서 *IDN?을 보내 응답을 확인한 뒤 출력·측정 명령을 보냅니다.

원격 명령 예시 (ASR-2000 Programming Manual)

명령하는 일
*IDN?제조사, 모델, 일련번호, 소프트웨어 버전 읽기(예: GW-INSTEK,ASR-XXXX,GXXXXXXXX, XX.XX)
:OUTP 0전원 출력 끄기
:MEAS:CONF:SENS 0리모트 센싱 끄기
:MEASure:AVERage:COUNt?측정 기능의 평균 횟수 읽기

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Manual을 함께 확인하세요.

LAN 설정을 마친 뒤에는 소켓 포트가 2268로 고정되어 있으니 방화벽이나 접속 프로그램의 포트 설정을 이에 맞추세요.

사양

4개 모델 비교와
AC/DC 출력 사양

항목ASR-2050ASR-2100ASR-2050RASR-2100R
출력 용량500 VA1000 VA500 VA1000 VA
최대 출력 전류 (100 V / 200 V 레인지)5 A / 2.5 A10 A / 5 A5 A / 2.5 A10 A / 5 A
최대 출력 전압350 Vrms / 500 Vdc350 Vrms / 500 Vdc350 Vrms / 500 Vdc350 Vrms / 500 Vdc
폼팩터데스크톱데스크톱3U 1/2 랙3U 1/2 랙
고조파 전류 풀스케일 (100 V / 200 V 레인지)5 A / 2.5 A10 A / 5 A5 A / 2.5 A10 A / 5 A
확장 전원 소켓 (GET-003 · GET-004)미지원미지원선택 사양선택 사양

시리즈 공통 사양

항목사양
AC 전압 설정 범위0.0 ~ 175.0 V (100 V 레인지), 0.0 ~ 350.0 V (200 V 레인지), 분해능 0.1 V
AC 전압 설정 정확도±(설정값의 0.5 % + 0.6 V / 1.2 V) (100 V / 200 V 레인지)
DC 전압 설정 범위-250 ~ +250 V / -500 ~ +500 V (DC 출력은 정격 전력의 100 %)
주파수 범위AC 모드 40.00 ~ 999.9 Hz, AC+DC 모드 1.00 ~ 999.9 Hz
주파수 분해능0.01 Hz (1.00 ~ 99.99 Hz), 0.1 Hz (100.0 ~ 999.9 Hz)
출력 위상0.0 ~ 359.9°, 분해능 0.1°
THD≤0.2 % (50/60 Hz), ≤0.3 % (<500 Hz), ≤0.5 % (500.1 ~ 999.9 Hz)
출력 모드 (10가지)AC-INT, DC-INT, AC+DC-INT, AC-EXT, AC+DC-EXT, AC-ADD, AC+DC-ADD, AC-SYNC, AC+DC-SYNC, AC-VCA
측정 항목Vrms, Vavg, Vpeak, Irms, Ipk, Iavg, P, S, Q, PF, CF
전류 측정 분해능0.01 A
역률 · 파고율 범위역률 0.000 ~ 1.000 (분해능 0.001), 파고율 0.00 ~ 50.00 (분해능 0.01)
고조파 분석기본파 기준 100차까지, 전압 풀스케일 175 V / 350 V (분해능 0.1 V)
전압 고조파 정확도±(읽음값의 0.2 % + 0.5 V / 1 V) (20차까지), ±(0.3 % + 0.5 V / 1 V) (20 ~ 100차)
보호OVP, OCP, OPP, OTP, AC 입력 이상 감지, 팬 고장 경보
기능임의 파형, 시퀀스·시뮬레이션(10세트), 출력 on/off 위상각, 리모트 센싱, 출력 릴레이 제어, 외부 제어 I/O, 외부 신호 입력, 웹 서버
임의 파형 메모리16개(비휘발성), 길이 4096워드
설정 저장10세트
디스플레이4.3인치 TFT LCD
인터페이스USB, LAN, RS-232 기본 / GPIB 옵션(ASR-GPIB-2K)
AC 입력공칭 100 ~ 240 Vac, 범위 90 ~ 264 Vac, 47 ~ 63 Hz, 단상 2선, 최대 소비 1500 VA 이하
절연 저항 / 내전압500 Vdc 30 MΩ 이상 / 1500 Vac 1분
동작 환경0 ~ 40 ℃, 20 ~ 80 % RH (무응결)
보관 환경-10 ~ 70 ℃, 90 % RH 이하 (무응결)
동작 고도2000 m 이하

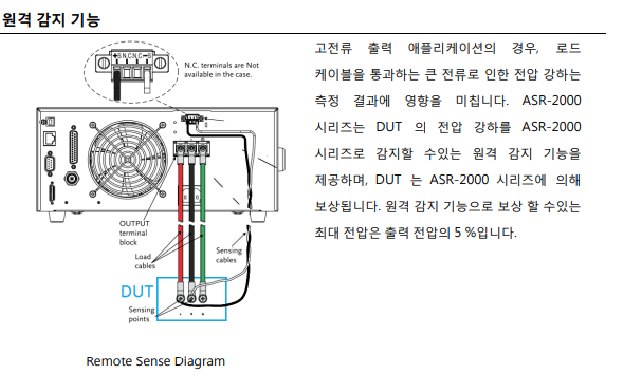

GWINSTEK ASR-2000 - 전원공급기와 시험 대상 간 원격 감지 배선 구성도
전원공급기와 시험 대상 간 원격 감지 배선 구성도

활용 분야

전원 품질 시험이
필요한 현장

  • 가전 제품 전원 품질 시험 — 전압 강하, 서지, 정전 조건을 시퀀스로 재현합니다.
  • 전력전자 부품·변환기 개발 — AC+DC 출력과 고조파 측정을 한 대로 구성합니다.
  • 정전·전압 변동 내성 시험 — 제품이 순간 정전과 주파수 변동에서 복귀하는지 확인합니다.
  • AC 입력 환경 재현 연구 — 400 Hz 대역을 포함한 여러 주파수 조건에서 전원 특성을 평가합니다.

선택 가이드

ASR-2000의 용량과
폼팩터별 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
500 VA면 충분한 데스크톱 시험ASR-2050최대 5 A(100 V 레인지)를 출력합니다.
1 kVA가 필요한 데스크톱 시험ASR-2100최대 10 A(100 V 레인지)를 출력합니다.
랙에 설치하는 500 VA 시험ASR-2050R3U 1/2 랙이며 확장 전원 소켓을 선택할 수 있습니다.
랙에 설치하는 1 kVA 시험ASR-2100R3U 1/2 랙이며 ATS 어셈블리와 호환됩니다.
DC만 필요할 때PSW · PSU · GPP · PPX프로그래머블 DC 전원공급기를 사용합니다.

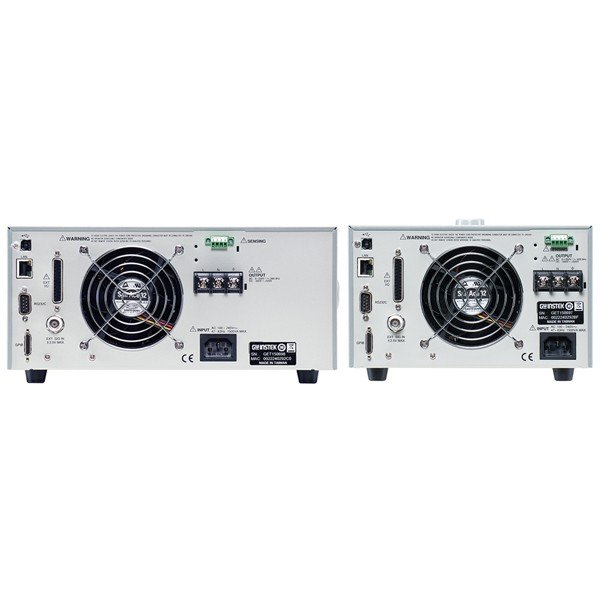

GWINSTEK ASR-2000 - 냉각 팬과 출력 단자가 있는 전원공급기 후면
냉각 팬과 출력 단자가 있는 전원공급기 후면

구성·옵션

기본 구성품과
공장 옵션

구성품내용
기본 구성품안전 지침서, 전원 코드, 전원 단자 커버 세트, 리모트 센싱 단자 커버 세트, 테스트 리드 GTL-123, USB 케이블 GTL-246
공장 설치 옵션ASR-GPIB-2K(GPIB 통신), ASR-EU-2K(유럽형 출력 콘센트, ASR-2000 전용)
랙 마운트 키트GRA-439-E(EIA), GRA-439-J(JIS)
확장 소켓 (R 모델 전용)GET-003(범용), GET-004(유럽형)
통신 케이블GTL-232(RS-232C, 약 2 m), GTL-258(GPIB, 약 2 m, Micro-D 25핀)
필터 · 기능 옵션ASR-001(공기 흡입 필터), ASR-C003(Modbus TCP)

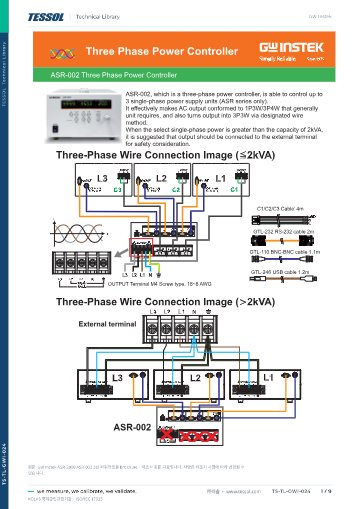

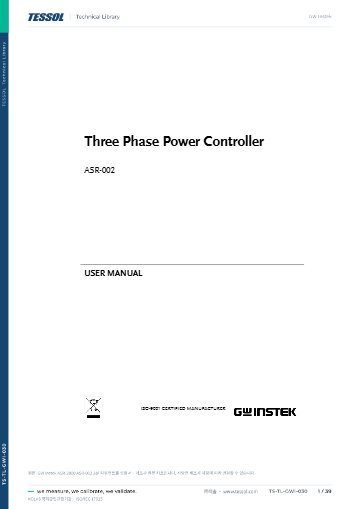

3상 제어ASR-002 외부 3상 제어 유닛(같은 ASR 3대, RS-232+GPIB 옵션 필요)

관련 제품

ASR-2000과 함께 보는
프로그래머블 전원
