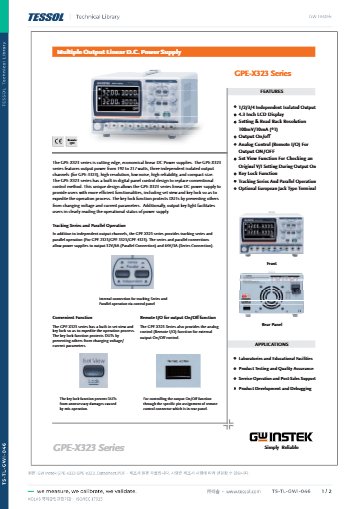

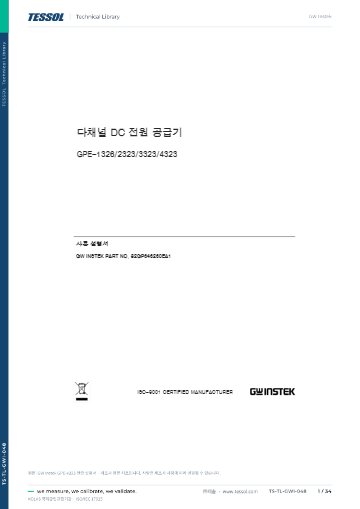

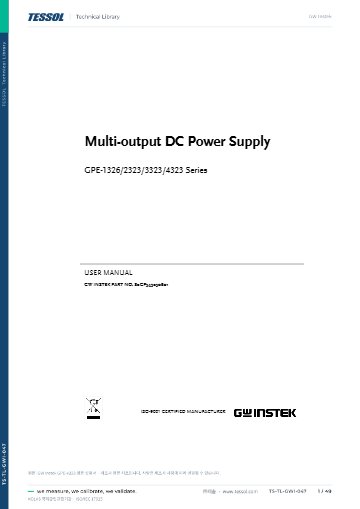

제품 자료
제품문의 구매하기

채널마다 전압·전류를 따로
맞추는 다출력 리니어 전원

GW Instek GPE-1326 · 2323 · 3323 · 4323 다출력 리니어 DC 전원공급기

견적 받기

GW Instek GPE-1326·2323·3323·4323은 1~4개의 독립 절연 출력에 4.3인치 LCD를 갖춘 192~217 W 다출력 리니어 DC 전원공급기(Multi-Output Linear DC Power Supply)입니다. 교육 실습실과 생산 라인 점검에서 채널마다 전압과 전류를 따로 설정해 사용합니다.

리니어 방식이어서 CV 리플이 5 Hz~1 MHz 대역 1 mVrms 이하로 낮고, 채널을 직렬로 묶으면 64 V, 병렬로 묶으면 6 A까지 출력을 확장합니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

1–4 CH

독립 절연 출력 채널

32 V

채널당 최대 출력 전압

192–217 W

모델별 출력 전력

≤ 1 mVrms

CV 리플(5 Hz–1 MHz)

특징

채널마다 독립된
저잡음 리니어 전원

핵심 특징현장에서 달라지는 점
채널별 절연 출력채널이 서로 절연되어 있어 기준 전위가 다른 회로를 한 대로 동시에 구동하고 접지 루프를 피합니다.
직렬·병렬 추적CH1·CH2를 자동 추적으로 묶어 64 V 또는 6 A까지 필요한 전압과 전류로 확장합니다.
Set View와 키 잠금출력 중에도 설정값을 확인하고 키 잠금으로 전압·전류 변경을 막아 시험 대상을 보호합니다.
출력 ON/OFF 원격 제어아날로그 원격 I/O로 외부에서 출력을 켜고 끄므로, 연결 전에 출력을 차단해 시험 대상 손상을 예방합니다.
4.3인치 디지털 패널설정값과 출력값을 한 화면에 함께 표시해 채널이 많아도 읽기 쉽습니다.
저소음 스마트 냉각 팬부하에 맞춰 냉각하므로 실습실이나 사무 공간에서 팬 소음 부담을 줄입니다.

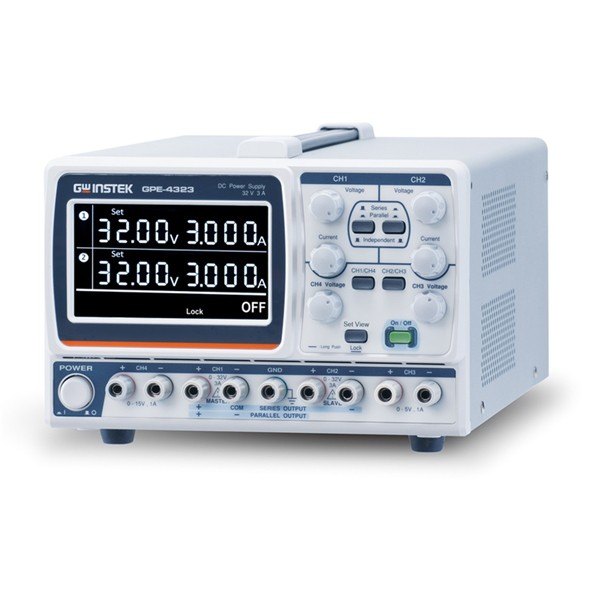

GWINSTEK GPE-x323 - 표시창과 다채널 출력 단자가 있는 DC 전원공급기 사선 모습
표시창과 다채널 출력 단자가 있는 DC 전원공급기 사선 모습

채널 구성

모델별 채널 구성과
추적 연결

GPE-1326은 32 V/6 A 단일 채널, GPE-2323은 32 V/3 A 두 채널이며, GPE-3323은 여기에 5 V/5 A 고정 채널이, GPE-4323은 0~5 V/1 A와 0~15 V/1 A 채널이 더해집니다. 채널 수가 늘수록 전력도 함께 커지므로 실습 인원이나 시험 항목에 맞춰 고릅니다.

두 채널을 묶는 추적 모드

직렬 추적은 CH1과 CH2를 이어 최대 64 V를, 병렬 추적은 최대 6 A를 출력합니다. 추적 오차는 마스터 기준 ≤ 0.1 % + 10 mV이므로, 마스터 채널만 설정하면 슬레이브가 따라가 양전원이나 대전류 시험을 간단히 구성합니다.

사양

1~4출력 4개 모델
비교와 공통 사양

항목GPE-1326GPE-2323GPE-3323GPE-4323
출력 채널 수1234
CH1 · CH2 정격CH1 0–32 V/0–6 A0–32 V/0–3 A × 20–32 V/0–3 A × 20–32 V/0–3 A × 2
추가 출력해당 없음해당 없음5 V/5 A0–5 V/1 A · 0–15 V/1 A
출력 전력192 W192 W217 W212 W
직렬·병렬 추적미지원지원지원지원
기본 테스트 리드GTL-104 × 1 · GTL-105 × 1GTL-104 × 2GTL-104 × 3GTL-104 × 2 · GTL-105 × 2

시리즈 공통 사양

항목사양
방식다출력 절연 리니어 (아날로그 원격 I/O 외 PC 인터페이스 없음)
CV 입력 조정률≤ 0.01 % + 3 mV
CV 부하 조정률≤ 0.01 % + 3 mV (3 A 이하) · ≤ 0.02 % + 5 mV (3 A 초과)
CC 입력·부하 조정률≤ 0.2 % + 3 mA
리플·잡음 (CV)≤ 1 mVrms (5 Hz–1 MHz)
리플·잡음 (CC)≤ 3 mArms
설정·리드백 정확도전압 ±(0.1 % 읽음값 + 30 mV) · 전류 ±(0.3 % 읽음값 + 6 mA)
분해능100 mV / 10 mA (10 mV / 1 mA 선택 가능)
직렬 추적 / 병렬 추적0–64 V / 0–6 A (GPE-2323 · 3323 · 4323)
추적 오차≤ 0.1 % + 10 mV (마스터 기준, 무부하)
직렬 운전 조정률·리플입력 0.01 % + 5 mV · 부하 100 mV · 리플 ≤ 2 mVrms (5 Hz–1 MHz)
5 V 고정 채널 (GPE-3323)5.0 V ± 5 % · 5 A · 입력 조정률 ≤ 3 mV · 부하 조정률 ≤ 5 mV · 리플 1 mVrms (5 Hz–1 MHz)
제어아날로그 원격 I/O 출력 ON/OFF · Set View · 키 잠금
디스플레이4.3인치 LCD · 출력 버튼 인디케이터
냉각저소음 스마트 냉각 팬
입력 전원AC 100/120/220 V ± 10 % · 230 V +10 %/-6 % · 50/60 Hz
동작 온도·습도0–40 °C · ≤ 80 % RH
보관 온도·습도-10–70 °C · ≤ 70 % RH
외형 치수 (W×H×D)210 × 155 × 306 mm
중량약 7 kg
기본 구성사용 설명서(CD) · 전원 코드 · 모델별 테스트 리드

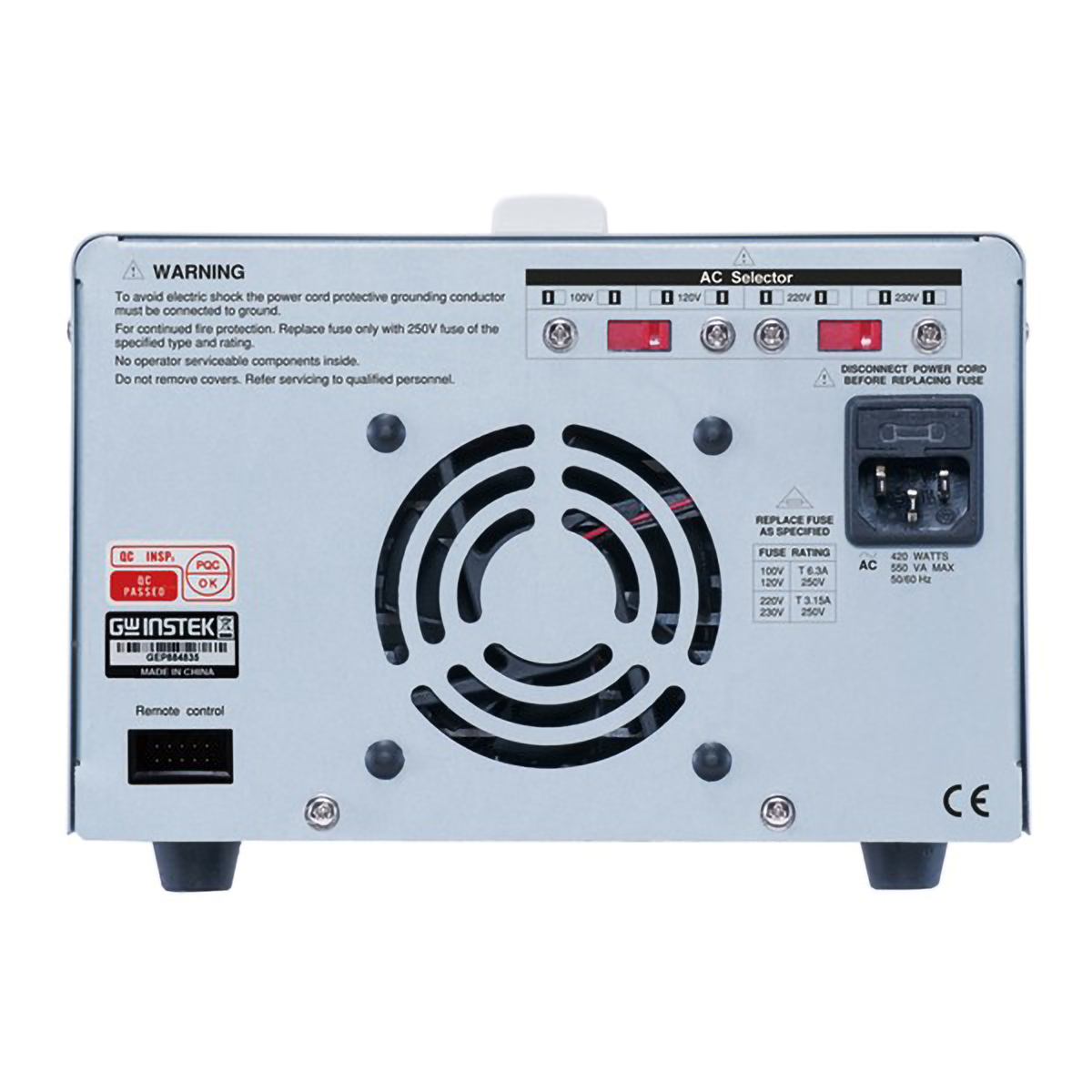

GWINSTEK GPE-x323 - 냉각 팬과 전원 입력부가 있는 전원공급기 후면
냉각 팬과 전원 입력부가 있는 전원공급기 후면

활용 분야

여러 전원이 필요한
실습·점검 현장

  • 교육 실습실 — 여러 출력을 한 대로 설정해 회로 실습의 전원을 구성합니다.
  • 생산 라인 점검 — 채널마다 전압과 전류를 맞춰 제품 기능을 점검합니다.
  • 소형 모듈 전원 — 32 V 이하 전압으로 소형 모듈과 센서에 전원을 공급합니다.
  • 직렬·병렬 확장 — 64 V 직렬이나 6 A 병렬로 묶어 시험 범위를 넓힙니다.

선택 가이드

채널 수와 출력 조합으로
고르는 모델

이럴 때 (현장 조건)권장 모델선택 이유
채널 하나면 될 때GPE-13260–32 V/0–6 A 단일 채널이며 192 W입니다.
같은 출력 두 개가 필요할 때GPE-23230–32 V/0–3 A 두 채널이며 직렬·병렬 추적을 지원합니다.
5 V 출력까지 필요할 때GPE-3323두 채널에 5 V/5 A 고정 채널이 더해집니다.
저전압 출력 두 개까지 필요할 때GPE-43230–5 V/1 A와 0–15 V/1 A 채널이 더해지며 212 W입니다.
PC로 제어해야 할 때GPP 시리즈다출력 프로그래머블 리니어 전원입니다.

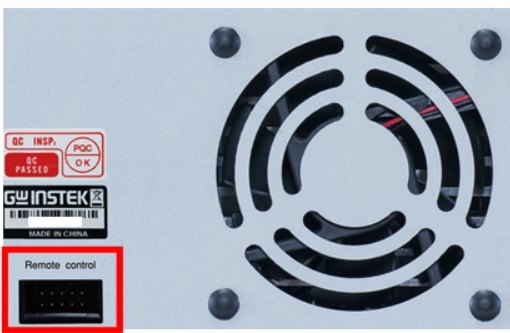

GWINSTEK GPE-x323 - 후면 냉각 팬과 리모트 컨트롤 단자
후면 냉각 팬과 리모트 컨트롤 단자

구성·옵션

테스트 리드와
옵션 터미널

항목내용
모델GPE-1326 · GPE-2323 · GPE-3323 · GPE-4323
기본 구성사용 설명서(CD) · 전원 코드
테스트 리드GPE-1326: GTL-104 1개 · GTL-105 1개 / GPE-2323: GTL-104 2개 / GPE-3323: GTL-104 3개 / GPE-4323: GTL-104 2개 · GTL-105 2개
옵션유럽형 잭 터미널
