GW Instek SPS Series 스위칭 DC 전원공급기 SPS 시리즈

GW Instek SPS Series 스위칭 DC 전원공급기 SPS 시리즈

MODEL
SPS Series
브랜드
GWINSTEK

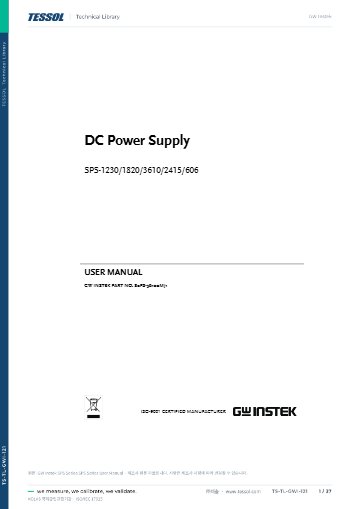

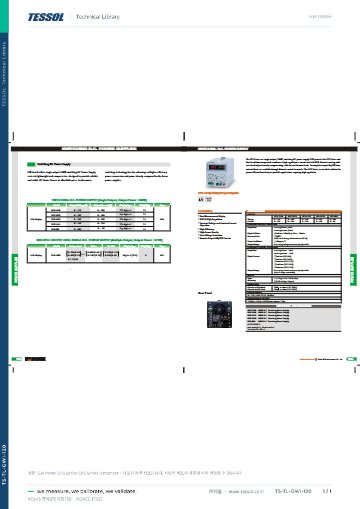

제품 자료
제품문의 구매하기

모터·히터 시험에 대전류를
작은 본체로 공급하는 스위칭 전원

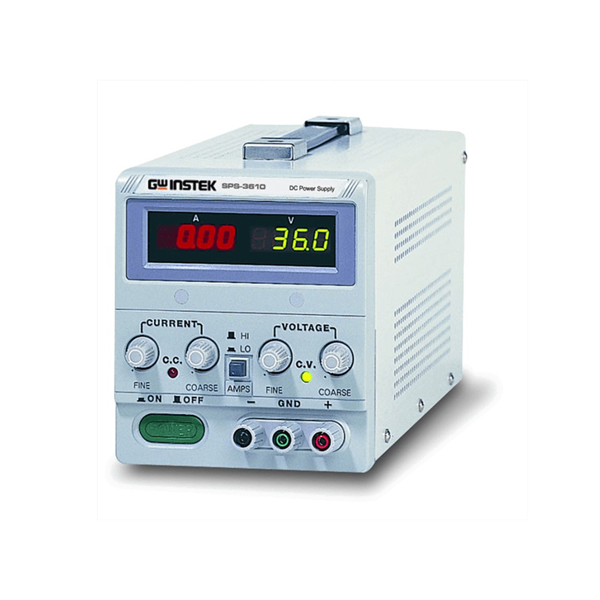

GW Instek SPS 시리즈 스위칭 DC 전원공급기

견적 받기

GW Instek SPS 시리즈는 12 V/30 A, 18 V/20 A, 24 V/15 A, 36 V/10 A, 60 V/6 A의 5개 모델로 나뉜 360 W급 단일 출력 스위칭 DC 전원공급기(고효율 벤치 전원)입니다. 큰 전류가 필요한 모터·히터·전력 변환기 시험에서 작은 본체로 대전력을 공급합니다.

스위칭 방식으로 전력 변환 효율과 전력 밀도를 높여 128 × 151 × 295 mm 본체에 대전력을 담았습니다. 리모트 센싱으로 긴 케이블의 전압 강하를 DUT 쪽에서 보정합니다. 이 스위칭 전원은 (주)테솔이 국내에 공식 공급합니다.

360 W

5개 모델 공통 단일 출력 정격

≤ 5 mVrms

리플·잡음(20 Hz–20 MHz)

≤ 500 µs

50 % 부하 변화 뒤 복귀 시간

3.2 kg

대전력 대비 가벼운 본체 무게

특징

작고 가벼운
대전류 전원

핵심 특징현장에서 달라지는 점
고효율 스위칭 변환같은 크기의 리니어 전원보다 큰 전력을 출력하므로 벤치 공간과 발열 부담이 줄어듭니다.

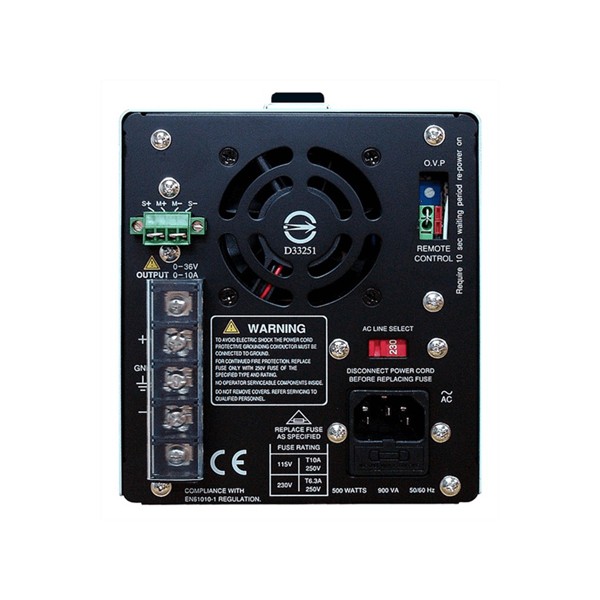

리모트 센싱긴 케이블에서 생긴 전압 강하를 DUT 쪽에서 읽어 보정하므로 대전류 시험의 단자 전압 오차가 줄어듭니다.
원격 출력 on/off외부 장치가 제어 단자로 출력을 켜고 끌 수 있어 간단한 시험 시퀀스에 연동할 수 있습니다.
OVP 보호과전압 보호 기능으로 예상치 못한 상황에서 DUT 손상을 막습니다.
이중 측정 디스플레이3½자리 LED 미터 2개가 설정값과 출력값을 동시에 표시하므로 읽기 오류가 줄어듭니다.
전류 Hi/Lo 레인지전류 범위를 전환해 작은 전류 부하의 설정 분해능을 확보합니다.

방식 선택

스위칭과 리니어의
선택 기준

스위칭 방식은 리니어보다 전력 변환 효율과 전력 밀도가 높아 SPS가 대전력을 3.2 kg 본체로 공급합니다. 대신 리플·잡음이 ≤ 5 mVrms(20 Hz–20 MHz)로 리니어 GPD의 ≤ 1 mVrms(5 Hz–1 MHz)보다 크므로, 모터·릴레이·히터처럼 잡음보다 전류 용량이 중요한 부하에는 SPS를, 소신호 아날로그 회로에는 리니어 계열을 고르세요.

대전류 부하에서 먼저 확인할 케이블 굵기

30 A급 시험에서는 리드 굵기와 체결 상태가 전압 강하와 발열을 좌우합니다. 리모트 센싱선은 DUT 단자에 직접 연결해 보정 범위를 확보하세요.

모델 고르기

같은 정격 전력 안의
전압·전류 배분

다섯 모델은 출력 전력이 같고 전압이 높아질수록 허용 전류가 내려갑니다. 큰 전류가 우선이면 12 V/30 A의 SPS-1230을, 전압이 우선이면 60 V의 SPS-606을 선택하며, 전류 리플도 전류가 클수록 커져 SPS-1230이 가장 큽니다. 부하 정격 전압과 전류가 모두 들어가는 모델 가운데 전류 리플이 작은 쪽을 선택하세요.

사양

5개 모델
출력 비교 사양

항목출력 전압출력 전류출력 전력CC 리플 전류
SPS-12300–12 V0–30 A360 W≤ 30 mArms
SPS-18200–18 V0–20 A360 W≤ 10 mArms
SPS-24150–24 V0–15 A360 W≤ 10 mArms
SPS-36100–36 V0–10 A360 W≤ 5 mArms
SPS-6060–60 V0–6 A360 W≤ 3 mArms

시리즈 공통 사양

항목사양
동작 형태단일 출력 스위칭(고효율, 수동형)
CV 입력·부하 조정률≤ 5 mV
CV 리플·잡음≤ 5 mVrms, 100 mVp-p (20 Hz–20 MHz)
복귀 시간≤ 500 µs (50 % 부하 변화, 최소 0.5 A)
온도 계수≤ 100 ppm/°C
CC 입력·부하 조정률≤ 3 mA, 전류 Hi/Lo 레인지 전환
출력 범위0 ~ 정격 전압, 0 ~ 정격 전류 연속 조정
미터3½자리 0.39인치 LED × 2, ±(0.5 % 읽음값 + 2 digit)
기능OVP, 리모트 센싱, 제어 단자 원격 출력 on/off, 전류 Hi/Lo 레인지
절연섀시–단자 20 MΩ 이상, 섀시–AC 코드 30 MΩ 이상 (DC 500 V)
AC 입력AC 115/230 V ± 15 %, 50/60 Hz
크기 (W×H×D)128 × 151 × 295 mm
무게약 3.2 kg
기본 구성사용 설명서, 전원 코드, 테스트 리드 GTL-230A × 1

활용 분야

대전류 직류 전원이
필요한 현장

  • 모터·릴레이·히터 부하 시험 — 큰 기동 전류가 필요한 부하에 직류 전원을 공급합니다.
  • 전력 변환기·LED 드라이버 시험 — 입력단 직류 전원으로 변환기의 효율과 보호 동작을 확인합니다.
  • 긴 케이블 시험 — 리모트 센싱으로 출력 전압 강하를 보정합니다.
  • 벤치 대전류 작업 — 잡음보다 전류 용량이 중요한 일반 벤치 작업에 사용합니다.

선택 가이드

모델별
권장 용도

이럴 때 (현장 조건)권장 모델선택 이유
30 A까지 큰 전류가 필요할 때SPS-123012 V/30 A로 이 계열의 최대 전류입니다.
18 V에서 20 A가 필요할 때SPS-182018 V/20 A 정격입니다.
24 V에서 15 A가 필요할 때SPS-241524 V/15 A 정격입니다.
36 V에서 10 A가 필요할 때SPS-361036 V/10 A 정격입니다.
60 V까지 전압이 필요할 때SPS-60660 V/6 A로 전류 리플이 가장 작습니다.
잡음이 더 낮은 단일 출력이 필요할 때GPR-H · GPS리니어 방식으로 리플 1 mVrms 이하를 유지합니다.

구성·옵션

기본 구성과
모델 구성

  • 기본 구성 — 사용 설명서, 전원 코드, 테스트 리드 GTL-230A × 1
  • 모델 구성 — SPS-1230, SPS-1820, SPS-2415, SPS-3610, SPS-606
