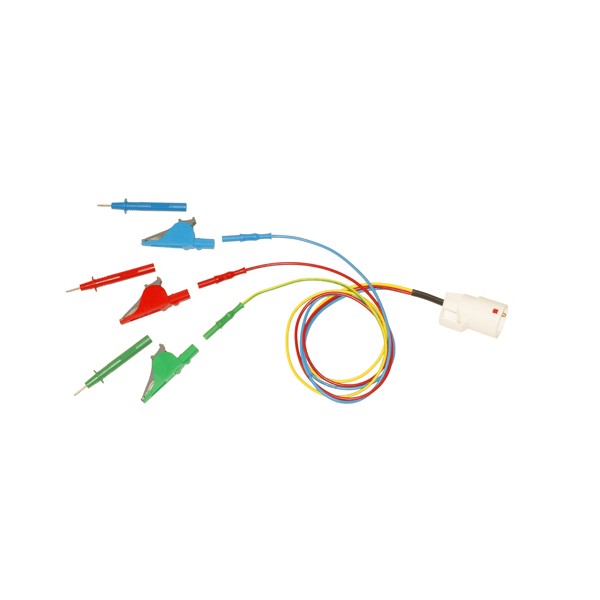

Electro-PJP KITFFSectFR 어댑터 리드 측정 키트

Electro-PJP KITFFSectFR 어댑터 리드 측정 키트

MODEL
KITFFSectFR
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

E형·F형 콘센트를 소켓째
측정기에 잇는 테스트 리드

ELECTRO-PJP FMSect · FFSect 콘센트 테스트 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP FMSect · FFSect는 E형 또는 F형 콘센트의 2극과 접지를 Ø4 mm 직선 바나나 플러그 3개로 끌어내는 콘센트 테스트 리드(소켓 어댑터 리드)입니다. 250 V AC CAT II 환경의 전원 콘센트를 측정기에 바로 연결합니다.

E형과 F형, 수 소켓과 암 소켓을 조합한 4종이 있으며, 정격 전류는 모두 16 A, 포장 수량은 1개입니다. 콘센트 단자를 따로 드러내 접촉시킬 필요 없이 소켓째 꽂아 측정할 수 있습니다. 이 리드는 (주)테솔이 국내에 공식 공급합니다.

E형 · F형

콘센트 형태 두 가지

수 · 암

소켓 성별 두 가지

3개

Ø4 mm 직선 바나나 플러그

250 V AC

CAT II 정격

특징

콘센트에 꽂아 측정하는
E형·F형 테스트 리드

핵심 특징현장에서 달라지는 점
E형 · F형 콘센트 선택측정 대상 콘센트 형태에 맞는 모델을 고르면 어댑터를 따로 끼우지 않고 바로 연결할 수 있습니다.
수 소켓과 암 소켓콘센트 쪽에 꽂을지 플러그 쪽에 꽂을지에 따라 짝이 맞는 소켓을 고를 수 있습니다.
2극 + 접지 소켓전원 두 극과 접지가 한 리드에 들어 있어 세 점을 한 번에 측정기에 연결할 수 있습니다.
Ø4 mm 직선 바나나 플러그 3개세 갈래 플러그를 Ø4 mm 안전 소켓에 곧바로 꽂으면 되므로 연결 순서가 단순합니다.
악어 클립 · 프로브 키트KITFFSectFR은 리드에 악어 클립과 테스트 프로브를 더해 클립 접속과 점 접촉을 한 세트로 해결합니다.

구성

FMSect·FFSect의 FR과 AL
소켓 짝 맞추기

모델명의 FR과 AL은 콘센트 형태를 나타내며, 품번 기준으로 FR은 E형, AL은 F형 소켓입니다. 앞의 FM은 수 소켓, FF는 암 소켓을 뜻합니다. 측정할 콘센트가 벽면 매입형이라면 짝이 되는 수 소켓을, 연장선이나 플러그 쪽에 꽂는다면 암 소켓을 고르세요.

소켓 하나에서 갈라지는 세 개의 플러그

소켓 뒤로 이어진 케이블이 2극과 접지에 해당하는 세 가닥으로 갈라지고, 각 가닥은 Ø4 mm 직선 바나나 플러그로 끝납니다. 측정기 입력 소켓에 한 가닥씩 꽂으면 전압 측정이나 접지 점검 배치가 완성됩니다.

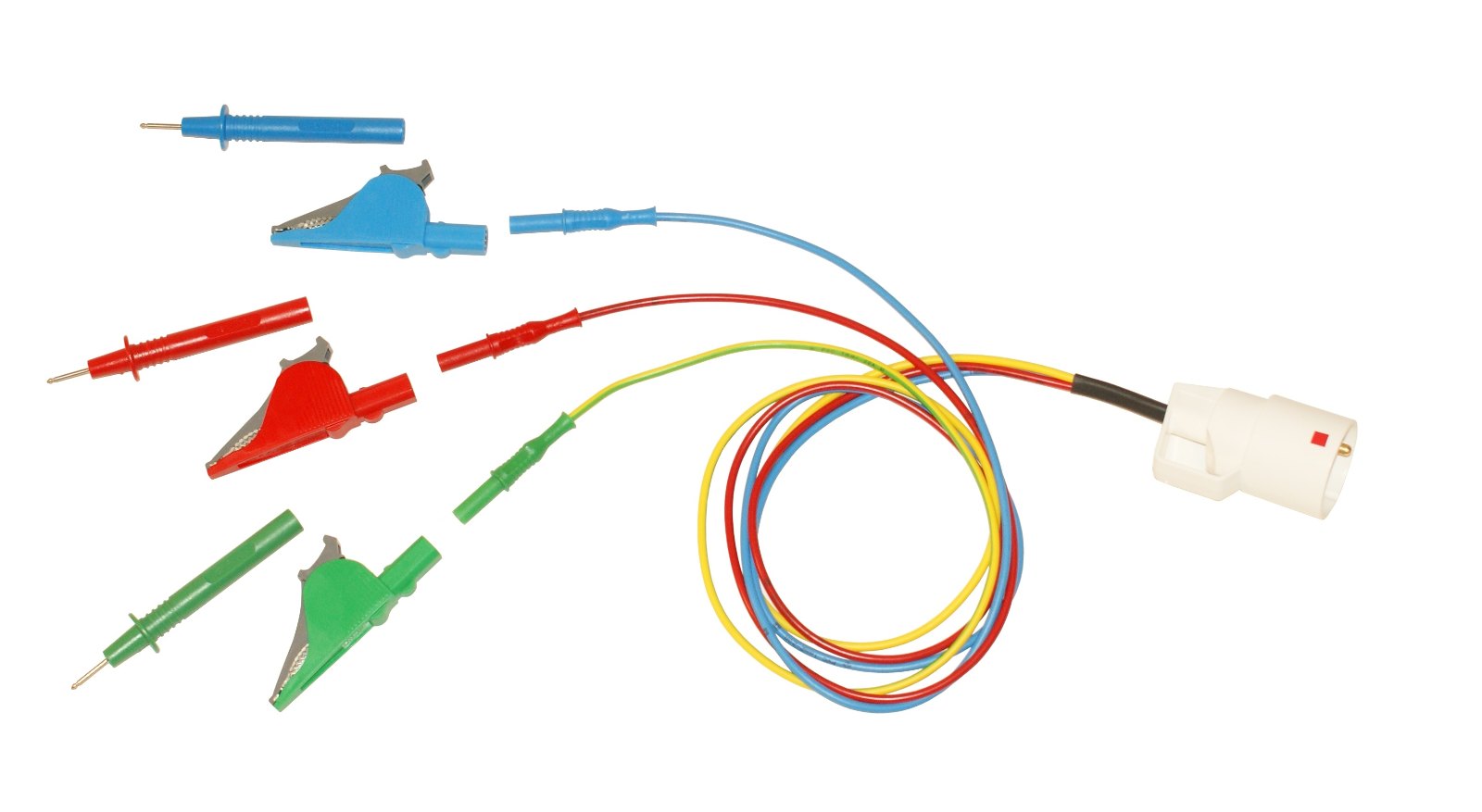

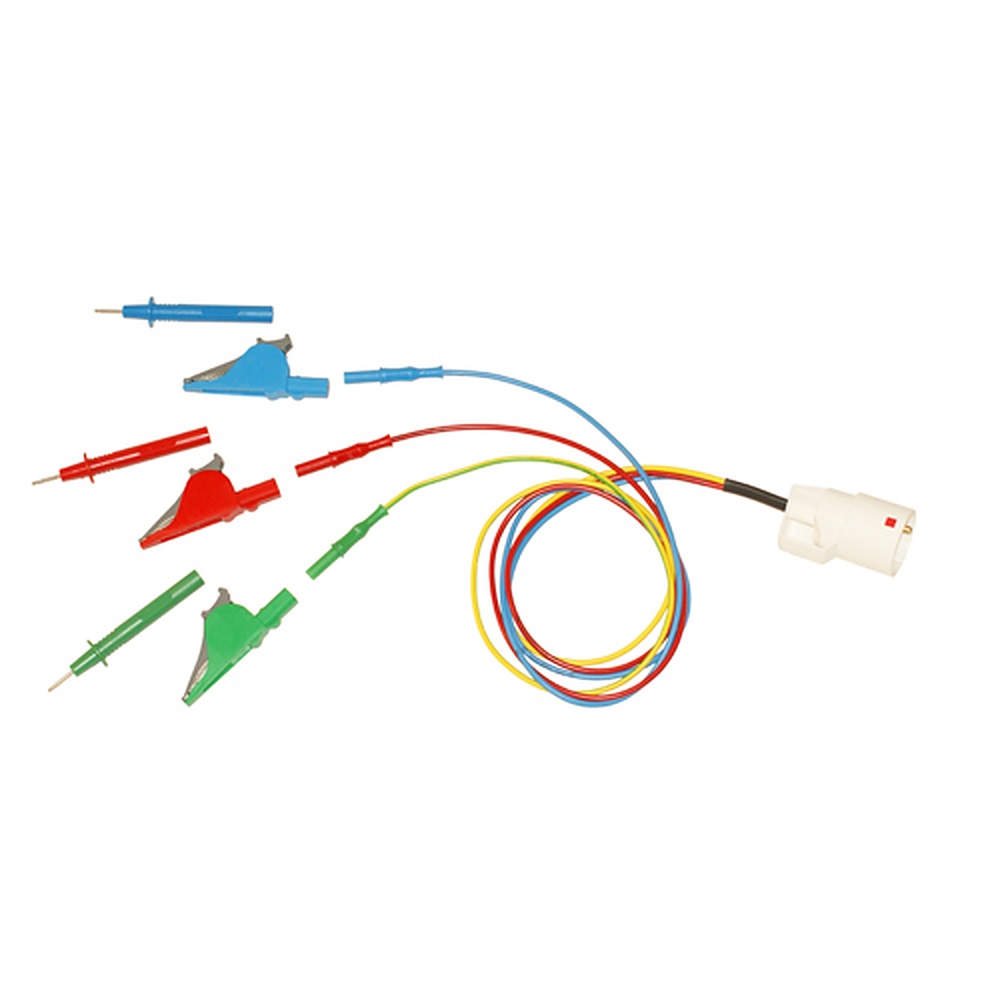

ELECTRO-PJP KITFFSectFR - 어댑터 리드와 악어 클립 프로브 등 측정 키트 구성품
어댑터 리드와 악어 클립 프로브 등 측정 키트 구성품

키트

KITFFSectFR의
리드와 클립·프로브 구성

KITFFSectFR은 FFSECTFR/3X2312C-100 리드에 Ø4 mm 악어 클립 5066-IEC-#과 Ø2 mm 매끈한 테스트 프로브 405-IEC-#을 더한 구성입니다. 클립과 프로브는 빨강, 파랑, 초록이 한 개씩이어서 극별로 색을 맞춰 연결하면 측정 회로에서 극을 헷갈리지 않습니다.

클립과 프로브를 더한 키트

악어 클립은 단자나 도체에 물려 두고, 프로브는 한 점씩 접촉해 확인할 때 꽂습니다. 세 가지 색이 극을 나눠 주므로 측정 중에도 어느 가닥인지 바로 알 수 있습니다.

사양

E형·F형 리드 4종
모델 비교 사양

항목FMSectFRFFSectFRFMSectALFFSectAL
소켓 형태E형 수 소켓E형 암 소켓F형 수 소켓F형 암 소켓
극 구성2극 + 접지2극 + 접지2극 + 접지2극 + 접지
측정기 쪽 단자Ø4 mm 직선 바나나 플러그 3개Ø4 mm 직선 바나나 플러그 3개Ø4 mm 직선 바나나 플러그 3개Ø4 mm 직선 바나나 플러그 3개
PJP 품번FMSECTFR/3X2312-100FFSECTFR/3X2312-100FMSECTALF/3X2312C-100FFSECTALF/3X2312C-100

시리즈 공통 사양

항목사양
브랜드ELECTRO-PJP
정격 전압250 V AC CAT II
정격 전류16 A
포장 수량1개

KITFFSectFR 구성품

항목사양
테스트 리드FFSECTFR/3X2312C-100 (E형 암 소켓)
악어 클립5066-IEC-# Ø4 mm, 빨강 · 파랑 · 초록 각 1개
테스트 프로브405-IEC-# Ø2 mm 매끈한 팁, 빨강 · 파랑 · 초록 각 1개

활용 분야

콘센트 테스트 리드로
전원을 측정하는 현장

  • 콘센트 전압 측정 — 벽면 콘센트 2극 사이의 전압을 측정기로 확인합니다.
  • 접지 점검 — 접지 소켓까지 세 점을 한 번에 측정기에 연결합니다.
  • 전원 품질 분석 — 분석기의 전압 입력에 콘센트를 바로 연결합니다.
  • 기기 전원부 점검 — 플러그 쪽에 암 소켓을 꽂아 제품의 전원 입력을 확인합니다.
  • 임시 접속 — 키트의 클립과 프로브로 콘센트 뒤 배선 단자를 확인합니다.

선택 가이드

콘센트 형태와 꽂는 쪽으로 고르는
FMSect·FFSect

이럴 때 (현장 조건)권장 모델선택 이유
E형 콘센트에 꽂아 측정할 때FMSectFRE형 수 소켓 2극 + 접지 구성이라 E형 콘센트에 그대로 꽂아 세 점을 끌어냅니다.
E형 플러그 쪽에 꽂아 측정할 때FFSectFRE형 암 소켓 2극 + 접지 구성이라 기기의 E형 플러그를 받아 전원 입력을 확인할 수 있습니다.
F형 콘센트에 꽂아 측정할 때FMSectALF형 수 소켓 2극 + 접지 구성이라 F형 콘센트에 바로 꽂을 수 있습니다.
F형 플러그 쪽에 꽂아 측정할 때FFSectALF형 암 소켓 2극 + 접지 구성이라 F형 플러그를 받아 기기 전원부를 점검할 수 있습니다.
클립과 프로브까지 함께 쓰고 싶을 때KITFFSectFR리드에 Ø4 mm 악어 클립과 Ø2 mm 프로브가 더해져 콘센트 뒤 단자 확인까지 한 세트로 할 수 있습니다.

구성·옵션

콘센트 테스트 리드와
키트 구성품

  • FMSectFR · FFSectFR · FMSectAL · FFSectAL — 리드 단품으로, 1개씩 포장됩니다.
  • KITFFSectFR — 리드 1개에 악어 클립 3개와 테스트 프로브 3개가 들어 있습니다.

관련 제품

콘센트 테스트 리드와 함께 쓰는
리드와 어댑터
