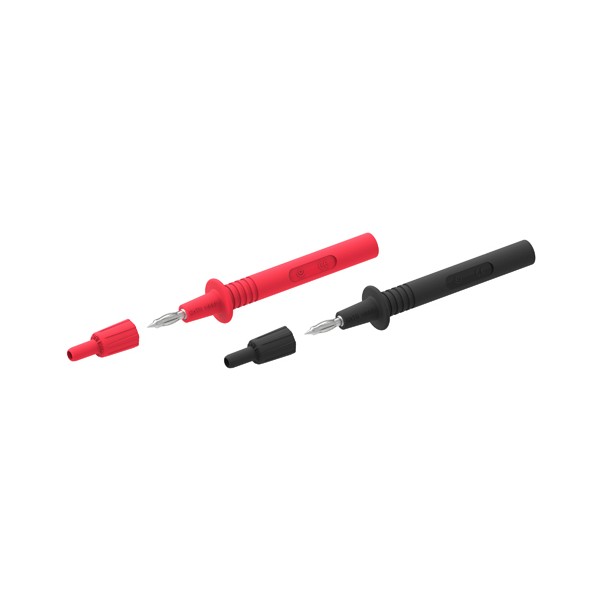

Electro-PJP KIT 404-IEC-N-R 테스트 프로브 키트

Electro-PJP KIT 404-IEC-N-R 테스트 프로브 키트

MODEL
KIT 404-IEC-N-R
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

큰 전류가 흐르는 단자를
짚는 36 A 안전 프로브

Electro-PJP KIT 404-IEC-N-R 안전 테스트 프로브 키트

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP KIT 404-IEC-N-R은 Ø4 mm 안전 연결부와 보호 캡을 갖춘 안전 테스트 프로브 키트(Safety Test Probe Set)로, 리드 끝에 끼워 제어반과 배전 단자에 접촉하는 1000 V CAT III, 36 A 등급의 측정 작업에 맞춘 구성입니다.

몸체 절연부는 PA6이고 접점은 니켈 도금한 황동과 CuBe로 나뉘어, 손잡이 쪽 절연과 팁 쪽 도전 성능을 서로 다른 재질이 맡습니다. 전류 등급 36 A는 초극세 프로브 402의 16 A보다 높아 큰 전류가 흐르는 단자 확인에 여유가 있으며, (주)테솔이 국내에 공식 공급합니다.

36 A

프로브 구성품의 전류 등급

1000 V

CAT III 측정 범주 등급

Ø4 mm

리드와 잇는 안전 연결부

보호 캡

팁을 덮는 캡 포함 구성

특징

캡과 안전 연결부로
접촉 위험 낮춤

핵심 특징현장에서 달라지는 점
보호 캡이동 중 팁이 가방이나 작업복을 찌르는 일을 막고, 캡을 씌운 채 보관하면 팁 변형이 줄어듭니다.
Ø4 mm 안전 연결부플러그 구조로 리드와 연결된 부분의 충전부 노출을 줄여 손이 닿는 위험을 낮춥니다.
1000 V CAT III, 36 A분전반과 제어반 같은 설비 내부 측정에서 등급과 전류 여유를 함께 확보합니다.
PA6 절연부손으로 잡는 부위를 절연 재질로 분리해 팁 접촉 중에도 미끄러짐과 감전 위험을 줄입니다.
니켈 도금 황동·CuBe 접점반복해서 단자에 접촉하는 작업에서도 접촉 저항 변화를 작게 유지합니다.

프로브 선정

프로브 선택과
측정 범주

프로브를 선택할 때는 측정 범주와 전류 등급을 함께 대조하세요. 이 프로브는 CAT III 1000 V 기준이므로 건물 인입부처럼 CAT IV가 요구되는 지점에는 사용할 수 없으며, 분전 이후의 설비와 제어 회로에 적합합니다.

보호 캡을 씌운 보관 상태

작업을 마친 프로브는 캡을 씌워 보관하세요. 팁이 노출된 채 공구함에 섞이면 접점 도금이 긁혀 접촉 저항이 불안정해지고 다른 부품을 손상시키기 쉽습니다. 36 A 전류 등급이 필요한 단자 확인 때에는 캡을 벗겨 팁만 접촉시키고, 측정을 마치면 바로 다시 씌우세요.

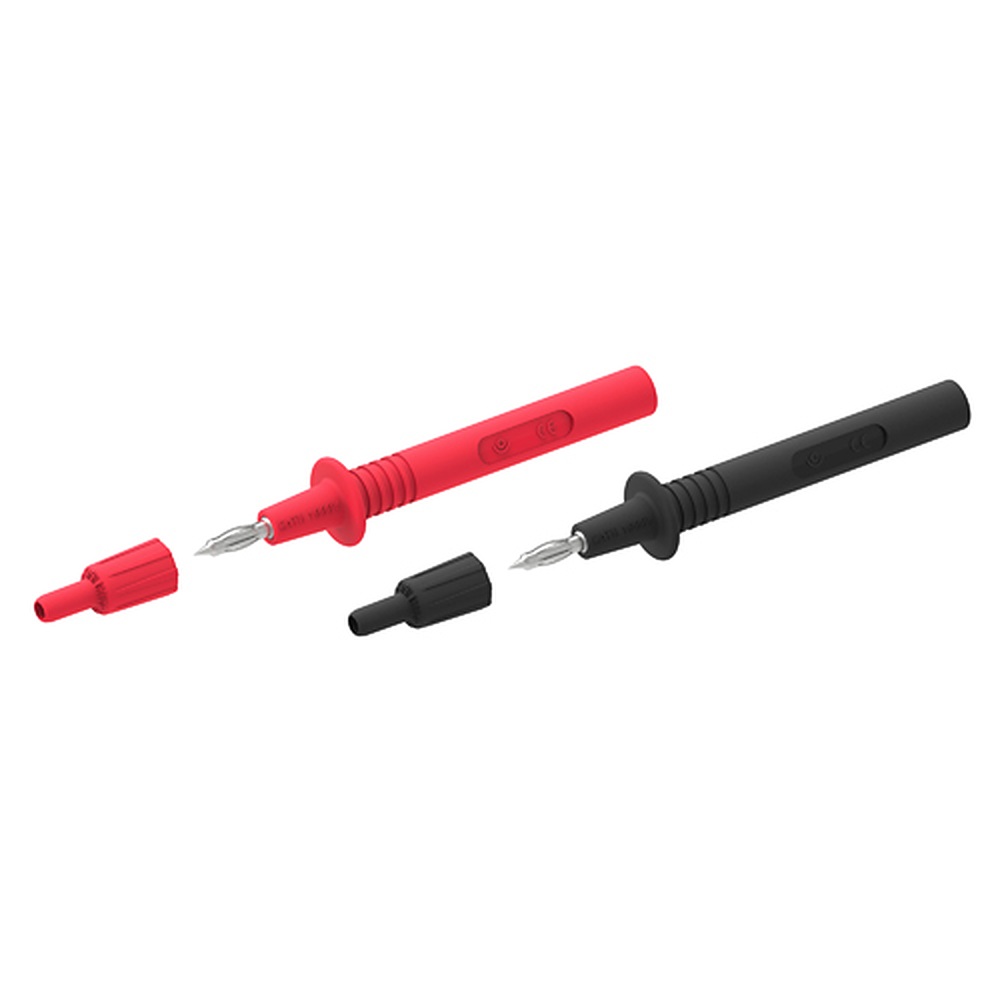

ELECTRO-PJP KIT 404-IEC-N-R - 보호 캡을 분리한 빨강·검정 테스트 프로브
보호 캡을 분리한 빨강·검정 테스트 프로브

사양

36 A 프로브의
등급과 재질

항목사양
품번KIT 404-IEC-N-R
원 품명(프랑스어)Kit pointes de touches
구성품 참조404-IEC (Ø4 mm 안전 테스트 프로브, Ø4 mm 안전 연결, 보호 캡)
정격 전압·측정 범주1000 V CAT III
전류 등급36 A
연결부Ø4 mm 안전 연결
절연부 소재PA6
금속 소재(접점)황동, CuBe (니켈 도금)
보호 캡포함

활용 분야

제어반과 설비 내부
단자 측정

  • 제어반 점검 — CAT III 구간의 단자대 전압을 프로브 팁으로 직접 확인합니다.
  • 배선 말단 측정 — 배선 끝 단자에 프로브를 대어 전압과 도통을 확인합니다.
  • 계측기 연결 보조 — 계측기의 Ø4 mm 안전 단자 리드 끝에 끼워 사용합니다.
  • 유지보수 순회 — 보호 캡 덕분에 공구 가방에 넣어 다니는 순회 점검에 적합합니다.

선택 가이드

팁 형태와 등급으로
고르는 프로브

이럴 때 (현장 조건)권장 모델선택 이유
CAT III 구간에서 36 A 프로브가 필요할 때KIT 4041000 V CAT III, 36 A이며 보호 캡이 포함됩니다.
CAT IV 지점에서 프로브가 필요할 때KIT 4021000 V CAT IV, 16 A이며 초극세 팁 구조입니다.
단자를 물어 고정해야 할 때KIT 5066안전 악어 클립이며 1000 V CAT III, 36 A 구성품입니다.

구성·옵션

프로브 구성품과
부속 항목

  • 프로브 본체 — Ø4 mm 안전 테스트 프로브(참조 404-IEC)입니다.
  • 안전 연결부 — 리드와 접속하는 Ø4 mm 안전 연결을 포함합니다.
  • 보호 캡 — 팁을 덮는 캡이 구성에 들어갑니다.
