MODEL
KIT 402-IEC-CATIV-N-R
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

일반 팁이 안 들어가는
틈을 짚는 초극세 프로브

Electro-PJP KIT 402-IEC-CATIV-N-R 초극세 테스트 프로브 키트 CAT IV

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP KIT 402-IEC-CATIV-N-R은 PP 오버몰딩으로 감싼 초극세 강철 팁을 적용한 테스트 프로브 키트(Ultra-fine Test Probe Set)로, 단자 간격이 좁은 설비를 1000 V CAT IV, 16 A 등급으로 측정합니다.

팁 뒤쪽을 PP로 오버몰딩해 노출 금속을 팁 끝으로 한정하므로 인접 단자와의 단락 위험을 줄이며, 접점은 황동과 스테인리스 재질로 구성됩니다. 안전 연결부가 Ø4 mm 규격이라 기존 리드에 그대로 이어 사용할 수 있으며, 이 키트는 (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT IV 측정 범주 등급

16 A

프로브 구성품의 전류 등급

Ø4 mm

리드와 잇는 안전 연결부

초극세 팁

좁은 틈에 들어가는 강철 팁

특징

좁은 틈에 접촉하는
CAT IV 프로브

핵심 특징현장에서 달라지는 점
초극세 강철 팁일반 프로브 팁이 들어가지 않는 단자 간 틈과 피복 사이에 접촉해 측정 지점을 정확히 지정합니다.
PP 오버몰딩팁 뒤쪽을 절연해 인접 단자에 닿아 생기는 단락 사고를 예방합니다.
1000 V CAT IV인입 쪽 측정에서도 등급이 모자라 프로브를 바꿔야 하는 일이 없습니다.
Ø4 mm 안전 연결부보유 중인 안전 바나나 리드에 꽂으면 되므로 별도 어댑터가 필요 없습니다.
황동·스테인리스 팁가는 팁이 반복 접촉에도 형상을 유지하도록 강성을 확보합니다.

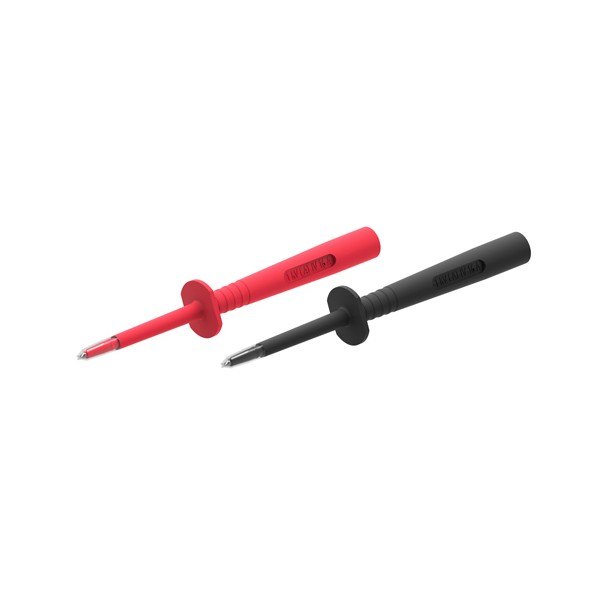

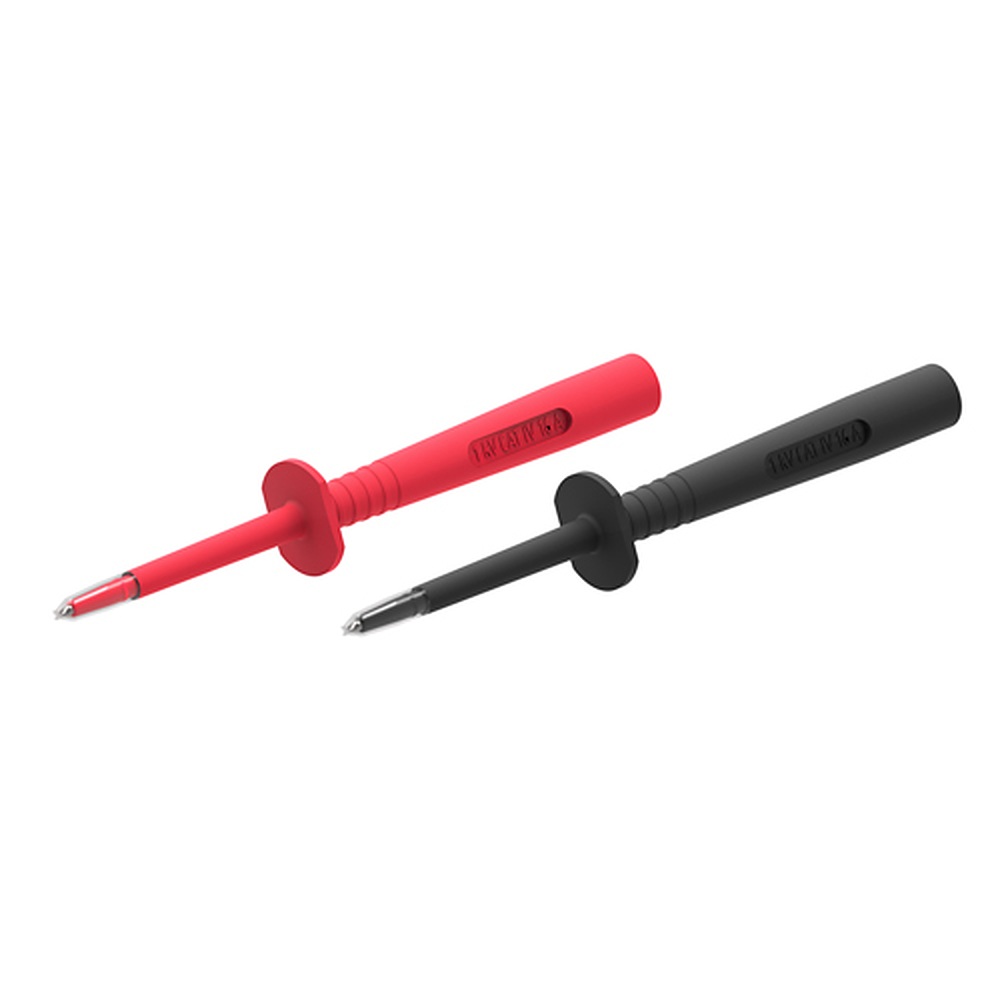

ELECTRO-PJP KIT 402-IEC-CATIV-N-R - 빨간색과 검정 테스트 프로브 한 쌍
빨간색과 검정 테스트 프로브 한 쌍

전류 한계

16 A 정격과
측정 전류의 관계

이 프로브는 팁이 가는 만큼 전류 등급이 16 A로 정해져 있습니다. 전압 확인과 신호 점검에는 충분하지만, 모터 기동 전류나 분기 회로의 부하 전류를 직접 흘리는 작업은 36 A 등급의 KIT 404나 KIT 5066처럼 전류 여유가 큰 키트로 나누는 편이 안전합니다.

가는 팁으로 정확히 짚는 측정 위치

단자 간격이 좁은 제어 기판이나 인입 단자의 케이블 피복 사이에서는 팁이 두꺼우면 접촉 위치가 어긋납니다. 초극세 팁은 금속 노출 면적을 팁 끝으로 한정하므로 원하는 지점만 정확히 접촉하고, 팁 뒤쪽 PP 오버몰딩이 주변 도체와의 접촉을 막습니다.

사양

16 A 프로브의
등급과 재질

항목사양
품번KIT 402-IEC-CATIV-N-R
원 품명(프랑스어)Kit pointes de touches
구성품 참조402-IEC-CATIV (초극세 강철 팁 프로브, 오버몰딩, Ø4 mm 안전 연결)
정격 전압·측정 범주1000 V CAT IV
전류 등급16 A
연결부Ø4 mm 안전 연결
절연 오버몰딩 소재PP
금속 소재황동, 스테인리스 팁
팁 형상초극세 강철 팁

활용 분야

좁은 단자와
피복 사이 측정

  • 제어반 단자대 — 간격이 좁은 단자 사이에 팁을 넣어 전압을 확인합니다.
  • 케이블 피복 사이 점검 — 피복 틈으로 도체에 접촉해 통전 상태를 확인합니다.
  • 인입 쪽 측정 — CAT IV 지점에서 등급 요건을 맞춘 채 측정합니다.
  • 계측기 보조 프로브 — 멀티미터의 Ø4 mm 안전 단자 리드 끝에 장착합니다.

선택 가이드

전류와 범주로
고르는 프로브

이럴 때 (현장 조건)권장 모델선택 이유
CAT IV 지점에서 가는 팁이 필요할 때KIT 402초극세 팁에 1000 V CAT IV, 16 A 등급입니다.
큰 전류를 다루는 프로브 작업일 때KIT 4041000 V CAT III이며 전류 등급이 36 A라 큰 전류 작업에 맞습니다.
CAT IV 구간에서 양끝 직선 리드가 필요할 때KIT 23101000 V CAT IV 등급의 직선 바나나 리드입니다.

구성·옵션

프로브 구성품과
연결 규격

  • 프로브 본체 — 초극세 강철 팁 프로브이며 참조는 402-IEC-CATIV입니다.
  • 절연 — PP 오버몰딩이 팁 뒤쪽을 감쌉니다.
  • 연결 — Ø4 mm 안전 연결부로 안전 바나나 리드와 접속합니다.
