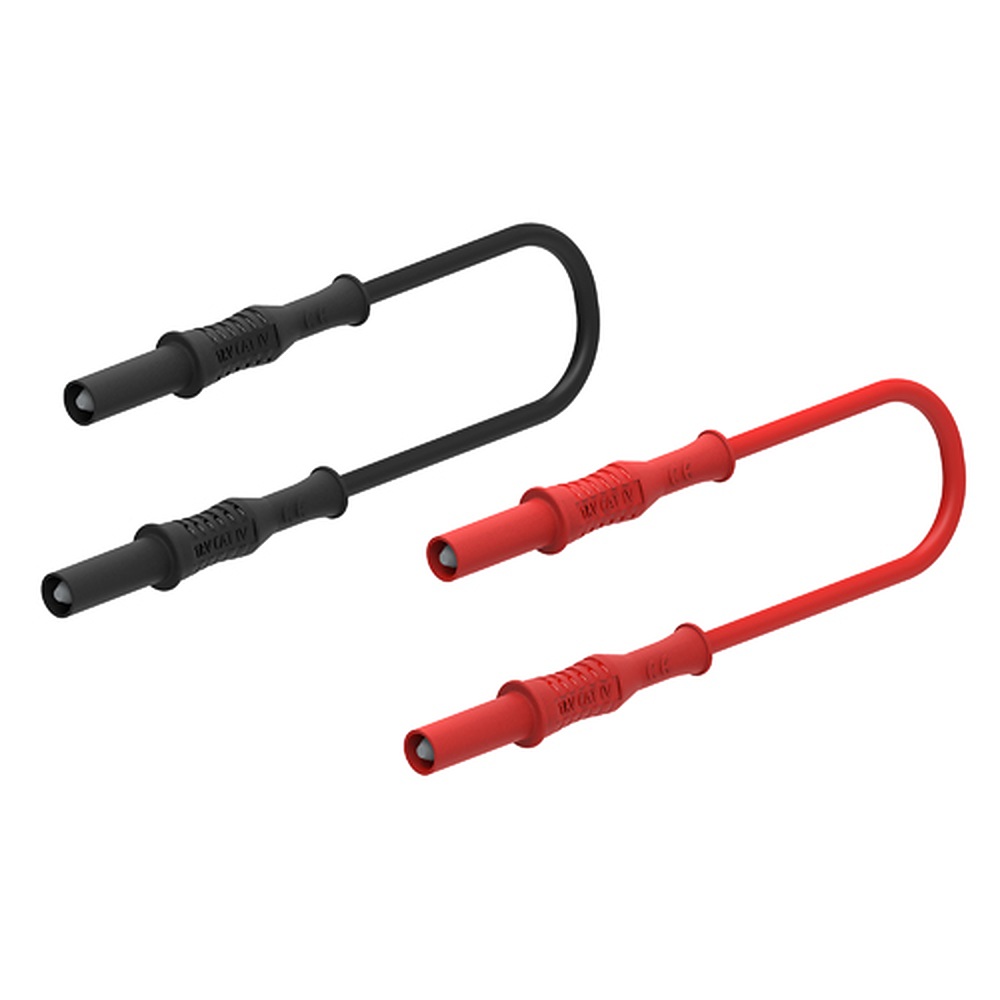

Electro-PJP KIT 2310-IECIV-100-N-R 안전 바나나 측정 리드 키트 CAT IV

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP KIT 2310-IECIV-100-N-R은 양끝에 직선형 Ø4 mm 안전 바나나 플러그를 적용한 측정 리드 키트(Safety Banana Test Lead Set)입니다. 1000 V CAT IV 등급이 요구되는 인입·계량 단의 계측기 연결에 사용합니다.

CAT IV는 건물 인입부처럼 전원에 가장 가까운 지점을 측정하는 환경을 뜻합니다. 이 리드의 전류 등급은 도체 단면적에 따라 0.75 mm²에서 12 A, 2.50 mm²에서 36 A까지 나뉘며, 길이도 10~200 cm의 여섯 단계 가운데 작업 거리에 맞춰 고를 수 있습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

1000 V

CAT IV 등급의 연결 리드

Ø4 mm

양끝 직선 안전 바나나 플러그

12~36 A

도체 단면적별 전류 등급

10~200 cm

여섯 단계의 길이 선택

특징

직선 플러그와
CAT IV 등급의 조합

핵심 특징현장에서 달라지는 점
양끝 직선 Ø4 mm 안전 바나나계측기 단자와 접속 지점에 같은 방향으로 꽂혀 배선을 곧게 뺄 수 있고, 플러그 구조가 접촉 상태에서 충전부 노출을 줄입니다.
1000 V CAT IV 등급인입·계량 단처럼 단락 에너지가 큰 지점에서도 등급 부족으로 작업을 중단하는 일을 피합니다.
단면적별 4단계 전류측정 전류에 맞는 도체 굵기를 고르면 리드 발열을 줄일 수 있습니다.
길이 6종배전반 안쪽까지의 거리와 작업대 위 연결 거리에 맞춰 길이를 따로 정하므로 늘어진 리드가 줄어듭니다.
PP 플라스틱과 니켈 도금 접점황동과 CuBe 접점을 니켈로 도금해 반복 삽입 후에도 접촉 저항 변화가 작습니다.

등급 확인

CAT IV 작업의
등급 확인 순서

측정 회로의 안전 등급은 계측기, 리드, 프로브 팁 가운데 가장 낮은 값으로 정해집니다. 이 리드가 1000 V CAT IV이더라도 팁이나 어댑터가 CAT III이면 작업 등급은 CAT III로 낮아집니다. 인입부 작업 전에는 연결되는 모든 부품의 표기를 대조하세요.

  • 계측기 단자 표기 — 본체 입력 단자에 인쇄된 CAT 등급과 전압을 먼저 확인하세요.
  • 팁·클립 등급 — 리드 끝에 붙이는 프로브나 클립이 같은 등급인지 확인하세요.
  • 전류 등급 — 측정 전류가 선택한 단면적의 허용 전류 이하인지 대조하세요.

도체 단면적과 길이 선택

네 단계 단면적의 전류 등급은 가는 쪽부터 12 A, 20 A, 25 A, 36 A입니다. 측정 전류가 큰 모터 기동 구간이나 분기 회로에는 굵은 단면적을, 신호 확인 위주의 작업에는 가는 단면적을 고르세요. 길이는 계측기 위치에서 접속 지점까지 거리에 여유를 두어 선택합니다.

사양

1000 V CAT IV와
단면적별 전류 사양

항목사양
품번KIT 2310-IECIV-100-N-R
원 품명(프랑스어)KIT cordons de mesure
구성품 참조231X-IECIV (Ø4 mm 안전 바나나 플러그, 양끝 직선)
정격 전압·측정 범주1000 V CAT IV
전류 등급 (단면적 0.75 mm²)12 A
전류 등급 (단면적 1.00 mm²)20 A
전류 등급 (단면적 1.50 mm²)25 A
전류 등급 (단면적 2.50 mm²)36 A
플러그 직경Ø4 mm
길이 선택 [L]10 · 25 · 50 · 100 · 150 · 200 cm
플라스틱 소재PP
금속 소재(접점)황동, CuBe (니켈 도금)
도금 옵션금·니켈(AuNi) 도금 선택 가능
구성품 포장 단위10개

활용 분야

인입부에서 분전반까지
사용하는 연결 리드

  • 인입·계량 설비 — CAT IV 구간에서 계측기와 측정 지점을 잇는 연결 리드로 사용합니다.
  • 배전반·분전반 점검 — 1000 V 등급 작업에서 전압과 전류 측정을 위한 접속을 담당합니다.
  • 계측기 연결 — 멀티미터와 전력 분석기 등 Ø4 mm 안전 단자 장비에 직접 꽂습니다.
  • 실습·교육용 배선 — 안전 플러그 구조로 학생 실습 배선의 노출 위험을 줄입니다.

선택 가이드

등급과 형태로 고르는
안전 바나나 리드 키트

이럴 때 (현장 조건)권장 모델선택 이유
CAT IV 지점에서 양끝 직선 리드가 필요할 때KIT 23101000 V CAT IV 등급에 Ø4 mm 직선 바나나 양끝 구조입니다.
CAT III 구간에서 직각 단자가 필요할 때KIT 2350직각·직선 바나나 조합이며 등급은 1000 V CAT III입니다.
CAT IV 지점에서 프로브로 단자를 찍어야 할 때KIT 402초극세 팁 프로브이며 1000 V CAT IV, 16 A입니다.

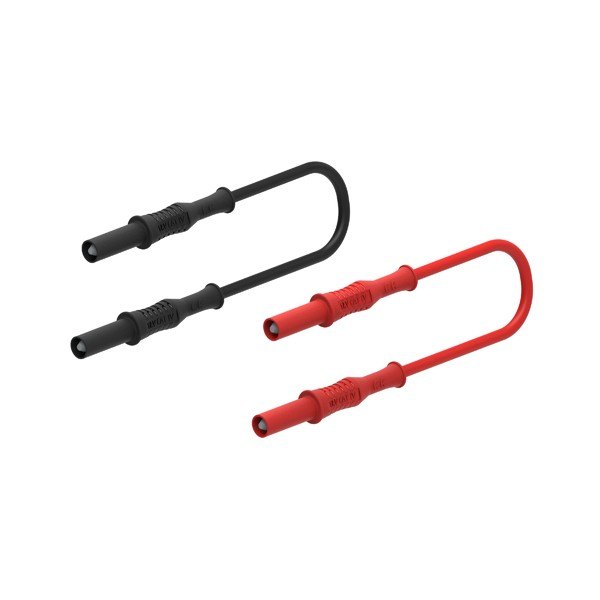

ELECTRO-PJP KIT 2310-IECIV-100-N-R - U자로 구부린 빨강·검정 테스트 리드 한 쌍
U자로 구부린 빨강·검정 테스트 리드 한 쌍

구성·옵션

길이와 도금을
정하는 주문 항목

  • 길이 [L] — 10, 25, 50, 100, 150, 200 cm 가운데 선택합니다.
  • 도금 — 기본은 니켈 도금이며 금·니켈(AuNi) 도금은 선택 사양입니다.
  • 도체 단면적 — 네 단계 중 측정 전류에 맞춰 정합니다.

관련 제품

CAT IV 리드와 함께 보는
측정 리드·프로브
