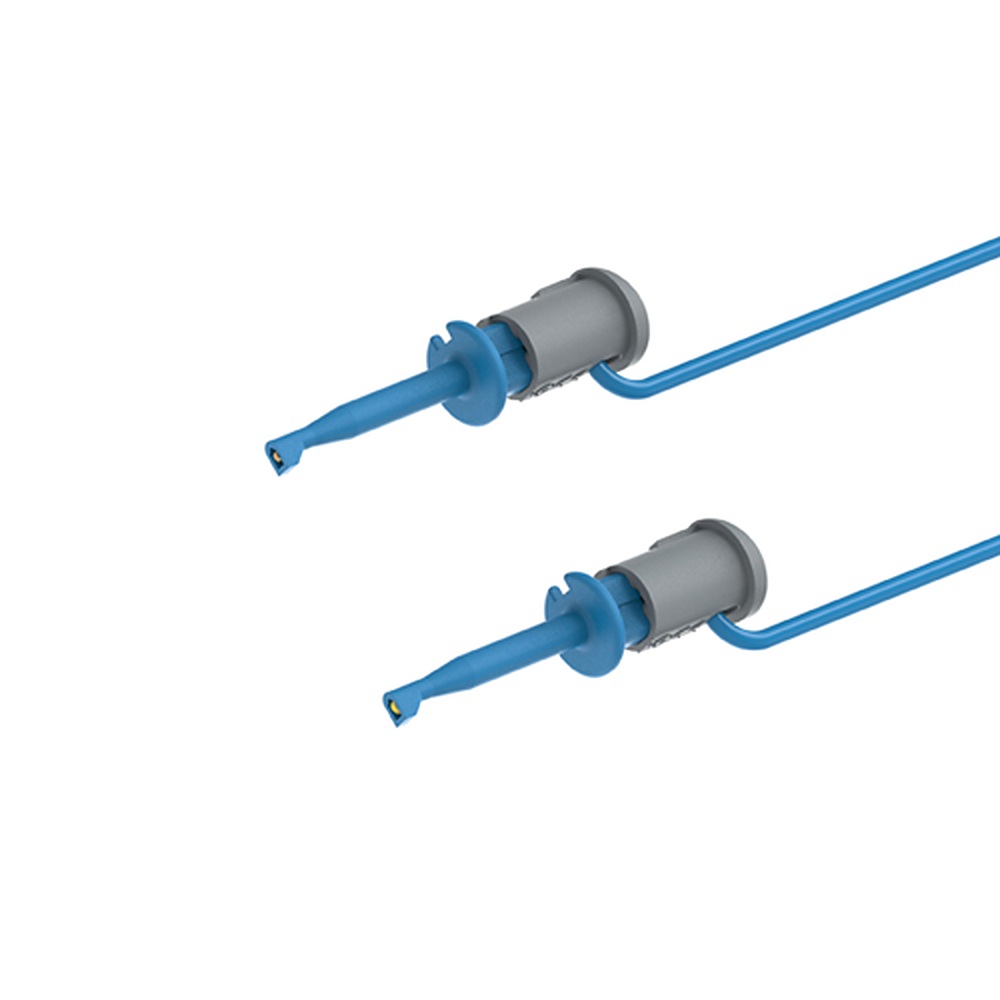

Electro-PJP 6022-PRO 테스트 리드 w/ SMD 테스트 클립 2개

Electro-PJP 6022-PRO 테스트 리드 w/ SMD 테스트 클립 2개

MODEL
6022-PRO
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

SMD 칩 부품의 핀을 물어
측정하는 테스트 클립 리드

ELECTRO-PJP 6000-PRO SMD 테스트 클립 리드 8종

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 6000-PRO는 SMD 칩 부품의 핀을 물어 측정하는 테스트 클립 리드(SMD 테스트 클립)입니다. AuNi 코팅 황동 접점을 갖춰 30 VAC·60 VDC 이하 회로에서 6 A까지 쓸 수 있으며, 클립 1개형과 2개형, Ø4mm 단자 연결형까지 8종으로 구성됩니다.

6012-PRO는 클립만 있는 단품이라 납땜으로 직접 조립합니다. 6020·6022 계열은 반대쪽이 오픈 끝이거나 클립이 두 개인 구조입니다. 6033·6034·6035는 Ø4mm 바나나 단자로 계측기에 바로 연결되며, 이 제품은 (주)테솔이 국내에 공식 공급합니다.

6 A

8종 공통 정격 전류

AuNi

접점 코팅 황동 소재

8종

클립·말단 형상별 구성

10개

1포장 수량

특징

클립 수와 말단 모양이
다른 SMD 클립 리드 8종

핵심 특징현장에서 달라지는 점
AuNi 코팅 황동 접점금-니켈 코팅 접점이 산화를 줄여 가느다란 SMD 핀에서도 접촉 저항이 안정적으로 유지됩니다.
한쪽 클립·반대쪽 오픈(6020)한 점을 물고 반대쪽 끝은 원하는 단자에 직접 결선할 수 있어 필요한 구성의 리드를 만들 수 있습니다.
클립 2개 구성(6022)두 점을 동시에 물 수 있어 저항·전압 측정 때 양 단자를 리드 하나로 연결합니다.
Ø4mm 플러그·잭 말단(6033·6034·6035)계측기 단자 모양에 맞춰 플러그나 잭을 고르면 변환 없이 바로 연결됩니다.
클립 단품(6012)클립만 있으므로 납땜 조립으로 길이와 케이블 사양을 직접 정할 수 있습니다.

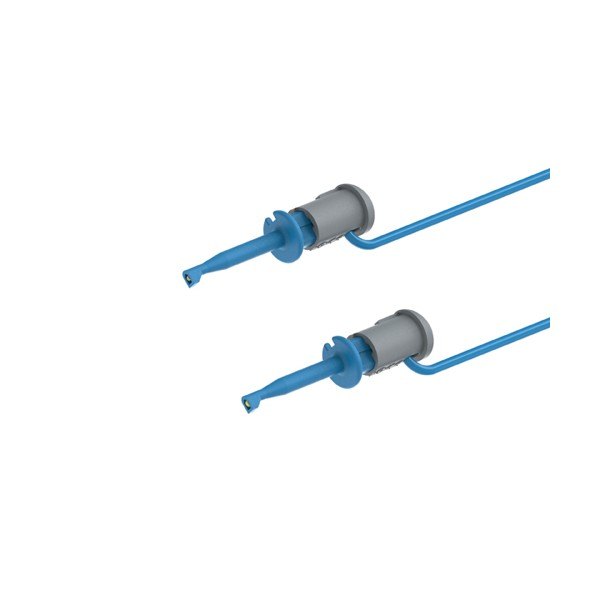

ELECTRO-PJP 6022-PRO - 양쪽에 SMD 클립이 달린 파란 테스트 리드
양쪽에 SMD 클립이 달린 파란 테스트 리드

리드 선정

SMD 클립 리드의 길이와
말단 모양 정하는 순서

길이 옵션은 6020·6022·6033이 100, 6034·6035가 10이고, Spi 계열은 30~70 cm로 늘어나는 코일형입니다. 측정 지점과 계측기 사이 거리를 먼저 정한 다음 말단 모양을 고르세요.

계측기 단자가 잭이면 플러그 말단(6033·6035)을, 플러그이면 잭 말단(6034)을 고르세요. 모든 모델이 6 A 정격으로 같으므로 말단 모양과 클립 수가 선택의 핵심입니다.

두 점을 동시에 무는 6022

6022-PRO는 양쪽에 클립이 달려 있어 기판 위 두 지점을 리드 하나로 연결합니다. 부품 양단의 전압이나 저항을 잴 때 리드 두 가닥을 따로 준비하지 않아도 됩니다.

사양

SMD 클립 리드 8종
모델 비교 사양

항목구성주문 품번길이 옵션포장 수량
6012-PROSMD 테스트 클립 / 납땜 연결, 직접 조립용6012-PRO-#해당 없음10개
6020-PROSMD 테스트 클립 / 반대쪽 오픈6020-PRO-#10010개
6020-PRO-SpiSMD 테스트 클립 / 반대쪽 오픈 (Spi)6020-PRO-Spi-#30 ~ 70 cm10개
6022-PROSMD 테스트 클립 2개6022-PRO-#10010개
6022-PRO-SpiSMD 테스트 클립 2개 (Spi)6022-PRO-Spi-#30 ~ 70 cm10개
6033-PROSMD 테스트 클립 / Ø4mm 바나나 플러그6033-PRO-#10010개
6034-PROSMD 테스트 클립 / Ø4mm 바나나 잭6034-PRO-F-10-#1010개
6035-PROSMD 테스트 클립 / Ø4mm 안전 바나나 플러그6035-PRO-M-10-#1010개

시리즈 공통 사양

항목사양
정격 전압30 VAC 이하 / 60 VDC 이하
정격 전류6 A
접점 소재AuNi 코팅 황동
절연 소재PP - PA6
안전 범주CAT 등급 없음

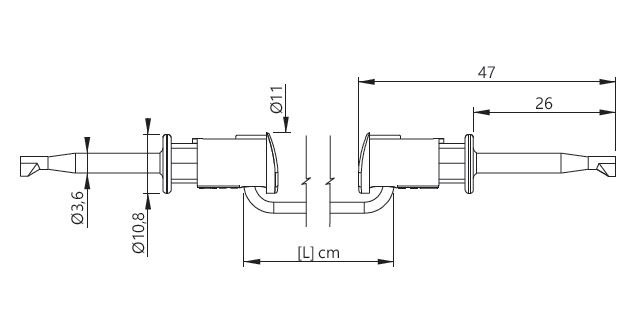

ELECTRO-PJP 6022-PRO - 양단에 후크 클립이 달린 테스트 리드 치수도
양단에 후크 클립이 달린 테스트 리드 치수도

활용 분야

SMD 기판 측정과
맞춤 리드 제작

  • SMD 칩 부품 측정 — 칩 부품 핀을 물어 전압과 저항을 확인합니다.
  • 기판 두 점 동시 측정 — 클립 2개짜리 리드로 부품 양단을 한 번에 연결합니다.
  • 계측기 단자 연결 — Ø4mm 플러그·잭 말단으로 DMM과 LCR 미터에 바로 접속합니다.
  • 맞춤 리드 제작 — 클립 단품에 선을 납땜해 길이와 말단을 직접 정합니다.

선택 가이드

측정 방식에 맞는
6000-PRO 클립 선택

이럴 때 (측정 조건)권장 모델선택 이유
클립 하나로 한 점만 문다면6020-PRO · 6033-PRO클립 1개 구성이라 단일 측정점에 알맞고, 6033은 Ø4mm 플러그로 계측기에 바로 꽂힙니다.
두 점을 동시에 물어야 한다면6022-PRO양쪽에 클립 2개가 달려 있어 부품 양단을 리드 하나로 연결할 수 있습니다.
계측기 단자가 플러그라면6034-PROØ4mm 바나나 잭 말단이라 플러그형 단자에 그대로 연결됩니다.
직접 납땜해 조립한다면6012-PRO클립 단품이라 원하는 선을 납땜해 길이와 말단을 정할 수 있습니다.
더 가는 핀이나 휘는 축이 필요하다면ELECTRO-PJP 6606 계열축이 휘는 유연한 SMD 클립입니다.

구성·옵션

6000-PRO 품번 접미와
포장 구성

구분내용
품번 접미 #색상 옵션 자리(주문서 대조)
Spi 계열6020-PRO-Spi · 6022-PRO-Spi, 길이 30 ~ 70 cm
포장 수량8종 모두 10개
