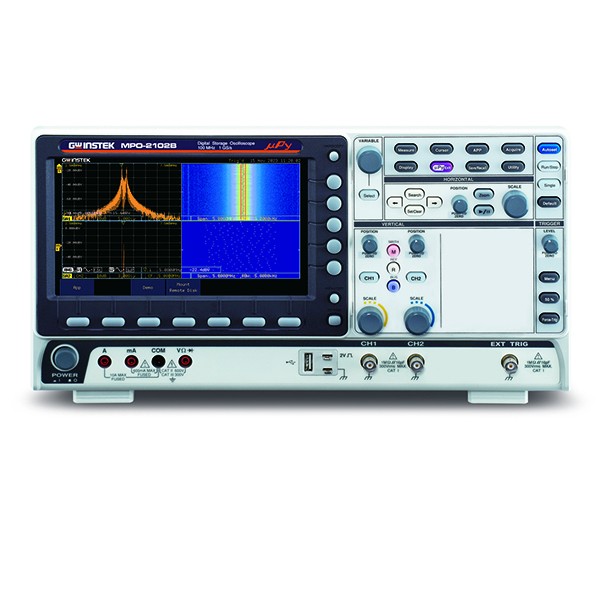

GW Instek 디지털 오실로스코프 MPO-2000 시리즈

MODEL: MPO-2000 시리즈
브랜드: GWINSTEK
제품 자료: 매뉴얼

종합 카달로그

제품문의 구매하기

시험대 장비 다섯 가지를
한 대에 담은 오실로스코프

GW Instek MPO-2000 시리즈 멀티펑션 프로그래머블 오실로스코프

견적 받기

GW Instek MPO-2000은 오실로스코프, 스펙트럼 분석기, 2채널 25 MHz 임의 파형 발생기(AWG), 5,000 카운트 멀티미터(DMM), 1~20 V 이중 출력 직류 전원을 한 대에 담은 멀티펑션 프로그래머블 오실로스코프(MPO)입니다. Python 스크립트로 측정 순서를 자동화할 수 있습니다.

100 MHz(MPO-2102B · 2104B)와 200 MHz(MPO-2202P · 2204P) 모델에 각각 2·4채널이 있어, 여러 장비를 따로 두지 않고 교육 실습과 소규모 생산 시험대를 한 대로 구성할 수 있습니다. 이 오실로스코프는 (주)테솔이 국내에 공식 공급합니다.

5-in-1

스코프 · 스펙트럼 · AWG · DMM · 전원

100 · 200 MHz

MPO-2000B · MPO-2000P

1 ~ 20 V

이중 전원, 0.1 V 단계

38종

자동 측정 항목

특징

5개 기능을 묶은
MPO-2000 자동화 시험대

핵심 특징	현장에서 달라지는 점
5-in-1 구성	오실로스코프, 스펙트럼 분석기, AWG, DMM, 전원을 한 대로 구성해 작업대 면적과 연결 배선을 줄입니다.
Python 자동화	측정 순서를 스크립트로 작성해 앱으로 묶고, PC 없이 장비에서 실행할 수 있습니다.
2채널 스펙트럼 분석과 스펙트로그램	시간 파형과 주파수 성분을 같은 장비에서 함께 확인할 수 있습니다.
25 MHz AWG	2채널 임의 파형을 출력해 회로 시험 신호를 별도 장비 없이 만듭니다.
이중 전원과 5,000 카운트 DMM	소신호 회로에 전원을 공급하고 전압·전류·저항을 같은 장비에서 측정합니다.
I-V 곡선 부품 테스터	트랜지스터와 LED의 전기적 특성 곡선을 그려 부품 불량을 선별합니다.
웹 원격 제어와 MQTT	웹 브라우저와 이더넷으로 장비를 제어하고 발행·구독 방식으로 데이터를 주고받습니다.

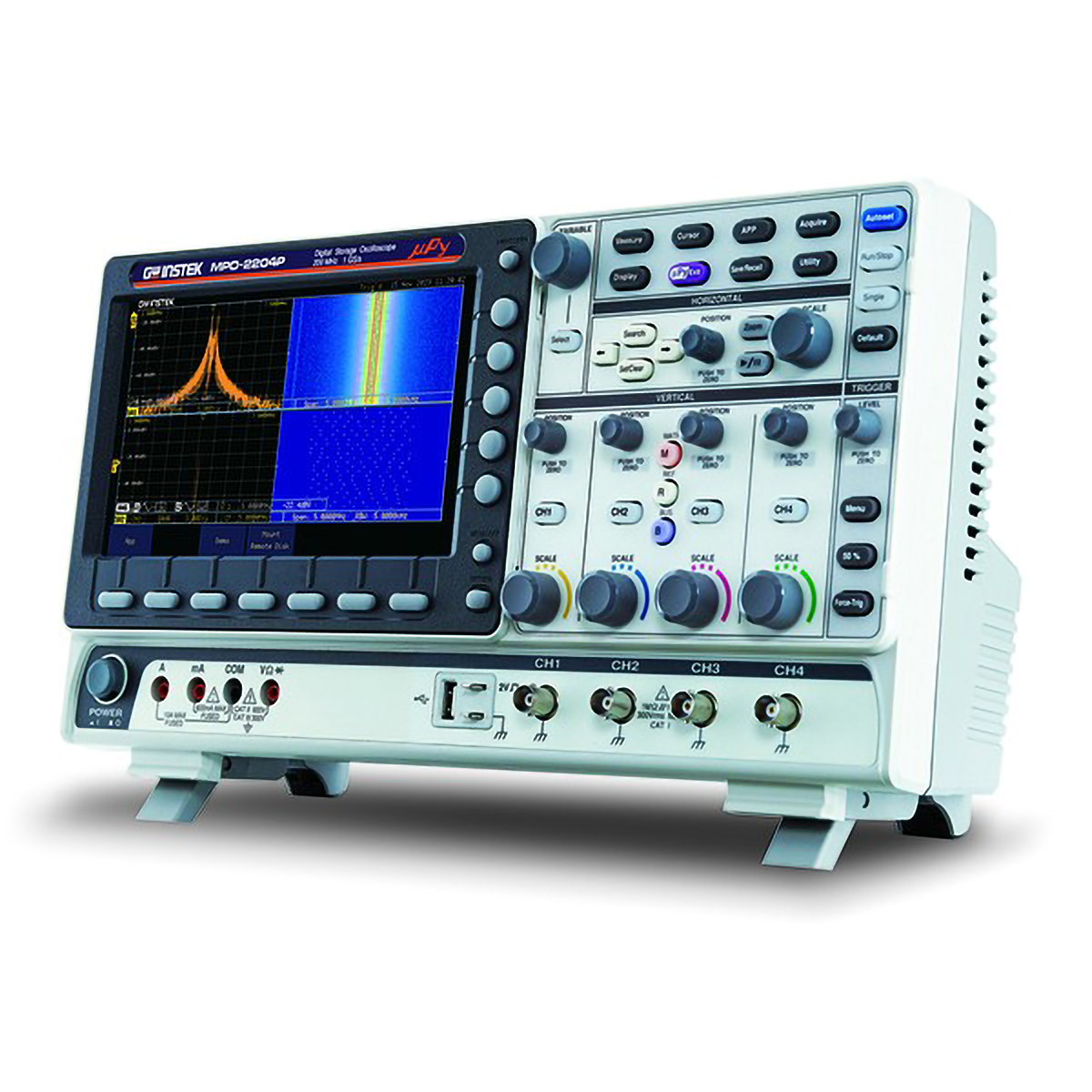

스펙트럼 화면과 다채널 입력 단자가 있는 오실로스코프

자동화

Python 앱과
B · P 모델 차이

Python 앱은 최대 100개까지 설치할 수 있으며 설치 용량은 최대 20 MB입니다. P 모델(200 MHz)은 내장 Python GUI 라이브러리와 파형 처리 100,000 포인트, CAN FD · USB 2.0 FS · FlexRay · USB PD · I2S 디코딩, USB CDC-ACM · HID를 갖춥니다. B 모델(100 MHz)은 파형 처리 1,000 포인트이며, MP2-PRO 업그레이드로 프로페셔널 버전이 됩니다.

스크립트를 앱으로 묶어 장비에서 실행

측정 순서를 Python 스크립트로 작성해 앱으로 설치하면 PC 없이 장비에서 바로 실행할 수 있습니다. 교육 실습의 측정 자동화 과정과 소규모 생산 라인의 단품 시험에 활용하기 좋습니다.

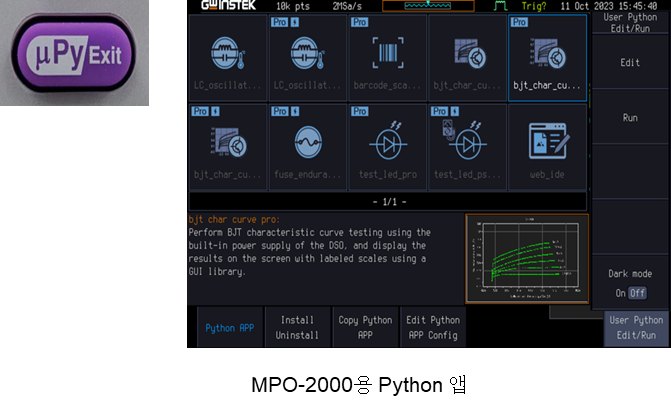

오실로스코프 화면에서 실행한 파이썬 앱 화면

전원·DMM

내장 전원과 DMM
사용 조건

전원 출력은 1~5 V에서 1 A, 5~10 V에서 0.5 A, 10~20 V에서 0.25 A이므로 소신호 회로 시험에 적합하고 큰 전류 부하에는 별도 전원이 필요합니다. DMM 입력은 CAT II 600 Vrms, CAT III 300 Vrms입니다.

사용 방법

MPO-2000 Python 앱과
USBTMC·소켓 원격 제어

MPO-2000 시리즈는 후면 USB 디바이스 포트(USB-TMC)와 이더넷 소켓 서버(기본 포트 5025)로 PC와 연결해 SCPI 명령으로 제어합니다. PC에서는 OpenWave를 사용하고, 제공되는 Python 예제 프로그램은 장비에서 실행합니다.

소프트웨어·도구	하는 일
OpenWave (MPO-2000/GDS-3000A)	MPO-2000/GDS-3000A 공용 PC 소프트웨어
Python Example for MPO-2000	장비에서 실행하는 Python 예제 프로그램(USB 장치 제어, GUI 예제 포함)
NI-VISA	USB-TMC 연결 시 PC에 설치하는 통신 라이브러리
LabVIEW Driver	LabVIEW 자동 측정 프로그램 작성
TestExpress APP (MP2-TEX)	장비용 시험 앱(설명서 별도 제공)

처음 연결하는 순서

순서	할 일
1	PC에 NI-VISA를 설치합니다.
2	Utility 키 → I/O에서 VARIABLE 노브로 USB Device Port를 고르고 Computer를 선택한 뒤 후면 USB 디바이스 포트를 PC에 연결하세요.
3	이더넷으로 제어할 때는 후면 LAN 포트에 케이블을 연결하고 Utility → I/O → Ethernet에서 DHCP/BOOTP 또는 고정 IP를 설정합니다.
4	Utility → I/O → Socket Server에서 포트(기본 5025)를 확인하고 Set Port를 누른 뒤 Server를 켜세요.
5	터미널이나 VISA 도구에서 *IDN?을 보내 응답을 확인한 뒤 측정 명령을 보냅니다.
6	제공되는 Python 예제 프로그램을 장비에서 실행해 동작을 확인합니다.

MPO-2000 SCPI 명령 예시

명령	하는 일
*IDN?	장비 정보 조회(응답 예: GW,MPO-2102B,PXXXXXX,V1.XX)
:AUTOSet	자동 설정 실행
:ACQuire:MODe {SAMPle \| PDETect \| AVERage \| ?}	획득 모드 설정 또는 조회
:MASK:STATe {ON\|OFF}	마스크 시험 켜기·끄기

중괄호 안은 고를 수 있는 값입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 MPO-2000 Programming Manual을 함께 확인하세요.

Python 그리기 라이브러리 스크립트 수정과 스크립트의 앱 패키징은 Professional 버전에서 가능합니다. Basic 버전은 MP2-PRO 옵션으로 Professional 버전으로 올릴 수 있으니 MP2-PRO Option Installation Guide를 함께 확인하세요.

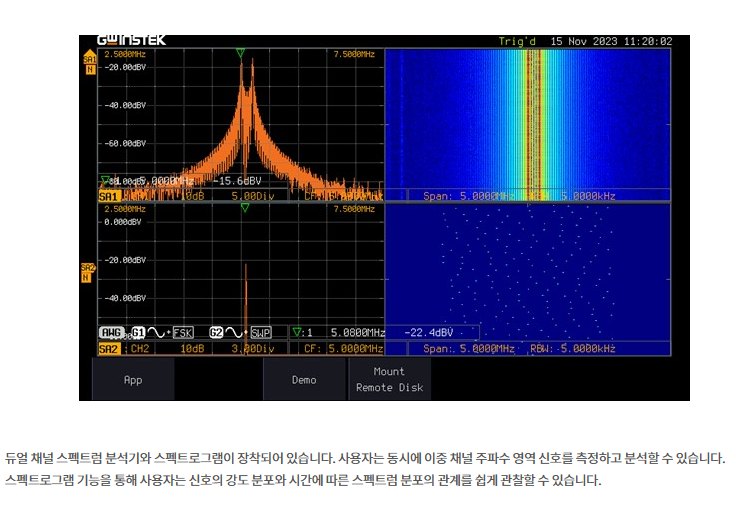

오실로스코프의 스펙트럼 분석 및 스펙트로그램 화면

사양

MPO-2000 4개 모델
비교와 공통 사양

항목	MPO-2102B	MPO-2104B	MPO-2202P	MPO-2204P
채널	2채널 + Ext	4채널	2채널 + Ext	4채널
대역폭 (-3 dB)	DC ~ 100 MHz	DC ~ 100 MHz	DC ~ 200 MHz	DC ~ 200 MHz
상승 시간	3.5 ns	3.5 ns	1.75 ns	1.75 ns
대역폭 제한	20 MHz	20 MHz	20 MHz / 100 MHz	20 MHz / 100 MHz
Python (μPy) 버전	Basic	Basic	Professional	Professional
파형 처리 용량	1,000 포인트	1,000 포인트	100,000 포인트	100,000 포인트
추가 디코딩	CAN FD, USB 2.0 FS	CAN FD, USB 2.0 FS	CAN FD, USB 2.0 FS, FlexRay, USB PD, I2S	CAN FD, USB 2.0 FS, FlexRay, USB PD, I2S

시리즈 공통 사양

항목	사양
수직 감도 / 분해능	1 mV ~ 10 V/div / 8비트
입력 임피던스 / 커플링	1 MΩ // 16 pF (약) / AC, DC, GND
DC 이득 정확도	±5 % full scale (1 mV), ±3 % full scale (2 mV 이상)
최대 입력 전압	300 Vrms, CAT I
오프셋 범위	1 ~ 20 mV/div ±0.5 V, 50 ~ 200 mV/div ±5 V, 0.5 ~ 2 V/div ±25 V, 5 ~ 10 V/div ±250 V
트리거 소스	CH1, CH2, Line, EXT (4채널 모델은 CH3 · CH4 추가)
트리거 유형	엣지, 펄스 폭, 비디오, 런트, 슬로프, 교번, 타임아웃, 이벤트 지연, 시간 지연, 버스
버스 디코딩	I2C, SPI, UART, CAN, LIN (SPI · I2S는 4채널 모델)
시간축	1 ns/div ~ 100 s/div (1-2-5), 시간축 정확도 ±50 ppm (1 ms 이상)
실시간 샘플링	4채널 모델 최대 1 GSa/s, 2채널 모델 채널당 1 GSa/s
레코드 길이	최대 10 Mpts
획득 모드	일반, 평균(2 ~ 512), 피크 검출(2 ns), 싱글
X-Y 모드	지원 (CH1 · CH2, 4채널 모델은 CH3 · CH4)
커서 / 자동 측정	진폭 · 시간 · 게이팅 / 38종
자동 카운터 / 저장	6자리, 2 Hz ~ 정격 대역폭 / 설정 20세트 · 파형 24세트
디스플레이	8인치 TFT LCD WVGA, 800 × 480
파형 갱신율	최대 120,000 wfm/s
스펙트럼 분석기	DC ~ 500 MHz, 2채널 스펙트로그램, 스팬 1 kHz ~ 500 MHz, RBW 1 Hz ~ 500 kHz, 기준 레벨 -50 ~ +40 dBm (5 dBm 단계)
AWG	2채널, 200 MSa/s, 14비트, 25 MHz
AWG 파형	임의, 사인, 사각, 펄스, 램프, DC, 잡음, sinc, 가우시안, 로렌츠, 지수, 하버사인, 심장
AWG 출력 범위	20 mVpp ~ 5 Vpp (High Z), 10 mVpp ~ 2.5 Vpp (50 Ω)
AWG 주파수	사인 100 mHz ~ 25 MHz, 사각 · 펄스 100 mHz ~ 15 MHz, 상승/하강 15 ns 미만
DMM 입력	5,000 카운트, CAT II 600 Vrms · CAT III 300 Vrms
DMM 직류 전압	50 mV ~ 1000 V 6단계, ±(0.1 % + 0.1 %)
DMM 직류 전류	50 mA, 500 mA, 10 A 3단계
DMM 교류 전압	50 mV ~ 700 V 5단계, ±(1.5 % + 1.5 %) (50 Hz ~ 1 kHz)
DMM 저항 / 기타	500 Ω ~ 5 MΩ 5단계 / 다이오드 시험, 열전대 -50 ~ +1000 °C, 도통 부저 15 Ω
전원 출력 전류	1 ~ 5 V 1 A, 5 ~ 10 V 0.5 A, 10 ~ 20 V 0.25 A
전원 출력 정확도 · 리플	±3 % · 50 mVrms, 0.1 V 단계
USB	전면 호스트 1개(저장 장치), 후면 디바이스 1개(USBTMC)
이더넷 / 웹 서버	RJ-45 10/100 Mbps, TCP 소켓(포트 5025) / 원격 제어 · 모니터링
Go/NoGo 출력	BNC, TTL 오픈 컬렉터
Python 앱	최대 100개 설치, 설치 용량 최대 20 MB, MQTT 발행 · 구독
부품 테스터 / 저장 공간	I-V 특성 곡선 / 100 MB 플래시
동작 환경	0 ~ 50 °C, 상대습도 40 °C 이하 80 % 이하
치수 / 무게	384 × 208 × 127.3 mm / 약 3 kg

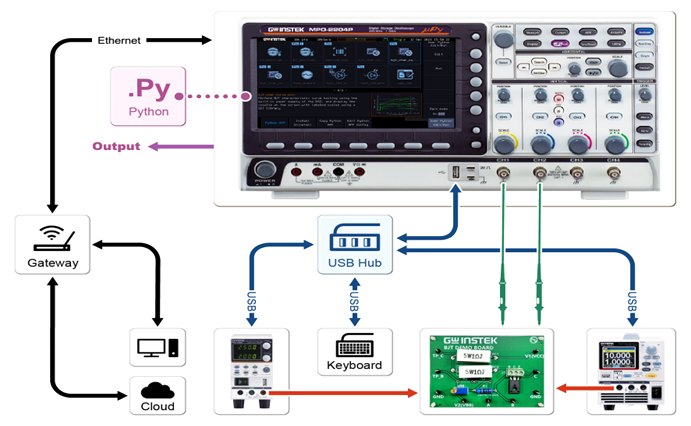

오실로스코프와 게이트웨이, 클라우드 연동 구성도

활용 분야

자동화 시험이
필요한 현장

교육 실습 — 측정 자동화 과정과 회로 실습을 한 대로 진행합니다.
소규모 생산 라인 — 단품과 다중 단위 시험을 Python으로 자동화합니다.
부품 특성 시험 — 트랜지스터와 LED의 I-V 곡선을 그립니다.
퓨즈와 발진 회로 — 퓨즈의 내구성과 발진 회로의 주파수·온도 특성을 시험합니다.
바코드 스캐너 측정 — P 모델에서 HID 장치를 연결해 측정합니다.

선택 가이드

대역폭과 기능에 맞는
MPO-2000 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
100 MHz면 충분하고 기본 측정을 할 때	MPO-2102B · MPO-2104B	Basic Python 버전과 파형 처리 1,000 포인트를 갖춥니다.
200 MHz와 Python GUI 라이브러리가 필요할 때	MPO-2202P · MPO-2204P	Professional 버전이라 Python GUI 라이브러리와 파형 처리 100,000 포인트가 포함됩니다.
채널 4개가 필요할 때	MPO-2104B · MPO-2204P	CH3 · CH4 입력이 더해지고 SPI · I2S 디코딩을 사용할 수 있습니다.
버스 디코딩 범위를 넓힐 때	P 모델	FlexRay · USB PD · I2S 디코딩이 추가되어 해석할 수 있는 버스가 늘어납니다.

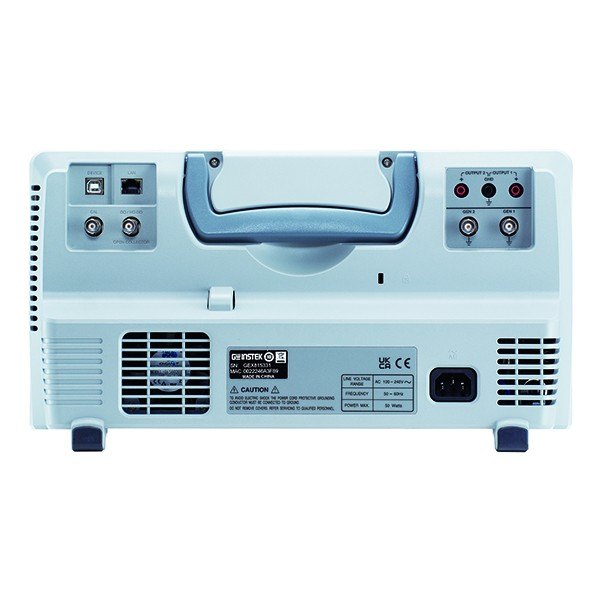

손잡이와 BNC 단자, 전원부가 있는 오실로스코프 후면

구성·옵션

MPO-2000 기본 구성품과
별매 옵션

구분	내용
품번	MPO-2102B · 2104B (100 MHz), MPO-2202P · 2204P (200 MHz)
기본 구성품	BNC-BNC 케이블 2개 (GTL-110), 악어클립 테스트 리드 (GTL-105A)
프로브 (별매)	GTP-100B-4 · GTP-200B-4 패시브 프로브 (채널당 1개), GTL-207 바나나 플러그 리드
차동 프로브 (별매)	GDP-025, GDP-050, GDP-100
업그레이드 (별매)	MP2-PRO: 기본 버전을 프로페셔널 버전으로 업그레이드

MPO-2000과 함께 검토할
오실로스코프

MPO-2000 B 모델과 P 모델은 무엇이 다릅니까?
대역폭과 기능이 다릅니다. B는 100 MHz, P는 200 MHz이며, P는 Python GUI 라이브러리와 FlexRay · USB PD · I2S 디코딩을 추가로 갖춥니다. B 모델도 MP2-PRO 업그레이드로 프로페셔널 버전이 됩니다.
MPO-2000의 Python으로 무엇을 자동화할 수 있습니까?
측정 순서를 자동화합니다. 스크립트로 작성한 순서를 앱으로 묶어 장비에서 실행하며, 교육 실습과 소규모 자동 시험에 적합합니다.
MPO-2000을 쓰면 별도 전원 공급기가 필요 없습니까?
소신호 회로라면 내장 이중 전원으로 충분합니다. 출력 전류는 1~5 V에서 1 A, 5~10 V에서 0.5 A, 10~20 V에서 0.25 A이므로 큰 전류 부하에는 별도 전원이 필요합니다.
MPO-2000은 PC 없이 사용할 수 있습니까?
네, Python 스크립트를 앱으로 묶어 장비에서 바로 실행합니다. 웹 브라우저와 이더넷을 이용한 원격 제어도 지원합니다.
MPO-2000 정기 교정은 어떻게 받습니까?
측정 정확도를 유지하려면 정기 교정이 필요합니다. 교정을 문의하시면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

GW Instek 디지털 오실로스코프 MPO-2000 시리즈
