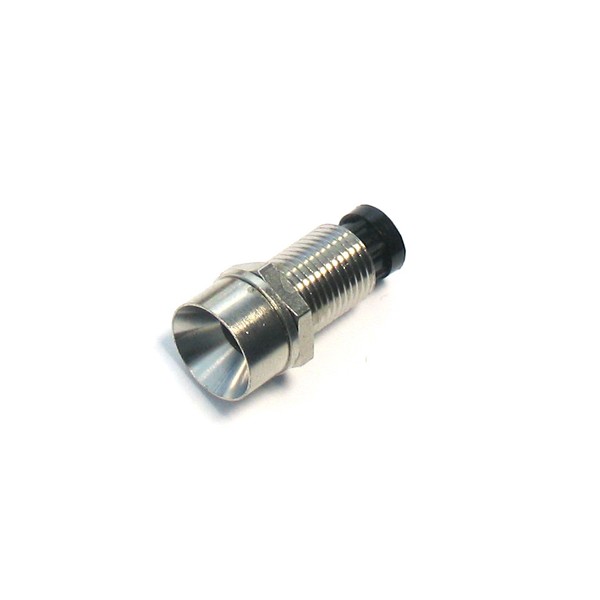

Electro-PJP 125 SL Ø5MM 초점 반사 LED 소켓- 판넬 드릴링 = Ø 8,1 MM

Electro-PJP 125 SL Ø5MM 초점 반사 LED 소켓- 판넬 드릴링 = Ø 8,1 MM

MODEL
125 SL
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

장비의 동작 상태를
점등으로 알리는 LED 표시등

Electro-PJP LED 표시등 103 ~ 135 시리즈

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP LED 103~135 시리즈는 Ø3mm와 Ø5mm LED를 패널 구멍 6.1 mm·8.1 mm에 고정하는 초점 반사형·돌출형 LED 표시등(Panel Indicator)입니다. SL 접미 모델은 LED 소켓이며, 장비 전면의 동작 상태를 점등 여부로 표시합니다.

지름은 Ø3mm와 Ø5mm 두 가지이고, 지름마다 초점 반사형(123·125)과 돌출형(133·135)을 고를 수 있습니다. 103·105는 표준 밝기 60° 모델입니다. 지름별 패널 구멍이 정해져 있으므로 제어반 설계 단계에서 가공 치수를 먼저 확정하세요. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

Ø3 · Ø5 mm

표시등 지름 두 종류

Ø6.1 mm

Ø3mm 표시등의 패널 구멍

Ø8.1 mm

Ø5mm 표시등의 패널 구멍

SL

LED 소켓 모델의 접미

특징

형상과 지름으로
나뉘는 LED 표시등

핵심 특징현장에서 달라지는 점
초점 반사형 123 · 125반사 구조의 머리 형상이라 패널 앞면에서 점등 상태를 또렷이 구분해야 하는 제어반에 알맞습니다.
돌출형 133 · 135머리가 패널 밖으로 나와 옆에서도 점등 여부가 보이므로, 설치 방향이 일정하지 않은 장비에 알맞습니다.
표준 밝기 60° 103 · 105표준 밝기 모델이라 일반적인 상태 표시에 무난하게 사용할 수 있습니다.
Ø3mm용 Ø6.1 mm 구멍패널 구멍 지름이 정해져 있어 판금 가공 도면에 구멍 치수를 바로 넣을 수 있습니다.
Ø5mm용 Ø8.1 mm 구멍지름이 큰 표시등이라 전원·경보 같은 핵심 상태를 먼 거리에서도 알아볼 수 있습니다.
SL 소켓 모델같은 번호의 SL 모델은 지름과 패널 구멍이 같아, 형상은 그대로 두고 소켓형으로 바꿔 선택할 수 있습니다.

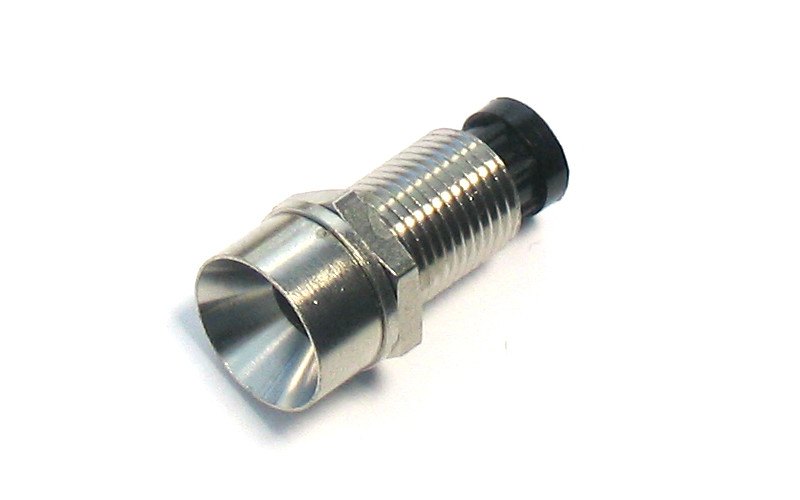

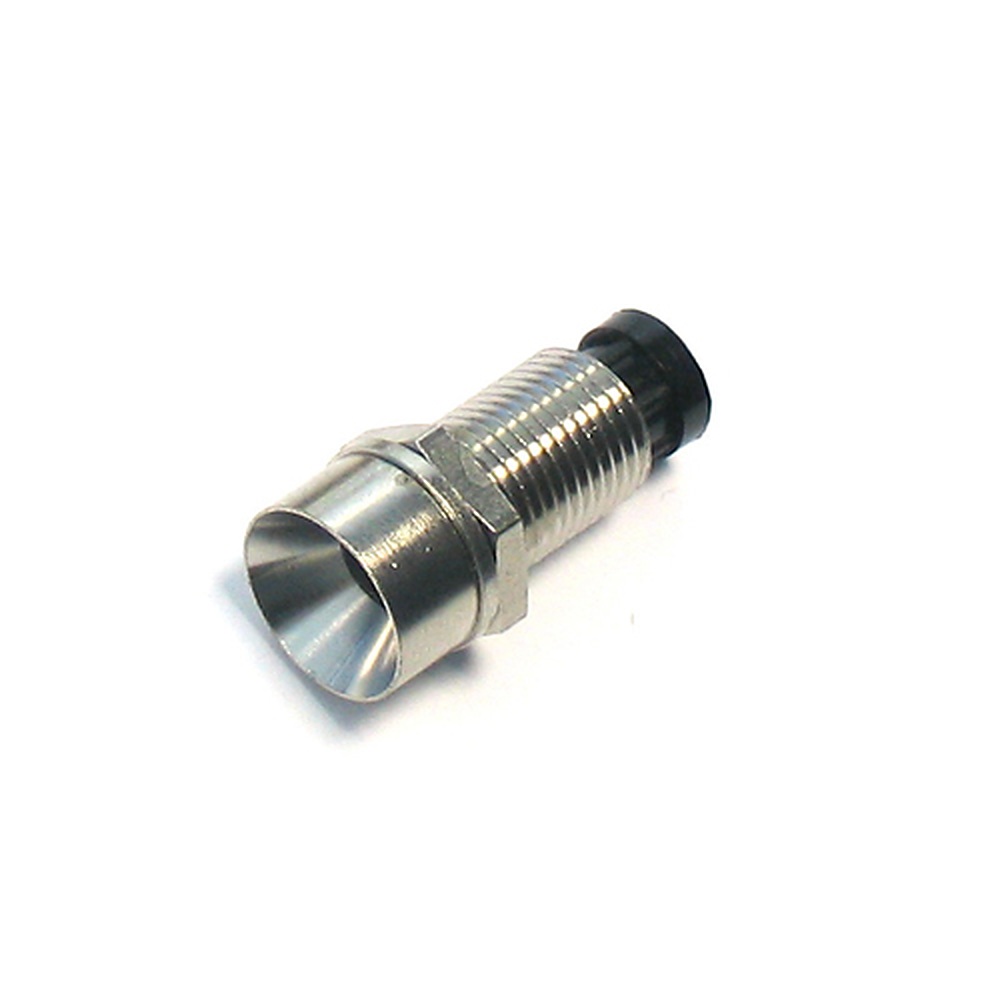

ELECTRO-PJP 125 SL - 초점 반사 구조의 금속 LED 소켓
초점 반사 구조의 금속 LED 소켓

패널 설계

패널 구멍부터
정하는 선택 순서

표시등은 패널 구멍 지름부터 확정한 뒤 고릅니다. Ø3mm 표시등은 6.1 mm 구멍, Ø5mm 표시등은 8.1 mm 구멍에 맞으므로, 이미 가공된 패널을 다시 쓰는 개조 작업에서는 기존 구멍 지름이 선택 기준이 됩니다. 지름이 정해지면 패널 앞면에서 필요한 시인성에 따라 초점 반사형 123·125와 돌출형 133·135 가운데 형상을 고르세요.

구멍 지름과 표시등 머리의 대응

패널에 지름별로 정해진 구멍을 가공하고, 표시등을 앞면에서 끼워 고정합니다. SL이 붙은 모델도 같은 번호 모델과 구멍 지름이 같아 도면을 바꾸지 않고 선택할 수 있습니다.

형상 선택

초점 반사형 123·125와
돌출형 133·135 비교

초점 반사형 123·125는 반사 구조로 빛을 정면에 모으는 형상이고, 돌출형 133·135는 머리가 패널 밖으로 나와 측면에서도 점등이 보입니다. 정면에서만 확인하는 제어반이라면 어느 쪽이든 괜찮습니다. 작업자가 장비 옆을 지나며 상태를 보는 설비라면 돌출형을 먼저 검토하세요.

사양

103~135 시리즈
지름·형상별 사양

항목123123 SL133133 SL
LED 지름Ø3mmØ3mmØ3mmØ3mm
형상초점 반사형초점 반사형돌출형돌출형
패널 구멍 지름Ø6.1 mmØ6.1 mmØ6.1 mmØ6.1 mm
LED 소켓해당 없음해당 모델해당 없음해당 모델

Ø5mm 계열 사양

항목125125 SL135135 SL
LED 지름Ø5mmØ5mmØ5mmØ5mm
형상초점 반사형초점 반사형돌출형돌출형
패널 구멍 지름Ø8.1 mmØ8.1 mmØ8.1 mmØ8.1 mm
LED 소켓해당 없음해당 모델해당 없음해당 모델

표준 밝기 모델과 공통 사양

항목사양
103 · 105표준 밝기 60°
SL 접미 모델LED 소켓 모델, 지름과 패널 구멍은 같은 번호 모델과 동일
LED만 끼우는 홀더113(Ø3mm) · 115(Ø5mm)
시리즈 구성103 · 105 · 123 · 125 · 133 · 135와 SL 4종, 총 10종

활용 분야

LED 표시등으로
상태를 알리는 장비

  • 전원 표시 — 장비 전면에서 켜짐과 꺼짐을 구분합니다.
  • 동작 상태 표시 — 기기가 운전 중인지 패널 앞면에서 알려 줍니다.
  • 제어판 제작 — 패널 구멍 지름에 맞춰 표시등을 배열합니다.
  • 소형 장비 개조 — 기존 구멍 지름에 맞는 표시등으로 교체합니다.

선택 가이드

패널 조건에 맞는
LED 표시등 모델

이럴 때 (패널·시인성 조건)권장 모델선택 이유
Ø3mm 초점 반사형이 필요할 때123 · 123 SLØ3mm 초점 반사형으로 정면에서 점등 상태를 또렷이 보여 주며, SL은 LED 소켓 모델입니다.
Ø3mm 돌출형이 필요할 때133 · 133 SLØ3mm 돌출형이라 측면에서도 점등이 보이며, SL은 LED 소켓 모델입니다.
Ø5mm 초점 반사형이 필요할 때125 · 125 SLØ5mm 초점 반사형이라 큰 지름으로 정면 시인성을 높이며, SL은 LED 소켓 모델입니다.
Ø5mm 돌출형이 필요할 때135 · 135 SLØ5mm 돌출형이라 큰 지름에 측면 시인성까지 갖추며, SL은 LED 소켓 모델입니다.
표준 밝기 60° 모델이 필요할 때103 · 105표준 밝기 모델이라 일반적인 상태 표시에 충분합니다.

구성·옵션

표시등 모델과
LED 홀더의 구분

항목내용
표시등 모델103 · 105 · 123 · 125 · 133 · 135 (SL 포함)
LED 홀더113(Ø3mm) · 115(Ø5mm)

관련 제품

LED 표시등과 함께 보는
패널 조립 부품
