GW Instek GPM-8213 AC 파워미터

GW Instek GPM-8213 AC 파워미터

MODEL
GPM-8213
브랜드
GWINSTEK

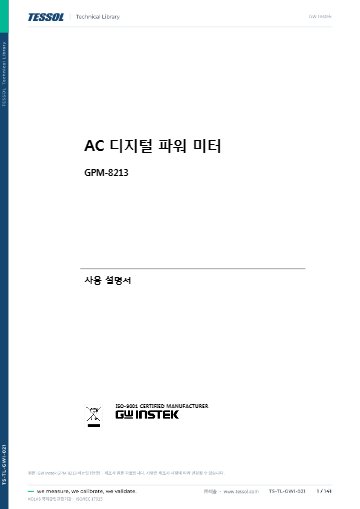

제품 자료
제품문의 구매하기

꺼진 것처럼 보이는 기기의
대기 전력까지 측정하는 파워미터

GW Instek GPM-8213 디지털 파워미터

견적 받기

GW Instek GPM-8213은 DC~6 kHz 대역에서 600 Vrms·20 Arms 단상 입력을 1 mW 전력 분해능으로 측정하는 4인치 TFT 디지털 파워미터(Power Analyzer)입니다. 가전·IT 기기의 소비 전력 측정과 IEC 62301 대기 전력 시험에 사용합니다.

최저 5 mA 범위의 분해능이 0.1 µA이므로 전원이 꺼진 것처럼 보이는 기기의 미세한 대기 전류까지 전력으로 환산합니다. 한 번에 19개 파라미터를 산출하고 PT·CT 비를 1~9999.999로 설정해 외부 변성기와 연결할 수 있는 이 파워미터는 (주)테솔이 국내에 공식 공급합니다.

600 Vrms · 20 Arms

단상 입력 정격

DC ~ 6 kHz

전압·전류 측정 대역

1 mW

전력 분해능

4인치 TFT

표준 8항목·간편 4항목 표시

특징

대기 전력 시험에
알맞은 측정 구성

핵심 특징현장에서 달라지는 점
IEC 62301·EN 50564 대응대기 전력 시험 규격이 요구하는 저전력 측정을 한 장비로 수행하므로 별도 계측기 없이 시험 설비를 단순하게 구성할 수 있습니다.
5 mA 최저 범위, 0.1 µA 분해능대기 상태의 수 mA 이하 전류도 범위 전환 없이 측정하므로 작은 값에서 전력 오차가 커지는 일을 막습니다.
간편·표준 두 가지 표시 모드라인 검사에서는 4개 항목을 크게 표시해 합격 여부를 빠르게 확인하고, 개발 단계에서는 8개 항목을 동시에 확인합니다.
PT·CT 비 설정외부 전압·전류 변성기의 변환비를 입력해 정격을 넘는 회로의 값도 실제 크기로 표시합니다.
Wh·Ah 적산과 THD시간에 따른 전력량과 고조파 왜곡률을 함께 기록해 연속 운전 시험의 에너지 소비를 비교합니다.
RS-232C·USB·LAN 기본 탑재시험 PC와 바로 연결해 측정값을 자동 저장하므로 수기 기록 부담이 줄어듭니다.

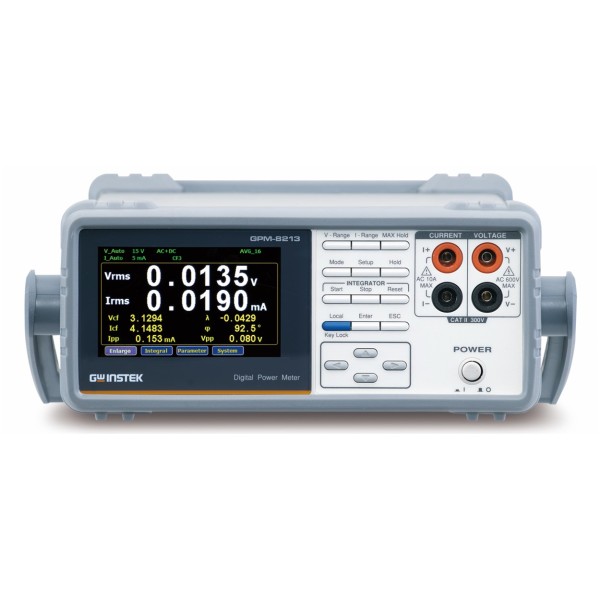

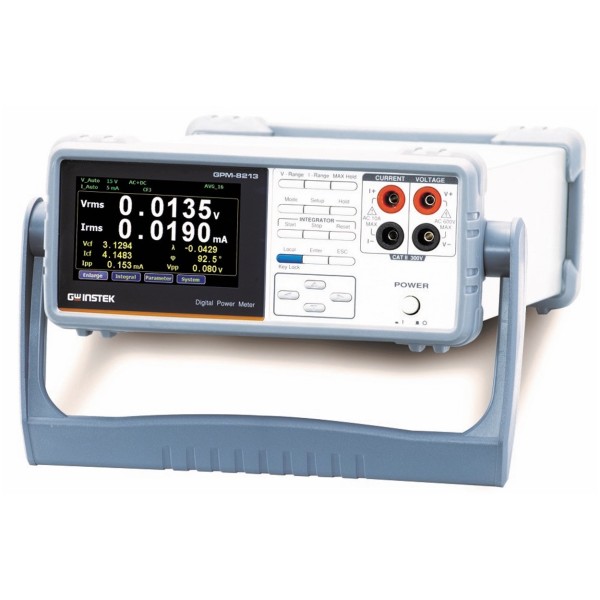

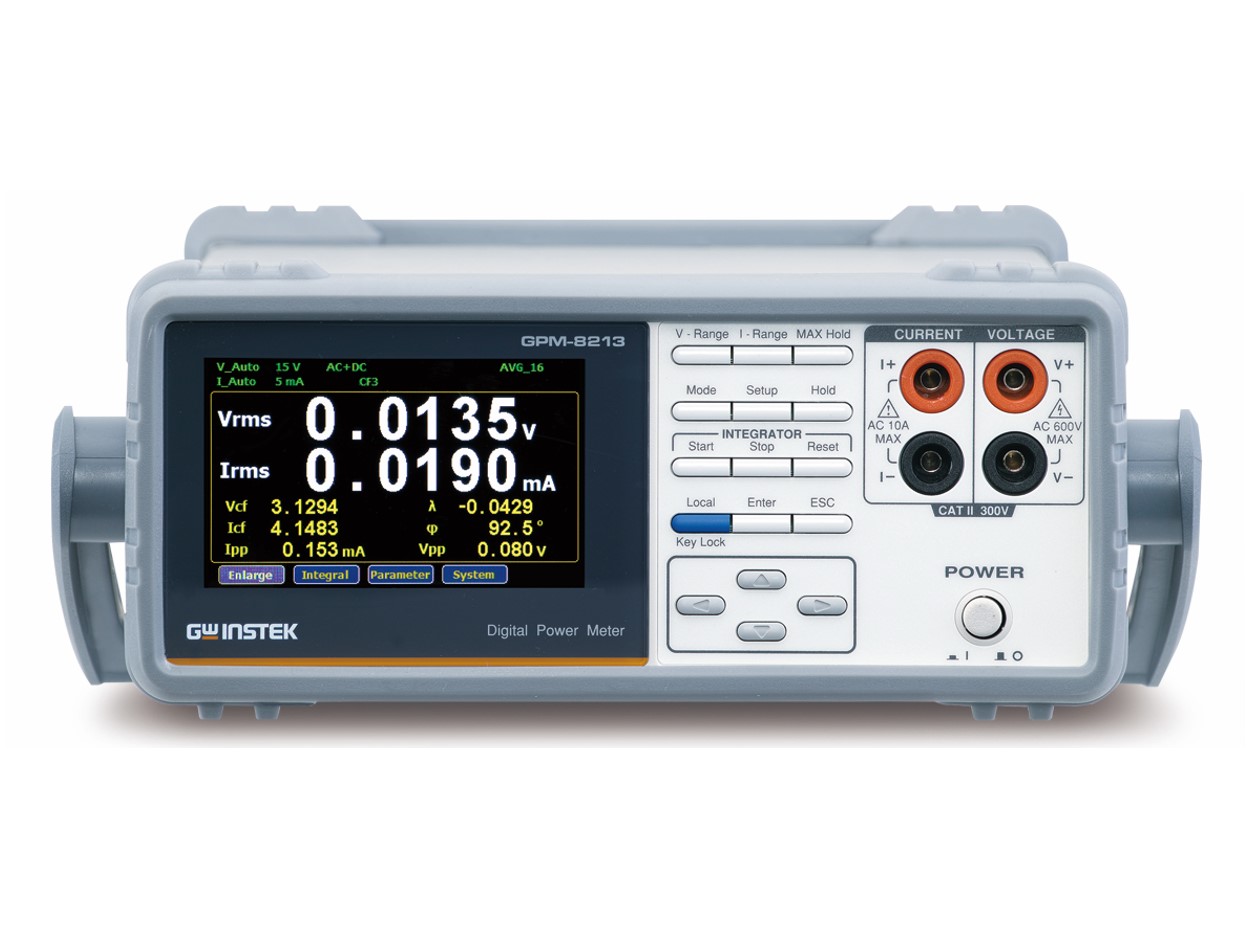

GWINSTEK GPM-8213 - 측정 화면과 입력 단자가 있는 디지털 파워미터 정면
측정 화면과 입력 단자가 있는 디지털 파워미터 정면

대기 전력

저전력 측정에서
확인할 조건

대기 전력은 기기가 꺼진 것처럼 보이는 상태에서도 흐르는 전력이므로, 측정 범위와 크레스트 팩터(CF) 설정에 따라 오차 비중이 크게 달라집니다. 최저 전류 범위는 CF 3 설정에서 5 mA, CF 6 설정에서 2.5 mA이므로, 기기의 대기 전류 파형이 펄스성인지 먼저 확인한 뒤 CF를 정하세요.

저주파 필터를 켜면 45~66 Hz의 전압·전류·전력 정확도에 읽음값의 0.3 %가 더해집니다. 상용 주파수 대역을 정밀하게 측정할 때는 필터를 끄는 것이 유리합니다.

대기 전력 측정 결선과 표시 화면

시험 대상은 교류 전원과 직렬로 전류 단자에 연결하고, 전압 단자는 병렬로 연결합니다. 간편 모드로 전환하면 4개 항목만 크게 표시되어 멀리서도 전력값을 읽기 쉬우며, 정확도는 30분 예열과 저속 측정 조건에서 보장됩니다.

교정 관리

예열 조건과
교정 주기

정확도 사양은 30분 예열 후 저속 측정, 18~28 °C 환경을 기준으로 하며, 5~18 °C와 28~40 °C에서는 ±0.03 % rdg/°C가 더해집니다. 시험 성적서에 기재하는 전력 측정값은 교정 이력으로 관리하는 것이 안전합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

GPM-8213 파워미터
PowerMeterSeries 기록과 명령

GPM-8213은 RS-232C, USB 디바이스, LAN이 기본이며 GPIB는 출하 전 설치 옵션입니다. PC에서는 PowerMeterSeries 소프트웨어로 측정값을 기록하고 보고서를 만들며, 자동 시험에는 SCPI 명령과 LabVIEW Driver를 사용합니다.

소프트웨어·도구하는 일
PowerMeterSeries측정 설정, 로그 기록, 고조파·트렌드 그래프, A4 PDF 시험 보고서(Windows 7/8/10, GPM-8213 펌웨어 V1.06 이상)
GPM-Series USB DriverUSB 연결용 PC 드라이버
LabVIEW DriverLabVIEW 2010/2014 이상용 자동 측정 프로그램 작성

처음 연결하는 순서

순서할 일
1PowerMeterSeries 폴더의 setup.exe로 PC 소프트웨어를 설치합니다. USB로 연결한다면 GPM-Series USB Driver도 설치하세요.
2본체 인터페이스 설정에서 사용할 방식과 통신 속도, 종단 문자를 정합니다.
3장치 관리자에서 연결한 포트 번호를 확인하세요.
4PowerMeterSeries의 Connection Setting 탭에서 연결 방식, COM 포트, 통신 속도를 입력하고 OK를 누릅니다.
5Measure 화면에서 Log Time (Sec)을 정하고 Start를 누르면 측정과 로그 기록이 시작됩니다. 로그는 C:\PowerMeterSeries\MeasResult에 저장됩니다.

GPM-8213 SCPI 명령 예시

명령하는 일
*IDN?장비 정보 조회(응답 예: GWINSTEK,GPM-8213, GXXXXXXXX,V1.00)
:COMMUNICATE:REMOTE ON원격 모드로 전환
:COMMUNICATE:HEADER ON조회 응답에 헤더 포함
:INTEGRATE:START적산 시작
:INTEGRATE:RESET적산값 초기화
:STATUS:ERROR?마지막 오류 코드와 메시지 조회

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 GPM-8213 사용자 매뉴얼의 명령 장을 함께 확인하세요.

사양

GPM-8213의 600 V · 20 A
입력과 측정 사양

항목사양
입력 정격전압 600 Vrms, 전류 20 Arms
최대 표시값전압 700 Vrms, 전류 25 Arms
최대 허용 절연 전압300 V
입력 임피던스 (50/60 Hz)전압 2.4 MΩ, 전류 5 mA ~ 200 mA 범위 500 mΩ, 0.5 A ~ 20 A 범위 5 mΩ
전압 측정 범위CF 3: 15 / 30 / 60 / 150 / 300 / 600 V, CF 6: 7.5 / 15 / 30 / 75 / 150 / 300 V
전류 측정 범위CF 3: 5 / 10 / 20 / 50 / 100 / 200 mA, 0.5 / 1 / 2 / 5 / 10 / 20 A, CF 6: 2.5 / 5 / 10 / 25 / 50 / 100 / 250 mA, 0.5 / 1 / 2.5 / 5 / 10 A
크레스트 팩터 (CF)3, 6
유효 범위전압·전류 정격의 1 % ~ 105 %, 전력 1 % ~ 110 %
전류 최저 범위 분해능5 mA 범위 0.1 µA
전압·전류 정확도DC ±(0.2 % rdg + 0.2 % range), 45 Hz ≤ f ≤ 66 Hz ±(0.1 % rdg + 0.1 % range), 66 Hz < f ≤ 1 kHz ±(0.1 % rdg + 0.2 % range), 1 kHz < f ≤ 6 kHz ±3 % range
전력 정확도DC ±(0.2 % rdg + 0.2 % range), 45 ~ 66 Hz ±(0.1 % rdg + 0.1 % range), 66 Hz ~ 1 kHz ±(0.1 % rdg + 0.3 % range), 1 kHz ~ 6 kHz ±3 % range
정확도 보조 조건필터 ON 시 45 ~ 66 Hz에서 0.3 % rdg 가산, 온도 영향 5 ~ 18 °C·28 ~ 40 °C에서 ±0.03 % rdg/°C 가산, 잔류 노이즈 범위의 0.5 %
측정 대역DC ~ 6 kHz
동기 주파수45 Hz ~ 6 kHz
저주파 필터 차단 주파수500 Hz
주파수 측정필터 ON 30.000 Hz ~ 499.99 Hz, 필터 OFF 30.000 Hz ~ 9.9999 kHz (전압·전류, 정확도 ±0.06 % rdg, 유효 입력 전압 범위의 10 % ~ 105 %)
전력 분해능 · 표시 자릿수1 mW · 5 digit
입력 전력 범위75 mW ~ 12 kW
측정 파라미터19개: Vdc, Vrms, V+pk, V−pk, Idc, Irms, I+pk, I−pk, P, P+pk, P−pk, VA, VAR, CFV, CFI, PF, VHz, IHz, DEG, THDV, THDI, 적산(Time, WP, WP+, WP−, q, q+, q−)
평균1 / 2 / 4 / 8 / 16 / 32 / 64
표시4인치 TFT LCD, 갱신 초당 10회, 표준 모드(8항목)·간편 모드(4항목)
PT·CT 비각각 1 ~ 9999.999
적산Wh, Ah, 적산 정확도 ±(전압 또는 전류 정확도 + 0.1 % rdg)
적산 시간0시간 0분 ~ 9999시간 59분, 정확도 ±0.01 % ±1초
인터페이스RS-232C, USB 디바이스, LAN 기본, GPIB 선택 사양
입력 전원AC 100 ~ 240 V, 50/60 Hz, 최대 25 VA
외형 치수 · 무게270 × 110 × 350 mm (W×H×D), 약 2.9 kg
적용 규격IEC 62301, EN 50564 대기 전력 측정

활용 분야

소비 전력과 대기 전력을
다루는 현장

  • 가전 제품 개발·인증 시험 — IEC 62301 기준 대기 전력을 측정해 설계 목표와 비교합니다.
  • IT 기기 전원 평가 — 서버와 PC 전원 장치의 부하별 소비 전력과 역률을 기록합니다.
  • 제조 라인 출하 검사 — 간편 모드로 합격 전력 범위를 빠르게 판정합니다.
  • 전력 변환기 평가 — 외부 PT·CT와 연결해 고전압·대전류 회로의 입력 전력을 측정합니다.

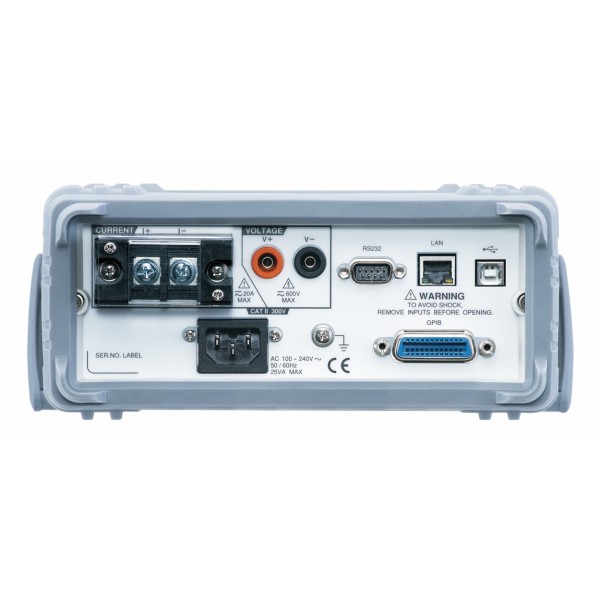

GWINSTEK GPM-8213 - 전류 입력 단자대와 통신 단자가 있는 후면
전류 입력 단자대와 통신 단자가 있는 후면

선택 가이드

측정할 부하에 맞는
파워미터 선택

이럴 때 (현장 조건)권장 모델선택 이유
대기 전력과 상용 주파수 소비 전력을 확인할 때GPM-8213DC~6 kHz 대역과 1 mW 분해능, IEC 62301 대응으로 대기 전력까지 측정하는 4인치 모델입니다.
인버터처럼 고주파가 섞인 부하를 분석할 때GPM-83100.1 Hz~100 kHz 대역과 50차 고조파 분석, 5인치 화면을 갖춥니다.
3상 결선의 효율을 한 번에 측정할 때GPM-8320 · GPM-8330측정 모듈 2개·3개 구성과 1000 V 전압 범위를 지원합니다.

구성·옵션

기본 구성과
별매 액세서리

구분품번내용
기본 구성GTL-209테스트 리드 (2개)
기본 구성—안전 지침서, 전원 코드, CD (사용 설명서, USB 드라이버)
옵션GPM-82G1 (옵션.01)GPIB 인터페이스 (출하 전 설치)
별매GPM-001테스트 픽스처 (연결 케이블 포함)
별매GTL-232RS-232C 케이블, 9핀 암–9핀, 널 모뎀, 약 2000 mm
별매GTL-246USB 케이블, AB형, 약 1200 mm
별매GTL-248GPIB 케이블, 약 2000 mm
별매GTL-251GPIB-USB-HS+ (고속)
