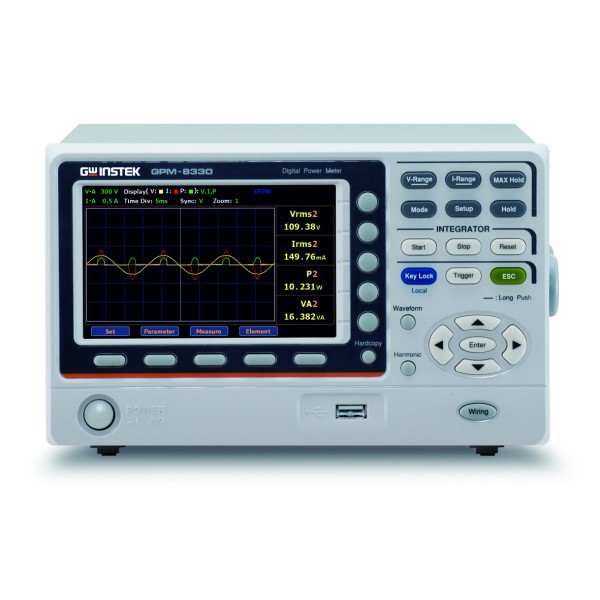

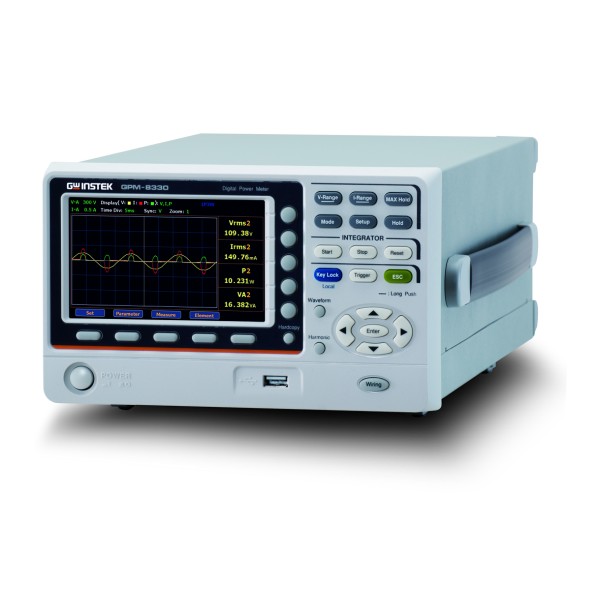

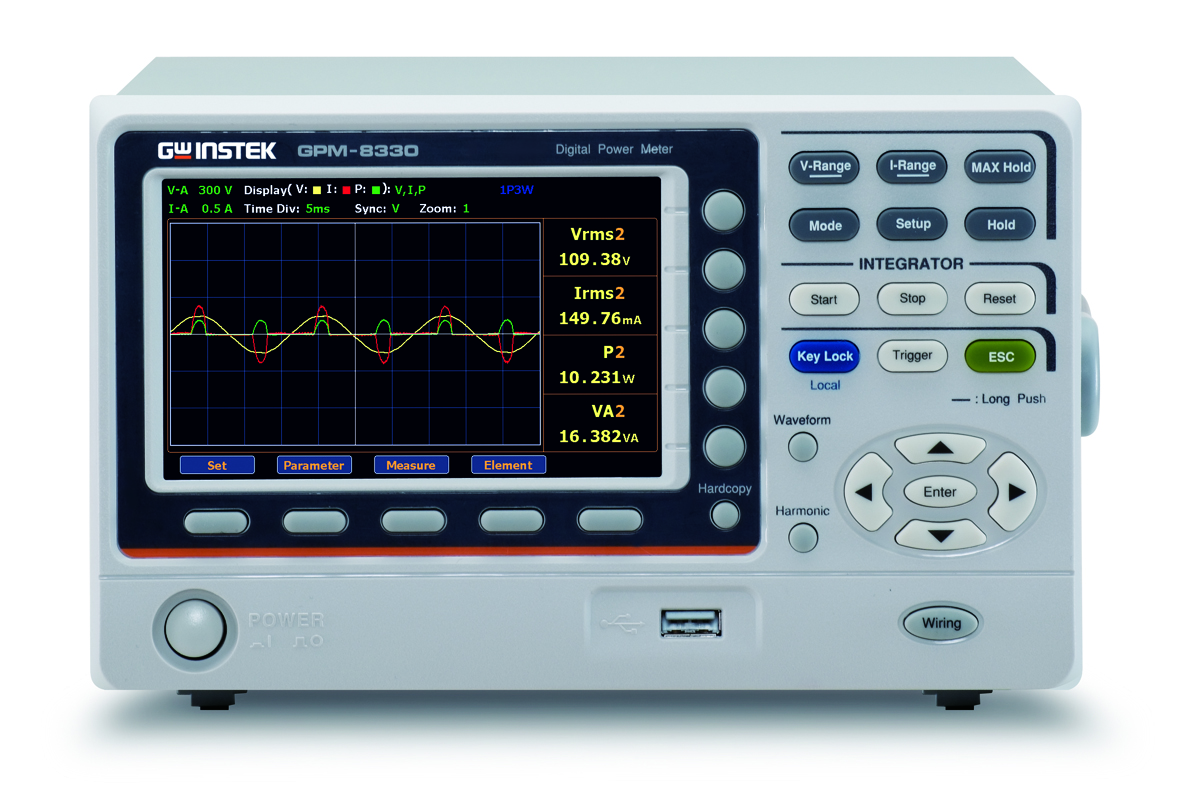

GW Instek GPM-8320·GPM-8330은 측정 모듈 2개 또는 3개로 단상과 3상 결선(1P3W·3P3W·3P4W·3V3A)을 측정하는 5인치 디지털 파워미터(3상 전력 분석기)입니다. 전압 1000 V, 직접 전류 0.5~20 A 범위에서 인버터·모터 구동계의 효율을 분석합니다.
모듈별로 전압·전류 입력이 독립되어 있어 결선 방식만 바꾸면 3상 4선식 부하의 상별 전력과 합계를 같은 화면에서 비교합니다. 고조파는 IEC 61000-4-7 방식으로 50차까지 분석하며, 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.
특징
모듈 구성과
3상 결선 분석
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 결선 모드 선택 (1P3W·3P3W·3P4W·3V3A) | 버튼으로 결선을 지정하므로 단상 설비와 3상 설비를 한 장비로 번갈아 시험할 수 있습니다. |
| 15~1000 V 전압 범위 | 고전압 인버터 출력도 별도 분압기 없이 직접 입력하므로 배선과 오차 요인이 줄어듭니다. |
| IEC 61000-4-7 방식 50차 고조파 | 규격 방식으로 계산한 차수별 값을 표시하므로 시험 결과를 규격 기준과 바로 비교할 수 있습니다. |
| 전압·전류·전력 파형 표시 | 측정값과 함께 파형을 화면에서 확인하므로 비정상 스위칭 파형을 바로 발견할 수 있습니다. |
| EX1·EX2 외부 센서 입력 | 전류 센서를 연결하면 직접 입력 정격을 넘는 대전류 회로까지 측정할 수 있습니다. |
| 10,000 데이터 내부 로그와 USB 화면 캡처 | 측정값을 장비에 저장하고 화면을 USB로 내려받아 시험 보고서에 바로 첨부합니다. |

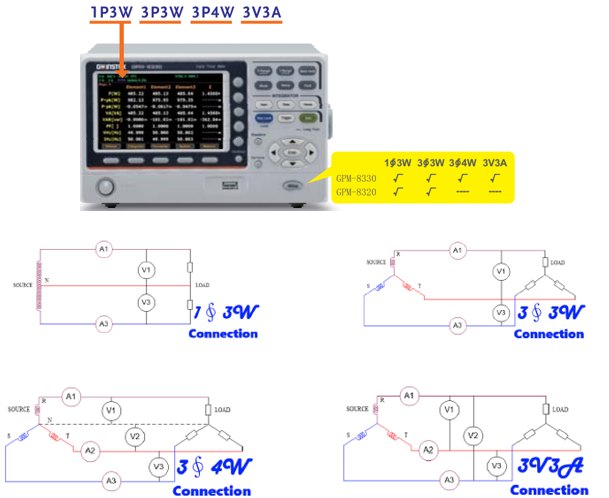

결선 선택
3상 결선별
모듈 구성
GPM-8320은 측정 모듈 2개, GPM-8330은 3개를 갖춰 한 번에 연결하는 전압·전류 입력 세트 수가 다릅니다. 상별 전력을 모두 개별로 측정하려면 상마다 입력 세트가 필요하므로, 시험 설비의 결선도와 대조해 모듈 수를 고르세요. 결선 모드는 전면 버튼으로 전환합니다.

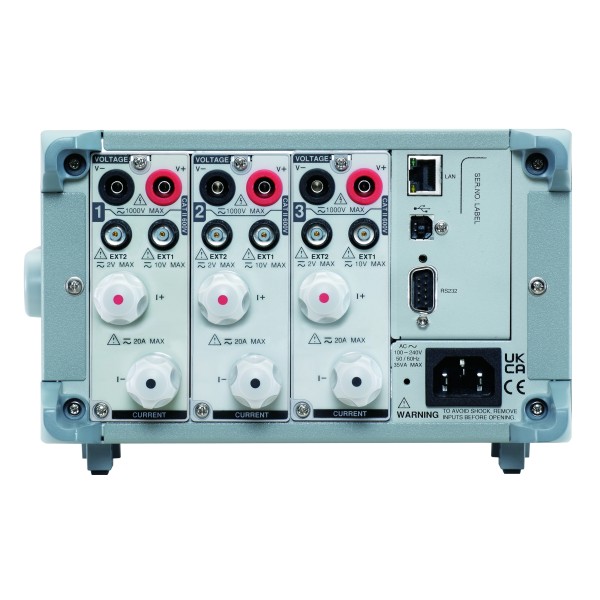

상별 전압·전류 리드 세트 결선
모듈마다 GTL-209 전압 리드와 GTL-212A 전류 리드가 한 세트로 구성됩니다. GPM-8320에는 2세트, GPM-8330에는 3세트가 기본 포함되므로 3상 시험에 필요한 리드를 따로 준비하지 않아도 됩니다.
교정 관리
전력 측정값의
교정 주기
정확도는 30분 예열 후 저속 측정 조건의 값입니다. 효율은 입력 전력과 출력 전력을 같은 장비로 측정한 값의 비율이므로 모듈 간 편차 관리가 중요합니다. 정기 교정 이력으로 모듈별 오차를 추적하세요. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 가능한지 확인해 안내합니다.
사용 방법
GPM-8320 · GPM-8330 3상 파워미터
인터페이스 설정과 PC 기록
GPM-8320·GPM-8330은 RS-232C, USB, LAN을 기본으로 갖추고 GPIB는 GPM-DA12 옵션으로 추가합니다. PC에서는 PowerMeterSeries 소프트웨어로 상별 측정값을 기록하고, LabVIEW Driver로 자동 시험 프로그램을 만들 수 있습니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| PowerMeterSeries | GPM-8330_8320 대상 PC 소프트웨어. 측정 시작·정지와 데이터 기록, 시험 보고서 작성 |
| GPM-Series USB Driver | USB(CDC)를 가상 COM 포트로 인식 |
| GPM-8330 LabVIEW Driver | LabVIEW 2012 이상에서 원격 제어 프로그램 작성 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | System 소프트 키를 누르고 Config1 소프트 키를 고른 뒤 Enter를 누르세요. |
| 2 | 아래 방향 키로 I/O Model로 이동해 USB, RS232, GPIB, LAN 중 하나를 고르고 Enter를 누릅니다. |
| 3 | USB로 연결할 때는 사용자 매뉴얼 CD의 CDC USB 드라이버를 먼저 설치하고, 후면 Type B 포트와 PC를 연결하세요. |
| 4 | LAN은 기본 DHCP이며 소켓 포트 기본값은 00023입니다. 고정 주소가 필요하면 IP Model을 Manual로 바꾸세요. |
| 5 | 제품 페이지에서 PowerMeterSeries를 내려받아 설치하고, 장비와 같은 인터페이스·통신 속도로 연결해 측정을 시작합니다. |
RS-232C는 9600 baud(기본)부터 115200 baud까지 선택하며 RxD·TxD를 교차한 널 모뎀 결선을 사용하세요. USB, GPIB, LAN의 응답 종단 문자는 CR+LF로 고정입니다.
사양
모듈 비교와
1000 V 공통 사양
| 항목 | GPM-8320 | GPM-8330 |
|---|---|---|
| 측정 모듈 수 | 2개 | 3개 |
| 기본 포함 테스트 리드 | GTL-209 / GTL-212A × 2세트 | GTL-209 / GTL-212A × 3세트 |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 입력 형식 | 전압 부동 입력(저항 분압), 전류 부동 입력(션트) |
| 전압 범위 | 15 / 30 / 60 / 150 / 300 / 600 / 1000 V |
| 직접 전류 범위 | 0.5 / 1 / 2 / 5 / 10 / 20 A |
| 외부 센서 입력 | EX1 2.5 / 5 / 10 V, EX2 50 / 100 / 200 / 500 mV, 1 / 2 V |
| 입력 임피던스 | 전압 약 2 MΩ, 직접 전류 약 5 mΩ, EX1 약 100 kΩ, EX2 약 20 kΩ |
| 최대 연속 입력 | 전압 1.5 kV 피크 또는 1 kV rms 중 작은 값, 직접 전류 100 A 피크 또는 30 A rms 중 작은 값, 센서 입력 정격 범위의 5배 이하(피크) |
| 공통 모드 전압 | 600 Vrms, CAT II |
| 측정 대역 | DC, 0.1 Hz ~ 100 kHz |
| A/D 변환기 | 16 bit, 전압·전류 동시 변환, 최대 약 300 kHz |
| 필터 | 라인 필터·주파수 필터 각각 ON/OFF, 차단 주파수 500 Hz |
| 전압·전류 정확도 (23 ±5 °C, 30 ~ 75 % RH, 사인파, CF 3, 30분 예열) | DC ±(0.1 % rdg + 0.2 % range), 0.1 ~ 45 Hz ±(0.1 % rdg + 0.2 % range), 45 ~ 66 Hz ±(0.1 % rdg + 0.05 % range), 66 Hz ~ 1 kHz ±(0.1 % rdg + 0.2 % range), 1 ~ 10 kHz ±((0.07 × f)% rdg + 0.3 % range), 10 ~ 100 kHz ±(0.5 % rdg + 0.5 % range) ± [0.04 × (f − 10)% rdg] |
| 유효 전력 정확도 (역률 1) | DC ±(0.1 % rdg + 0.2 % range), 0.1 ~ 45 Hz ±(0.3 % rdg + 0.2 % range), 45 ~ 66 Hz ±(0.1 % rdg + 0.05 % range), 66 Hz ~ 1 kHz ±(0.2 % rdg + 0.2 % range), 1 ~ 10 kHz ±(0.1 % rdg + 0.3 % range) ± [0.067 × (f − 1)% rdg], 10 ~ 100 kHz ±(0.5 % rdg + 0.5 % range) ± [0.09 × (f − 10)% rdg] |
| 정확도 보조 조건 | 온도 계수 5 ~ 18 °C·28 ~ 40 °C에서 ±0.03 % rdg/°C, 라인 필터 ON 시 45 ~ 66 Hz +0.3 % rdg·45 Hz 미만 +1 % rdg, CF 6 설정 시 범위 오차 2배, 갱신 주기 100 ms 자동 시 0.1 Hz ~ 1 kHz +0.05 % rdg, 750 V 초과 30 ~ 100 kHz 값은 참고용 |
| 영점 보정 후 온도 드리프트 | DC 전압 +0.02 % range/°C, DC 전류(0.5 ~ 20 A) 500 µA/°C, EX1 1 mV/°C, EX2 50 µV/°C |
| 측정 방식 · 크레스트 팩터 | 디지털 샘플링, CF 3 또는 CF 6(6A) |
| 배선 모드 | 1P3W · 3P3W · 3P4W · 3V3A |
| 측정 파라미터 | 최대 25개: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V±pk, I±pk, P±pk, THDI, THDV, MATH, MCR |
| 파형 표시 | 전압 · 전류 · 전력 |
| 표시 | 5인치 TFT LCD |
| 주파수 측정 (갱신 주기별 하한) | 0.1 s 20 Hz, 0.25 s 10 Hz, 0.5 s 5 Hz, 1 s 2.0 Hz, 2 s 1.0 Hz, 5 s 0.5 Hz, 10 s 0.2 Hz, 20 s 0.1 Hz, 상한 100 kHz, 정확도 ±0.06 % rdg |
| 적산 | 수동·표준·반복 모드, 타이머 0시간 00분 00초 ~ 9999시간 59분 59초(정확도 ±0.02 %), 정확도 ±(전력 또는 전류 정확도 + 0.1 % rdg), 자동·고정 범위, 원격 시작·정지·리셋(옵션) |
| 고조파 측정 | 전압·전류·전력 최대 50차, 기본파 10 Hz ~ 1.2 kHz, 영점 교차 동기 계산, IEC 61000-4-7(50/60 Hz) 대응 |
| 고조파 정확도 (전압 / 전류 / 전력) | 10 ~ 45 Hz 0.15 % rdg + 0.35 % rng / 0.15 % rdg + 0.35 % rng / 0.35 % rdg + 0.50 % rng, 45 ~ 440 Hz 0.15 % + 0.35 % / 0.15 % + 0.35 % / 0.25 % + 0.50 %, 440 Hz ~ 1.2 kHz 0.20 % + 0.35 % / 0.20 % + 0.35 % / 0.40 % + 0.50 % |
| 내부 데이터 로그 | 10,000 데이터 |
| 화면 캡처 | USB 호스트 |
| D/A 출력 (선택 사양 GPM-DA12) | 12채널, ±5 V FS(최대 약 ±7.5 V), 16 bit, 최소 부하 100 kΩ, 정확도 ±(측정 정확도 + 0.2 % FS), 온도 계수 ±0.05 %/°C FS |
| 원격 입출력 (GPM-DA12 옵션) | 입력 EXT HOLD · EXT TRIG · EXT START · EXT STOP · EXT RESET, 출력 INTEG BUSY, TTL 부논리 하강 에지, 디지털 출력 OUT1 ~ OUT4(채널당 최대 100 mA 싱크) |
| 인터페이스 | RS-232C, USB 호스트/디바이스, LAN 기본, GPIB는 GPM-DA12 선택 사양 |
| 입력 전원 | AC 100 ~ 240 V, 50 ~ 60 Hz, 최대 35 VA |
| 외형 치수 · 무게 | 220 × 132 × 402.5 mm (W×H×D, 범퍼 포함), 약 3.85 kg |
활용 분야
3상 전력과 효율을
확인하는 현장
- 3상 인버터 개발 — 입력과 출력 전력을 동시에 측정해 변환 효율과 손실 분포를 계산합니다.
- 모터 구동계 시험 — 상별 전류의 고조파와 부하 전력을 함께 기록해 구동 조건별 특성을 비교합니다.
- 전력 변환기·UPS 평가 — 외부 전류 센서로 대전류를 측정해 입출력 전력을 비교합니다.
- 3상 설비 점검 — 결선 모드를 선택해 상별 전력과 합계를 확인합니다.
선택 가이드
결선 수와 입력 세트에
맞는 파워미터 선택
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 모듈 2세트로 단상 3선식·3상 3선식을 측정할 때 | GPM-8320 | 측정 모듈 2개와 리드 2세트를 갖춥니다. |
| 3상 4선식을 상별 3모듈로 측정할 때 | GPM-8330 | 측정 모듈 3개와 리드 3세트를 갖춥니다. |
| 단상 부하만 고조파와 함께 측정할 때 | GPM-8310 | 단상 입력에 15~600 V, 5 mA~20 A 직접 범위를 갖춥니다. |
| 대기 전력과 상용 주파수 소비 전력만 확인할 때 | GPM-8213 | DC~6 kHz 대역과 1 mW 분해능으로 대기 전력까지 측정하는 모델입니다. |
구성·옵션
기본 구성과
GPM-DA12 옵션
| 구분 | 품번 | 내용 |
|---|---|---|
| 기본 구성 | GTL-209 · GTL-212A | 테스트 리드 (GPM-8320 2세트, GPM-8330 3세트) |
| 기본 구성 | GPM-002 | 터미널 커버 |
| 기본 구성 | — | 안전 지침서, 전원 코드, CD (사용 설명서, USB 드라이버) |
| 옵션 | GPM-DA12 | GPIB와 디지털 I/O, 12채널 D/A 출력 (출하 전 설치, 케이블 GTL-214 포함) |
| 별매 | GTL-209 · GTL-212A | 테스트 리드, 약 1000 mm |
| 별매 | GTL-214 | DA 케이블, 약 1000 mm |
| 별매 | GTL-232 · GTL-246 · GTL-258 | RS-232C · USB · GPIB(Micro-D) 케이블 |
| 별매 | GRA-452 | 랙 마운트 키트, 19인치 3U |
관련 제품
GPM-8320·GPM-8330과 함께 보는
전력 측정 장비
GPM-8320과 GPM-8330은 어떻게 구분합니까?
측정 모듈 수가 다릅니다. GPM-8320은 2개, GPM-8330은 3개이며 기본 포함 테스트 리드도 각각 2세트와 3세트입니다.
GPM-8320·GPM-8330은 고조파를 몇 차까지 분석할 수 있습니까?
전압·전류·전력 모두 최대 50차까지 분석합니다. 기본파 주파수가 높아지면 분석 가능한 차수가 낮아지므로, 고주파 구동 설비는 기본파와 차수를 함께 검토하세요.
GPM-8320·GPM-8330에 GPIB는 기본으로 들어 있습니까?
아닙니다. GPIB는 GPM-DA12 옵션에 포함됩니다. GPM-DA12는 GPIB, 디지털 I/O, 12채널 D/A 출력을 함께 추가하며 출하 전에 설치합니다.
GPM-8320·GPM-8330의 측정 화면을 보고서에 첨부할 수 있습니까?
네, USB 호스트 포트에 USB 메모리를 연결해 화면을 캡처할 수 있습니다. 측정값은 내부 데이터 로그에 10,000 데이터까지 저장합니다.

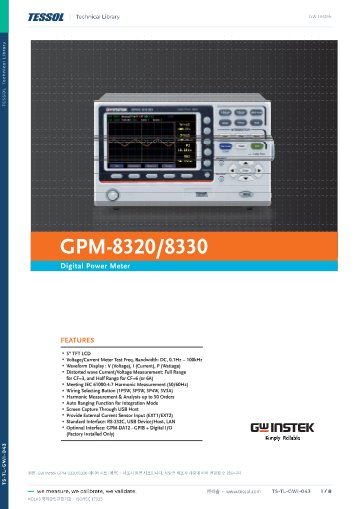

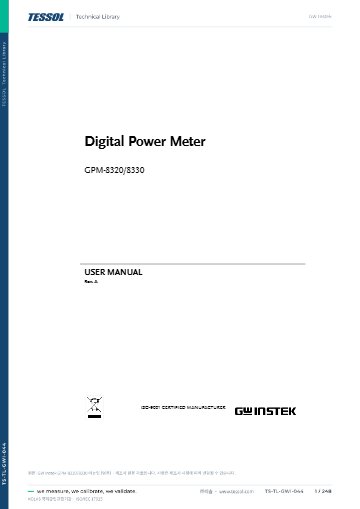

제품 자료
