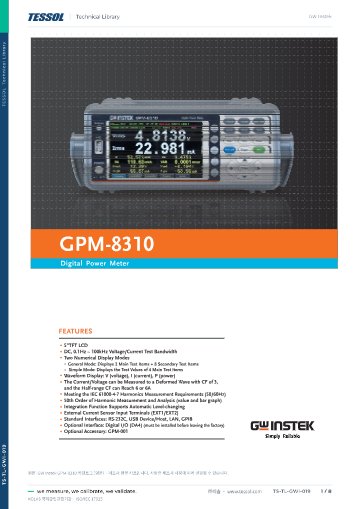

제품 자료: 카탈로그 (영문)

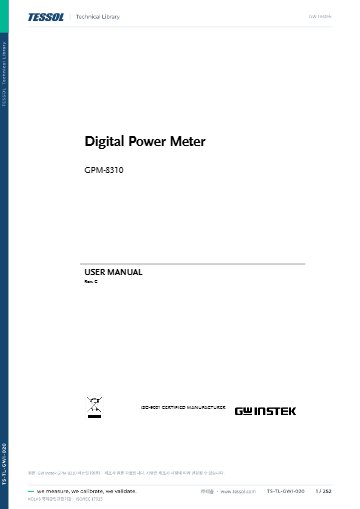

메뉴얼 (영문)

종합 카달로그

제품문의 구매하기

인버터·모터의 단상 전력과
50차 고조파를 분석하는 파워미터

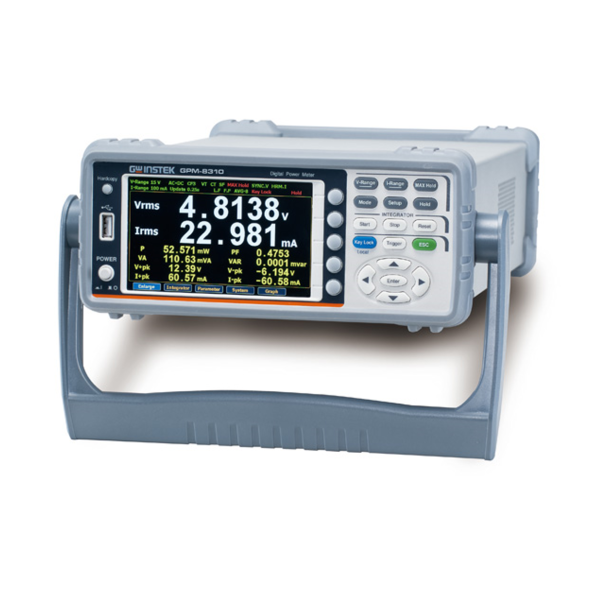

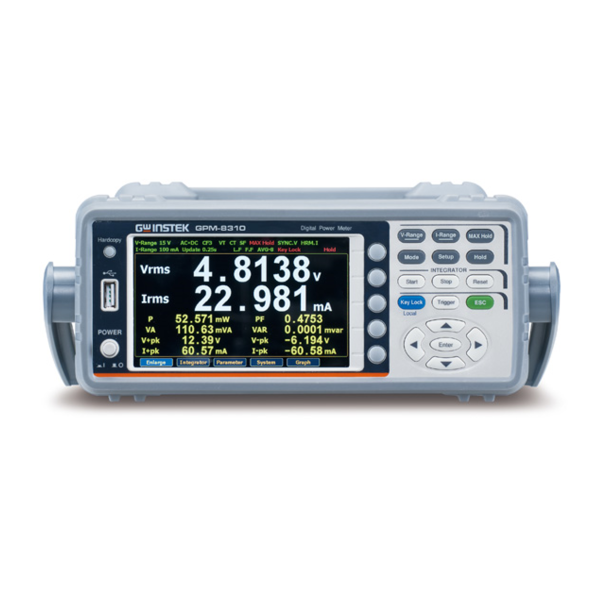

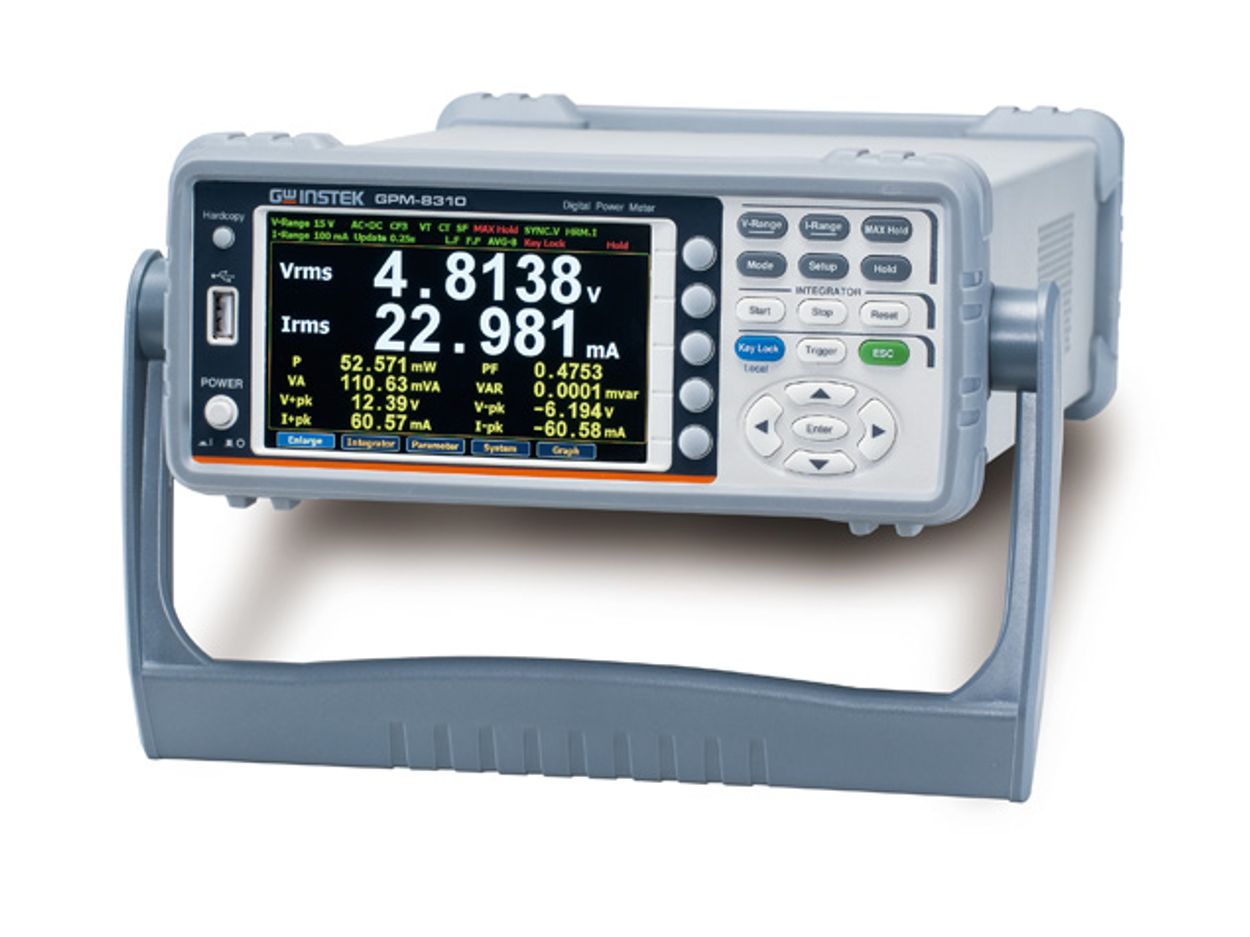

GW Instek GPM-8310 단상 디지털 파워미터

견적 받기

GW Instek GPM-8310은 DC와 0.1 Hz~100 kHz 대역에서 15~600 V 전압과 5 mA~20 A 직접 전류를 측정하는 단상 디지털 파워미터(1P2W 전력 분석기)입니다. 인버터·모터처럼 고주파가 섞인 부하의 전력과 50차까지의 고조파를 분석합니다.

16 bit A/D가 전압과 전류를 약 300 kHz로 동시에 변환하므로 스위칭 노이즈가 섞인 파형에서도 유효 전력의 오차가 작으며, 전력 분해능은 0.1 µW입니다. 5인치 TFT 화면에 수치와 파형을 함께 표시하며, 이 파워미터는 (주)테솔이 국내에 공식 공급합니다.

15 ~ 600 V

직접 전압 입력 범위

5 mA ~ 20 A

직접 전류 입력 범위

50차

고조파 분석 차수

25개

최대 측정 파라미터

특징

넓은 대역과
고조파 분석 구성

핵심 특징	현장에서 달라지는 점
DC·0.1 Hz~100 kHz 측정 대역	인버터의 기본파부터 스위칭 성분까지 한 대역에서 측정하므로 출력 효율을 계산할 때 별도 계측기가 필요 없습니다.
50차 고조파 분석	수치와 막대 그래프로 차수별 크기를 확인해 모터 구동 전류의 왜곡 원인을 좁혀 갈 수 있습니다.
0.1 µW 전력 분해능	저부하 구간의 작은 전력 변화도 측정하므로 대기 상태와 경부하 효율을 구분합니다.
EX1·EX2 외부 센서 입력	전류 센서를 연결하면 직접 입력 정격(20 A)을 넘는 대전류 회로도 측정할 수 있습니다.
자동 레벨 전환 적산	부하가 크게 변하는 시험에서도 범위를 자동으로 전환하며 전력량을 이어서 기록합니다.
10,000개 내부 메모리	측정값을 장비 안에 저장하므로 PC 없이도 장시간 시험 데이터를 확보합니다.

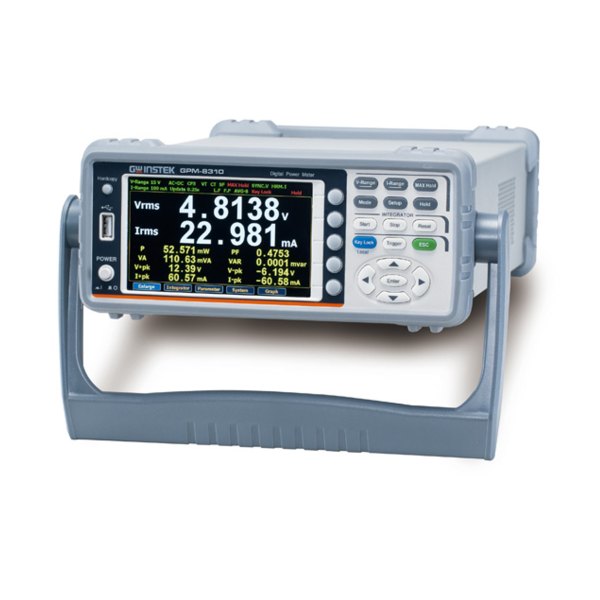

컬러 측정 화면과 키패드, 손잡이가 있는 파워미터 사선 모습

센서 입력

직접 입력과
외부 센서의 구분

직접 전류 입력의 입력 저항은 5 mA~200 mA 범위가 약 505 mΩ, 0.5 A~20 A 범위가 약 5 mΩ입니다. 소전류 범위에서는 이 저항에 걸리는 전압이 회로에 영향을 주므로, 부하 전압이 낮은 회로는 외부 센서 입력을 검토하세요.

EX1은 2.5 V·5 V·10 V, EX2는 50 mV~2 V 범위의 센서 출력을 입력받습니다. 600 V를 넘는 전압은 외부 전압 변성기와 VT 비 설정으로 측정합니다.

전류 센서를 연결하는 EX 입력

클램프형이나 DC-CT형 전류 센서의 전압 출력을 EX1 또는 EX2에 연결하면 센서의 정격 범위가 곧 측정 범위가 됩니다. 센서 입력 저항은 EX1이 약 100 kΩ, EX2가 약 20 kΩ입니다.

고조파 설정

고조파 차수와
샘플링 조건

고조파 분석은 10 Hz~1.2 kHz 기본파 범위에서 영점 교차 동기 방식으로 계산합니다. 기본파가 높아질수록 분석 가능한 최대 차수가 낮아져 600~1200 Hz에서는 4차까지이므로, 고주파 구동 모터의 고조파를 분석할 때는 기본파 주파수와 차수 한계를 먼저 확인하세요.

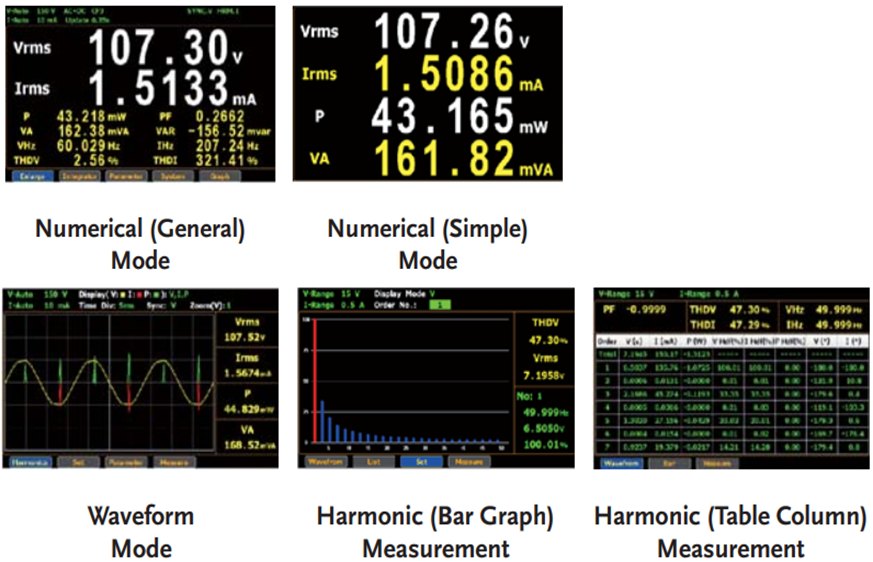

일반, 간단, 파형, 고조파 등 측정 표시 모드 화면

교정 관리

정확도 조건과
교정 주기

전압·전류 정확도는 23 ±5 °C, 30~75 % RH, 사인파 CF 3 조건의 값이며, 18~28 °C를 벗어나면 ±0.03 % rdg/°C가 더해집니다. 효율 시험의 신뢰성을 유지하려면 정기 교정이 필요합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 방법

GPM-8310 단상 파워미터
PowerMeterSeries 연결과 SCPI 명령

GPM-8310은 RS-232C, USB, LAN, GPIB로 PC와 통신하며, PC에서는 PowerMeterSeries 소프트웨어로 측정값을 기록하고 시험 보고서를 만듭니다. 자체 프로그램에서는 SCPI 형식 명령으로 설정과 측정값 읽기를 자동화할 수 있습니다.

소프트웨어·도구	하는 일
PowerMeterSeries	Windows 7/8/10용 PC 소프트웨어. 측정 시작·정지, Log Time (Sec) 간격 기록, 시험 보고서 PDF 출력
GPM-Series USB Driver	USB를 CDC 가상 COM 포트로 인식
LabVIEW Driver	LabVIEW로 자동 시험 프로그램 작성
SCPI 명령 (RS-232C·USB·LAN·GPIB)	입력 설정 변경과 측정값 조회

처음 연결하는 순서

순서	할 일
1	장비에서 System 기능 키를 고르고 Enter를 누른 뒤 Config 소프트 키를 누르세요.
2	I/O Model에서 RS232, USB, LAN, GPIB 중 사용할 인터페이스를 고릅니다. RS232는 Baud Rate(기본 9600)와 Terminator(기본 CR+LF)도 정하세요.
3	RS-232C 케이블(널 모뎀 결선)이나 USB 케이블을 후면 포트와 PC에 연결하고, 장치 관리자에서 할당된 COM 포트를 확인합니다.
4	제품 페이지 Download에서 PC 소프트웨어를 받아 PowerMeterSeries 폴더의 setup.exe로 설치하세요.
5	PowerMeterSeries의 Connection Setting 탭에서 COM 포트와 통신 속도를 지정하고 OK를 누르면 화면 아래에 연결 성공 메시지가 나타납니다.
6	Measure 탭에서 Start를 누르고 기록 여부를 묻는 창에서 OK를 고르면 C:\PowerMeterSeries\MeasResult에 측정 기록이 저장됩니다.

GPM-8310 SCPI 명령 형식 예시

명령	하는 일
:INPut:MODE DC	입력 측정 모드를 DC로 지정(파라미터가 있는 명령 형식)
:INPut:CFACtor?	크레스트 팩터 설정을 조회(쿼리 형식)
:INP:SYNC VOLT	동기 소스를 전압으로 지정(:INPut:SYNChronize VOLTage의 짧은 형식)
:COMM:HEAD ON	응답에 헤더를 붙이도록 설정(:COMMunicate:HEADer ON의 짧은 형식)

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장비의 사용자 매뉴얼 명령 목록을 함께 확인하세요.

LAN은 기본이 DHCP이며 소켓 포트 기본값은 00023입니다. USB 기본 클래스는 CDC이므로 사용자 매뉴얼 CD의 CDC USB 드라이버를 먼저 설치하세요. 원격 제어 중 전면 조작으로 돌아가려면 Local 키를 누르세요.

사양

GPM-8310 5인치 모델의
입력·측정 사양

항목	사양
측정 방식	디지털 샘플링, 단상 2선식(1P2W)
입력 형식	전압 부동 입력(저항 분압), 전류 부동 입력(션트)
전압 범위	15 / 30 / 60 / 150 / 300 / 600 V
직접 전류 범위	5 / 10 / 20 / 50 / 100 / 200 mA, 0.5 / 1 / 2 / 5 / 10 / 20 A
외부 센서 입력	EX1 2.5 / 5 / 10 V, EX2 50 / 100 / 200 / 500 mV, 1 / 2 V
입력 저항	전압 약 2 MΩ, 전류 5 mA ~ 200 mA 범위 약 505 mΩ, 0.5 A ~ 20 A 범위 약 5 mΩ, EX1 약 100 kΩ, EX2 약 20 kΩ
최대 연속 입력	전압 1.5 kV 피크 또는 1 kV rms 중 작은 값, 센서 입력 정격 범위의 5배 이하(피크)
공통 모드 전압	600 Vrms, CAT II
측정 대역	DC, 0.1 Hz ~ 100 kHz
A/D 변환기	16 bit, 전압·전류 동시 변환, 최대 약 300 kHz
필터	라인 필터·주파수 필터 각각 ON/OFF, 차단 주파수 500 Hz
전압·전류 정확도 (23 ±5 °C, 30 ~ 75 % RH, 사인파, CF 3)	DC ±(0.1 % rdg + 0.2 % range), 0.1 Hz ≤ f < 45 Hz ±(0.1 % rdg + 0.2 % range), 45 Hz ≤ f ≤ 66 Hz ±(0.1 % rdg + 0.05 % range), 66 Hz < f ≤ 1 kHz ±(0.1 % rdg + 0.2 % range), 1 kHz < f ≤ 10 kHz ±((0.07 × f)% rdg + 0.3 % range), 10 kHz < f ≤ 100 kHz ±(0.5 % rdg + 0.5 % range) ± [0.04 × (f − 10)% rdg]
유효 전력 정확도 (역률 1)	DC ±(0.1 % rdg + 0.2 % range), 0.1 Hz ≤ f < 45 Hz ±(0.3 % rdg + 0.2 % range), 45 ~ 66 Hz ±(0.1 % rdg + 0.05 % range), 66 Hz < f ≤ 1 kHz ±(0.2 % rdg + 0.2 % range), 1 ~ 10 kHz ±(0.1 % rdg + 0.3 % range) ± [0.067 × (f − 1)% rdg], 10 ~ 100 kHz ±(0.5 % rdg + 0.5 % range) ± [0.09 × (f − 10)% rdg]
정확도 보조 조건	온도 계수 5 ~ 18 °C·28 ~ 40 °C에서 ±0.03 % rdg/°C, 라인 필터 ON 시 45 ~ 66 Hz 전압·전류 +0.2 % rdg(0.1 ~ 45 Hz +0.5 % rdg), 전력 45 ~ 66 Hz +0.3 % rdg(45 Hz 미만 +1 % rdg), CF 6 설정 시 범위 오차 2배, 갱신 주기 100 ms 자동 시 0.1 Hz ~ 1 kHz +0.05 % rdg
영점 보정 후 온도 드리프트	DC 전압 +0.02 % range/°C, DC 전류 5 µA/°C(5 ~ 200 mA)·500 µA/°C(0.5 ~ 20 A), EX1 1 mV/°C, EX2 50 µV/°C
전력 분해능	0.1 µW
측정 파라미터	최대 25개: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V±pk, I±pk, P±pk, THDV, THDI, MCR
표시	5인치 TFT LCD, 4개 또는 10개 항목 선택, 파형 표시(V, I, P)
주파수 측정 (갱신 주기별 하한)	0.1 s 20 Hz, 0.25 s 10 Hz, 0.5 s 5 Hz, 1 s 2.0 Hz, 2 s 1.0 Hz, 5 s 0.5 Hz, 10 s 0.2 Hz, 20 s 0.1 Hz, 상한 100 kHz, 정확도 ±0.06 % rdg
적산	수동·표준·반복 모드, 타이머 0시간 00분 00초 ~ 9999시간 59분 59초(정확도 ±0.02 %), 정확도 ±(전력 또는 전류 정확도 + 0.1 % rdg), 자동·고정 범위
고조파 측정	최대 50차, 기본파 10 Hz ~ 1.2 kHz, 영점 교차 동기 계산, IEC 61000-4-7(50/60 Hz) 대응
고조파 정확도 (전압 / 전류 / 전력)	10 ~ 45 Hz 0.15 % rdg + 0.35 % rng / 0.15 % rdg + 0.35 % rng / 0.35 % rdg + 0.50 % rng, 45 ~ 440 Hz 0.15 % + 0.35 % / 0.15 % + 0.35 % / 0.25 % + 0.50 %, 440 Hz ~ 1.2 kHz 0.20 % + 0.35 % / 0.20 % + 0.35 % / 0.40 % + 0.50 %
데이터 저장	내부 메모리 10,000개 슬롯
D/A 출력 (선택 사양 DA4)	4채널, ±5 V FS(최대 약 ±7.5 V), 16 bit, 최소 부하 100 kΩ, 정확도 ±(측정 정확도 + 0.2 % FS), 온도 계수 ±0.05 %/°C FS
원격 입출력 (DA4 옵션)	입력 EXT HOLD·EXT TRIG·EXT START·EXT STOP·EXT RESET, 출력 INTEG BUSY, TTL 부논리 하강 에지, 디지털 출력 OUT1 ~ OUT4(채널당 최대 100 mA 싱크)
인터페이스	RS-232C, USB 호스트/디바이스, LAN, GPIB
입력 전원	AC 100 ~ 240 V, 50 ~ 60 Hz, 최대 30 VA
외형 치수 · 무게	268 × 107 × 379 mm (W×H×D, 범퍼 포함), 약 2.9 kg

활용 분야

고주파 부하의
전력을 다루는 현장

인버터 개발 — 출력 전력과 효율을 측정하고 고조파 성분을 차수별로 비교합니다.
모터 구동계 시험 — 부하 전력과 전류 고조파를 함께 기록해 구동 조건별 손실을 비교합니다.
가전·전원 장치 평가 — 소비 전력 파형과 역률을 확인해 설계 변경의 영향을 검증합니다.
전력 변환기 시험 — 외부 센서로 대전류를 측정해 입출력 전력을 비교합니다.

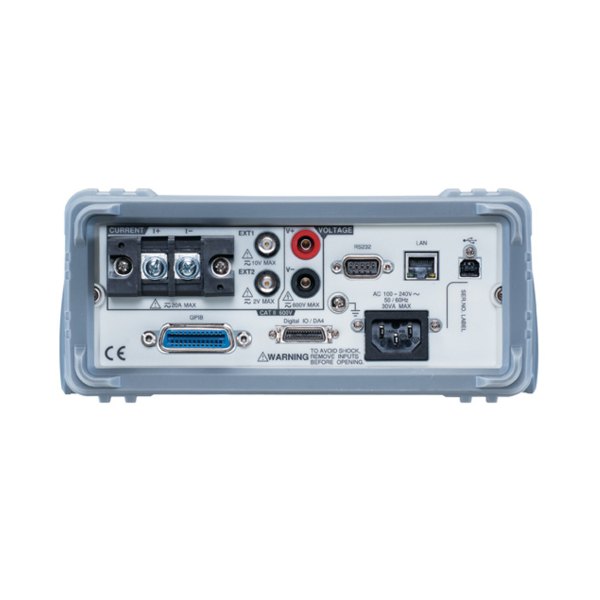

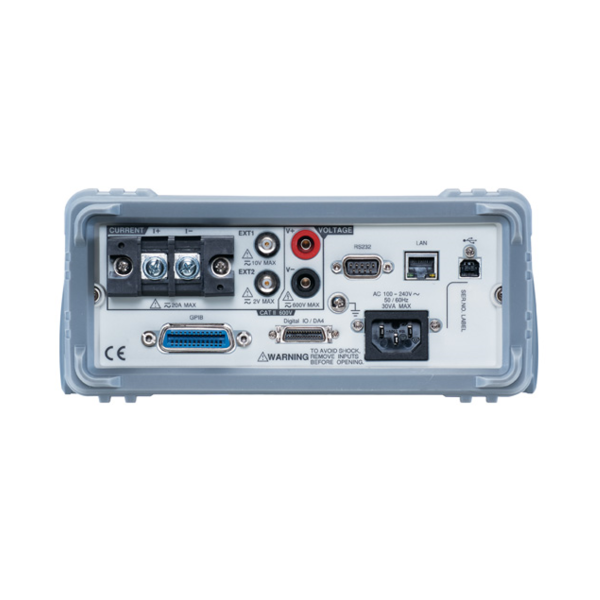

전류 입력 단자와 통신 단자가 있는 파워미터 후면

선택 가이드

부하와 결선에 따른
GPM-8310 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
고주파가 섞인 단상 부하의 전력과 고조파를 볼 때	GPM-8310	DC·0.1 Hz~100 kHz 대역과 50차 고조파 분석, 5인치 화면을 갖춥니다.
대기 전력과 상용 주파수 소비 전력만 필요할 때	GPM-8213	IEC 62301 대응, DC~6 kHz 대역의 4인치 모델입니다.
3상 인버터 효율을 한 번에 측정할 때	GPM-8320 · GPM-8330	측정 모듈이 2개·3개로 늘고 전압 범위가 1000 V까지 확장됩니다.

구성·옵션

기본 구성과
옵션 액세서리

구분	품번	내용
기본 구성	GTL-209 · GTL-212	테스트 리드
기본 구성	—	안전 지침서, 전원 코드, CD
기본 구성	GTL-214	DA4 케이블 (DA4 모델에만 포함)
옵션	DA4	4채널 D/A 출력과 원격 입출력 (출하 전 설치)
별매	GPM-001	테스트 픽스처 (연결 케이블 포함)
별매	GTL-209 · GTL-210 · GTL-212 · GTL-213	테스트 리드, 약 1000 mm
별매	GTL-214	DA4 케이블, 약 1000 mm
별매	GTL-232 · GTL-246 · GTL-248	RS-232C · USB · GPIB 케이블
별매	GRA-422	랙 마운트 키트, 19인치 2U

GPM-8310과 함께 보는
전력·신호 장비

GPM-8310으로 3상 부하도 측정할 수 있습니까?
아닙니다. GPM-8310은 단상 2선식 입력입니다. 3상 결선은 측정 모듈이 여러 개인 GPM-8320·GPM-8330을 사용하세요.
GPM-8310에 전류 센서는 어떻게 연결합니까?
EX1(2.5 V·5 V·10 V)과 EX2(50 mV~2 V) 외부 센서 입력에 센서의 전압 출력을 연결합니다. 센서 정격에 맞는 입력을 선택하면 직접 입력 정격 20 A를 넘는 회로도 측정할 수 있습니다.
GPM-8310으로 600 V를 넘는 전압을 측정할 수 있습니까?
네, 외부 전압 변성기와 VT 비 설정을 함께 사용하면 측정할 수 있습니다. 변성기의 정격과 오차는 시험 조건에 맞춰 따로 검토하세요.
GPM-8310의 DA4 옵션은 무엇을 추가합니까?
16 bit D/A 4채널 출력과 EXT HOLD·EXT TRIG 같은 원격 입력, OUT1~OUT4 디지털 출력을 추가합니다. 출하 전에 설치하는 옵션이므로 주문 시 함께 선택해야 합니다.
