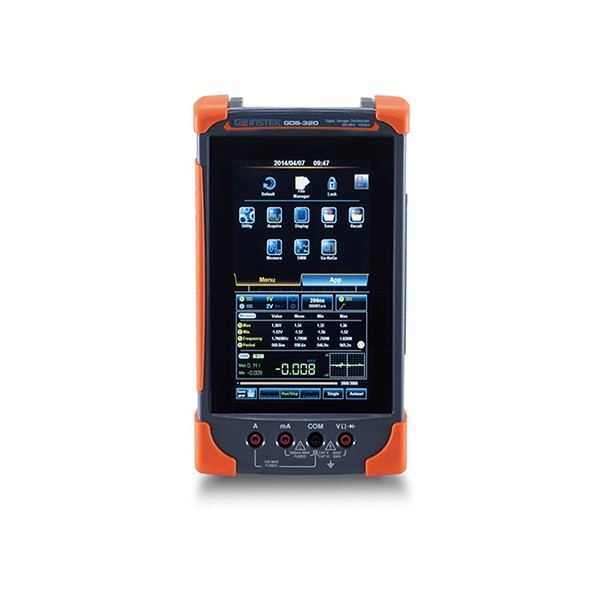

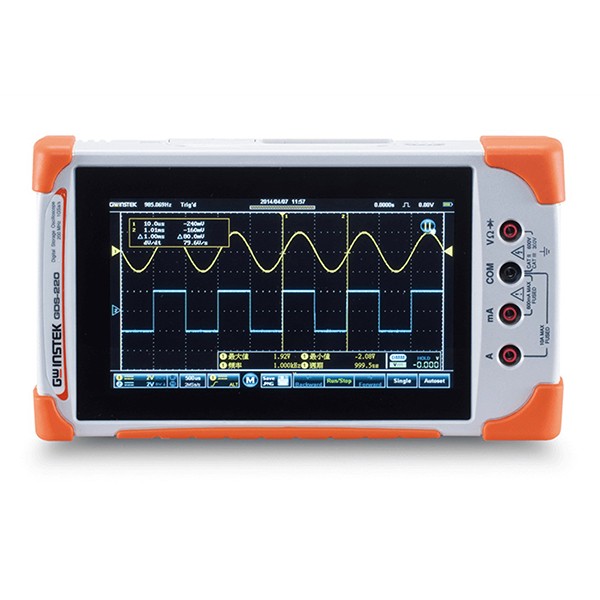

GW Instek GDS-200/300 시리즈 핸드헬드 디지털 오실로스코프

견적 받기

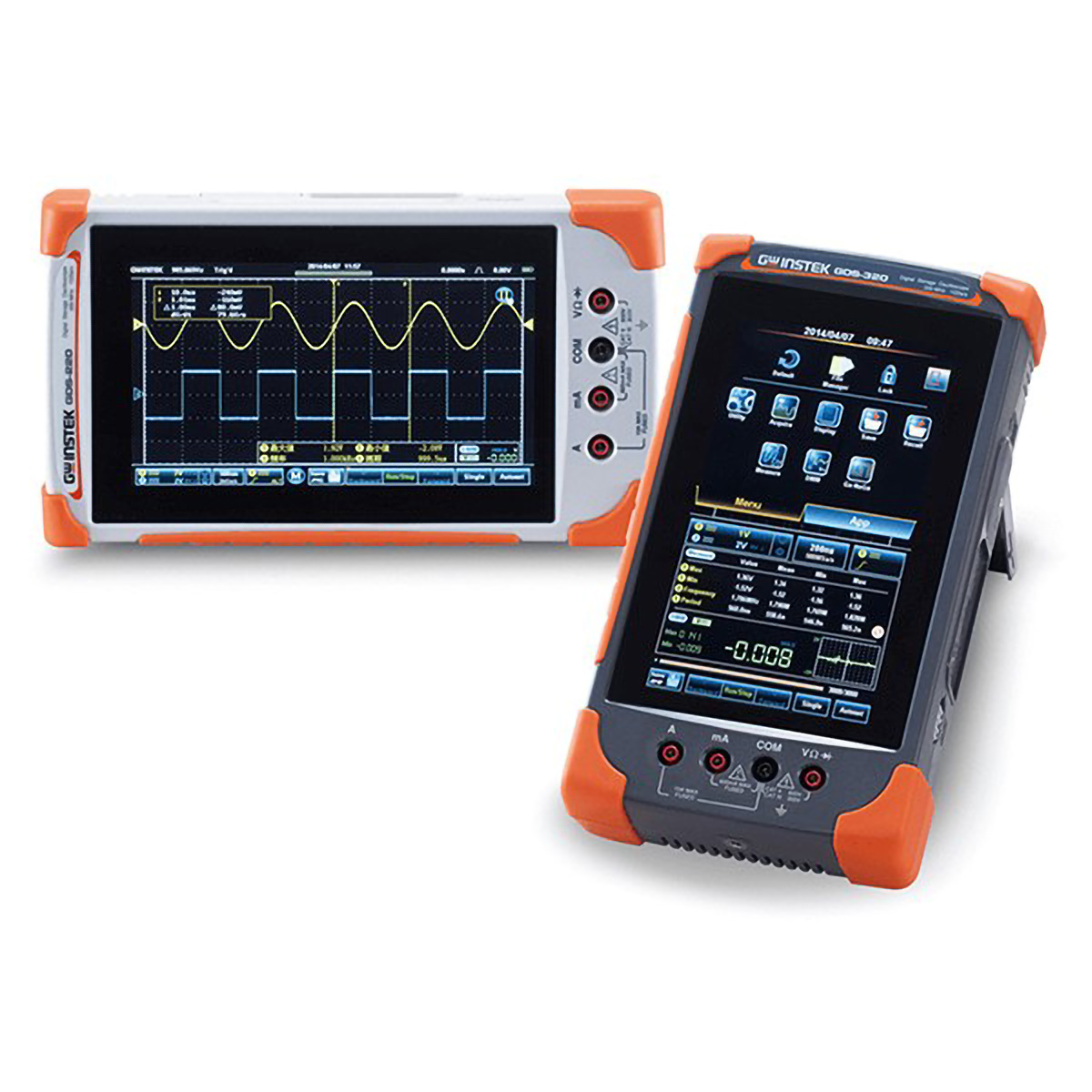

GW Instek GDS-200/300 시리즈는 7인치 정전식 터치 화면, 2채널 70·100·200 MHz 대역, 최대 1 GSa/s 실시간 샘플링을 갖춘 핸드헬드 디지털 오실로스코프(DSO·DMM 겸용 휴대형 스코프)입니다. 전기 설비, 모터, 태양광 현장의 파형을 배터리 전원으로 점검합니다.

300 시리즈는 채널당 5 Mpts 기록 길이, 50,000 카운트 멀티미터, 열전대 온도 측정을 갖췄고, 200 시리즈는 1 Mpts와 5,000 카운트를 지원하므로 용도에 맞춰 고를 수 있습니다. 한 번 충전으로 약 4.1시간 동작하는 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

70 ~ 200 MHz

모델별 DC 대역폭 (-3 dB)

30,000개

파형 연속 기록 · 재생 개수

36종

자동 측정 항목 수

약 4.1시간

배터리 작동 시간

특징

터치 조작과 기록 기능을
갖춘 휴대형 스코프

핵심 특징현장에서 달라지는 점
7인치 정전식 터치 화면손가락으로 파형을 확대하고 메뉴를 선택하므로 현장에서 버튼 조합을 외우지 않아도 됩니다.
세로·가로 화면 전환좁은 설비 안에서도 보기 편한 방향으로 화면을 돌려 파형을 확인할 수 있습니다.
30,000개 파형 기록과 재생지나간 파형을 다시 재생해 순간 이상이 발생한 구간을 찾을 수 있습니다.
트렌드 플롯전기 파라미터의 추세를 장시간 그래프로 표시해 천천히 변하는 편차를 알 수 있습니다.
DMM과 온도 측정전압, 전류, 저항을 함께 측정하고 GDS-300은 열전대 온도까지 기록합니다.
GO/NOGO 템플릿기준 파형 템플릿을 편집해 현장에서 양불 판정을 반복할 수 있습니다.

모델 선택

대역폭과 기록 길이로
나뉘는 모델 구성

여섯 모델은 대역폭, 기록 길이, 멀티미터 해상도에 따라 나뉩니다. 200 MHz 모델은 상승 시간이 1.75 ns 미만이라 빠른 에지를 구분하며, 70 MHz 모델은 5 ns 미만으로 일반 제어 신호와 전력 설비 점검에 알맞습니다.

긴 구간을 한 번에 기록해야 하면 채널당 5 Mpts의 300 시리즈를, 현장 이동이 많고 5,000 카운트 멀티미터 해상도로 충분하면 200 시리즈를 선택하세요.

파형을 재생하며 이상 구간 찾기

파형을 30,000개까지 연속 기록한 뒤 재생하며 측정 결과를 다시 확인합니다. 열전대로 온도를 함께 기록하면 온도 변화와 신호 이상이 일어난 시점을 나란히 비교할 수 있습니다.

사용 방법

GDS-200/300 휴대형 스코프
OpenWave와 USB 원격 명령

GDS-200/300은 USB A–미니 B 케이블로 PC와 연결하며, OpenWave로 화면 이미지와 원본 파형 데이터를 PC로 가져옵니다. USB를 Communication 모드로 두면 가상 COM 포트(CDC_ACM)에서 SCPI 명령으로 제어합니다.

소프트웨어·도구하는 일
OpenWave설치 없이 실행하는 PC 소프트웨어(Windows XP/7/8). 화면 캡처 PNG, 원본 데이터 CSV 저장
USB Driver가상 COM 포트용 드라이버(USB 3.0/3.1 이상 포트 미지원)
Realterm 등 터미널 프로그램SCPI 명령 전송
LabVIEW DriverLabVIEW 원격 제어 프로그램 작성

처음 연결하는 순서

순서할 일
1GTL-253 같은 USB A–미니 B 케이블로 스코프와 PC의 USB 2.0 포트를 연결합니다.
2드롭다운 메뉴의 Utility 아이콘 → USB device port에서 Communication을 선택하세요.
3OpenWave.exe를 실행해 시작 화면에 GDS-310 connected 같은 연결 메시지가 나오는지 확인합니다.
4Image/Raw Data 스위치로 캡처 종류를 고르고 Capture를 눌러 화면이나 CH1·CH2 원본 데이터를 가져오세요.
5Save로 tmp.png, dso.csv 같은 파일을 OpenWave 폴더에 저장합니다. 같은 이름의 이전 파일은 덮어씁니다.

GDS-200/300 SCPI 명령 예시

명령하는 일
*IDN?장비 정보 조회(응답 예: GW,GDS-310,PXXXXXX,VX.XX)
:CHANnel1:DISPlay ON채널 1 표시 켜기
:CHANnel1:COUPling DC채널 1을 DC 커플링으로 설정
:CHANnel1:PROBe:RATio 1.00E+0채널 1 프로브 감쇠비를 1배로 설정
:CHANnel1:BWLimit ON채널 1 20 MHz 대역 제한 켜기

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 GDS-200/300 Programming Manual을 함께 확인하세요.

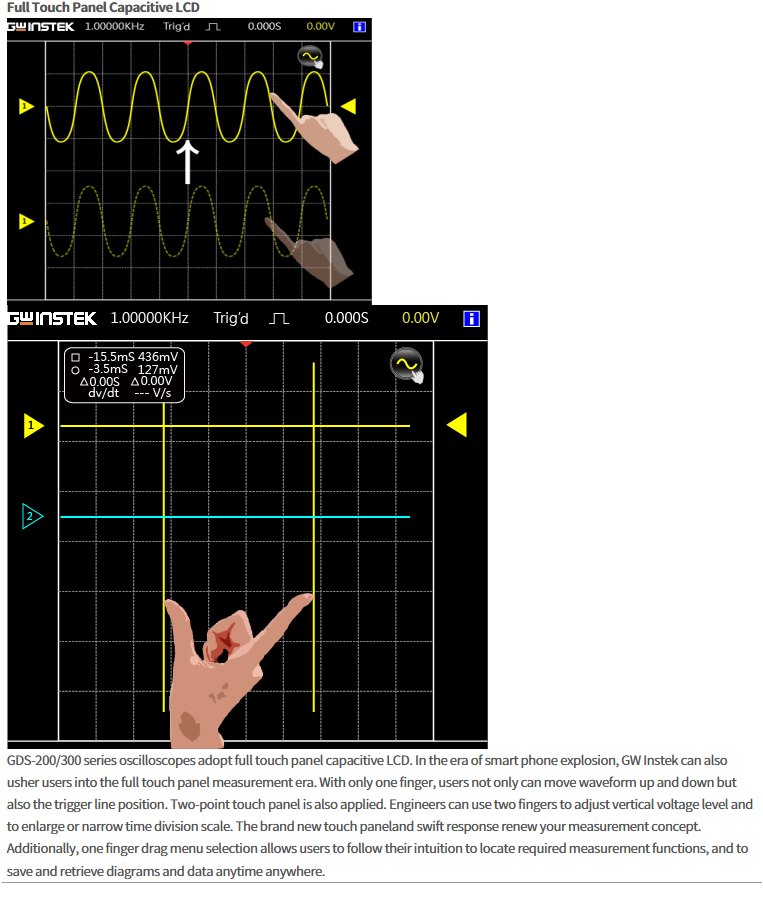

GWINSTEK GDS-200/300 시리즈 - 터치스크린으로 파형을 조작하는 모습과 화면
터치스크린으로 파형을 조작하는 모습과 화면

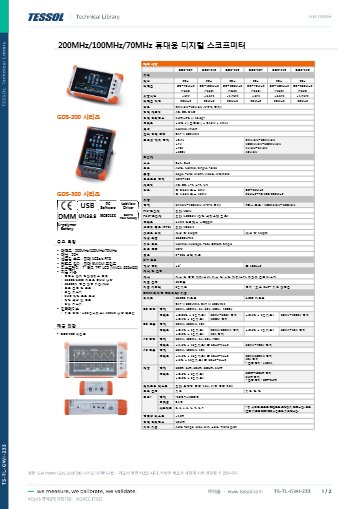

사양

6개 모델 비교와
시리즈 공통 사양

항목GDS-207GDS-210GDS-220GDS-307GDS-310GDS-320
대역폭 (-3 dB)DC~70 MHzDC~100 MHzDC~200 MHzDC~70 MHzDC~100 MHzDC~200 MHz
상승 시간5 ns 미만3.5 ns 미만1.75 ns 미만5 ns 미만3.5 ns 미만1.75 ns 미만
기록 길이1 Mpts1 Mpts1 Mpts5 Mpts/채널5 Mpts/채널5 Mpts/채널
내장 멀티미터5,000 카운트5,000 카운트5,000 카운트50,000 카운트50,000 카운트50,000 카운트
온도 측정해당 없음해당 없음해당 없음지원지원지원
기본 프로브GTP-150B-2GTP-150B-2GTP-250B-2GTP-150B-2GTP-150B-2GTP-250B-2

시리즈 공통 사양

항목사양
채널 / 샘플 속도2채널 / 실시간 최대 1 GSa/s
수직 정확도±(3 % × |읽음값| + 0.1 div + 1 mV)
입력1 MΩ ±2 % // 16.5 pF · 최대 입력 CAT II 300 Vrms
멀티미터 안전 등급CAT II 600 Vrms / CAT III 300 Vrms
디스플레이7인치 정전식 터치 TFT LCD · 800 × 480 · 세로·가로 전환
배터리 / 메모리리튬 폴리머 충전식 / 내부 플래시 120 MB · 파형 30,000개 기록·재생
인터페이스USB 장치
대역폭 제한20 MHz
입력 커플링AC · DC · GND
감도2 mV/div~10 V/div (1-2-5 증가)
오프셋 범위±0.4 V (2 mV/div~50 mV/div)
트리거 유형Edge · Pulse Width · Video · Alternate
트리거 홀드오프10 ns~10 s
시간축5 ns/div~100 s/div (ROLL 모드 100 ms/div~100 s/div)
프리·포스트 트리거프리 최대 10 div · 포스트 최대 1,000 div
수집 모드Normal · Average · Peak Detect · Single
평균2~256 선택
피크 검출10 ns
위상 변이±3° @ 100 kHz
커서전압 차(ΔV) · 시간 차(ΔT) · 주파수(1/ΔT)
자동 측정36종
자동 카운터6자리 · 최소 2 Hz~지원 대역폭
DMM 직류 전압50 mV · 500 mV · 5 V · 50 V · 500 V · 1000 V 범위 · ±(0.05 % + 5 디지트, 50 mV~500 V)
DMM 직류 전류50 mA · 500 mA · 10 A 범위 · ±(0.1 % + 5 디지트)
DMM 교류 전압50 mV~700 V · ±(1.5 % + 15 디지트) @ 50 Hz~1 kHz
DMM 교류 전류50 mA · 500 mA · 10 A 범위 · ±(1.5 % + 15 디지트)
DMM 저항500 Ω · 5 kΩ · 50 kΩ · 500 kΩ · 5 MΩ 범위 · ±(0.3 % + 3 디지트, 500 Ω~500 kΩ)
다이오드 테스트순방향 전압 최대 1.5 V · 개방 전압 2.8 V
연속성15 Ω 미만
온도 측정 (GDS-300 계열)-50~1000 °C · 분해능 0.1 °C · B, E, J, K, N, R, S, T 열전대
지원 기능자동 범위 · Max · Min · Hold · 트렌드 플롯
보간Sin(x)/x · ETS
백라이트수동 조정 · ECO 모드
프로브 보정 신호2 V · 1 kHz · 50 % 듀티 구형파
메뉴 언어한국어 포함 다국어
전원 어댑터AC 100~240 V · 47~63 Hz · 40 W / DC 12 V · 3 A
배터리 충전·작동75 %까지 2시간 충전 · 약 4.1시간 작동
크기 / 무게240.2 × 136.0 × 59.7 mm / 약 1.5 kg

활용 분야

전력·모터·태양광
현장 점검

  • 전원·전력 설비 — 대형 전기 설비와 전력 제품의 파형을 시험합니다.
  • 모터·드라이브 — 모터 신호와 구동 파형을 확인합니다.
  • 태양광 점검 — 태양광 설비와 배터리 상태를 현장에서 점검합니다.
  • 현장 유지보수 — 설비를 옮겨 다니는 보수 작업에서 배터리 전원으로 사용합니다.

선택 가이드

필요한 대역폭에 맞는
핸드헬드 스코프 선택

이럴 때 (현장 조건)권장 모델선택 이유
70 MHz 대역이면 충분할 때GDS-207 · GDS-307상승 시간 5 ns 미만의 기본 대역입니다.
100 MHz가 필요할 때GDS-210 · GDS-310상승 시간이 3.5 ns 미만으로 빠릅니다.
200 MHz가 필요할 때GDS-220 · GDS-320상승 시간 1.75 ns 미만으로 빠른 에지까지 구분합니다.
긴 기록과 온도 측정이 필요할 때300 시리즈 (GDS-307 · 310 · 320)채널당 5 Mpts와 50,000 카운트 멀티미터, 열전대 온도 측정을 갖춥니다.
1 Mpts와 5,000 카운트면 충분할 때200 시리즈 (GDS-207 · 210 · 220)기록 길이 1 Mpts, 5,000 카운트 멀티미터 구성입니다.

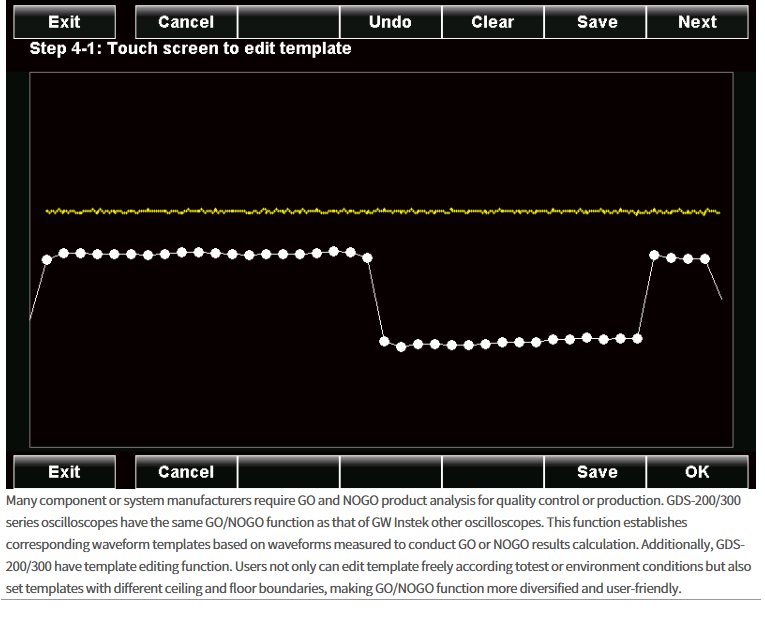

GWINSTEK GDS-200/300 시리즈 - GO/NOGO 템플릿 편집 화면
GO/NOGO 템플릿 편집 화면

구성·옵션

기본 구성품과
선택 액세서리

구분품목설명
기본 구성GDS-200/300 본체퀵 스타트 가이드 · 사용 설명서 CD
기본 프로브GTP-150B-2 · GTP-250B-2모델에 맞춰 채널당 1개 (150 MHz · 250 MHz)
기본 액세서리GTL-207 · GSC-010 · GSC-011 · GAP-001 · GWS-001멀티미터 테스트 리드 2개 · 소프트 케이스 · 소프트 캐링백 · AC-DC 어댑터 · 손목 스트랩
선택GDP-040DGDS-300/200 전용 40 MHz 2채널 차동 프로브 (x200)
선택GTL-253USB 케이블, USB 2.0 A–Mini B, 1400 mm
선택GTL-131 · GCL-001 · GPF-700테스트 클립 · 수직 교정 케이블 · 7인치 화면 보호 필름

교정

KOLAS 인정 범위와
교정 이력 관리

스코프 수직 정확도와 DMM 정확도를 모두 갖춘 장비이므로 스코프 입력과 멀티미터 입력의 교정 이력을 구분해 기록하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.
