센서 8개를 주소 하나로
Modbus에 잇는 시그널 컨버터

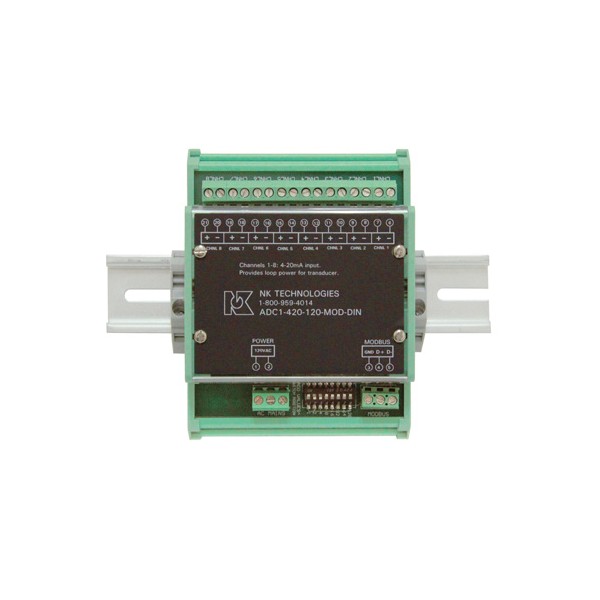

NK ADC 시리즈 8채널 아날로그-Modbus 시그널 컨버터

견적 받기

NK Technologies 국내 정식 공급 파트너

NK ADC 시리즈는 4-20 mA와 0-5·0-10 VDC 센서 최대 8채널을 하나의 네트워크 주소로 묶어 Modbus RTU(RS-485)로 변환하는 DIN 레일형 아날로그-Modbus 시그널 컨버터입니다. 태양광 설비와 공장 설비의 센서 신호를 PLC·SCADA 네트워크로 전달합니다.

센서마다 통신 모듈을 두는 구성과 달리 8개 센서가 주소 하나를 공유하므로 네트워크 주소 관리가 단순해집니다. 2선식 센서에는 컨버터가 루프 전원을 직접 공급하므로 별도 DC 전원 장치가 필요 없습니다. 이 컨버터는 (주)테솔이 국내에 공식 공급합니다.

최대 8채널

센서 입력 수

1.0 % FS

입력 정확도

9600 · 19200

현장 선택 통신 속도(baud)

270 g

94 × 127 × 64 mm 본체

특징

8개 센서를
주소 하나로

핵심 특징	현장에서 달라지는 점
8채널 단일 주소	센서 8개를 Modbus 주소 하나로 읽으므로 대수가 많은 설비에서도 주소 할당표가 짧아집니다.
루프 전원 공급	2선식 4-20 mA 센서에 컨버터가 루프 전원을 공급해 센서용 DC 전원과 배선이 줄어듭니다.
2선식·4선식 혼용	2선식 8개, 4선식 8개, 두 방식 4개씩의 세 구성 중에서 고를 수 있어 설비에 이미 설치된 센서를 그대로 사용할 수 있습니다.
Modbus RTU 변환	표준 센서 출력을 Modbus RTU 디지털 값으로 바꿔 PLC와 SCADA가 레지스터로 직접 읽습니다.
필드 선택 통신 속도	9600과 19200 baud 중에서 현장에서 선택할 수 있어 기존 RS-485 버스의 통신 속도에 맞춰 증설합니다.
핑거 세이프 단자	접촉 위험을 줄인 구조의 단자에 배선 표시가 뚜렷해 점검 중 오배선이 줄어듭니다.

모델 코드

구성 코드로 정하는
채널·입력·전원

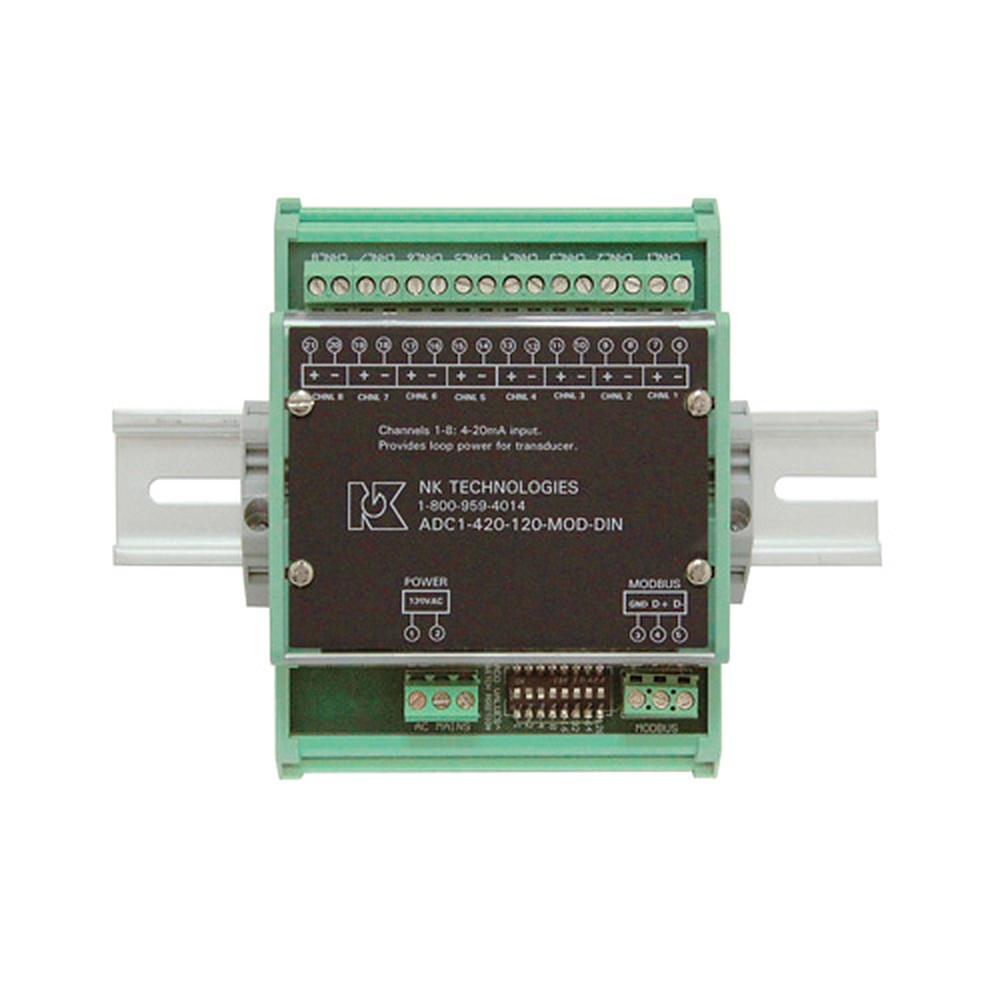

모델 코드는 ADC1-420-120-MOD-DIN처럼 채널 구성, 입력 종류, 전원, 출력, 케이스 순서로 구성됩니다. 센서 종류와 제어반 전원을 먼저 정리한 뒤 아래 표에서 코드를 고르세요.

코드 위치	항목	선택 값
첫째	입력 채널 구성	1: 루프 전원 8채널 · 2: 루프 전원 4채널 + 4선식 외부 전원 4채널 · 3: 4선식 외부 전원 8채널
둘째	센서 입력 종류	420: 4-20 mA · 005: 0-5 VDC · 010: 0-10 VDC
셋째	전원	120: 120 VAC · 240: 240 VAC · 24D: 24 VDC
넷째	출력 종류	MOD: Modbus RTU
다섯째	케이스	DIN: DIN 레일 장착

통신 설정

Modbus 주소와
데이터 해석

주소 설정과 출력 범위

Modbus 주소는 8접점 바이너리 스위치로 1~247 중에서 정하고, 데이터는 기능 코드 04(입력 레지스터 읽기)로 가져옵니다. 출력은 4 mA를 0 %, 20 mA를 100 %로 환산하며 0~120 %까지 표현하므로 센서가 상한을 넘겨도 값이 잘리지 않습니다.

사용 방법

NK ADC Modbus 주소와
채널 읽기 설정

NK ADC 시리즈는 별도 소프트웨어 없이 Modbus RTU 슬레이브(RS-485)로 센서 8채널 값을 내보냅니다. PLC나 SCADA에서 기능 코드 04로 채널 값을 읽으며, 주소와 통신 속도는 본체 스위치로 정합니다.

소프트웨어·도구	하는 일
Modbus RTU(RS-485)	상위 PLC·SCADA가 채널 값을 읽는 통신 인터페이스
8접점 바이너리 스위치	Modbus 주소 1~247 지정
통신 속도 스위치	9600 또는 19200 baud 선택
상태 LED	녹색 전원, 황색 응답 처리, 적색 고장 표시

처음 연결하는 순서

순서	할 일
1	모델 코드에서 정한 전원(120 VAC, 240 VAC, 24 VDC)을 1번과 2번 단자에 연결합니다. 24 VDC 모델은 극성을 바꾸지 마세요.
2	센서를 6~21번 단자의 채널 1~8에 연결합니다. 2선식은 홀수 번호 +단자, 4선식은 짝수 번호 +단자를 사용합니다.
3	Modbus 출력은 3번 GND, 4번 D+, 5번 D-에 연결합니다.
4	8접점 바이너리 스위치로 주소를 1~247 중에서 정하고, 통신 속도는 상위 장비의 RS-485 버스와 같게 9600 또는 19200 baud로 맞춥니다.
5	상위 장비의 통신 형식을 시작 비트 1, 데이터 8비트, 짝수 패리티, 정지 비트 1로 설정합니다.
6	전원을 켠 뒤 상위 장비에서 기능 코드 04로 채널 값을 읽습니다.

Modbus 읽기 기능과 레지스터

명령	하는 일
기능 04 (Read Input Registers)	지원하는 유일한 기능, 채널 값 읽기
30001 ~ 30008	채널 1~8, 레지스터마다 상위 바이트 0, 하위 바이트 풀스케일 대비 백분율
00 AA / 00 FF	4 mA보다 1 % 넘게 낮으면 00 AA, 23 mA를 넘으면 00 FF
84 02	범위를 벗어난 채널이나 잘못된 채널 수를 요청했을 때의 응답

설명서에 실린 요청 예시 프레임은 본문 설명과 맞지 않아 싣지 않았으니, 프레임은 설치한 모델의 설명서로 확인하세요.

적색 LED가 켜진 동안에는 컨버터가 응답하지 않습니다. 패리티·정지 비트 오류, 주소 설정 오류, 기능 코드 04가 아닌 요청, 3바이트 미만 패킷, CRC 오류가 원인이므로 상위 장비의 통신 설정을 먼저 점검하세요.

사양

채널·전원 조합과
공통 사양

구성 코드	채널 구성	센서 전원 방식
ADC1	8채널	컨버터가 루프 전원 공급 (2선식)
ADC2	루프 전원 4채널 + 외부 전원 4채널	2선식 4개 + 4선식 4개
ADC3	8채널	센서 자체 외부 전원 (4선식)

시리즈 공통 사양

항목	사양
입력 채널	최대 8채널 (루프 전원 8 · 외부 전원 8 · 각 4)
입력 범위	4-20 mA (루프 전원 또는 외부 전원) · 0-5 VDC (외부 전원) · 0-10 VDC (외부 전원)
정확도	1.0 % FS
출력	Modbus RTU 슬레이브 8채널 (RS-485)
통신 형식	시작 비트 1 · 데이터 8비트 (LSB 우선) · 짝수 패리티 1 · 정지 비트 1
통신 속도	9600 또는 19200 baud (현장 선택)
기능 코드	04 (입력 레지스터 읽기)
Modbus 주소	1 ~ 247 (8접점 바이너리 스위치)
출력 범위	0 ~ 120 % (4 mA = 0 %, 20 mA = 100 %)
전원	120 VAC (108 ~ 132 V) 50 mA 미만 · 240 VAC (216 ~ 264 V) 25 mA 미만 · 24 VDC (22 ~ 26 V) 200 mA 미만
표시	녹색 LED (전원) · 황색 LED (통신 처리) · 적색 LED (고장)
센서 입력 단자	6 ~ 21번 (채널 1 ~ 8, COMMON 포함) · 핑거 세이프
외형 치수	94(H) × 127(W) × 64(D) mm
무게	270 g
장착	DIN 레일
케이스 난연 등급	UL94 V-0
동작 온도	-20 ~ 50 °C
동작 습도	0 ~ 95 %RH (비응축)

활용 분야

센서 신호를
디지털로 모으는 현장

태양광 발전 설비 — 일사량·온도·전류 센서의 4-20 mA 신호를 Modbus 모니터링 시스템으로 전달합니다.
공장 설비 모니터링 — 압력·온도·레벨 센서 8개를 하나의 주소로 묶어 PLC 레지스터로 읽습니다.
기존 아날로그 설비의 네트워크화 — 배선을 바꾸지 않고 신호만 Modbus RTU로 바꿔 상위 시스템에 연결합니다.

선택 가이드

센서 종류별
권장 구성

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
2선식 4-20 mA 센서만 있을 때	ADC1	컨버터가 루프 전원을 공급하므로 별도 센서 전원이 필요 없습니다.
4선식 외부 전원 센서만 있을 때	ADC3	센서 자체 전원을 쓰는 8채널 입력 구성입니다.
두 종류 센서가 섞여 있을 때	ADC2	2선식 4개와 4선식 4개를 한 대로 받습니다.
CT 신호를 4-20 mA로 먼저 바꿔야 할 때	NK CTC 시리즈	전류 트랜스포머 출력을 4-20 mA로 변환한 뒤 ADC가 받습니다.

구성·옵션

입력과 전원
조합

구분	내용
입력	센서 최대 8개, 2선식 또는 4선식
출력	Modbus RTU · RS-485 · 기능 코드 04
전원 선택	120 VAC · 240 VAC · 24 VDC
장착	DIN 레일

함께 쓰는
전류 변환 제품

NK ADC는 어떤 센서 신호를 받을 수 있습니까?
4-20 mA, 0-5 VDC, 0-10 VDC 센서를 받습니다. 4-20 mA는 루프 전원과 외부 전원을 모두 지원하고, 전압 입력은 외부 전원 센서에 한정됩니다.
NK ADC에는 센서를 몇 개까지 연결할 수 있습니까?
최대 8개입니다. 2선식 8개, 4선식 8개, 또는 두 방식을 4개씩 섞은 구성 중에서 고를 수 있습니다.
전원 전압을 나중에 바꿀 수 있습니까?
모델 코드에서 정한 전원(120 VAC, 240 VAC, 24 VDC)으로 출하되므로 도입 단계에서 제어반 전원을 확정하세요. 다른 전원이 필요하면 해당 전원 코드로 주문합니다.
Modbus 통신 속도는 어떻게 정합니까?
9600 또는 19200 baud 중에서 현장에서 선택합니다. 상위 PLC의 RS-485 버스 속도와 같게 설정하고 주소는 8접점 스위치로 1~247 중에서 지정하세요.
