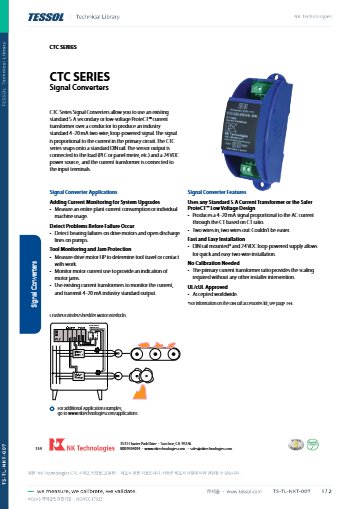

제품 자료
제품문의 구매하기

기존 CT 출력을 교정 없이
4~20 mA로 바꾸는 변환기

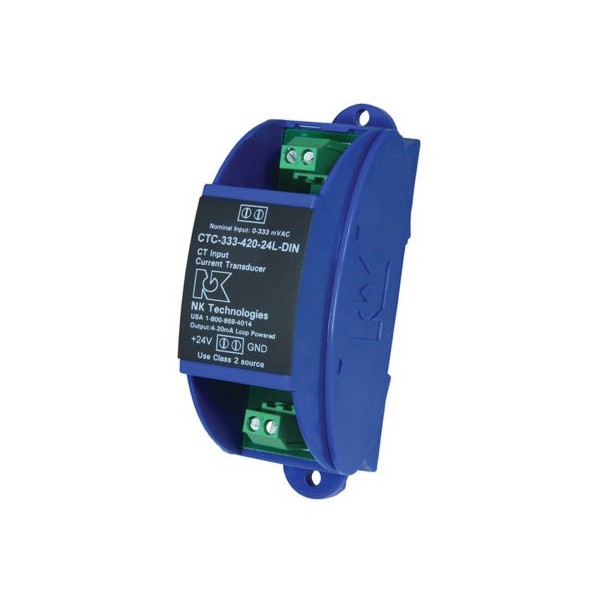

NK Technologies CTC 시그널 컨버터

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies CTC 시리즈는 이미 설치된 5 A 2차측 CT나 0~333 mV ProteCT의 출력을 교정 없이 4~20 mA 루프 신호로 변환하는 DIN 레일형 시그널 컨버터(CT 신호 변환기)입니다. 변환한 설비 전류 신호를 PLC와 데이터 로거에 전달합니다.

입력과 출력이 모두 2선식이라 배선이 단순하고, 변환 스케일은 CT 비율이 정하므로 현장 교정이 필요 없습니다. 정확도 1.0 % FS와 100 ms 응답을 갖춘 이 컨버터는 (주)테솔이 국내에 공식 공급합니다.

2종

5 A 2차측 · 333 mV ProteCT 입력

4 ~ 20 mA

전류에 비례하는 루프 출력

1.0 % FS

측정 정확도

300 %

6초간 허용 최대 돌입

특징

기존 CT를 살리는
신호 변환

핵심 특징현장에서 달라지는 점
기존 5 A CT 재사용표준 5 A 2차측 CT를 그대로 연결하므로 센서 교체 공사 없이 전류 감시를 추가합니다.
ProteCT 지원0~333 mV 저전압 ProteCT 출력도 받으므로 2차측 개방 위험이 없는 센서를 사용할 수 있습니다.
2선식 입력·출력입력과 출력이 모두 2선이라 배선 가닥 수와 결선 실수가 줄어듭니다.
교정 불필요CT 비율이 측정 범위를 정하므로 현장 교정 작업이 없습니다.
전류 비례 4~20 mA1차 회로 전류에 비례하는 표준 출력이라 PLC 아날로그 입력에 바로 연결할 수 있습니다.
DIN 레일 장착표준 레일에 끼워 고정해 제어반 공간을 아낍니다.

CT 연동

CT 비율과
출력 범위의 관계

4~20 mA 출력은 CT 최대 전류에 비례하므로 CT 비율이 곧 측정 범위입니다. 입력 부담은 정격 정확도 조건에서 1.67 VA 이하입니다. 5 A 2차측 CT를 연결할 때는 통전 중 2차측이 부하에 연결되어 있어야 하므로 결선을 먼저 마치세요.

2선 루프 출력 배선

출력은 24 VDC 루프 전원(12~30 V)에서 구동하며 임피던스가 500 Ω 미만이어야 합니다. 허용 범위 안에서는 기존 24 VDC 공급 전원을 그대로 사용할 수 있고, 입력 쪽은 2선 CT를 극성 구분 없이 연결합니다.

사양

CT 입력을 변환하는
컨버터 사양

항목사양
입력 CT0 ~ 333 mV ProteCT 또는 0 ~ 5 A 2차측
출력4 ~ 20 mA (CT 최대 전류에 비례) · 임피던스 500 Ω 미만
전원24 VDC 루프 전원 (12 ~ 30 V)
입력 부담1.67 VA 이하 (정격 정확도 조건)
정확도1.0 % FS
응답 시간100 ms (90 %까지)
주파수 범위10 ~ 100 Hz
최대 돌입300 % FS (6 s)
배선입력 2선, 출력 2선
동작 온도 / 습도-20 ~ 50 °C / 0 ~ 95 % RH, 결로 없음
장착DIN 레일
인증UL, cUL

활용 분야

전류 신호가
필요한 설비

  • 설비 전류 전송 — 설비 전류를 PLC나 데이터 로거에 전달합니다.
  • 기존 CT 제어반 — 이미 CT를 사용하는 제어반에 전류 감시를 추가합니다.
  • ProteCT 설비 — 저전압 ProteCT 센서가 달린 설비의 전류 신호를 변환합니다.

선택 가이드

목적별
CTC 모델 선택

이럴 때 (측정 목적)권장 모델선택 이유
CT 신호를 4~20 mA로 바꿔야 할 때CTC기존 CT 출력을 교정 없이 루프 신호로 변환합니다.
전류 흐름을 눈으로만 확인할 때ACI표시 중심의 전류 지시기입니다.
전력(kW)을 읽어야 할 때APS · APT 시리즈전류와 전압을 곱한 전력 신호를 출력합니다.

구성·옵션

CT 종류와
루프 구성

  • 입력 CT — 0~333 mV ProteCT 또는 0~5 A 2차측 중에서 선택합니다.
  • 출력 — 4~20 mA 2선 루프 전원 방식입니다.
  • 전원 — 24 VDC 루프 전원입니다.

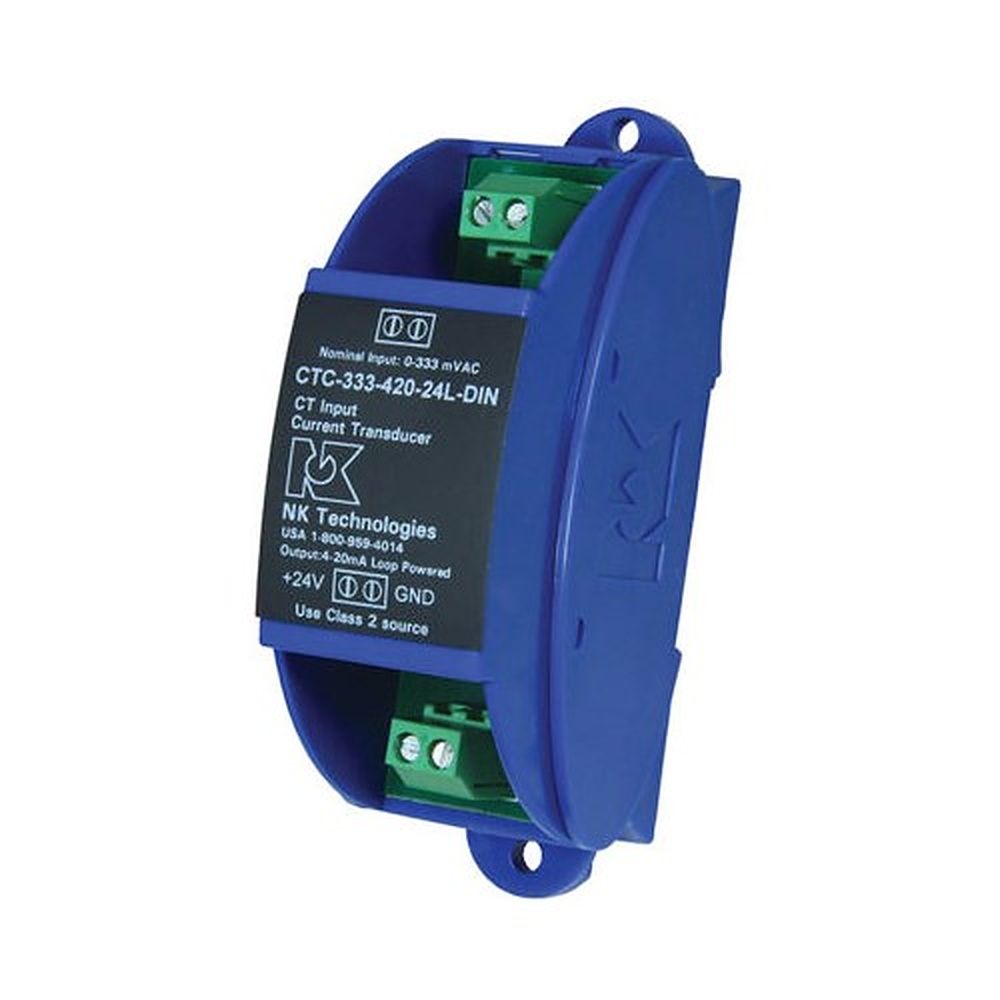

  • 주문 코드 예 — CTC333-420-24L-DIN은 333 mV ProteCT 입력, 4~20 mA 출력, 24 VDC 루프 전원, DIN 레일 구성입니다.

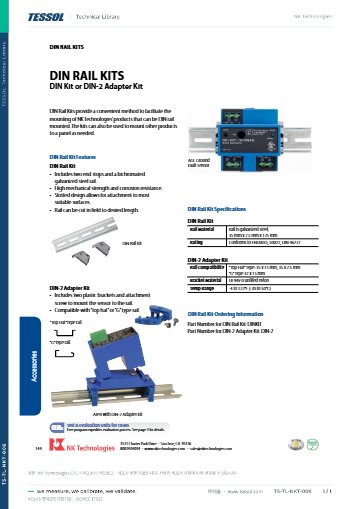

  • 액세서리 — DIN 레일 키트를 별도로 구성합니다.
