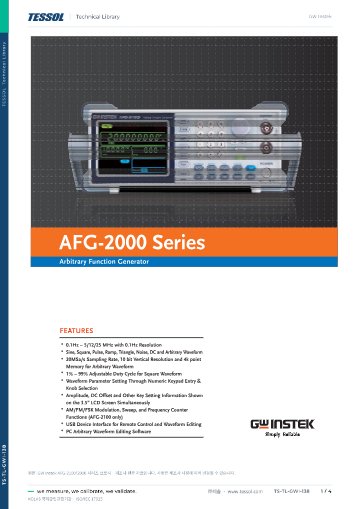

제품 자료: 브로셔

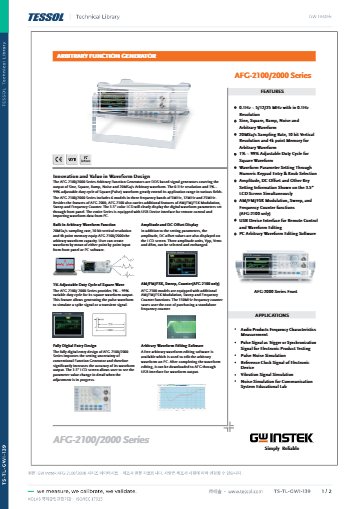

데이터시트

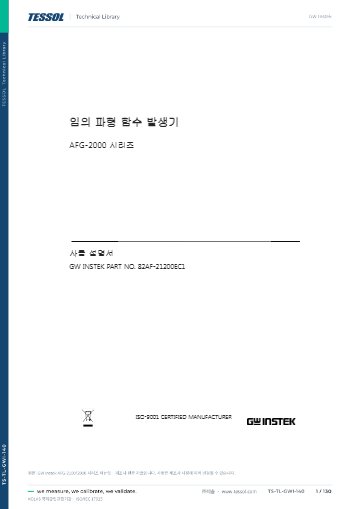

매뉴얼

종합 카달로그

제품문의 구매하기

교육 실습과 기본 시험에 쓰는
단채널 임의 파형 발생기

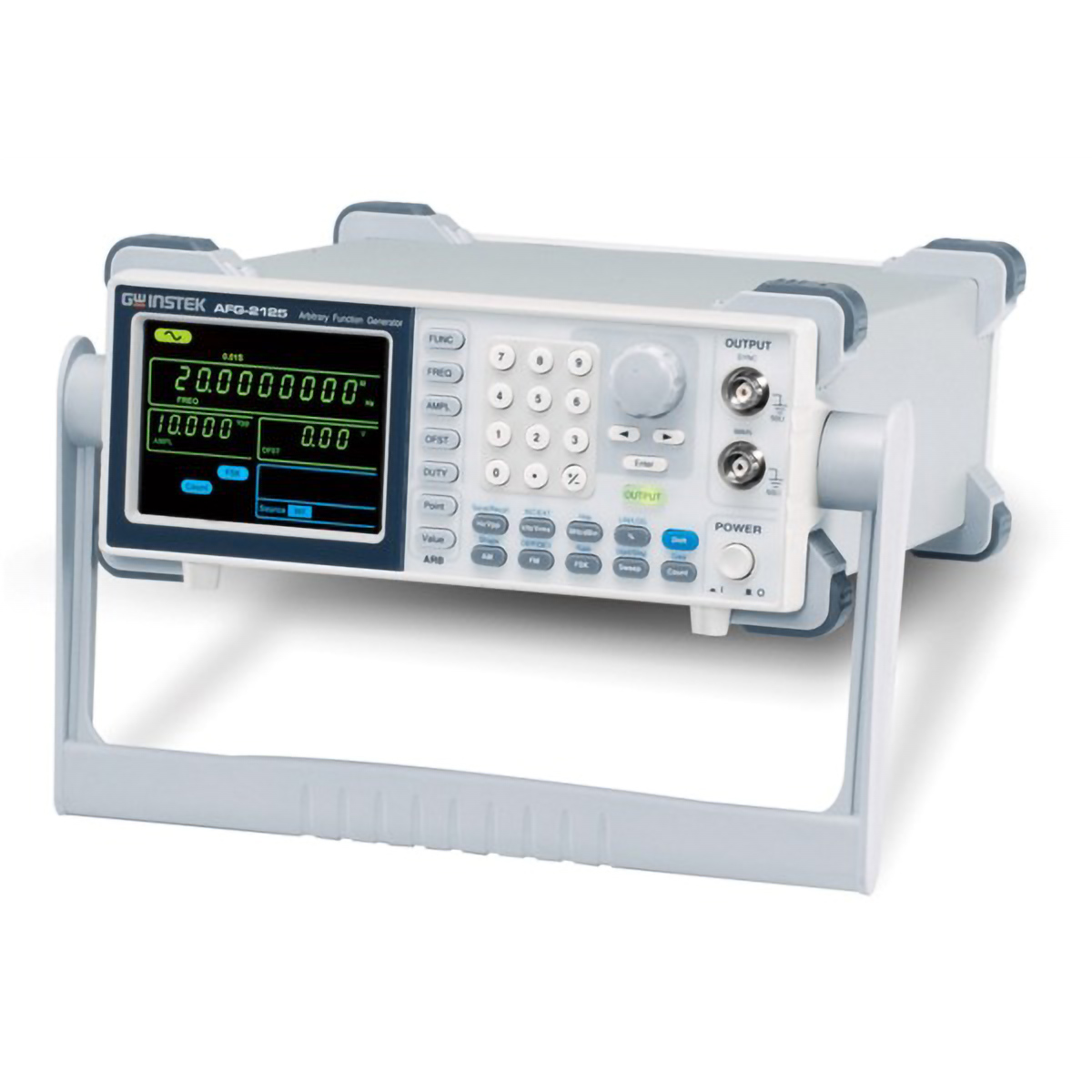

GW Instek AFG-2100 / AFG-2000 시리즈 임의 파형 발생기

견적 받기

GW Instek AFG-2100 / AFG-2000은 사인·사각·램프·잡음과 임의 파형을 출력하는 단채널 DDS 임의 파형 발생기(Arbitrary Function Generator)입니다. 0.1 Hz 분해능에 5·12·25 MHz 모델을 갖춰 교육 실습과 기본 산업 신호원으로 사용합니다.

사각파 듀티는 100 kHz 이하에서 1 %부터 99 %까지 조절합니다. AFG-2100 시리즈는 AM · FM · FSK 변조와 스윕, 150 MHz 주파수 카운터를 추가로 갖춰 센서와 회로 시험에 필요한 신호를 생성합니다. 이 신호원은 (주)테솔이 국내에 공식 공급합니다.

5 · 12 · 25 MHz

모델별 주파수 상한

0.1 Hz

주파수 분해능

20 MSa/s

임의 파형 샘플링

4k 포인트

임의 파형 길이

특징

기본 파형 발생에
집중한 구성

핵심 특징	현장에서 달라지는 점
0.1 Hz 분해능	주파수를 세밀하게 설정하므로 저주파 센서 시험에서 정확한 주파수를 입력합니다.
5 · 12 · 25 MHz 모델 선택	필요한 주파수 상한에 맞춰 모델을 선택해 장비 투자 규모를 조절합니다.
1 % ~ 99 % 사각파 듀티	100 kHz 이하에서 듀티를 가변해 펄스 폭에 민감한 회로의 응답을 시험합니다.
키패드와 노브 설정	숫자 키패드로 값을 직접 입력하고 노브로 미세 조정해 실습 시간이 줄어듭니다.
PC 편집 소프트웨어와 USB 제어	PC에서 작성한 임의 파형을 USB로 불러오고 원격 제어로 시험 조건을 바꿉니다.
AFG-2100 변조·스윕·카운터	AM · FM · FSK 신호를 생성하고 외부 신호의 주파수를 최대 150 MHz까지 측정합니다.

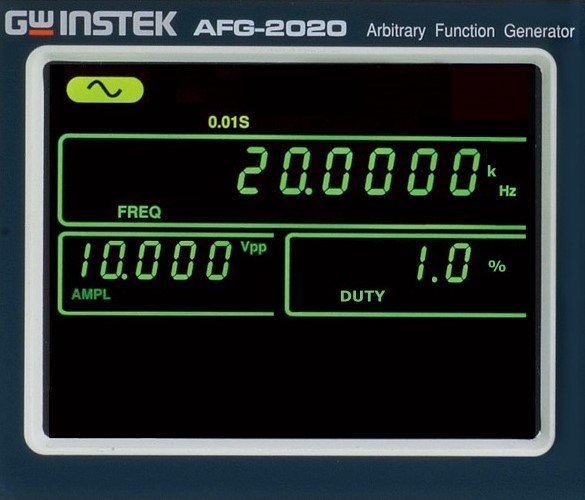

전면 표시창에 주파수와 진폭이 표시된 모습

임의 파형

임의 파형 사양과
PC 편집 흐름

임의 파형은 20 MSa/s, 10비트, 4k 포인트이고 반복률은 10 MHz입니다. 포함된 PC 편집 소프트웨어로 파형을 작성하고 USB로 내려받아 출력하므로 센서 이상 신호나 센서 응답 곡선을 재현하는 데 사용합니다.

PC에서 편집한 임의 파형 출력

USB 연결로 파형을 장비에 불러오고 원격 제어로 주파수와 진폭 조건을 바꿔 자동 시험에 연동합니다. 진폭 단위는 Vpp, Vrms, dBm에서 선택하며 설정은 10세트까지 저장합니다.

출력 조건

출력 임피던스와
보호 기능

출력 임피던스는 50 Ω 공칭이고 출력 차단 시 300 kΩ을 넘습니다. 단락 회로 보호가 있으며 과부하가 걸리면 릴레이가 출력을 차단합니다.

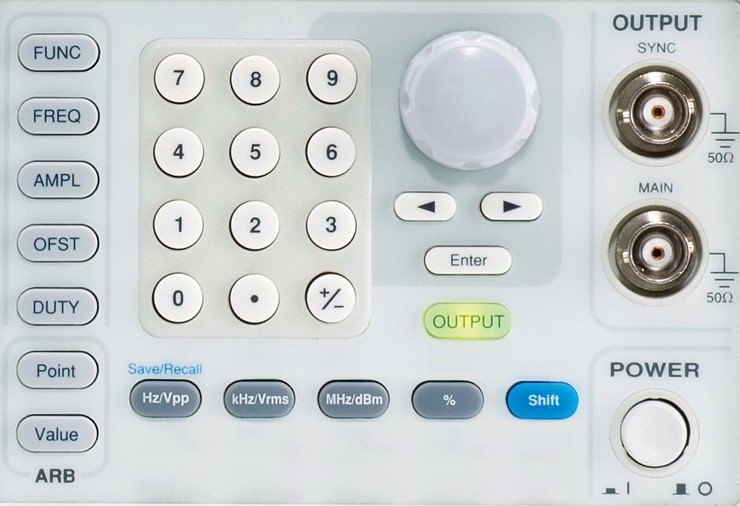

숫자 키패드와 다이얼, 출력 단자가 있는 조작부

사용 방법

GW Instek AFG-2100·2000
USB 원격 제어와 SCPI 명령 예시

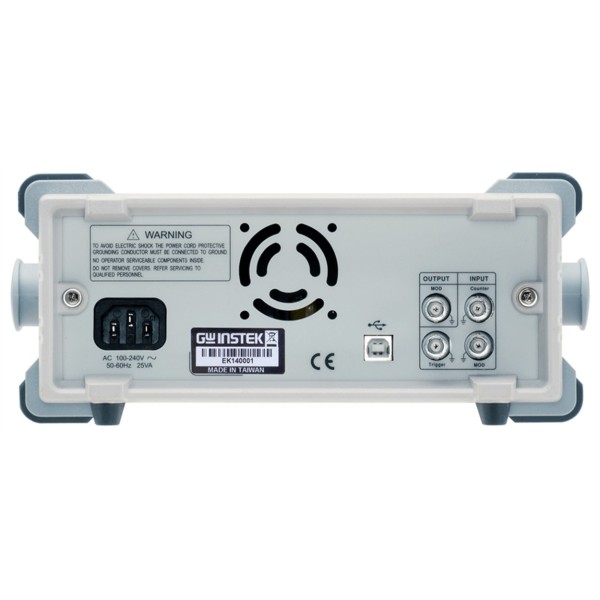

AFG-2100·AFG-2000 시리즈는 후면 USB 디바이스 포트로 PC와 연결하며, PC에는 가상 COM 포트로 잡힙니다. Arbitrary Waveform Editing Software로 임의 파형을 만들어 내려받고, Realterm·PuTTy 같은 터미널이나 자체 프로그램에서 SCPI 명령으로 출력을 제어합니다.

소프트웨어·도구	하는 일
Arbitrary Waveform Editing Software	PC에서 임의 파형 작성과 장비로 전송(AFG 전 시리즈·MFG-2000 시리즈 공용)
USB Driver	PC가 장비를 COM 포트로 인식하게 하는 드라이버
LabVIEW Driver	LabVIEW에서 장비 원격 제어
터미널 프로그램(Realterm, PuTTy)	SCPI 명령 입력과 응답 확인

처음 연결하는 순서

순서	할 일
1	후면 Type B USB 포트와 PC를 USB 케이블(USB-A–Type B)로 연결합니다.
2	PC가 USB 드라이버를 요구하면 GW Instek 다운로드 페이지에서 받은 USB Driver 패키지의 .inf 파일을 선택하세요.
3	연결되면 화면에 USB 아이콘이 나타나고, Windows 장치 관리자에서 COM 포트 번호와 통신 설정을 확인합니다.
4	Realterm이나 PuTTy 같은 터미널을 열어 확인한 COM 포트로 접속하세요.
5	*IDN?을 보내 모델명과 펌웨어 버전이 돌아오면 연결이 끝난 것이고, 이어서 파형·주파수·출력 명령을 보냅니다.

SCPI 명령 예시 (AFG-2000 사용자 매뉴얼)

명령	하는 일
*IDN?	장비 식별 정보 읽기(예: GW INSTEK,AFG-2025,SN:XXXXXXXX,Vm.mm)
SOUR1:FUNC SIN	출력 파형을 사인파로 설정
SOURce1:APPL:SIN MAX, 3.0, -2.5	최대 주파수, 3 Vpp, -2.5 V 오프셋의 사인파 출력
SOUR1:FREQ MAX	현재 모드의 최대 주파수로 설정
OUTP ON	출력 켜기

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장비의 사용자 매뉴얼 REMOTE INTERFACE 장을 함께 확인하세요.

다운로드 페이지의 USB Driver는 Windows XP/7/8.x용으로 표기되어 있습니다. 최신 Windows에서 COM 포트가 잡히지 않으면 장치 관리자에서 드라이버 상태부터 확인하세요.

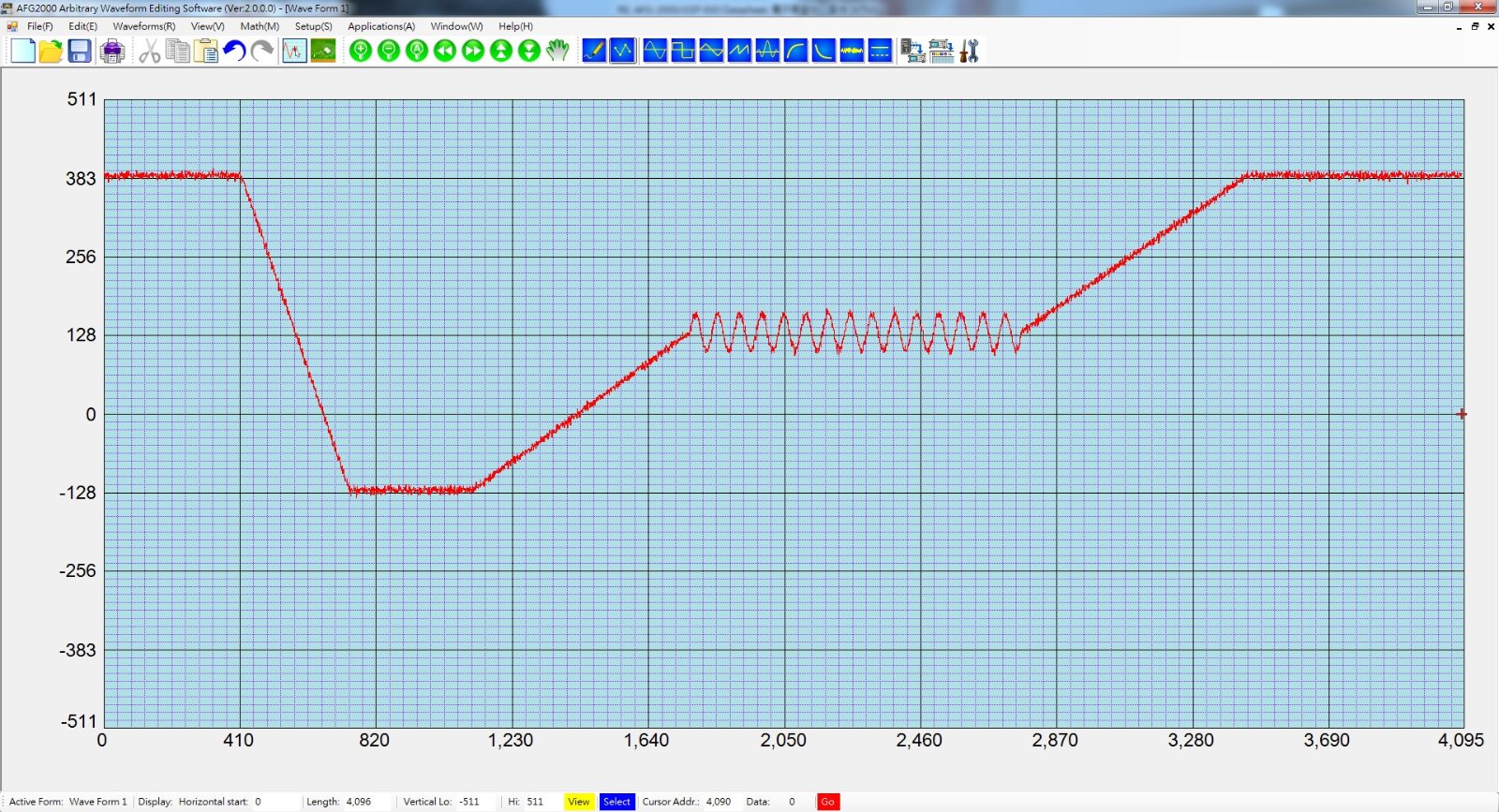

PC 프로그램의 파형 편집 화면

사양

6개 모델 비교와
공통 사양

항목	AFG-2005	AFG-2012	AFG-2025	AFG-2105	AFG-2112	AFG-2125
사인 · 사각 주파수	0.1 Hz ~ 5 MHz	0.1 Hz ~ 12 MHz	0.1 Hz ~ 25 MHz	0.1 Hz ~ 5 MHz	0.1 Hz ~ 12 MHz	0.1 Hz ~ 25 MHz
램프 주파수	0.1 Hz ~ 1 MHz	0.1 Hz ~ 1 MHz	0.1 Hz ~ 1 MHz	0.1 Hz ~ 1 MHz	0.1 Hz ~ 1 MHz	0.1 Hz ~ 1 MHz
AM · FM · FSK 변조	해당 없음	해당 없음	해당 없음	지원	지원	지원
스윕	해당 없음	해당 없음	해당 없음	지원	지원	지원
주파수 카운터	해당 없음	해당 없음	해당 없음	5 Hz ~ 150 MHz	5 Hz ~ 150 MHz	5 Hz ~ 150 MHz
기본 테스트 리드 (GTL-101)	1개	1개	1개	2개	2개	2개

시리즈 공통 사양

항목	사양
기본 파형	사인, 사각, 램프, 잡음, 임의 파형
채널 수	1채널
주파수 분해능 / 허용오차	0.1 Hz / 1 mHz 미만
주파수 안정도	±20 ppm, 노화 연 ±1 ppm
임의 파형	20 MSa/s, 10비트, 4k 포인트, 반복률 10 MHz
진폭	1 mVpp ~ 10 Vpp (50 Ω, 0.1 Hz ~ 20 MHz), 20 ~ 25 MHz 1 ~ 5 Vpp, 정확도 ±2 % of setting ±1 mVpp
진폭 분해능 / 단위	1 mV 또는 3디지트 / Vpp, Vrms, dBm
평탄도	±1 % (0.1 dB), 100 kHz 이하
DC 오프셋	±5 Vpk (50 Ω, 20 MHz 미만)
출력 임피던스	50 Ω 공칭, 출력 차단 시 300 kΩ 초과
사각파 듀티	100 kHz까지 1.0 ~ 99.0 %, 25 MHz에서 50 %
대칭 비율 (램프)	0.0 ~ 100.0 % (분해능 0.1 %)
고조파 왜곡	-55 dBc (DC ~ 200 kHz), -50 dBc (200 kHz ~ 1 MHz, 진폭 0.1 Vpp 초과)
상승 · 하강 시간	25 ns 이하 (최대 출력, 50 Ω 부하)
오버슈트 / 선형성	5 % 미만 / 피크 출력의 0.1 % 미만
비대칭도	주기의 1 % + 1 ns
SYNC 출력	TTL 호환, 50 Ω 공칭
보호	단락 회로 보호, 과부하 시 릴레이 출력 차단
변조 깊이 (AFG-2100)	0 ~ 120 %
변조 주파수 (AFG-2100)	내부 2 mHz ~ 20 kHz, 외부 DC ~ 20 kHz
스윕 시간 (AFG-2100)	1 ms ~ 500 s
주파수 카운터 (AFG-2100)	5 Hz ~ 150 MHz, 감도 35 mVrms ~ 30 Vrms, 입력 임피던스 1 kΩ // 1 pF
디스플레이 / 인터페이스	3.5인치 LCD / USB (원격 제어, 파형 편집)
설정 저장	10세트
전원 입력	AC 100 ~ 240 V, 50 ~ 60 Hz, 최대 25 VA
치수 / 무게	266 × 107 × 293 mm / 약 2.5 kg

활용 분야

신호원이 필요한
교육·산업 현장

교육 실습 — 기본 회로와 신호 실험에 사인·사각 신호를 공급합니다.
기본 산업 신호원 — 센서와 회로 시험용 신호를 공급합니다.
변조 실험 — AFG-2100으로 AM · FM · FSK 신호를 생성합니다.
임의 파형 시험 — PC에서 편집한 파형을 USB로 불러와 출력합니다.
자동 시험 연동 — USB 원격 제어로 시험 조건에 맞춰 신호를 바꿉니다.

선택 가이드

필요 기능별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
기본 파형 발생만 필요할 때	AFG-2005 · 2012 · 2025	AFG-2000 시리즈는 기본 파형 발생에 집중합니다.
변조 · 스윕 · 카운터가 필요할 때	AFG-2105 · 2112 · 2125	AFG-2100 시리즈는 변조와 스윕, 카운터를 더합니다.
채널 2개와 위상 설정이 필요할 때	AFG-2225	2채널 구성에 위상 설정을 지원합니다.
절연 출력이나 30 MHz가 필요할 때	AFG-3000 시리즈	출력 쉘이 본체와 절연되고 30 MHz 모델이 있습니다.

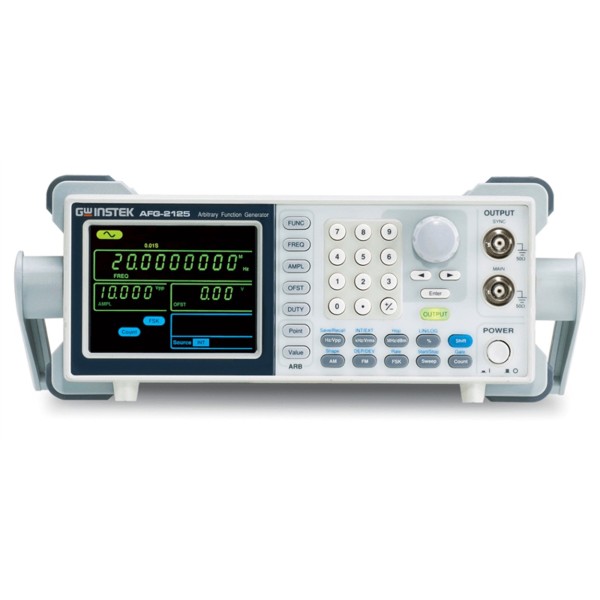

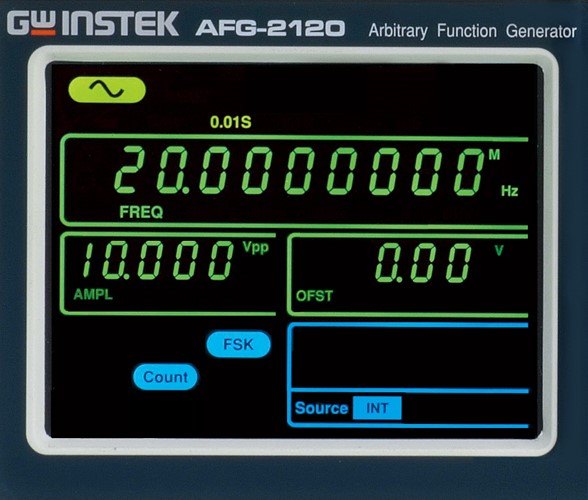

전면 표시창에 설정값이 표시된 모습

구성·옵션

기본 구성품과
별매 액세서리

구분	내용
품번	AFG-2005 · 2012 · 2025 · 2105 · 2112 · 2125
기본 구성품	퀵 스타트 가이드 1개, 사용 설명서 CD 1개, 전원 코드 1개, 테스트 리드 GTL-101 (AFG-2100 2개 · AFG-2000 1개)
액세서리 (별매)	GTL-110 BNC 케이블, GTL-246 USB 케이블
PC 소프트웨어	임의 파형 편집 소프트웨어 (포함)

AFG-2100과 함께 보는
파형 발생기

AFG-2100과 AFG-2000은 무엇이 다릅니까?
AFG-2100은 AM · FM · FSK 변조와 스윕, 주파수 카운터를 추가한 모델입니다. AFG-2000은 기본 파형 발생에 집중합니다.
PC에서 임의 파형을 편집할 수 있습니까?
네, PC 파형 편집 소프트웨어가 포함되어 있고 USB로 연결합니다. 편집한 임의 파형은 장비로 내려받아 출력합니다.
AFG-2100 시리즈는 채널이 몇 개입니까?
1채널입니다. 2채널이 필요하면 AFG-2225나 AFG-3000 계열을 검토하세요.
AFG-2100 시리즈의 주파수 카운터는 어디까지 측정할 수 있습니까?
AFG-2100 시리즈는 5 Hz ~ 150 MHz 범위의 외부 신호 주파수를 측정합니다. 입력 감도는 35 mVrms ~ 30 Vrms입니다.
정기 교정은 어떻게 받습니까?
출력 정확도를 유지하려면 정기 교정이 필요합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
