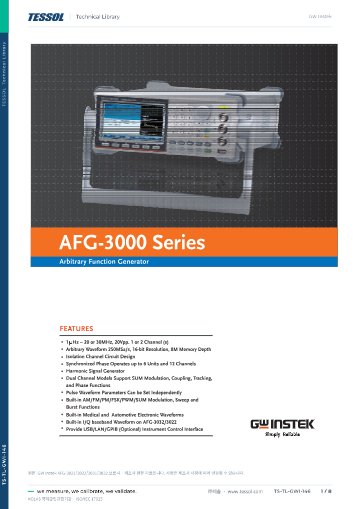

제품 자료: 브로셔

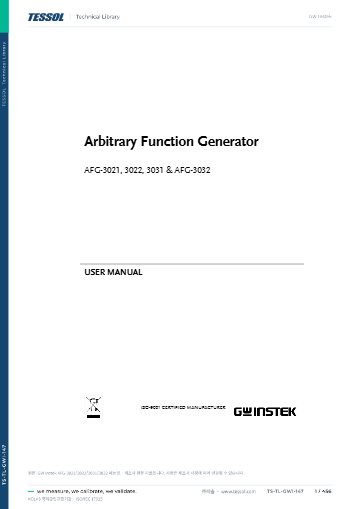

매뉴얼

종합 카달로그

제품문의 구매하기

접지와 분리된 회로에도
신호를 넣는 절연형 파형 발생기

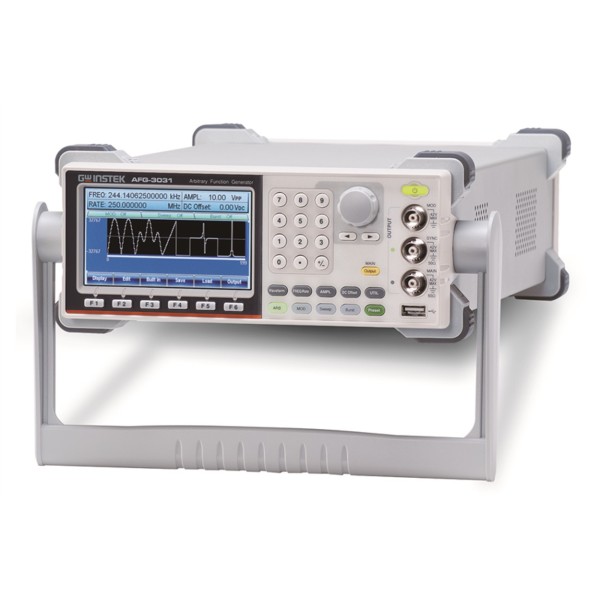

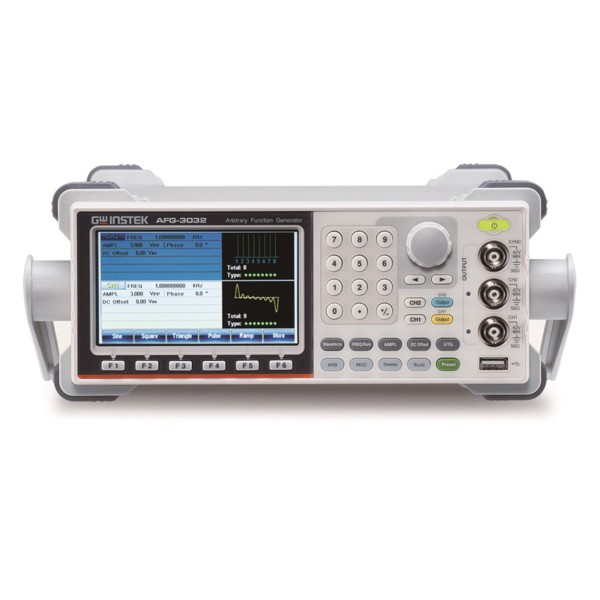

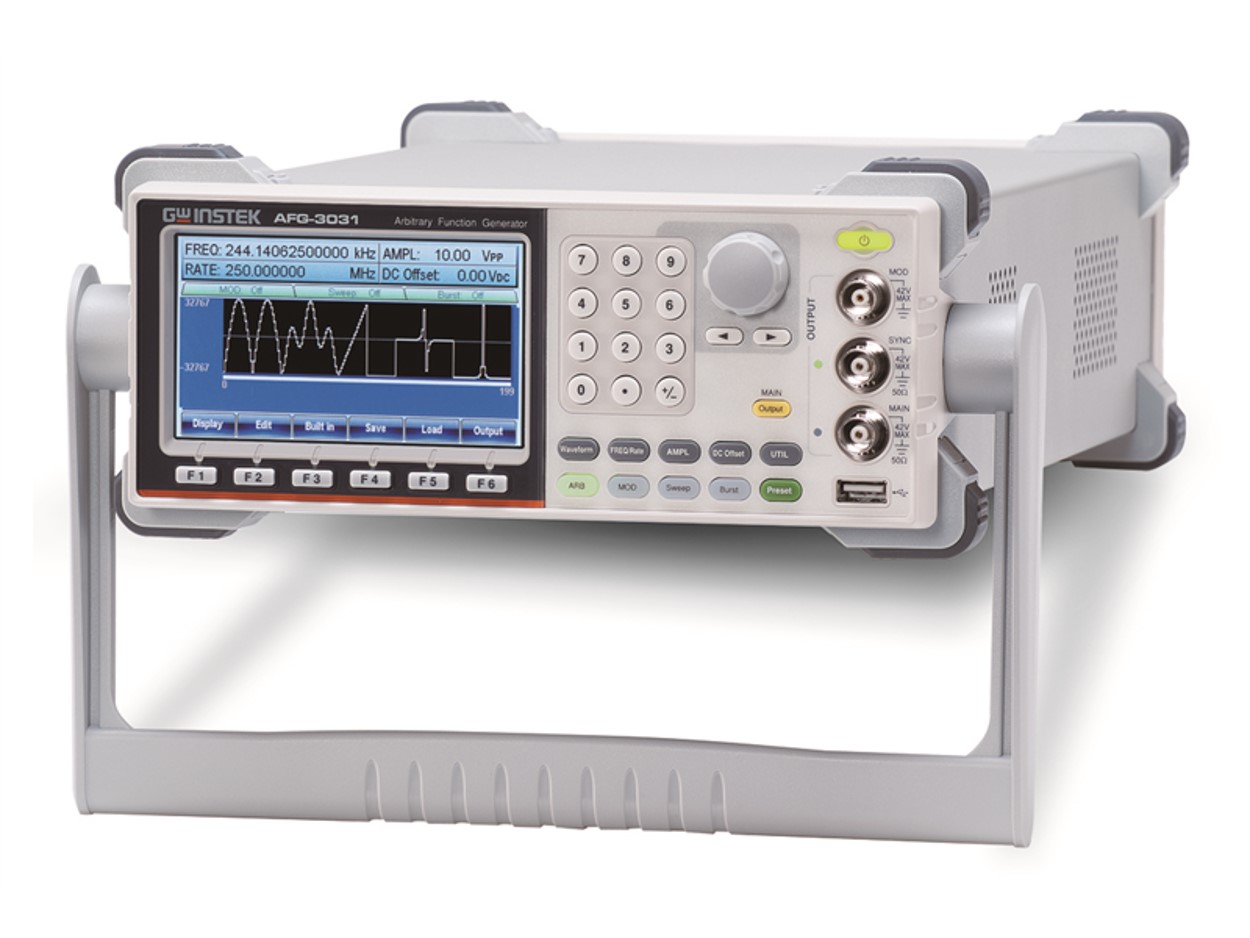

GW Instek AFG-302x / AFG-303x 임의 파형 발생기

견적 받기

GW Instek AFG-302x / 303x는 출력 쉘이 섀시와 절연된 1·2채널 임의 파형 발생기(AFG)입니다. 사인파를 1 µHz부터 20 MHz(AFG-3021·3022) 또는 30 MHz(AFG-3031·3032)까지 출력해 플로팅 회로와 전원 장치 시험의 기준 신호를 만듭니다.

250 MSa/s·16비트 임의 파형을 채널당 8M 포인트 메모리에 저장하므로 긴 파형도 샘플 손실 없이 재현합니다. 출력 쉘이 접지 대비 ±42 Vpk까지 절연되어 있어, 접지와 분리된 회로에도 신호를 직접 입력할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

4개 모델

1·2채널, 20·30 MHz

8M 포인트

채널당 임의 파형 메모리

65종

내장 파형

최대 8차

고조파 신호

특징

절연 출력과
긴 파형 메모리

핵심 특징	현장에서 달라지는 점
출력 쉘 절연	커넥터 외피가 섀시와 떨어져 있어 접지 루프 없이 부동 회로에 신호를 입력합니다.
8M 포인트 메모리	채널당 8M 포인트 파형을 10세트까지 저장해 긴 시험 시퀀스를 반복 호출합니다.
16비트 임의 파형	진폭 단계가 촘촘해 심전도처럼 미세한 신호도 왜곡 없이 재현합니다.
8차 고조파 신호	스위칭 전원의 고조파를 모사해 EMI 필터의 감쇠 특성을 시험합니다.
10 MHz 기준 입력	외부 10 MHz 기준 신호에 동기해 여러 장비 사이의 주파수 오차를 줄입니다.
DSOLink 재구성	오실로스코프에서 가져온 파형을 그대로 다시 출력해 현장 신호를 재현합니다.

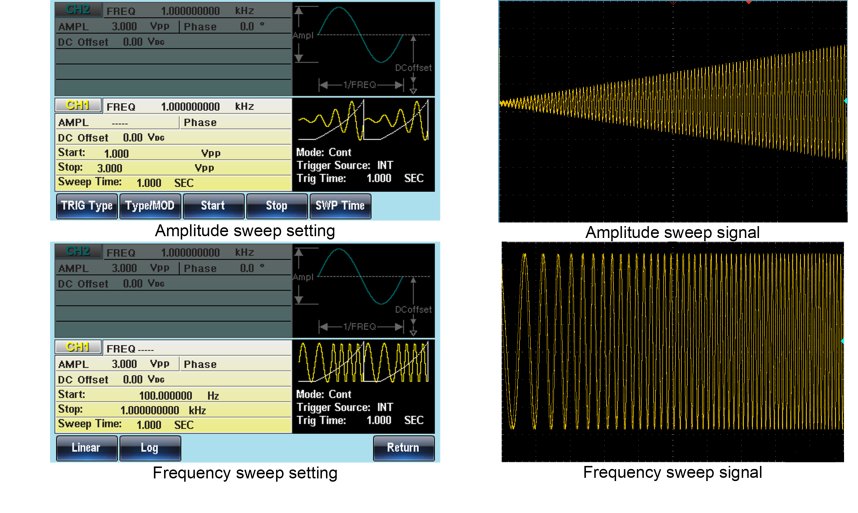

스윕 설정 화면과 스윕 신호 파형

절연 출력

출력 쉘이 섀시와
떨어진 구조

일반 발생기는 BNC 외피가 섀시 접지에 연결되어 있어, 접지 전위가 다른 회로에 연결하면 전류 루프가 생깁니다. AFG-302x / 303x는 출력 쉘을 섀시와 절연하고, 2채널 모델은 CH1과 CH2의 신호 접지도 서로 절연합니다.

플로팅 회로에는 절연 출력으로 연결

배터리 구동 보드나 전원 장치의 2차측처럼 접지와 분리된 회로에 접지된 신호원을 연결하면 측정값이 흔들리거나 회로가 손상됩니다. 절연 출력은 외피 전위를 접지 대비 최대 ±42 Vpk(DC+AC 피크)까지 허용하므로, 오실로스코프 접지와 분리한 상태로 신호를 입력할 수 있습니다.

사용 방법

GW Instek AFG-302x·303x

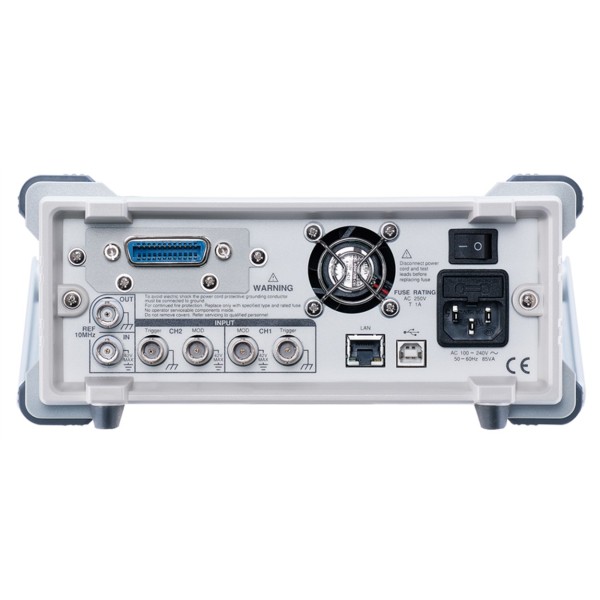

USB·LAN 연결과 지원 소프트웨어

AFG-302x·303x는 USB와 LAN을 기본으로 갖추고, GPIB는 Opt.01 카드로 추가합니다. PC에서는 Arbitrary Waveform Editing Software로 임의 파형을 만들고, AFG-303x용 LabVIEW Driver로 자동 시험에 연동합니다.

소프트웨어·도구	하는 일
Arbitrary Waveform Editing Software	임의 파형 작성과 장비로 전송(AFG 전 시리즈·MFG-2000 시리즈 공용)
USB Driver (AFG-3000/2225/2000 Series)	USB로 연결한 장비를 PC가 인식하게 하는 드라이버
LabVIEW Driver (AFG-303x Series)	LabVIEW 2011 Service Pack 1 이상에서 원격 제어

처음 연결하는 순서

순서	할 일
1	GW Instek의 AFG-303x·302x 다운로드 페이지에서 USB Driver와 Arbitrary Waveform Editing Software를 내려받아 설치하세요.
2	USB 케이블(GTL-246, A–B 타입)로 PC와 연결하거나, LAN 케이블로 장비를 사내 네트워크에 연결합니다.
3	GPIB로 제어하려면 GPIB 카드(Opt.01)를 장착한 뒤 GPIB 케이블로 연결하세요.
4	Arbitrary Waveform Editing Software에서 파형을 작성해 장비로 전송하고 출력으로 확인합니다.
5	LabVIEW로 자동 시험을 구성할 때는 AFG-303x Series용 LabVIEW Driver를 설치해 사용하세요.

2채널 모델은 CH1·CH2 신호 접지도 서로 절연되어 있으므로, 접지 전위가 다른 두 회로에 각각 신호를 넣을 때 채널마다 따로 배선하세요.

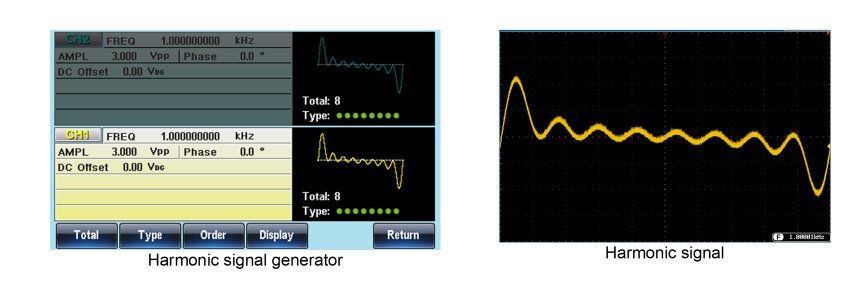

하모닉 신호 설정 화면과 출력 파형

사양

4개 모델 비교와
공통 사양

항목	AFG-3021	AFG-3022	AFG-3031	AFG-3032
채널 수	1	2	1	2
사인파 상한	20 MHz	20 MHz	30 MHz	30 MHz
2채널 기능 (SUM 변조 · 결합 · 추적 · 위상)	해당 없음	지원	해당 없음	지원
전원 소비	50 VA	85 VA	50 VA	85 VA
기본 테스트 리드	GTL-101 1개	GTL-101 2개	GTL-101 1개	GTL-101 2개

시리즈 공통 사양

항목	사양
모델	AFG-3021 (1ch, 20 MHz) · AFG-3022 (2ch, 20 MHz) · AFG-3031 (1ch, 30 MHz) · AFG-3032 (2ch, 30 MHz)
임의 파형	250 MSa/s · 16비트 · 8M 포인트 · 반복률 125 MHz
진폭	1 mVpp–10 Vpp (50 Ω) · 개방 2 mVpp–20 Vpp · 정확도 ±1 % of setting ±1 mVpp
고조파 왜곡 (사인)	-60 dBc DC–1 MHz (<3 Vpp) · -55 dBc DC–1 MHz (>3 Vpp) · -45 dBc 1–5 MHz · -30 dBc 5–30 MHz (>3 Vpp)
사각파 상승·하강	8 ns 미만
절연	출력 쉘이 섀시와 절연, 최대 ±42 Vpk (DC+AC 피크) · 2채널 모델은 CH1·CH2 신호 접지도 절연
인터페이스·디스플레이	USB · LAN · GPIB(옵션) · 4.3인치 TFT 480 × 272
크기·무게	265 × 107 × 374 mm · 약 4 kg
주파수 범위	사인 20 또는 30 MHz · 펄스 20 또는 25 MHz · 램프 1 MHz (모델별)
기본 파형	사인 · 사각 · 삼각 · 램프 · 펄스 · 잡음 · 고조파 · DC
내장 파형	65종 (공학 · 의료 · 수학 파형 포함)
저장 메모리	10세트 (세트당 8M 포인트)
사용자 정의 구간	2 ~ 8M 포인트, 구간 선택 가능
주파수 안정도	±1 ppm (0 ~ 50 °C) · ±0.3 ppm (18 ~ 28 °C)
에이징	±1 ppm / 년
평탄도	0.1 dB 미만 (10 MHz 미만) · 0.2 dB (10 ~ 30 MHz)
스퓨리어스	-60 dBc DC ~ 1 MHz · -50 dBc 1 ~ 20 MHz (30 MHz 모델은 30 MHz까지)
위상 잡음	-110 dBc 미만 (전형값, 10 MHz · 15 kHz 대역)
THD	0.2 % + 0.1 mVrms 미만 (DC ~ 20 kHz)
듀티 비율	20.0 % ~ 80.0 % (25 MHz 이하) · 40.0 % ~ 60.0 % (25 ~ 30 MHz)
지터	0.01 % + 525 ps (2 MHz 미만) · 0.1 % + 75 ps (2 MHz 초과)
펄스 폭	20 ns ~ 999.830 s
펄스 주기	40 ns ~ 1,000,000 s
펄스 상승·하강 시간	9.32 ns ~ 799,900 s (분해능 0.01 ns 또는 3디지트)
고조파 차수	최대 8차 · 짝수 · 홀수 · 전체 · 사용자 설정
변조	AM · FM · PM · PWM · SUM · 스윕 · FSK · 버스트
AM 깊이	0.0 % ~ 120.0 %
스윕	주파수 · 진폭 스윕, LIN · LOG, 상승 · 하강 방향
스윕 시간	1 ms ~ 500 s (분해능 1 ms)
버스트 카운트	1 ~ 1,000,000 사이클 · 무한
10 MHz REF IN	0.5 ~ 5 Vpp · 입력 임피던스 1 kΩ
다중 기기 연결	직렬 최대 4대 · 병렬 최대 6대
출력 차단 임피던스	10 MΩ 초과
보호	단락 회로 보호 · 과부하 시 릴레이가 출력 차단
AC 입력 전원	AC 100 ~ 240 V, 50 ~ 60 Hz

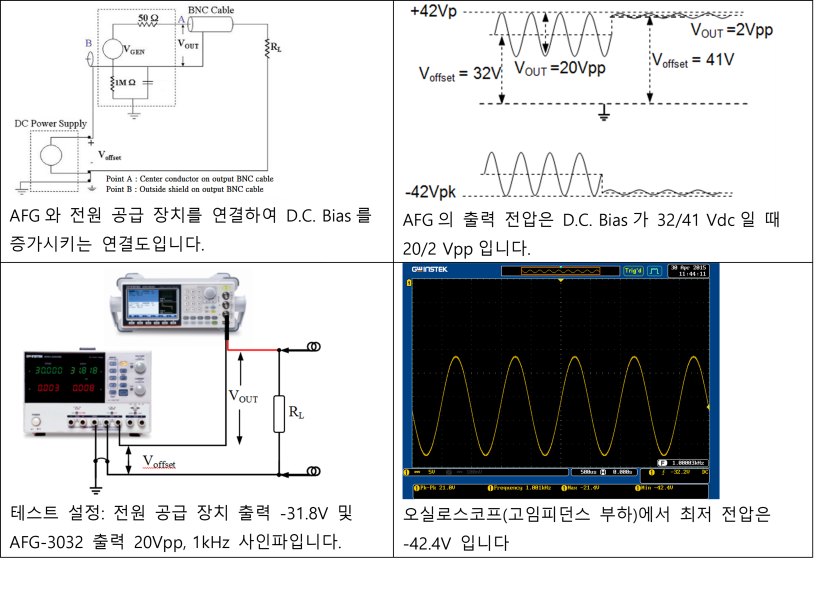

파형 발생기와 전원 장치를 연결한 시험 구성도

활용 분야

절연과 긴 파형이
필요한 시험

전원 장치 시험 — 스위칭 전원의 고조파와 EMI 필터 특성을 시험합니다.
부동 회로 시험 — 접지와 떨어진 회로에 신호를 입력합니다.
의료 기기 시험 — 심전도 같은 의료 파형 세트로 기기를 시험합니다.
자동차 전장 시험 — 전장 파형 세트로 신호를 재현합니다.
스피커 왜곡 시험 — 잡음과 사인파를 SUM 변조로 합쳐 시험합니다.

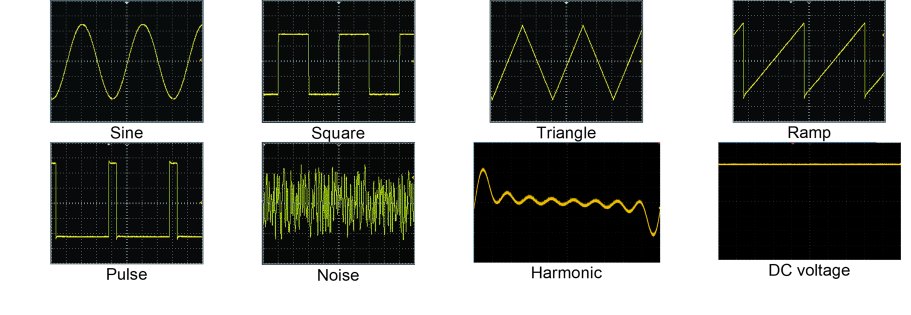

사인파, 구형파, 삼각파 등 기본 출력 파형 종류

선택 가이드

채널 수와 대역별
모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
1채널이면 충분할 때	AFG-3021 (20 MHz) · AFG-3031 (30 MHz)	단채널 모델이며 전원 소비가 낮습니다.
2채널과 채널 결합이 필요할 때	AFG-3022 (20 MHz) · AFG-3032 (30 MHz)	SUM 변조·결합·추적·위상 기능이 더해집니다.
30 MHz 대역이 필요할 때	AFG-3031 · AFG-3032	사인파 상한이 30 MHz입니다.
50 MHz 이상이 필요할 때	AFG-3051 (50 MHz) · AFG-3081 (80 MHz)	단채널 AFG-3000 상위 모델입니다.

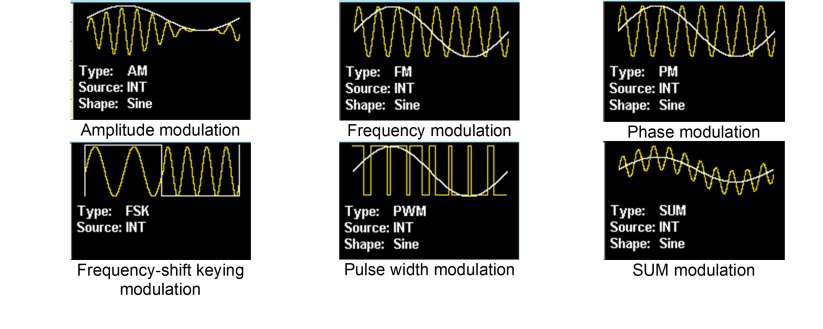

AM, FM, PM 등 변조 파형 예시 화면

구성·옵션

기본 구성과
별매 옵션

항목	내용
품번	AFG-3021 · AFG-3022 · AFG-3031 · AFG-3032
기본 구성품	퀵 스타트 가이드 · 사용 설명서 CD 1 · 테스트 리드 GTL-101 1개 (AFG-3021 · 3031) 또는 2개 (AFG-3022 · 3032)
옵션 (별매)	GPIB 인터페이스 (옵션.01) · GTL-246 USB 케이블 (A–B 타입)

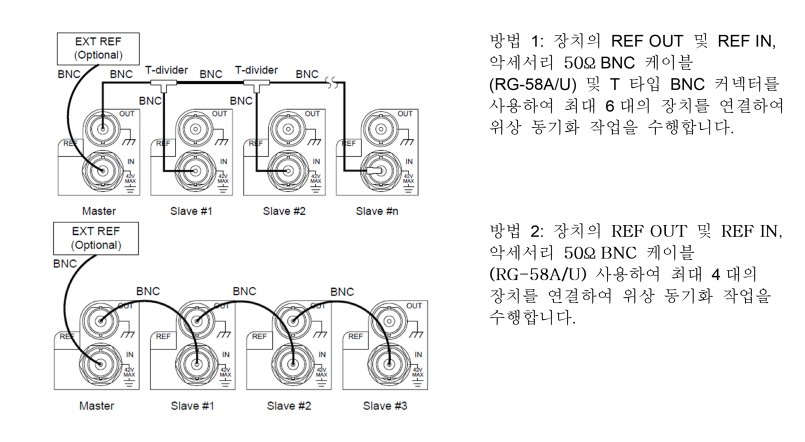

여러 장치의 기준 신호를 연결하는 BNC 배선 구성도

AFG-302x / 303x와 함께 보는
신호 발생기

AFG-302x / 303x로 의료 신호를 만들 수 있습니까?
네, 심전도(ECG) 같은 의료 파형 세트와 자동차 전장 파형 세트가 내장되어 있습니다.
AFG-3051 · 3081과는 어떻게 다릅니까?
AFG-302x / 303x는 1·2채널에 출력 쉘 절연을 갖춘 계열이고, AFG-3051 · 3081은 50 · 80 MHz 단채널 모델입니다.
AFG-302x / 303x에 GPIB는 기본으로 들어 있습니까?
아니요. USB와 LAN이 기본이고, GPIB는 옵션.01로 추가할 수 있습니다.
AFG-302x / 303x를 USB로 PC에 연결할 수 있습니까?
네, USB 호스트와 USB 장치를 모두 지원합니다.
AFG-302x / 303x 교정도 문의할 수 있습니까?
네, 교정 문의를 받습니다. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.
