M6 스터드형 Ø4mm 소켓·단자

Electro-PJP 3109~3283 Ø4mm 소켓 · 단자 M6 스터드형

견적 받기

Electro-PJP 국내 정식 공급 파트너

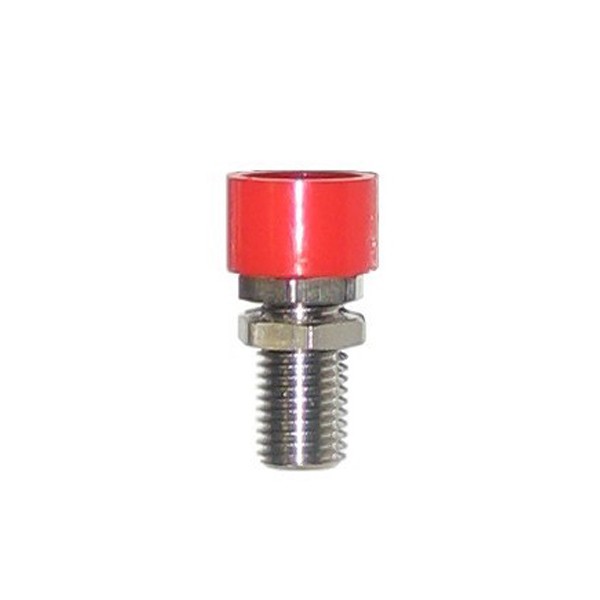

Electro-PJP 3109~3283은 M6 스터드와 육각 너트로 패널에 고정하는 Ø4 mm 소켓·단자(M6 Stud Socket)입니다. 비절연·컬러 링·절연·분실 방지 노브·돌출 장착 형태의 10종 모두 36 A 정격이며, 3283만 600 V CAT II이고 나머지는 ≤30VAC ≤60VDC입니다.

접속 구멍 지름은 Ø2 mm와 Ø4 mm 두 가지입니다. 컬러 링형과 절연형은 100개, 3283은 10개 단위로 포장됩니다. 이 소켓·단자는 (주)테솔이 국내에 공식 공급합니다.

10종

소켓·단자 라인업

36 A

전 모델 정격 전류

M6

스터드·육각 너트 고정

600 V

3283 CAT II 정격

특징

구멍 지름과 절연 구조로 나뉘는
M6 스터드 소켓

핵심 특징현장에서 달라지는 점
M6 스터드 고정3109를 뺀 9종은 M6 스터드와 육각 너트로 조여 패널에 단단히 고정됩니다.
Ø2 mm · Ø4 mm 구멍접속할 플러그 규격에 맞는 구멍 지름을 고르면 접촉 불량이 줄어듭니다.

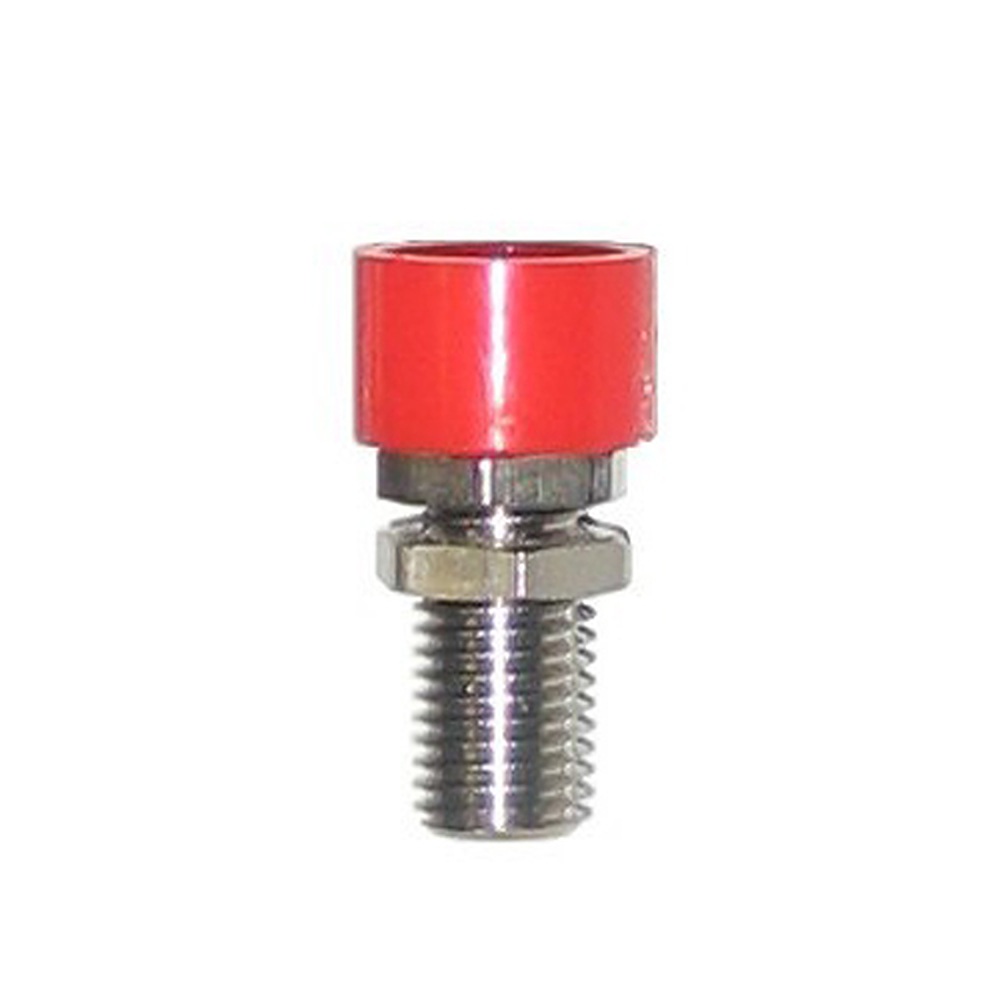

컬러 링 소켓3113과 3118은 컬러 링으로 극성과 채널을 나눠 보여 주므로 오배선이 줄어듭니다.
절연형과 분실 방지 노브3250과 3255는 노브가 단자에서 빠지지 않아 현장에서 잃어버리는 일을 막습니다.
돌출 장착 32833283은 패널 표면 위로 돌출시켜 장착하며, 600 V CAT II 정격을 갖췄습니다.
전 모델 36 A정격 전류가 모두 같으므로 구멍 지름과 절연 여부만 보고 모델을 정하면 됩니다.

정격 구분

M6 스터드 소켓 정격 전압과
3283 모델

3283을 뺀 9종의 정격 전압은 ≤30VAC ≤60VDC이고, 3283만 600 V CAT II입니다. 전압이 높은 회로에는 3283을 쓰고, 돌출 장착용 스페이서 3282와 조임용 렌치 3297·3299를 함께 준비하세요.

금속은 니켈 도금 황동이며, 요청하시면 금-니켈(AuNi) 도금을 적용할 수 있습니다. 플라스틱은 컬러 링형과 절연형이 POM, 3283이 PP입니다.

M6 스터드와 육각 너트 체결

패널 구멍에 소켓을 끼우고 뒷면에서 M6 육각 너트를 조이면 고정됩니다. 3109는 Ø4 mm 구멍에 눌러 끼우는 압입형이라 너트를 조이지 않아도 됩니다.

사양

M6 스터드 소켓 형태와
접속 구멍별 10종 사양

항목형태 · 접속정격 전압정격 전류부품번호
3109비절연 소켓, 구멍 Ø4mm, 압입 고정≤30VAC ≤60VDC36A3109
3110비절연 소켓, 구멍 Ø2mm, M6 스터드 + 너트≤30VAC ≤60VDC36A3110-C 3110-I
3115비절연 소켓, 구멍 Ø4mm, M6 스터드 + 너트≤30VAC ≤60VDC36A3115-C 3115-I
3113컬러 링 소켓, 구멍 Ø2mm, M6 스터드 + 너트≤30VAC ≤60VDC36A3113-C-# 3113-I-#
3118컬러 링 소켓, 구멍 Ø4mm, M6 스터드 + 너트≤30VAC ≤60VDC36A3118-C-# 3118-I-#
3230절연 소켓, 구멍 Ø2mm, M6 스터드 + 너트≤30VAC ≤60VDC36A3230-C-# 3230-I-#
3240절연 소켓, 구멍 Ø4mm, M6 스터드 + 너트≤30VAC ≤60VDC36A3240-C-# 3240-I-#
3250절연 단자, 분실 방지 노브, 반경 방향 구멍 Ø2mm, M6 스터드 + 너트≤30VAC ≤60VDC36A3250-C-# 3250-I-#
3255절연 단자, 분실 방지 노브, 반경 방향 구멍 Ø2mm, M6 스터드 + 너트 (3250과 같은 구성)≤30VAC ≤60VDC36A3255-C-# 3255-I-#
3283안전 소켓, M6 스터드 + 너트, 돌출 장착600 V CAT II36A3283-F-#

시리즈 공통 사양

항목사양
접속 구멍Ø2 mm · Ø4 mm
고정 방식M6 스터드와 육각 너트(3109는 압입)
정격 전압3283 600 V CAT II / 나머지 ≤30VAC ≤60VDC
정격 전류36 A(전 모델)
플라스틱컬러 링·절연형 POM, 3283 PP
금속황동 니켈 도금(AuNi 도금 요청 시)
포장 단위컬러 링·절연형 100, 3283 10

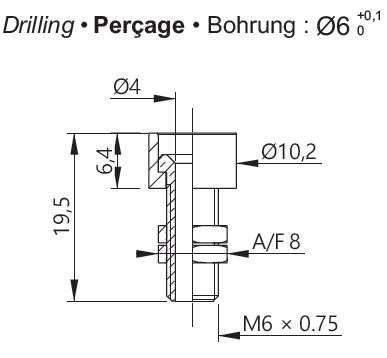

ELECTRO-PJP 3118.0 - 소켓 단면의 치수와 드릴링 도면
소켓 단면의 치수와 드릴링 도면

활용 분야

M6 스터드 소켓으로
고정 단자를 다는 패널

  • 구멍 접속 케이블 고정 — Ø2 mm와 Ø4 mm 구멍에 꽂는 케이블 단자를 패널에 설치합니다.
  • 절연 단자 계측 패널 — 절연형 소켓으로 접촉 위험을 줄인 단자대를 꾸밉니다.
  • 색상 구분 배선 — 컬러 링 소켓으로 채널과 극성을 구분합니다.
  • 돌출 장착 안전 소켓 — 3283을 패널 표면 위로 돌출시켜 600 V CAT II 회로에 사용합니다.

선택 가이드

구멍 지름과 절연 여부로 고르는
3109~3283

이럴 때 (조건)권장 모델선택 이유
절연된 단자가 필요하다면3230 · 3240 · 3250 · 3255절연 구조에 POM 플라스틱을 적용해 손이 닿는 단자대에 맞습니다.
Ø2 mm 구멍으로 접속한다면3110 · 3113 · 3230 · 3250 · 3255접속 구멍 지름이 Ø2 mm라 가는 플러그에 맞습니다.
Ø4 mm 구멍으로 접속한다면3109 · 3115 · 3118 · 3240접속 구멍 지름이 Ø4 mm라 일반 바나나 플러그에 맞습니다.
단자를 색으로 구분하려면3113 · 3118컬러 링으로 극성과 채널을 구분해 오배선을 줄입니다.
돌출 장착이 필요하다면3283패널 표면에 돌출 장착하며, 600 V CAT II 정격이라 더 높은 전압에도 대응합니다.

구성·옵션

M6 스터드 소켓 주문 구성과
관련 액세서리

항목내용
접속 구멍Ø2 mm · Ø4 mm
장착M6 스터드와 육각 너트(3109는 압입)
도금니켈 도금 황동, 금-니켈은 요청 시
포장 단위컬러 링·절연형 100, 3283 10
관련 액세서리스페이서 3282, 렌치 3297 · 3299

관련 제품

M6 스터드 소켓과 함께 보는
스페이서·렌치
