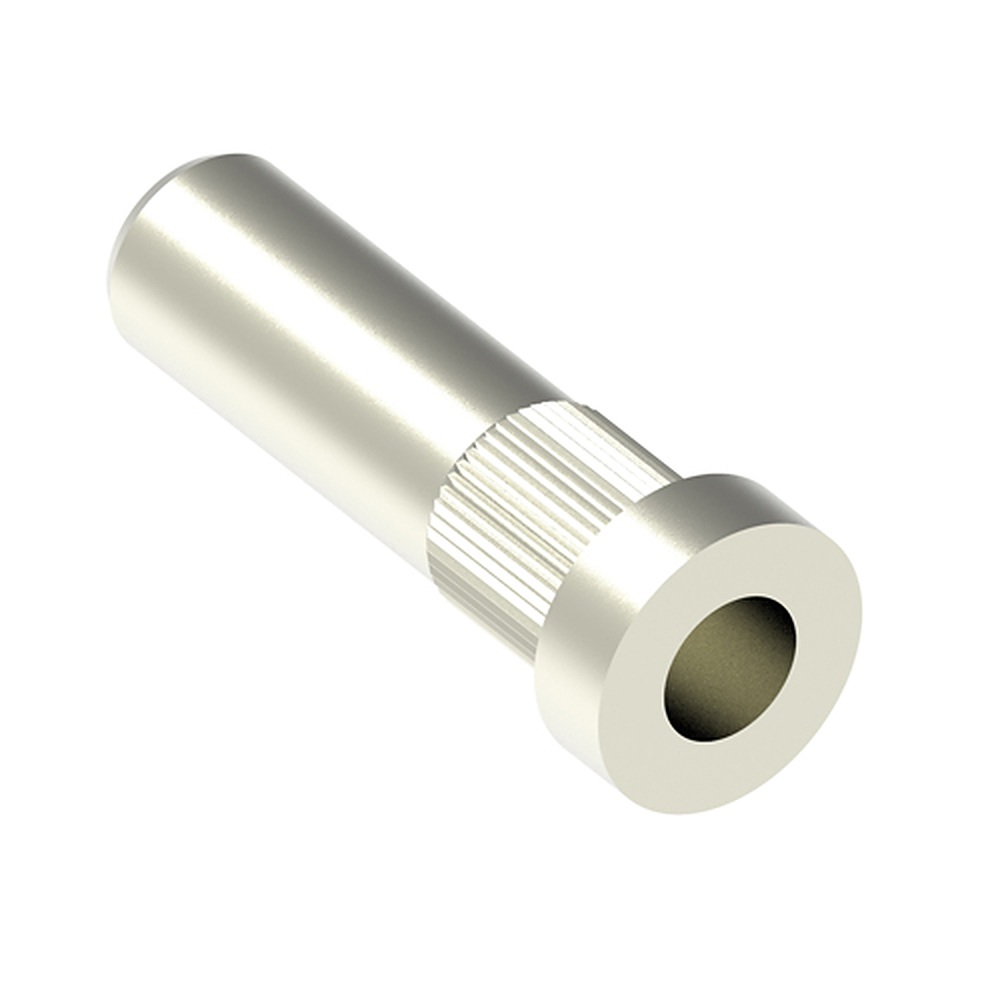

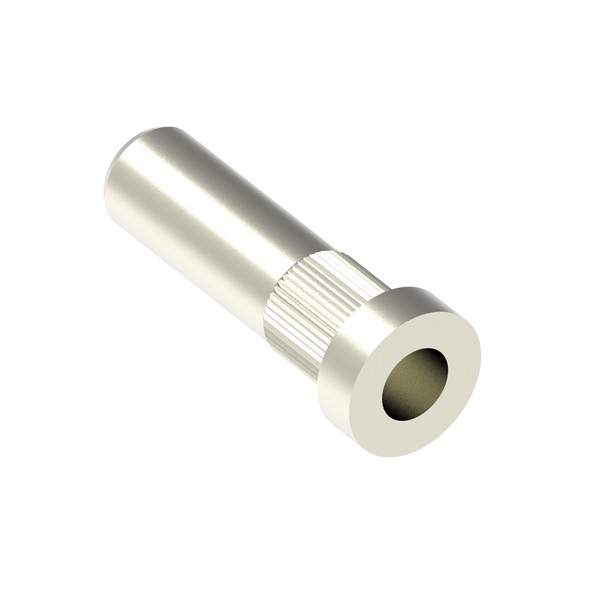

Electro-PJP 3109는 압입 고정(Press-fit) 방식의 Ø4mm 비절연 소켓(Non-insulated Socket)입니다. M6 나사 대신 패널에 눌러 끼워 고정하고, 뒷면은 Ø4 mm 구멍으로 배선을 연결합니다. (주)테솔이 국내에 공식 공급합니다.
압입 고정
M6 나사 없이 고정하는 3109 비절연 소켓
같은 계열의 다른 모델은 M6 나사와 너트로 고정하지만, 3109는 패널 구멍에 눌러 끼우는 압입형입니다. 비절연 소켓으로 사용 전압은 AC 30 V 이하, DC 60 V 이하입니다.
접점은 니켈 도금 황동이며 금-니켈(AuNi) 도금은 요청할 수 있습니다.
사양
3109 사양
| 항목 | 내용 |
|---|---|
| 품번 | 3109 |
| 형태 | Ø4mm 비절연 소켓 |
| 패널 고정 | 압입 |
| 뒷면 접속 | Ø4 mm 구멍 |
| 사용 전압 | AC 30 V 이하 / DC 60 V 이하 |
| 정격 전류 | 36 A |
| 접점 | 니켈 도금 황동 |

같은 계열
3109와 같은 계열의 M6 나사형 소켓
- 3110 — 비절연 소켓, Ø2 mm 구멍 접속, M6 나사
- 3115 — 비절연 소켓, Ø4 mm 구멍 접속, M6 나사
- 3113 — 컬러 링 소켓, Ø2 mm 구멍 접속, M6 나사
- 3118 — 컬러 링 소켓, Ø4 mm 구멍 접속, M6 나사
- 3230 — 절연 소켓, Ø2 mm 구멍 접속, M6 나사
- 3240 — 절연 소켓, Ø4 mm 구멍 접속, M6 나사
- 3250 — 절연 바인딩 포스트, Ø2 mm 관통 구멍, M6 나사
- 3255 — 절연 바인딩 포스트, Ø2 mm 관통 구멍, M6 나사
- 3283 — 안전 소켓, M6 나사, 돌출 장착, 600 V CAT II
관련 제품
3109와 함께 보는 압입형·너트형 안전 소켓
3109는 M6 나사로 고정합니까?
아닙니다. 3109는 패널 구멍에 눌러 끼우는 압입형이며 M6 나사가 없습니다.
3109의 사용 전압은 얼마입니까?
AC 30 V 이하, DC 60 V 이하이며 정격 전류는 36 A입니다.
3109의 배선은 어떻게 연결합니까?
뒷면 Ø4 mm 구멍으로 연결합니다.
FAQ 자주묻는 질문
-
3109는 M6 나사로 고정합니까?
아닙니다. 3109는 패널 구멍에 눌러 끼우는 압입형이며 M6 나사가 없습니다.
-
3109의 사용 전압은 얼마입니까?
AC 30 V 이하, DC 60 V 이하이며 정격 전류는 36 A입니다.
-
3109의 배선은 어떻게 연결합니까?
뒷면 Ø4 mm 구멍으로 연결합니다.
