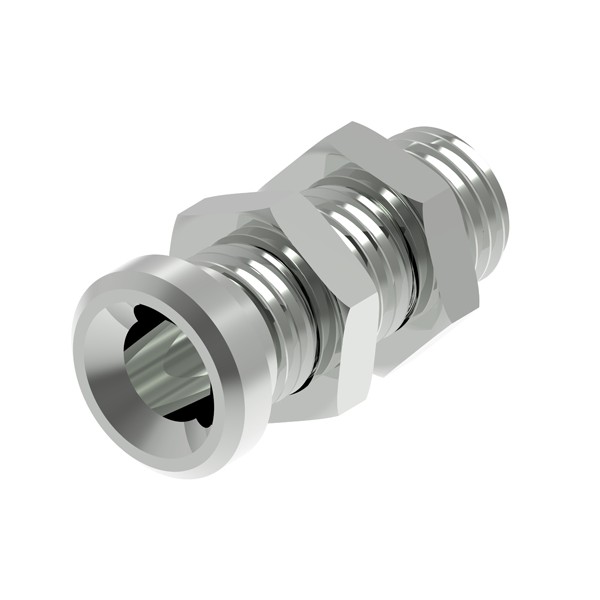

Electro-PJP 3115 ø4MM 비절연 소켓 / ø4MM 홀 단자 / M6 나사산 스터드 및 육각 너트

MODEL
3115
브랜드
ELECTRO-PJP

Ø4 mm 구멍 접속⁣ M6 비절연 소켓

Electro-PJP 3115 Ø4mm 비절연 소켓 M6 나사 Ø4 mm 구멍

견적 받기

Electro-PJP 한국 독점 공급 파트너

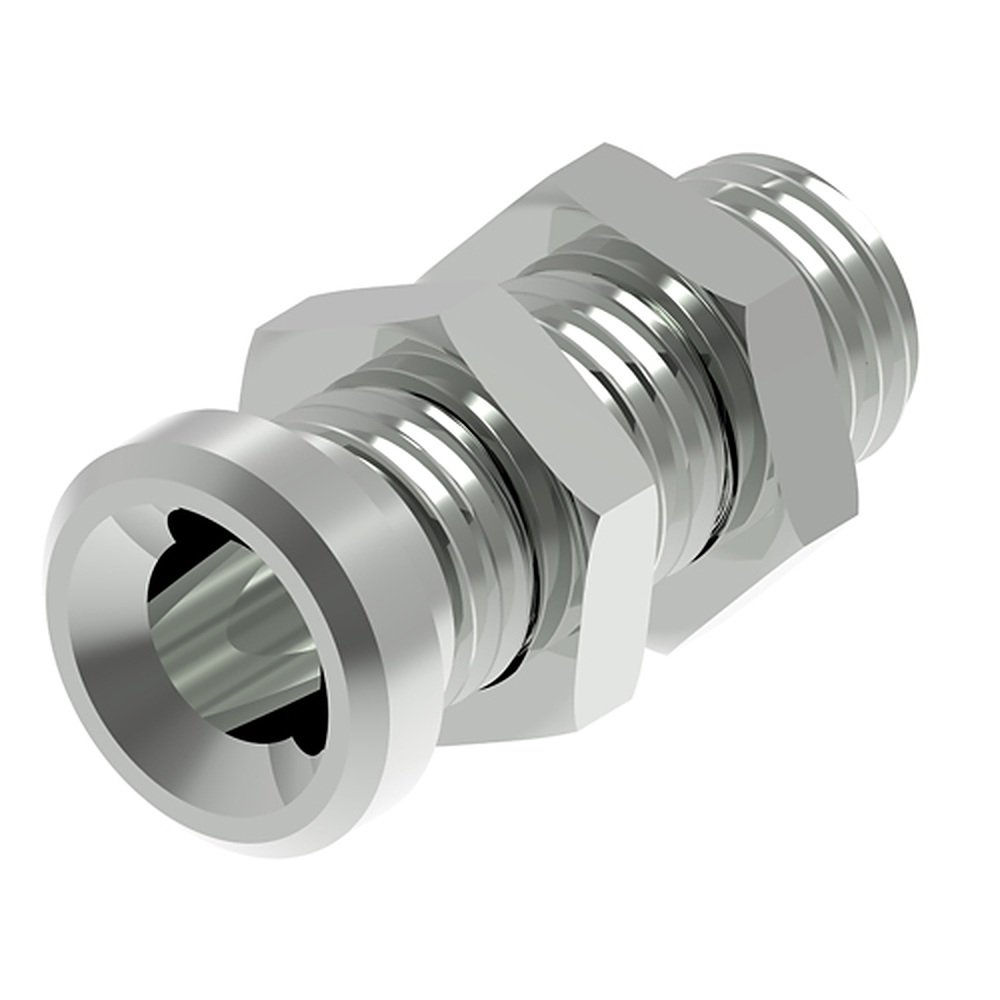

Electro-PJP 3115는 Ø4 mm 배선 구멍을 갖춘 M6 나사형 Ø4mm 비절연 소켓(Non-insulated Socket)입니다. 3110과 같은 구조에 배선 구멍만 Ø4 mm로 큽니다. (주)테솔이 국내에 공식 공급합니다.

Ø4 mm 구멍

배선 접속

M6 + 너트

패널 고정

36 A

정격 전류

AC 30 V 이하 / DC 60 V 이하

사용 전압

배선 구멍

Ø4 mm 배선 구멍의⁣ 3115

배선 구멍 지름은 Ø4 mm이고 정격 전류는 36 A입니다. 접점은 니켈 도금 황동이며 금-니켈(AuNi) 도금은 요청 사양입니다.

주문은 너트 체결 상태의 3115-C 또는 너트 분리 상태의 3115-I로 합니다.

사양

3115 사양 정리

항목내용
품번3115
패널 고정M6 나사 + 너트
배선 접속Ø4 mm 구멍
사용 전압AC 30 V 이하 / DC 60 V 이하
정격 전류36 A
주문 형태3115-C 너트 체결 / 3115-I 너트 분리

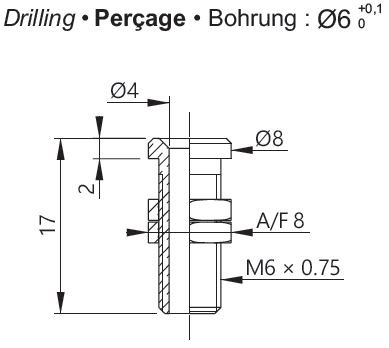

ELECTRO-PJP 3115.0 - 소켓 단면의 치수와 드릴링 도면 (M6 너트 포함)
소켓 단면의 치수와 드릴링 도면 (M6 너트 포함)

같은 계열

3115와 같은 계열의⁣ 소켓·바인딩 포스트

  • 3109 — 비절연 소켓, 압입 고정, Ø4 mm 구멍 접속
  • 3110 — 비절연 소켓, Ø2 mm 구멍 접속, M6 나사
  • 3113 — 컬러 링 소켓, Ø2 mm 구멍 접속, M6 나사
  • 3118 — 컬러 링 소켓, Ø4 mm 구멍 접속, M6 나사
  • 3230 — 절연 소켓, Ø2 mm 구멍 접속, M6 나사
  • 3240 — 절연 소켓, Ø4 mm 구멍 접속, M6 나사
  • 3250 — 절연 바인딩 포스트, Ø2 mm 관통 구멍, M6 나사
  • 3255 — 절연 바인딩 포스트, Ø2 mm 관통 구멍, M6 나사
  • 3283 — 안전 소켓, M6 나사, 돌출 장착, 600 V CAT II
