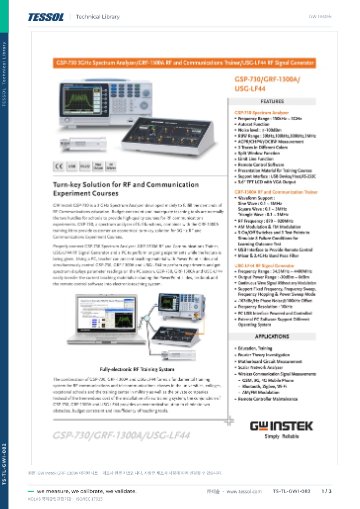

제품 자료: 데이터시트

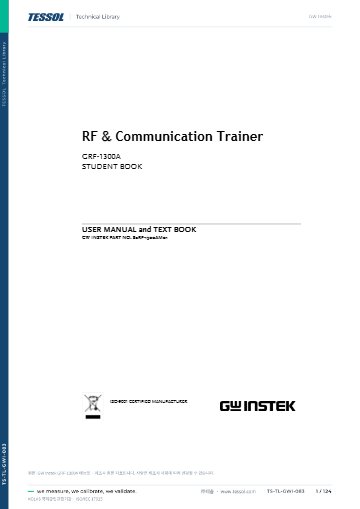

매뉴얼

종합 카달로그

제품문의 구매하기

변조부터 고장 진단까지
실습하는 RF 통신 교육 키트

GW Instek GRF-1300A RF 통신 교육 키트

견적 받기

GW Instek GRF-1300A는 기저대역 0.1~3 MHz 신호에 AM·FM 변조를 걸고 믹서와 2.4 GHz 대역 통과 필터까지 구성하는 RF 통신 교육 키트(RF 트레이너)입니다. 대학 통신 실습실에서 학생이 변조와 믹싱 원리, 고장 진단을 직접 실험합니다.

프로그램 가능한 스위치 5개와 테스트 포인트 5개로 8가지 고장 조건을 만들어 학생이 원인을 추적하고, USB 디바이스 포트로 PC에서 트레이너를 원격 제어합니다. 학생용 실험 교재가 기본 구성에 들어 있어 수업 준비 시간이 짧습니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

0.1 ~ 3 MHz

기저대역 신호 주파수

5개

프로그래머블 On/Off 스위치

8가지

고장 조건 모의

2.4 GHz

대역 통과 필터 중심 주파수

특징

변조 원리를 눈으로
확인하는 실습 구성

핵심 특징	현장에서 달라지는 점
기저대역 신호 발생	사인파·삼각파·구형파를 직접 만들어 입력 파형에 따라 변조 결과가 달라지는 과정을 비교합니다.
AM·FM 변조	같은 기저대역 신호에 두 변조를 번갈아 걸어 스펙트럼의 차이를 분석기에서 확인합니다.
믹서	USG 신호 발생기와 믹서로 2.4 GHz 변조 신호를 만들어 주파수 변환의 개념을 실습합니다.
2.4 GHz 대역 통과 필터	믹서 출력의 고조파와 스퓨리어스가 필터를 지나며 줄어드는 과정을 측정합니다.
고장 모의	스위치로 8가지 고장 조건을 만들어 학생이 테스트 포인트를 측정하며 원인을 좁혀 갑니다.
USB 원격 제어	PC 소프트웨어로 설정을 저장하므로 수업마다 실험 조건을 같게 재현합니다.

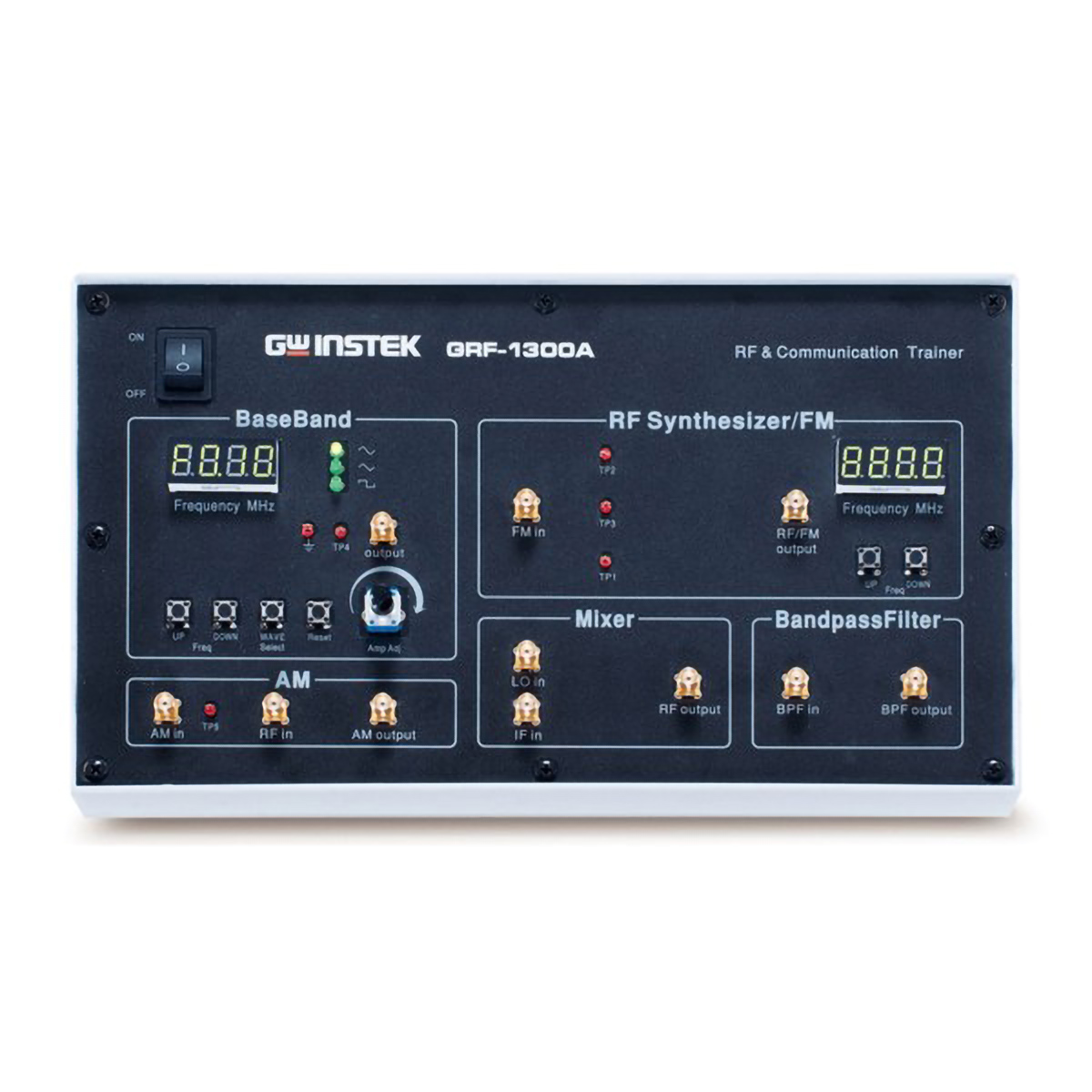

기능별 블록과 단자가 인쇄된 RF 트레이너 전면

실습 구성

GSP-730과 함께
구성하는 실습

트레이너가 출력하는 신호는 GSP-730 같은 스펙트럼 분석기로 관찰합니다. GSP-730은 150 kHz~3 GHz를 측정하므로 기저대역 0.1~3 MHz부터 2.4 GHz 믹서 출력까지 한 대로 확인하며, 믹서 실습에는 신호 발생기 USG-LF44를 별도로 연결하세요.

고장 모의 실습의 진행

스위치 5개를 프로그램으로 켜고 꺼서 8가지 고장 조건 가운데 하나를 만들면, 학생은 테스트 포인트 5곳에서 신호를 측정해 결함 위치를 찾습니다. 교사가 PC에서 고장 조건을 지정하므로 학생에게 어떤 고장인지 알리지 않고 평가하는 방식으로도 운영할 수 있습니다.

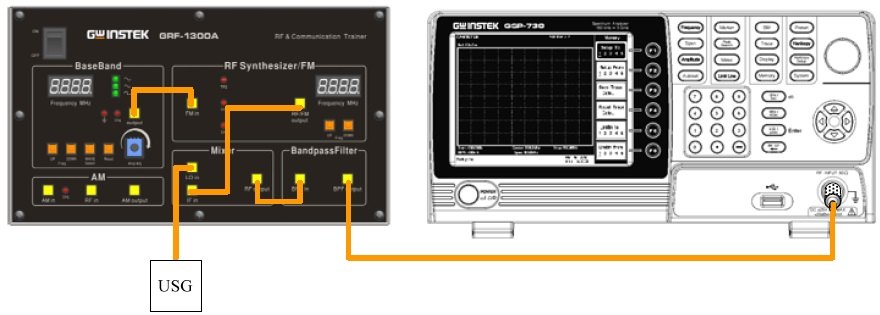

신호 발생기와 스펙트럼 분석기의 연결 구성도

사용 방법

GRF-1300A
PC 원격 제어와 고장 설정 명령

GRF-1300A는 후면 USB 포트로 PC에 연결하고 PrimaryRF 소프트웨어나 터미널 명령으로 기저대역 파형, 주파수, 고장 모의 릴레이를 제어합니다. 교사는 PC에서 릴레이를 켜고 꺼 고장 조건을 만듭니다.

소프트웨어·도구	하는 일
PrimaryRF PC Software	PC에서 트레이너 원격 제어
USB Driver (GRF-1300A / GRF-1300 / GSP-730)	USB 포트를 PC에서 인식(Win XP/7/8.x)
HyperTerminal 등 터미널	텍스트 명령으로 상태 조회와 설정

처음 연결하는 순서

순서	할 일
1	후면 USB 포트와 PC를 USB 케이블로 연결하고 전원을 켜세요.
2	USB 드라이버를 설치하고, 보안 경고가 나오면 Continue Anyway를 눌러 설치를 마칩니다.
3	제품 페이지에서 제공하는 PrimaryRF 소프트웨어를 설치하거나 HyperTerminal 같은 터미널 프로그램을 여세요.
4	*IDN?을 보내 모델명과 일련번호가 돌아오는지 확인합니다.
5	WAVE, AF, RF 명령으로 파형과 주파수를 정하고, Bn 명령으로 릴레이 B1~B5를 켜고 꺼 TP1~TP5의 신호 경로를 바꾸세요.

GRF-1300A 원격 명령 예시

명령	하는 일
*IDN?	제조사·모델명·일련번호 조회
WAVE:0	기저대역 파형을 사인파로 설정(1 삼각파, 2 구형파)
AF:N	기저대역 주파수를 N으로 설정
RF:N	RF 주파수를 N으로 설정
Bn:1	n번 릴레이 켜기(Bn:0은 끄기)
Bn?	n번 릴레이 상태 조회

N과 n은 설정값과 릴레이 번호로 바꿔 입력합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

공식 USB 드라이버는 Windows XP, 7, 8.x용으로 표기되어 있으니 실습실 PC의 운영체제를 먼저 확인하세요.

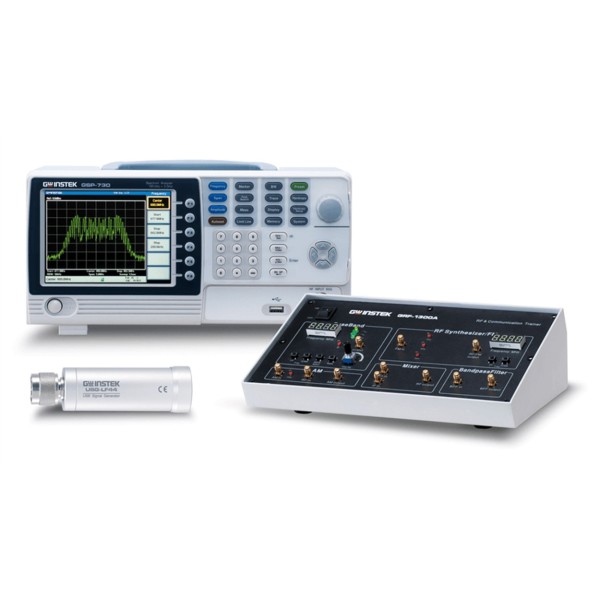

스펙트럼 분석기와 신호 발생기, 트레이너 실습 구성

사양

기저대역부터
2.4 GHz 전체 사양

항목	사양
기저대역 파형	사인파 · 삼각파 · 구형파
기저대역 주파수 범위	0.1 ~ 3 MHz (10 kHz 단위)
기저대역 진폭	1.5 Vpp 이상
주파수 정확도	±0.15 MHz
변조	AM · FM
GRF-1300 대비 추가	믹서와 2.4 GHz 대역 통과 필터
대역 통과 필터	중심 주파수 2.4 GHz
고장 모의	프로그램 가능한 켜짐/꺼짐 스위치 5개 · 테스트 포인트 5개 · 고장 조건 8종
인터페이스	USB 디바이스 (Type B) · 원격 제어
외형 치수	165(W) × 155(H) × 90(D) mm
무게	약 1.2 kg
기본 구성품	학생용 실험 교재 · 전원 코드 1개 · PowerPoint 파일과 Primary RF 소프트웨어 CD-ROM · RF 케이블 6개 · 안테나 2개 · N-SMA 어댑터 1개
권장 분석기	GSP-730 (150 kHz ~ 3 GHz)

활용 분야

통신 교육과
실습 과정

통신 원리 수업 — AM·FM 변조 신호의 스펙트럼을 분석기에서 확인하며 변조 방식을 비교합니다.
믹서 실습 — 주파수 변환 후의 합·차 주파수 성분을 측정해 믹서의 동작 원리를 익힙니다.
필터 특성 실습 — 2.4 GHz 필터 통과 전후의 스퓨리어스를 비교해 대역 통과 필터의 역할을 이해합니다.
고장 진단 실습 — 테스트 포인트 측정으로 8가지 고장 조건의 원인을 찾는 평가 과제를 운영합니다.

선택 가이드

실습 범위별
권장 구성

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
믹서와 필터까지 실습할 때	GRF-1300A	기저대역 0.1 ~ 3 MHz에 믹서와 2.4 GHz 필터, 고장 모의 8종을 갖춘 구성입니다.
믹서와 필터 없이 기본 변조만 실습할 때	GRF-1300	GRF-1300A에서 믹서와 2.4 GHz 필터를 뺀 기본 구성입니다.
트레이너 신호를 관찰할 분석기가 필요할 때	GSP-730	150 kHz ~ 3 GHz를 측정하는 교육용 입문 분석기입니다.

구성·옵션

기본 구성품과
별도 구성

구분	품목	품번
기본 구성	학생용 실험 교재 · 전원 코드 · PowerPoint와 Primary RF 소프트웨어 CD-ROM	해당 없음
기본 구성	RF 케이블 6개 · 안테나 2개 · N-SMA 어댑터 1개	해당 없음
옵션	교사용 교재	GBK-002
별도 구성	스펙트럼 분석기	GSP-730
별도 구성	신호 발생기	USG-LF44

실습에 함께 사용하는
분석기

GSP-730이 반드시 필요합니까?
트레이너 출력 신호를 관찰하려면 스펙트럼 분석기가 필요하며 GSP-730이 이 키트와 짝으로 구성하는 기본 모델입니다. 150 kHz~3 GHz를 측정하므로 기저대역과 믹서 출력을 모두 확인합니다.
2.4 GHz 믹서 실습에 필요한 장비는 무엇입니까?
신호 발생기 USG-LF44를 별도로 연결합니다. 키트에는 믹서와 2.4 GHz 대역 통과 필터가 들어 있으나 발생기는 포함되지 않습니다.
GRF-1300A의 PC 제어는 어떻게 설정합니까?
USB 케이블로 PC와 연결하고 CD-ROM의 Primary RF 소프트웨어로 제어합니다. 소프트웨어와 PowerPoint 자료는 기본 구성에 들어 있습니다.
GRF-1300A는 교사용 교재를 별도로 구성해야 합니까?
교사용 교재 GBK-002는 옵션 품목입니다. 기본 구성에는 학생용 실험 교재만 들어 있으므로 강의용 해설이 필요하면 함께 견적을 받으세요.
