GW Instek GSP-818은 9 kHz~1.8 GHz를 RBW 10 Hz~3 MHz로 분해하는 스펙트럼 분석기(RF 스펙트럼 애널라이저)입니다. 20 dB 프리앰프를 내장해 RF 제품의 개발·생산 단계에서 약한 신호까지 측정합니다.
프리앰프를 켜면 1 MHz~1 GHz 구간의 표시 평균 잡음 레벨이 약 -150 dBm(1 Hz RBW)까지 내려가 잡음 바닥에 묻힌 스퓨리어스를 화면에 표시합니다. 파형은 10.4인치 SVGA 화면에 출력되고 LAN과 USB 원격 제어를 지원하며, 이 분석기는 (주)테솔이 국내에 공식 공급합니다.
특징
1.8 GHz를 한 대로
분해하는 구성
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 9 kHz~1.8 GHz | 저주파 노이즈부터 무선 통신 대역까지 분석기를 바꾸지 않고 하나의 스윕 환경에서 확인합니다. |
| RBW 10 Hz~3 MHz | 가까이 붙은 신호는 좁은 RBW로 분리하고 넓은 대역 신호는 큰 RBW로 빠르게 훑어 측정 시간을 줄입니다. |
| 20 dB 프리앰프 내장 | 외부 앰프 없이 잡음 바닥을 낮추므로 개발 단계의 미약한 누설 신호를 놓치지 않습니다. |
| AM/FM 복조 | 내장 복조 기능으로 변조 신호의 변조도와 편이를 직접 측정하므로 별도 복조기를 연결할 필요가 없습니다. |
| 채널 측정 함수 | ACPR, OCBW, CHPW를 기본 기능으로 측정해 송신기의 인접 채널 누설을 현장에서 판정합니다. |
| 대역폭 줌 | 관심 대역을 확대해 세부 파형을 볼 수 있어 마커 이동만으로 좁은 신호를 분석할 수 있습니다. |

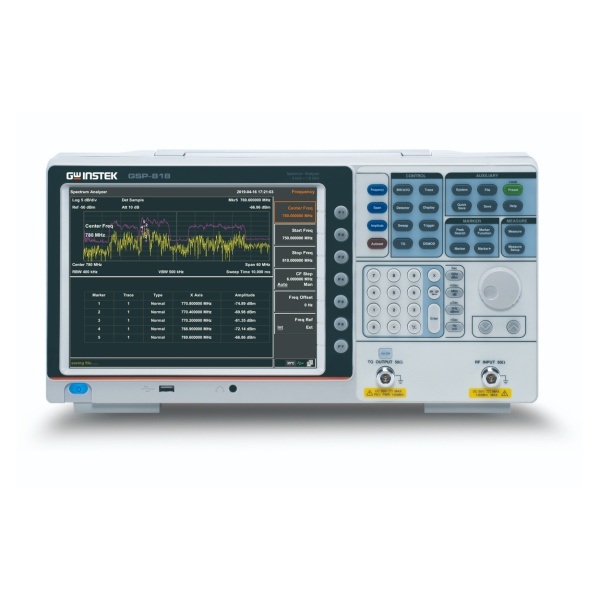

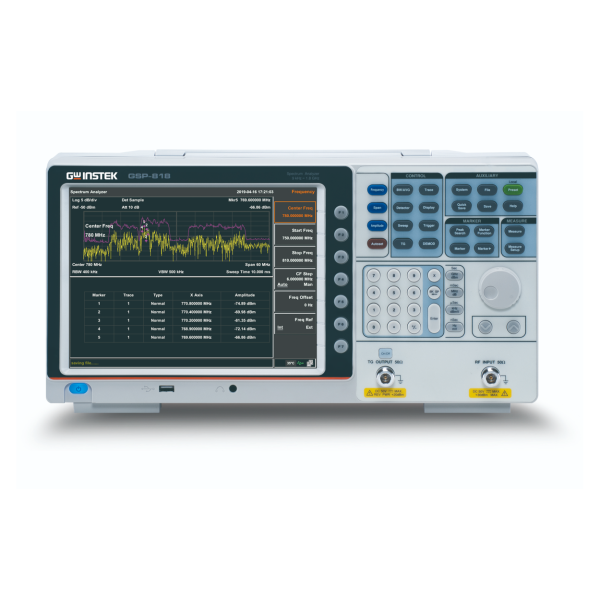

스펙트럼 화면과 키패드가 있는 분석기 정면
RBW와 감도
분해능 대역폭과
잡음 바닥 설정
RBW는 10 Hz~500 kHz 구간에서 1-3-10 순서로 선택하고 1 MHz와 3 MHz가 추가됩니다. RBW를 10배 줄이면 표시 잡음이 약 10 dB 낮아지는 대신 스윕 시간이 길어지므로, 약한 신호는 좁은 RBW와 프리앰프를 함께 사용하고 넓은 대역 탐색은 큰 RBW로 시작하세요.
| 측정 조건 | 표시 평균 잡음 레벨 (0 dB 감쇠, 1 Hz RBW, 전형) | 적용 구간 |
|---|---|---|
| 프리앰프 끔 | 약 -117 dBm | 100 kHz ~ 1 MHz |
| 프리앰프 끔 | 약 -130 dBm | 1 MHz ~ 1 GHz |
| 프리앰프 끔 | 약 -128 dBm | 1 GHz ~ 1.8 GHz |
| 프리앰프 켬 | 약 -140 dBm | 100 kHz ~ 1 MHz |
| 프리앰프 켬 | 약 -150 dBm | 1 MHz ~ 1 GHz |
| 프리앰프 켬 | 약 -148 dBm | 1 GHz ~ 1.8 GHz |
옵션 확장
트래킹 제너레이터와
EMI 필터
필요한 기능만 옵션으로 추가
트래킹 제너레이터 GSP-81T1은 100 kHz~1.8 GHz에서 -30~0 dBm을 1 dB 단위로 출력해 필터와 증폭기의 주파수 응답을 측정합니다. EMI 필터와 검파기 GSP-81E1은 소프트웨어 키코드로 활성화하며, EMI용 RBW 200 Hz, 9 kHz, 120 kHz, 1 MHz(-6 dB)를 추가합니다.
사용 방법
GSP-818
LAN·USB 원격 제어 순서
GSP-818은 후면 LAN 포트(LXI C)와 USB Device 포트(USB TMC)로 원격 제어합니다. 구성 CD와 GW Instek 자료실에 PC 소프트웨어와 프로그래밍 설명서가 있습니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| GSP-818 PC Software (1.0.0.0) | PC에서 분석기를 연결해 사용하는 전용 소프트웨어 |
| GSP-818 Programming Manual | SCPI 형식 원격 명령 설명 |
| USB 메모리(전면 USB Host) | 화면(BMP)과 트레이스 데이터(CSV) 저장 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | 후면 LAN 포트를 네트워크에 연결하거나 후면 USB Device 포트를 PC와 연결합니다. |
| 2 | LAN을 쓸 경우 System → Config I/O► → Network► → LAN►에서 IP, Mask, Gate를 입력하거나 DHCP를 켜세요. |
| 3 | PC에 구성 CD나 GW Instek 자료실의 PC 소프트웨어를 설치합니다. |
| 4 | *IDN?을 보내 GWINSTEK, GSP-818, GSPXXXXXX, VX.X.X 형식의 응답이 오는지 확인합니다. |
| 5 | :FREQ:CENT 1.0e+9처럼 중심 주파수를 바꾸는 명령으로 원격 제어 동작을 확인하세요. |
GSP-818 SCPI 명령 예시
| 명령 | 하는 일 |
|---|---|
| *IDN? | 제조사, 모델, 일련번호, 펌웨어 버전 조회 |
| :FREQ:CENT 1.0e+9 | 중심 주파수를 1 GHz로 설정 |
| :FREQ:SPAN 1.0e+9 | 스팬을 1 GHz로 설정(0 Hz는 제로 스팬) |
| :BAND 1.0e+6 | RBW를 1 MHz로 설정 |
| :CALC:MARK1:MAX | 피크를 찾아 마커 1을 가장 높은 피크에 둠 |
| :CALC:MARK3:Y? | 마커 3의 레벨 조회 |
명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용하는 버전의 Programming Manual을 함께 확인하세요.
LAN 공장 기본값은 IP 192.168.1.168, 서브넷 255.255.255.0, 게이트웨이 192.168.1.1입니다. PC를 같은 대역으로 맞춘 뒤 연결하세요.
사양
SVGA 분석기의
전체 사양
| 항목 | 사양 |
|---|---|
| 주파수 범위 | 9 kHz ~ 1.8 GHz (분해능 1 Hz) |
| 스팬 | 0 Hz 또는 100 Hz ~ 최대 주파수 |
| 내부 기준 (10 MHz) 안정도 | 2.5 ppm 미만 (15 ~ 35 °C) |
| 내부 기준 경년 변화 | 1 ppm/년 미만 |
| 위상 잡음 (1 GHz, RBW 1 kHz) | 10 kHz 오프셋 -82 dBc/Hz 미만 · 100 kHz 오프셋 -98 dBc/Hz 미만(전형) · 1 MHz 오프셋 -110 dBc/Hz 미만(전형) |
| RBW | 10 Hz ~ 3 MHz (10 Hz ~ 500 kHz는 1-3-10 단계, 1 MHz · 3 MHz 추가) |
| RBW 불확도 | 1 MHz 이하 5 % 미만(전형) · 3 MHz 18 % 미만(전형) |
| EMI 필터 RBW (-6 dB, 옵션) | 200 Hz · 9 kHz · 120 kHz · 1 MHz |
| VBW | 10 Hz ~ 3 MHz |
| 측정 범위 (프리앰프 끔) | DANL ~ +10 dBm (100 kHz ~ 1 MHz) · DANL ~ +20 dBm (1 MHz ~ 1.5 GHz) |
| 기준 레벨 | -80 ~ +30 dBm (0.01 dB 단위) |
| 프리앰프 | 20 dB (공칭) · 100 kHz ~ 1.8 GHz |
| 입력 감쇠기 | 0 ~ 40 dB (1 dB 단위) |
| 최대 입력 | DC 50 V · 연속 전력 +30 dBm |
| 감도 | -148 dBm/Hz 전형 (프리앰프 켬) |
| 표시 평균 잡음 레벨 | 표의 "RBW와 감도" 섹션 참조: 프리앰프 끔 -117 / -130 / -128 dBm, 프리앰프 켬 -140 / -150 / -148 dBm (1 Hz RBW, 전형) |
| 주파수 응답 (10 dB 감쇠, 50 MHz 기준) | 프리앰프 끔(100 kHz 이상) ±0.8 dB, 전형 ±0.4 dB · 프리앰프 켬(100 MHz 이상) ±0.9 dB, 전형 ±0.5 dB |
| RBW 전환 정확도 | 로그 ±0.2 dB · 선형 ±0.01 (공칭) |
| 입력 감쇠기 정확도 | ±0.5 dB (0 ~ 40 dB) |
| 절대 진폭 정확도 | 프리앰프 끔 ±0.4 dB (-20 dBm) · 프리앰프 켬 ±0.5 dB (-40 dBm) |
| 전체 레벨 불확도 | ±1.5 dB (입력 0 ~ -50 dBm) |
| 입력 VSWR (1 MHz ~ 1.8 GHz) | 1.5 미만 (공칭) |
| 2차 고조파 왜곡 | -65 dBc (fc 50 MHz 이상, 입력 -20 dBm) |
| 3차 인터셉트 | +10 dBm |
| 1 dB 이득 압축 | +2 dBm 초과 (공칭) |
| 잔류 응답 | -85 dBm 미만 (100 kHz ~ 1.5 GHz) · -80 dBm 미만 (1.5 ~ 1.8 GHz) |
| 입력 관련 스퓨리어스 | -60 dBc 미만 |
| 스윕 시간 | 스팬 있음 10 ms ~ 3000 s · 제로 스팬 1 ms ~ 3000 s · 연속/단일 |
| 오디오 복조 | FM · AM · USB · LSB (100 kHz ~ 1.8 GHz) |
| AM 복조 | 10 MHz ~ 1.8 GHz · 변조율 20 Hz ~ 100 kHz · 변조도 5 ~ 95 % (±4 %, 공칭) |
| FM 복조 | 10 MHz ~ 1.8 GHz · 변조율 20 Hz ~ 100 kHz · 편이 20 Hz ~ 200 kHz (±4 %, 공칭) |
| 주파수 카운터 분해능 | 1 Hz · 10 Hz · 100 Hz · 1 kHz |
| 측정 기능 | ACPR · OCBW · CHPW · N-dB 대역폭 · 주파수 카운터 · 노이즈 마커 · 제한선 · 대역폭 줌 |
| 트래킹 제너레이터 (옵션 GSP-81T1) | 100 kHz ~ 1.8 GHz · 출력 -30 ~ 0 dBm (1 dB 단위) · 평탄도 ±3 dB · 최대 역입력 30 dBm 평균, DC ±50 V |
| EMI 필터·검파기 (옵션 GSP-81E1) | 소프트웨어 키코드로 활성화 |
| RF 입력 | 50 Ω · N형 암 |
| 트래킹 제너레이터 출력 | 50 Ω · N형 암 |
| 기준 입력 | BNC 암 · 10 MHz, 0 ~ +10 dBm |
| USB | 호스트 (USB 2.0) · 디바이스 (USB 2.0) |
| VGA 출력 | 15핀 D-sub 암 · 800 × 600, 60 Hz |
| 화면 | 10.4인치 TFT LCD · SVGA 800 × 600 · 65,536색 |
| 원격 제어 | USB-TMC · 10/100Base LAN (RJ-45) |
| 내부 메모리 | 256 MB |
| 동작 온도 | 0 ~ 40 °C |
| 보관 온도 | -20 ~ 70 °C |
| 외형 치수 | 421(W) × 221(H) × 115(D) mm |
| 무게 | 약 5.0 kg (포장 제외) |
활용 분야
개발에서 생산까지
RF 신호 점검
- RF 제품 개발 — 시제품의 기본파와 고조파, 스퓨리어스를 측정해 설계 단계의 방사 문제를 찾습니다.
- 생산 라인 점검 — 출력 주파수와 레벨이 기준 안에 있는지 판정해 불량 보드를 제외합니다.
- 송신기 채널 특성 — ACPR, OCBW, CHPW 함수로 인접 채널 누설과 점유 대역폭을 측정합니다.
- 필터·증폭기 응답 — 트래킹 제너레이터 옵션으로 부품의 주파수 응답을 스윕 측정합니다.

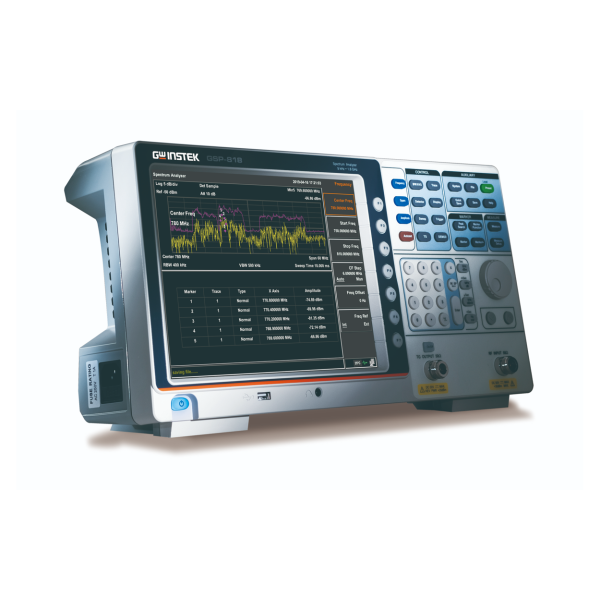

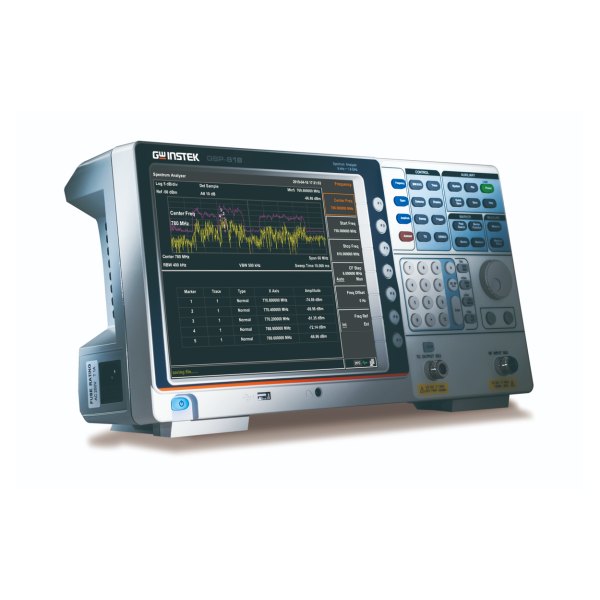

측면 손잡이와 화면이 보이는 분석기 사선 모습
선택 가이드
주파수 범위별
권장 분석기
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 1.8 GHz 범용 측정에 프리앰프가 필요할 때 | GSP-818 | 9 kHz ~ 1.8 GHz, 20 dB 프리앰프 내장, SVGA 화면 구성입니다. |
| 같은 1.8 GHz에서 XGA 화면이 필요할 때 | GSP-8000 시리즈 (GSP-8180) | 10.4인치 XGA 1024 × 768 화면을 가진 1.8 GHz 모델입니다. |
| 3.8 GHz까지 보고 시간 스펙트럼이 필요할 때 | GSP-8000 시리즈 (GSP-8380) | 9 kHz ~ 3.8 GHz와 시간 스펙트럼 기능을 갖췄습니다. |
| EMC 사전 점검과 빠른 스윕이 필요할 때 | GSP-9330 | 9 kHz ~ 3.25 GHz, 최단 스윕 204 µs, EMI 필터 4종을 내장했습니다. |
구성·옵션
기본 구성과
추가 옵션
| 구분 | 품목 | 품번 |
|---|---|---|
| 기본 구성 | CD (퀵 스타트 가이드 · 사용 설명서 · 프로그래밍 설명서 · PC 소프트웨어) · 전원 코드 | 해당 없음 |
| 옵션 | 트래킹 제너레이터 | GSP-81T1 |
| 옵션 | EMI 필터와 검파기 (소프트웨어 키코드) | GSP-81E1 |

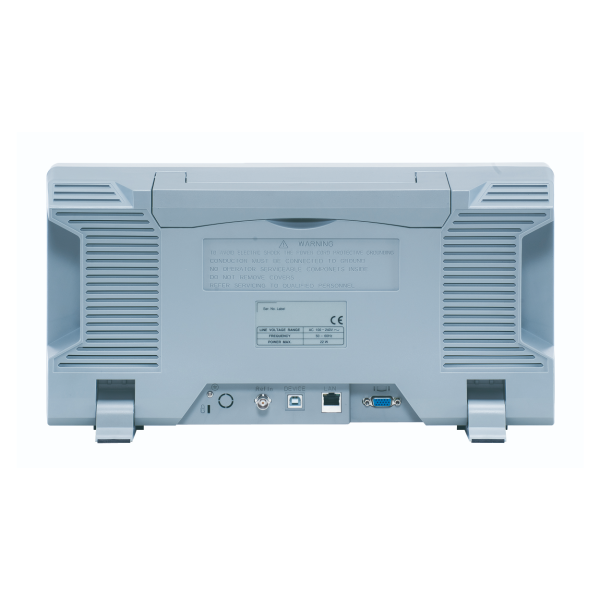

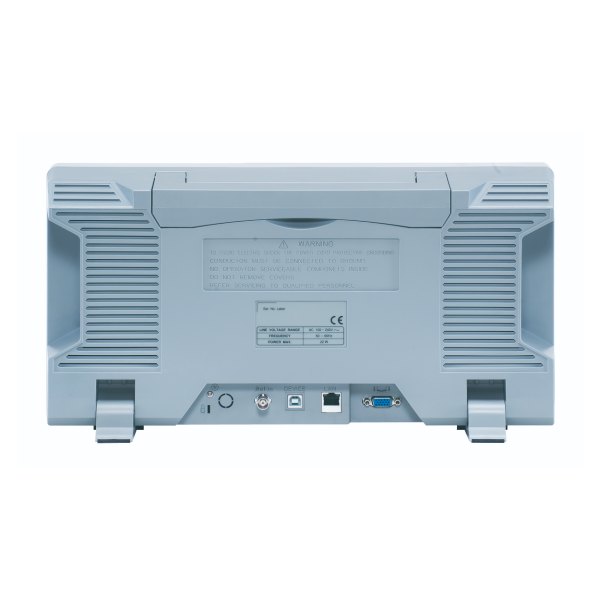

스탠드와 단자가 있는 분석기 후면
교정 관리
분석기의 기준 주파수와
교정 관리
내부 10 MHz 기준은 경년 변화가 1 ppm/년 미만이고 절대 진폭 정확도는 ±0.4 dB(프리앰프 끔)이므로, 시험 성적서에 사용하는 분석기는 교정 주기를 정해 관리하는 편이 안전합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.
관련 제품
GSP-818과 함께 보는
스펙트럼 분석기
- GW Instek GSP-8000 시리즈 스펙트럼 분석기 (GSP-8180 · 8380 · 8800)
- GW Instek GSP-9330 스펙트럼 분석기 (3.25 GHz, EMI 필터 내장)
- GW Instek GSP-9300B 스펙트럼 분석기 (3 GHz)
GSP-818의 EMI 필터 옵션은 어떻게 활성화합니까?
옵션 GSP-81E1을 소프트웨어 키코드로 활성화합니다. 본체를 열거나 하드웨어를 교체하지 않으며, 활성화하면 200 Hz, 9 kHz, 120 kHz, 1 MHz RBW(-6 dB)를 선택합니다.
GSP-818에서 트래킹 제너레이터는 어떤 옵션입니까?
GSP-81T1은 옵션으로 구성하며 100 kHz~1.8 GHz에서 -30~0 dBm을 출력합니다. 필터 응답 측정이 예정되어 있다면 도입 단계에서 함께 견적을 받으세요.
PC 원격 제어는 어떤 인터페이스로 연결합니까?
USB-TMC와 10/100Base LAN(RJ-45)으로 연결합니다. 프로그래밍 설명서와 PC 소프트웨어는 기본 구성의 CD에 들어 있습니다.
최대 입력 레벨은 얼마입니까?
연속 전력 +30 dBm, DC 50 V가 한계입니다. 송신기 출력처럼 큰 신호는 외부 감쇠기를 앞단에 두고 입력 감쇠기를 40 dB까지 올려 보호하세요.
