안테나와 케이블의 정합을
리턴 로스로 확인하는 브리지

GW Instek RLB-001 리턴 로스 브리지

견적 받기

GW Instek RLB-001은 10 MHz~1 GHz 대역에서 동작하는 리턴 로스 브리지(방향성 브리지)로, 지향성은 10~100 MHz에서 48 dB를 넘습니다. GSP 시리즈 스펙트럼 분석기의 트래킹 제너레이터와 연결해 안테나·필터·케이블의 스칼라 리턴 로스와 VSWR을 측정합니다.

리턴 로스는 부하에서 신호가 되돌아오는 정도를 dB로 나타낸 값으로, 값이 클수록 임피던스 정합이 좋습니다. 50 Ω N형 커넥터로 부품에 바로 연결하고, 본체가 230 g으로 가벼워 현장 점검에 휴대하기 쉽습니다. 이 브리지는 (주)테솔이 국내에 공식 공급합니다.

10 MHz ~ 1 GHz

측정 주파수 범위

50 Ω

시스템 임피던스

48 dB 초과

10~100 MHz 지향성

88 × 54 × 32 mm

손바닥 크기의 본체

특징

리턴 로스 측정을
위한 브리지 구성

핵심 특징	현장에서 달라지는 점
10 MHz~1 GHz 대역	무선 통신과 방송 대역의 안테나·필터 반사 특성을 브리지 하나로 측정합니다.
높은 지향성	10~100 MHz에서 48 dB, 100~1000 MHz에서 38 dB를 넘어 정합이 좋은 부하의 작은 반사까지 구분합니다.
낮은 삽입 손실	소스에서 부하까지 10 dB 미만이므로 분석기의 동적 범위를 덜 잃고 측정합니다.
VSWR 환산	측정한 리턴 로스 값을 VSWR로 환산해 안테나 정합 상태를 수치로 비교합니다.
50 Ω N형 단자	소스와 부하는 암, 커플러는 수 커넥터라 어댑터 없이 표준 케이블에 체결합니다.

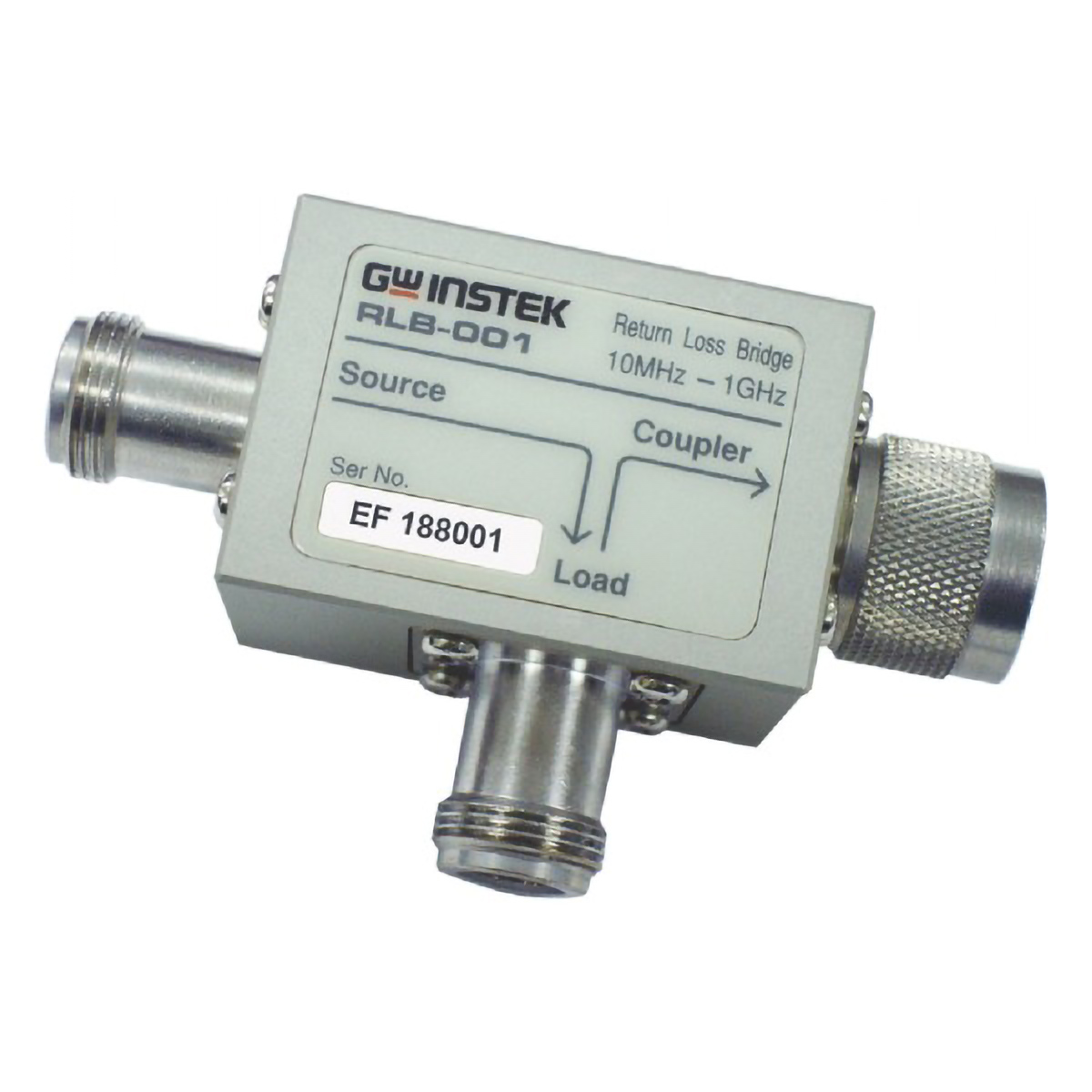

N형 커넥터 세 개가 달린 금속 리턴 로스 브리지

실무 점검

지향성과 삽입 손실이
측정에 미치는 영향

지향성은 입력 신호가 커플러 포트로 새는 정도를 나타내는 값입니다. 10~100 MHz 48 dB, 100~1000 MHz 38 dB를 넘으므로 리턴 로스가 20 dB 안팎인 양호한 부하도 지향성 오차가 작은 상태로 읽습니다. 측정 전에는 부하 포트를 개방한 상태와 단락한 상태를 각각 기준선으로 저장해 두세요.

항목	소스 → 부하	부하 → 커플러
삽입 손실	10 dB 미만	6 dB 미만
리턴 로스	소스 7 dB 초과 · 부하 11 dB 초과	커플러 11 dB 초과

측정 전 기준선 저장

개방과 단락 상태의 기준선을 분석기 트레이스 메모리에 저장해 두면 이후 측정값에서 케이블 손실과 주파수 응답 편차를 뺀 상태로 읽습니다. 케이블을 바꾸면 기준선도 다시 저장하세요.

사양

10 MHz~1 GHz
브리지 전체 사양

항목	사양
주파수 범위	10 MHz ~ 1 GHz
지향성	10 ~ 100 MHz 48 dB 초과 · 100 ~ 1000 MHz 38 dB 초과
삽입 손실	소스에서 부하 10 dB 미만 · 부하에서 커플러 6 dB 미만
리턴 로스	소스 7 dB 초과 · 부하 11 dB 초과 · 커플러 11 dB 초과
임피던스	50 Ω
커넥터	N형 (소스와 부하 암, 커플러 수)
외형 치수	88 × 54 × 32 mm
무게	230 g
적용 모델	GSP 시리즈 스펙트럼 분석기 (트래킹 제너레이터 필요)

활용 분야

반사 특성
점검 현장

안테나 급전선 점검 — 급전선과 안테나의 리턴 로스를 측정해 정합 불량 구간을 찾습니다.
필터와 부품 반사 — 필터 입력단의 반사 특성을 대역별로 스윕 측정합니다.
케이블 정합 확인 — 케이블과 커넥터의 50 Ω 정합 상태를 리턴 로스로 비교합니다.
트래킹 제너레이터 시스템 구성 — 분석기와 브리지 조합으로 스칼라 네트워크 측정 환경을 구성합니다.

선택 가이드

측정 목적별
권장 구성

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
스칼라 리턴 로스를 측정할 때	RLB-001	10 MHz ~ 1 GHz, 50 Ω, N형 커넥터 브리지입니다.
트래킹 제너레이터가 있는 분석기를 갖출 때	GSP 시리즈	분석기의 트래킹 출력이 브리지 소스 신호가 됩니다.

구성·옵션

구성품과
적용 모델

구분	품목	품번
구성품	리턴 로스 브리지	RLB-001
적용 모델	GSP 시리즈 스펙트럼 분석기	해당 없음

함께 사용하는
스펙트럼 분석기

RLB-001은 어느 분석기와 연결합니까?
트래킹 제너레이터를 갖춘 GSP 시리즈 스펙트럼 분석기와 연결합니다. 분석기의 트래킹 출력을 소스 포트에, 분석기 RF 입력을 커플러 포트에 연결하세요.
RLB-001의 커넥터 구성은 어떻게 됩니까?
50 Ω N형이며 소스와 부하는 암, 커플러는 수입니다. 시험 케이블의 커넥터 성별을 미리 맞추면 어댑터에서 생기는 반사를 피할 수 있습니다.
리턴 로스로 VSWR도 알 수 있습니까?
네, 측정한 리턴 로스 값을 VSWR로 환산합니다. 브리지는 스칼라 측정이므로 위상 정보는 얻지 못합니다.
지향성이 낮으면 측정에 어떤 영향이 있습니까?
정합이 좋은 부하일수록 작은 반사가 지향성 오차에 묻혀 값이 흔들립니다. 이 브리지는 10~100 MHz에서 48 dB를 넘으므로 양호한 부하의 측정에 적합합니다.
