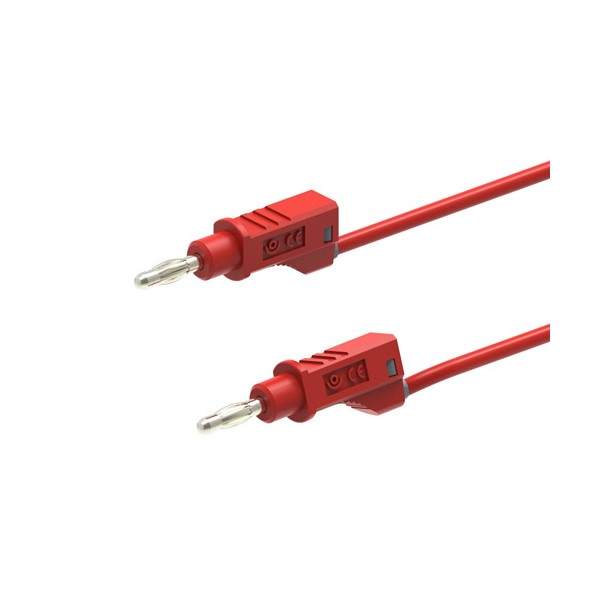

Electro-PJP 2110 테스트 리드 w/바나나 플러그 (4mm)

MODEL: 2110
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

저전압 실험 회로에 맞춘
비안전형 바나나 리드

Electro-PJP Ø4mm 비안전형 바나나 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 2010·2020·2030·2040·2110·2810은 ≤30 VAC·≤60 VDC 저전압 회로에 사용하는 Ø4mm 비안전형 바나나 리드(비절연 플러그 계측 리드선)입니다. 2018은 같은 플러그에 Faston 6.35 mm 단자를 연결한 배터리 전원 공급용 리드입니다.

안전형과 달리 CAT 등급을 두지 않는 저전압 전용 구성이며, 직선·잭·절연·스태커블 형태를 고루 갖추었습니다. 2810까지 6개 모델은 0.75~2.50 mm² 선재에 12~36 A 정격입니다. 교육용 실험 장비와 소형 전원 회로 시험에 알맞은 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

≤30 VAC

≤60 VDC 저전압 회로 전용

7개

직선·잭·절연·스태커블·Faston

36 A

2.50 mm² 선재 기준 최대 전류

Faston

2018 배터리 전원 리드 단자

특징

저전압 전용으로
형태를 넓힌 바나나 리드

핵심 특징	현장에서 달라지는 점
≤30 VAC·≤60 VDC 정격	사용 전압 범위가 분명해 작업대에서 저전압 시험 리드를 상용 전원용과 따로 분류해 둘 수 있습니다.
플러그·잭 구성(2020)	한쪽은 플러그, 다른 쪽은 잭이라 기존 리드에 이어 길이를 늘릴 수 있습니다.
절연형 선택(2030·2040)	절연 플러그를 고르면 단자 주변에서 금속부가 다른 선과 닿는 일이 줄어듭니다.
스태커블 플러그(2110)	한 단자에 측정선을 겹쳐 꽂을 수 있어 병렬 측정이나 모니터링선 분기에 대응합니다.
Faston 전원 리드(2018)	Ø4mm 플러그와 암 Faston 단자를 이은 구성으로 배터리 단자 연결 작업이 단순해집니다.

모델 구분

플러그 형태와
정격 읽는 법

이 시리즈의 모든 모델은 ≤30 VAC·≤60 VDC 범위에서 사용하며 CAT 정격 표시가 없습니다. 상용 전원이나 분전반 측정에는 1000 V CAT III·IV 안전 리드를 선택하세요. 비안전형은 전원 장치 출력, 센서 신호, 소형 회로 시험 같은 저전압 작업에만 사용합니다.

2018만 정격 전류가 12 A로 고정되며, 길이는 25·50·100 cm 세 가지입니다. 나머지 6개 모델은 선재에 따라 12~36 A, 길이 10~200 cm 가운데 지정할 수 있습니다.

2018의 Faston 배터리 단자

2018은 한쪽 끝이 Ø4mm 바나나 플러그, 반대쪽이 암 Faston 6.35 mm 단자입니다. 배터리 전원을 공급하는 장비 쪽에 Faston 탭이 있으면 리드를 그대로 꽂고, 전원 장치나 계측기 쪽 끝은 바나나 단자에 연결하면 됩니다.

사양

바나나 리드 7종의
형태·정격과 공통 사양

모델	품번 구성	형태	정격	전류
2010	201[X]-[L]-#	Ø4mm 직선 바나나 플러그	≤30 VAC · ≤60 VDC	선재별 12~36 A
2020	202[X]-[L]-#	Ø4mm 직선 바나나 커넥터, 플러그 / 잭	≤30 VAC · ≤60 VDC	선재별 12~36 A
2030	203[X]-[L]-#	Ø4mm 직선 바나나 플러그, 절연 / 비절연	≤30 VAC · ≤60 VDC	선재별 12~36 A
2040	204[X]-[L]-#	Ø4mm 바나나 플러그, 절연 직각 / 직선	≤30 VAC · ≤60 VDC	선재별 12~36 A

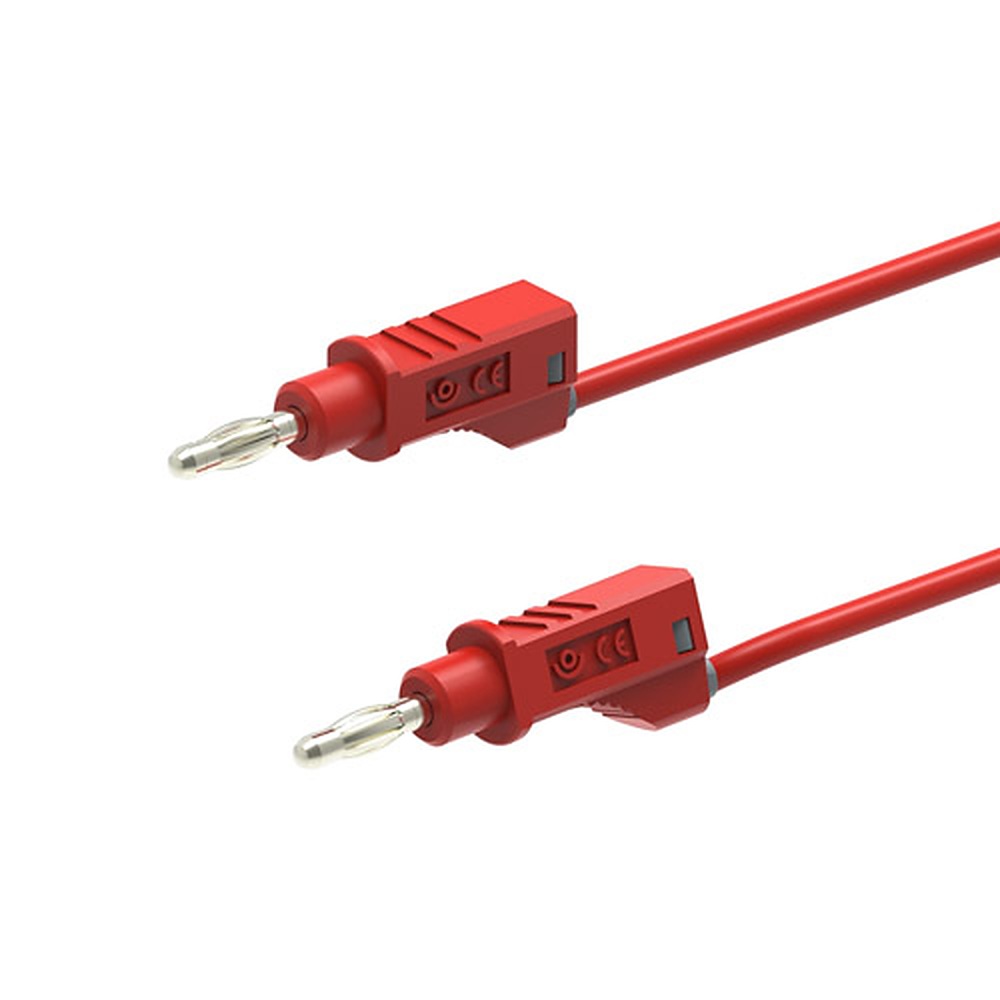

2110	211[X]-[L]-#	Ø4mm 스태커블 바나나 플러그	≤30 VAC · ≤60 VDC	선재별 12~36 A
2810	281[X]-[L]-#	Ø4mm 직선 바나나 플러그	≤30 VAC · ≤60 VDC	선재별 12~36 A
2018	2018-[L]-#	Ø4mm 플러그 – 암 Faston 6.35 mm 단자, 배터리 전원 공급 리드	≤30 VAC · ≤60 VDC	12 A

시리즈 공통 사양

항목	사양
전류 정격(2018 제외)	0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A
길이	10 · 25 · 50 · 100 · 150 · 200 cm (2018은 25 · 50 · 100 cm)
2018 선재	PVC 0.75 mm²
색상	6색(품번의 # 위치에서 지정)
절연체	PP
접점	황동, CuBe 니켈 도금 (AuNi 요청 시)
포장 수량	10
품번 기호	[X] 선재 · [L] 길이 · # 색상

활용 분야

바나나 리드로 하는
저전압 시험과 전원 연결

전원 장치 출력 연결 — 실험용 직류 전원과 시험 보드 사이의 저전압 결선에 사용합니다.
교육용 실험 장비 — 스태커블과 잭 구성으로 회로를 자주 바꾸는 실습에 대응합니다.
센서·신호 시험 — 낮은 전압의 신호선을 계측기 입력에 연결합니다.
배터리 구동 장비 — 2018로 Faston 탭이 있는 전원 단자에 바나나 단자의 전원을 연결합니다.

선택 가이드

용도에 맞는
바나나 리드 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
직선 플러그만 있으면 될 때	2010 · 2810	직선 바나나 플러그 구성이라 일반적인 저전압 결선에 충분합니다.
기존 리드를 이어 길이를 늘릴 때	2020	플러그와 잭을 한 리드에 갖춰 기존 리드에 바로 이을 수 있습니다.
절연 플러그가 필요할 때	2030 · 2040	절연형을 포함하며, 2040은 직각 형태도 선택할 수 있습니다.
측정선을 겹쳐 꽂을 때	2110	스태커블 구조라 한 단자에 여러 측정선을 겹쳐 꽂을 수 있습니다.
배터리 전원 단자에 연결할 때	2018	암 Faston 단자를 갖춰 Faston 탭이 있는 배터리 전원 단자에 바로 꽂힙니다.

구성·옵션

Ø4mm 리드 품번으로 정하는
선재·길이·색상

항목	내용
플러그 형태	직선 · 직각 · 절연 · 스태커블 · 잭 · Faston 단자
길이 [L]	10 · 25 · 50 · 100 · 150 · 200 cm (2018은 25 · 50 · 100 cm)
선재 단면적 [X]	0.75 · 1.00 · 1.50 · 2.50 mm² (2018 제외)
색상 #	6색 중 선택

저전압 리드와 함께 보는
바나나 리드

비안전형 리드로 상용 전원을 측정해도 됩니까?
아닙니다. 이 시리즈는 ≤30 VAC · ≤60 VDC 이하용입니다. 상용 전원과 분전반에는 1000 V CAT III·IV 정격 안전 리드를 사용하세요.
2030과 2040의 절연형은 어떤 경우에 고릅니까?
단자 주변에 다른 선이나 금속부가 가까울 때 절연형을 고르세요. 2030은 절연과 비절연 가운데, 2040은 직각과 직선 가운데 선택할 수 있습니다.
2018은 일반 바나나 리드와 호환됩니까?
바나나 플러그 쪽은 같은 Ø4mm 규격이라 일반 단자에 연결할 수 있습니다. 반대쪽은 암 Faston 단자이므로 Faston 탭이 있는 전원 단자에만 맞습니다.
바나나 리드의 굵은 선재는 언제 선택합니까?
부하 전류가 12 A를 넘을 때 선택하세요. 1.00 mm²는 20 A, 1.50 mm²는 25 A, 2.50 mm²는 36 A까지 대응하며, 2018은 12 A 구성만 있습니다.
